[嵌入式]DSP学习笔记（一）

1. 为什么使用StarterWare库

功能:帮助我们编写C6748非操作系统的程序。把基本的寄存器操作封装成ATI函数。

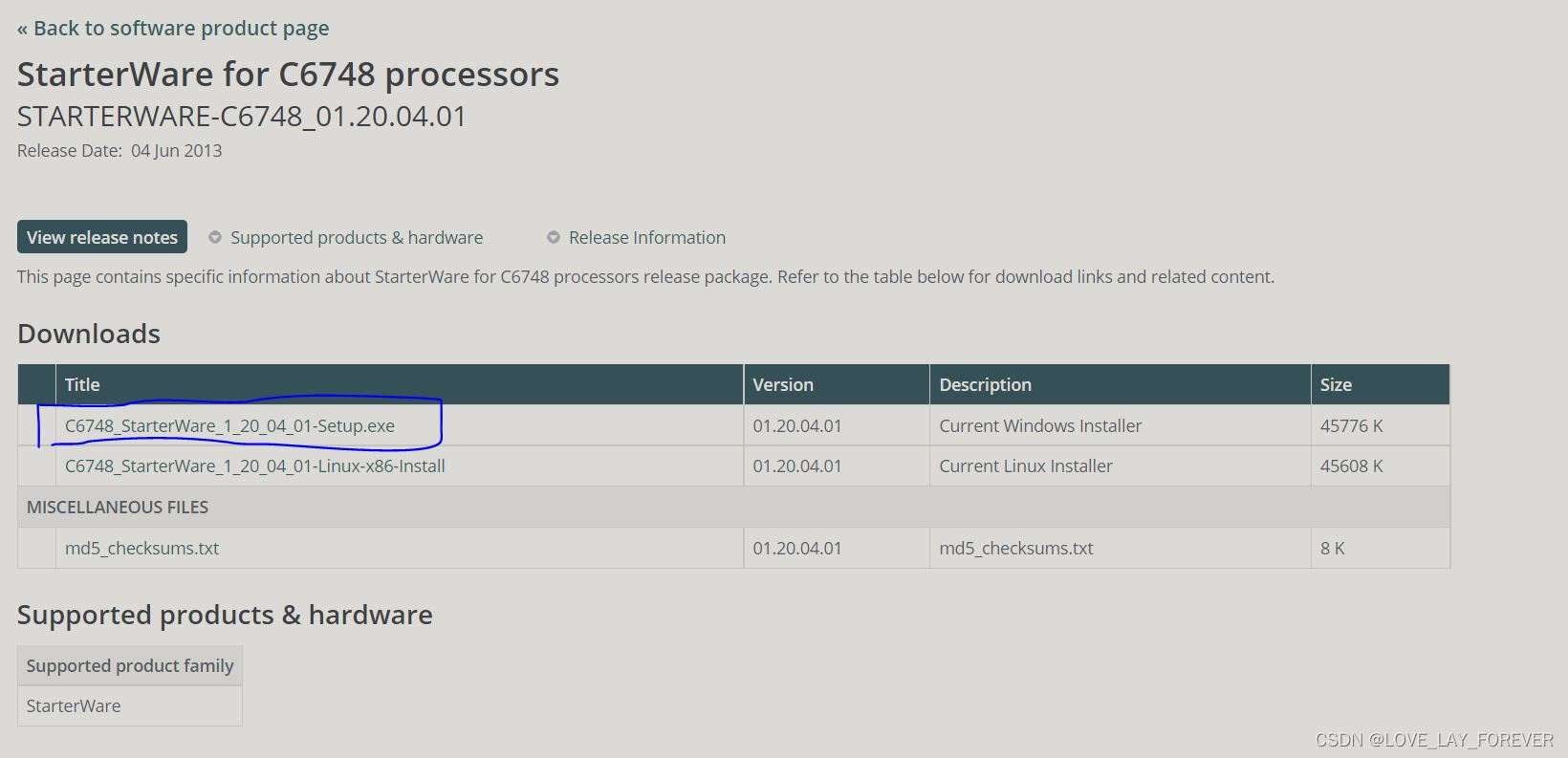

2.?StarterWare安装

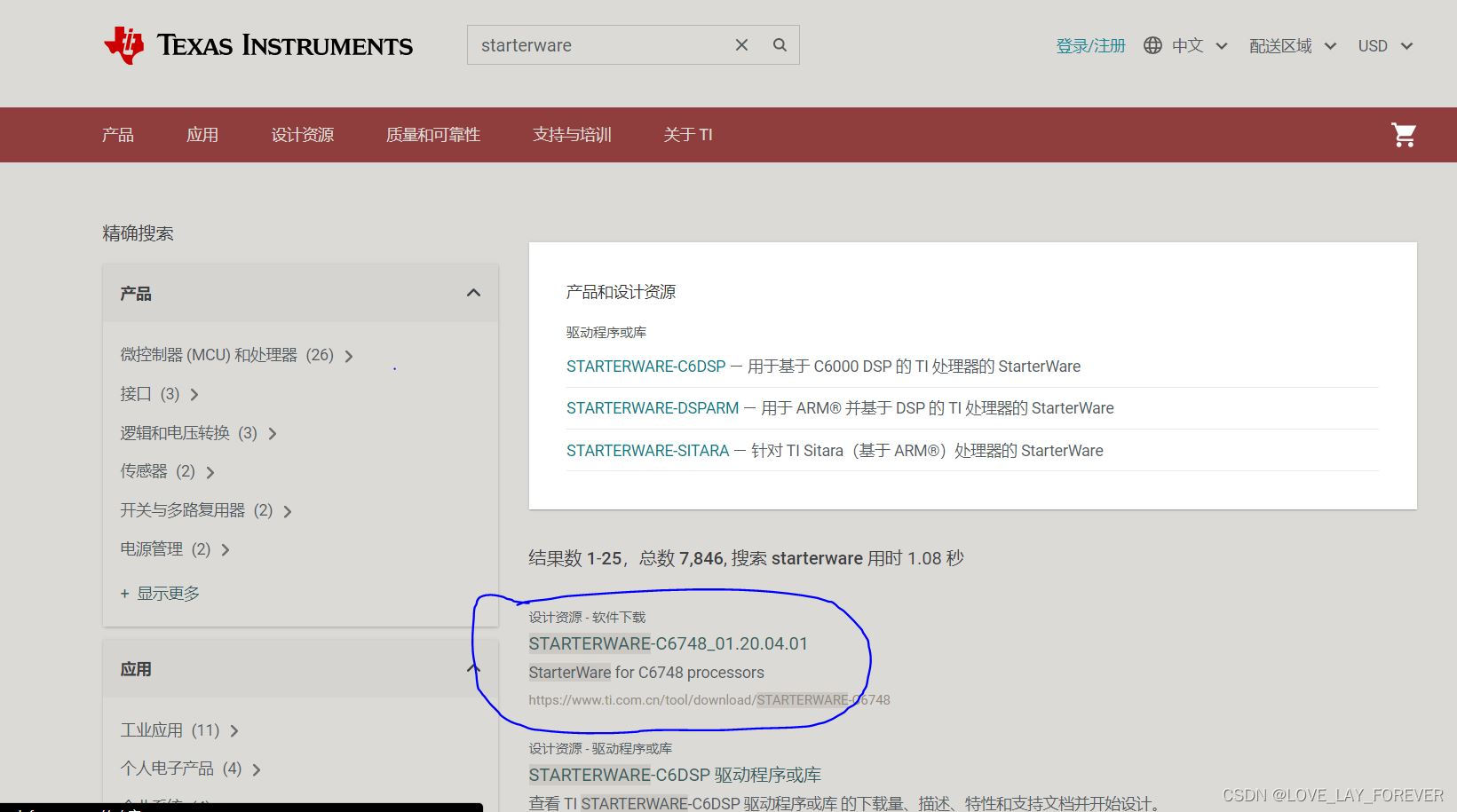

去TI官网模拟 | 嵌入式处理 | 半导体公司 | 德州仪器 TI.com.cn搜索StarterWare。

?

?3. 点亮LED

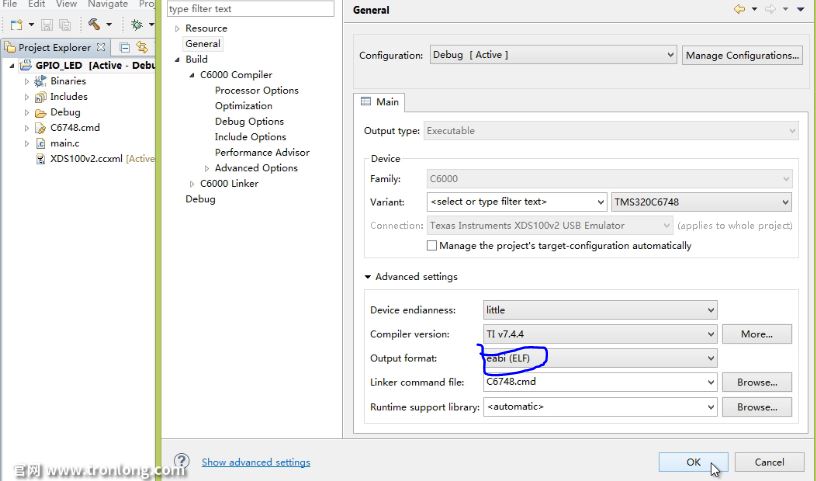

创建一个工程。右击工程名，选择properyies。

#include "TL6748.h"                 // 创龙 DSP6748 开发板相关声明

#include "hw_types.h"               // 宏命令
#include "hw_syscfg0_C6748.h"       // 系统配置模块寄存器
#include "soc_C6748.h"              // DSP C6748 外设寄存器

#include "psc.h"                    // 电源与睡眠控制宏及设备抽象层函数声明
#include "gpio.h"                   // 通用输入输出口宏及设备抽象层函数声明

/****************************************************************************/
/*                                                                          */
/*              宏定义                                                      */
/*                                                                          */
/****************************************************************************/
// 软件断点
#define SW_BREAKPOINT   asm(" SWBP 0 ");

/****************************************************************************/
/*                                                                          */
/*              全局变量                                                    */
/*                                                                          */
/****************************************************************************/
#pragma DATA_ALIGN(pulse, 2);
unsigned int pulse[128];
/****************************************************************************/
/*                                                                          */
/*              函数声明                                                    */
/*                                                                          */
/****************************************************************************/
// 外设使能配置
void PSCInit(void);
// GPIO 管脚复用配置
void GPIOBankPinMuxSet();
// GPIO 管脚初始化
void GPIOBankPinInit();
// 延时
void Delay(unsigned int n);

/****************************************************************************/
/*                                                                          */
/*              主函数                                                      */
/*                                                                          */
/****************************************************************************/
int main(void)
{
	// 外设使能配置
	PSCInit();
	int i=0;
	for(i=0;i<128;i++)
		pulse[i]=0;

	i=0;

	// GPIO 管脚复用配置
	GPIOBankPinMuxSet();

	// GPIO 管脚初始化
	GPIOBankPinInit();

	// 主循环
	for(;;)
	{
		// 延时
		Delay(0x00FFFFFF);
    	GPIOPinWrite(SOC_GPIO_0_REGS, 3, GPIO_PIN_LOW);    // D10 灭 GPIO0[2]
		GPIOPinWrite(SOC_GPIO_0_REGS, 1, GPIO_PIN_HIGH);   // D7  亮 GPIO0[0]
        pulse[i]=255;
		// 延时
		Delay(0x00FFFFFF);
		GPIOPinWrite(SOC_GPIO_0_REGS, 1, GPIO_PIN_LOW);    // D7  灭 GPIO0[0]
		GPIOPinWrite(SOC_GPIO_0_REGS, 6, GPIO_PIN_HIGH);   // D6  亮 GPIO0[5]
        pulse[i+1]=0;
		// 延时
		Delay(0x00FFFFFF);
		GPIOPinWrite(SOC_GPIO_0_REGS, 6, GPIO_PIN_LOW);    // D6  灭 GPIO0[5]
		GPIOPinWrite(SOC_GPIO_0_REGS, 2, GPIO_PIN_HIGH);   // D9  亮 GPIO0[1]
		pulse[i+1]=0;
		// 延时
		Delay(0x00FFFFFF);
		GPIOPinWrite(SOC_GPIO_0_REGS, 2, GPIO_PIN_LOW);    // D9  灭 GPIO0[1]
		GPIOPinWrite(SOC_GPIO_0_REGS, 3, GPIO_PIN_HIGH);   // D10 亮 GPIO0[2]
		pulse[i+1]=255;
		i=i+2;
		if(i>0x7f)
			i=0;
	}
}

/****************************************************************************/
/*                                                                          */
/*              PSC 初始化                                                  */
/*                                                                          */
/****************************************************************************/
void PSCInit(void)
{
	// 使能 GPIO 模块
	// 对相应外设模块的使能也可以在 BootLoader 中完成
    PSCModuleControl(SOC_PSC_1_REGS, HW_PSC_GPIO, PSC_POWERDOMAIN_ALWAYS_ON, PSC_MDCTL_NEXT_ENABLE);
}

/****************************************************************************/
/*                                                                          */
/*              GPIO 管脚复用配置                                           */
/*                                                                          */
/****************************************************************************/
void GPIOBankPinMuxSet(void)
{
	// 配置相应的 GPIO 口功能为普通输入输出口
	// 底板 LED
	GPIOBank0Pin0PinMuxSetup();
	GPIOBank0Pin1PinMuxSetup();
	GPIOBank0Pin2PinMuxSetup();
	GPIOBank0Pin5PinMuxSetup();
}

/****************************************************************************/
/*                                                                          */
/*              GPIO 管脚初始化                                             */
/*                                                                          */
/****************************************************************************/
void GPIOBankPinInit(void)
{
	// 配置 LED 对应管脚为输出管脚
    // OMAPL138 及 DSP C6748 共有 144 个 GPIO
	// 以下为各组 GPIO BANK 起始管脚对应值
    // 范围 1-144
	// GPIO0[0] 1
    // GPIO1[0] 17
	// GPIO2[0] 33
    // GPIO3[0] 49
	// GPIO4[0] 65
    // GPIO5[0] 81
	// GPIO6[0] 97
	// GPIO7[0] 113
	// GPIO8[0] 129

	// 核心板 LED
    GPIODirModeSet(SOC_GPIO_0_REGS, 109, GPIO_DIR_OUTPUT);  // GPIO6[12]	配置当前io口的输入输出方向
    GPIODirModeSet(SOC_GPIO_0_REGS, 110, GPIO_DIR_OUTPUT);  // GPIO6[13]	第一个参数是基址，

    // 底板 LED
    GPIODirModeSet(SOC_GPIO_0_REGS, 1, GPIO_DIR_OUTPUT);    // D7  GPIO0[0]	第二个是序号
    GPIODirModeSet(SOC_GPIO_0_REGS, 2, GPIO_DIR_OUTPUT);    // D9  GPIO0[1]	第三个是引脚是输入还是输出
    GPIODirModeSet(SOC_GPIO_0_REGS, 3, GPIO_DIR_OUTPUT);    // D10 GPIO0[2]
    GPIODirModeSet(SOC_GPIO_0_REGS, 6, GPIO_DIR_OUTPUT);    // D6  GPIO0[5]
}

/****************************************************************************/
/*                                                                          */
/*              延时                                                        */
/*                                                                          */
/****************************************************************************/
void Delay(unsigned int n)
{
	unsigned int i;

	for(i=n;i>0;i--);
}

?
