大家好,我是『芯知识学堂』的SingleYork,前一篇文章给大家介绍了“SYK-0806-A2S1 工业自动化控制之【04-输入输出点动控制】”,这一篇中,笔者要给大家介绍如何使用定时器来实现流水灯的效果。

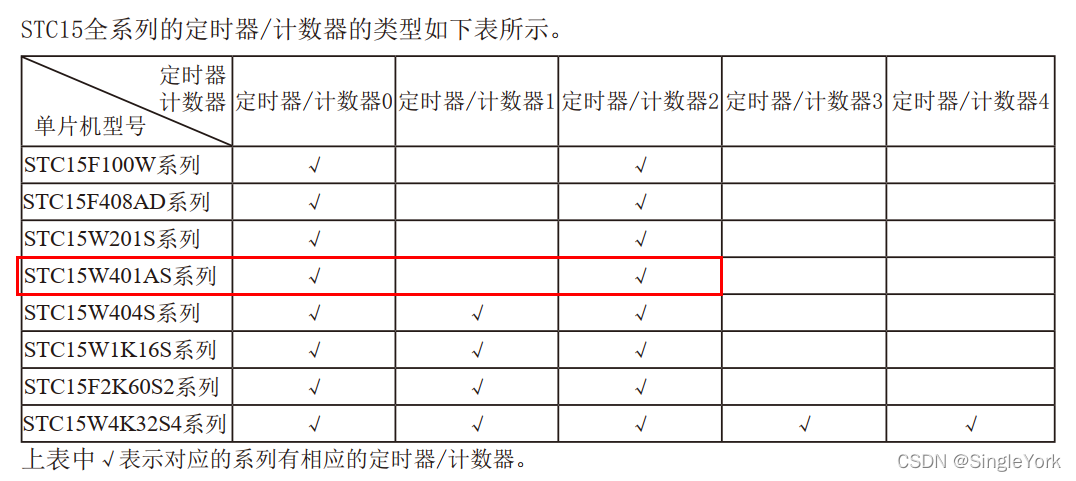

说到定时器,那么我们先来看下我们现在使用的这款IAP15W413AS单片机的定时器资源:
从官方的芯片手册上我们可以看到,STC15W401AS这个系列的单片机只有定时器0和定时器2这两个定时器,也即IAP15W413AS这个型号只有定时器0和定时器2这两个定时器。所以,本例中,我们也只能用到这两个定时器了。本例笔者要实现的功能如下:
- Y00-Y02由定时器0控制实现流水灯效果,间隔时间为500ms;
- Y03-Y05由定时器2控制实现流水灯效果,间隔时间为500ms;

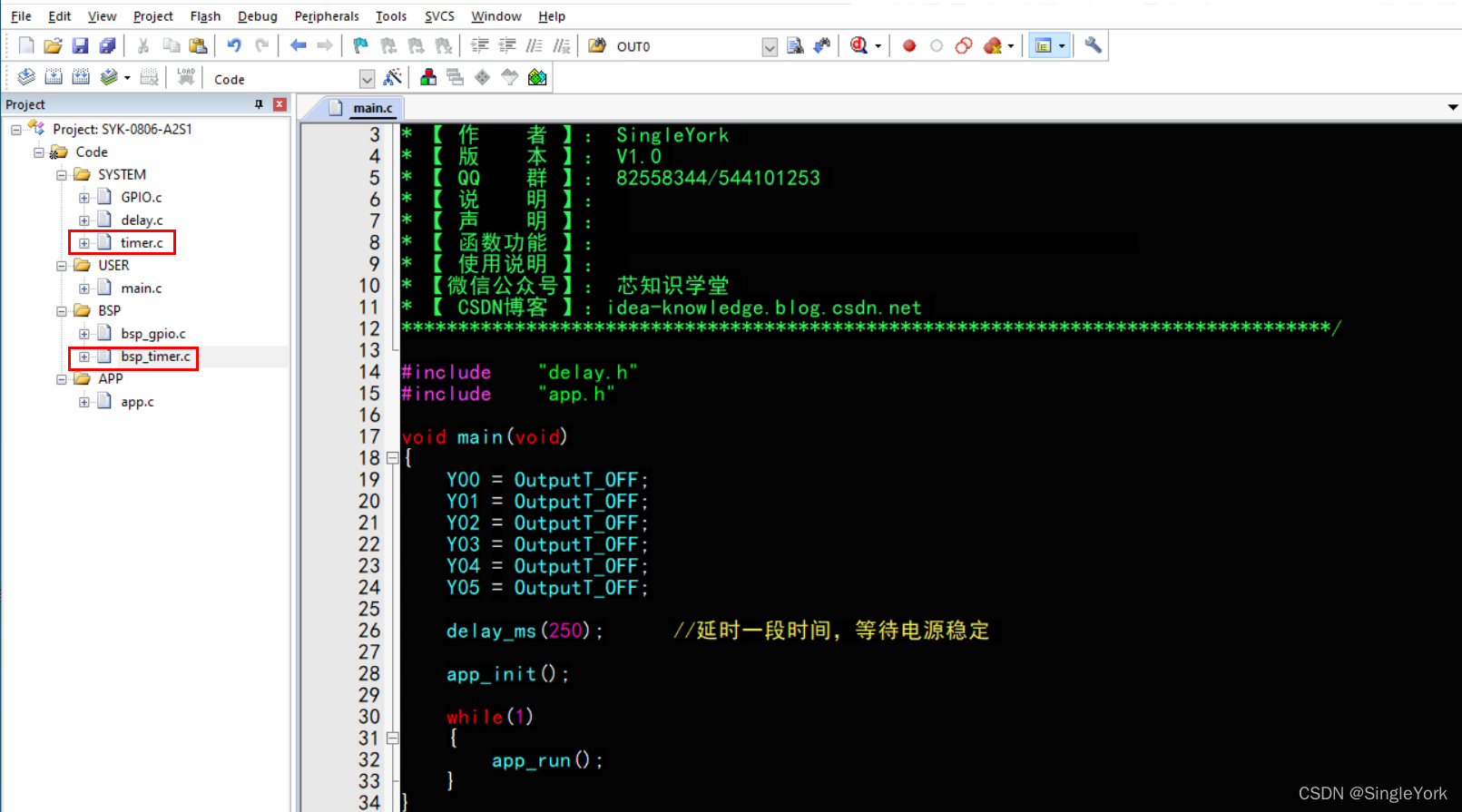

明确好功能后,我们就可以来写代码了,首先,我们在SYSTEM组中添加timer.c文件,再在BSP组中添加bsp_timer.c文件,如下图所示:
timer.c文件是库文件,基本不需要做太多修改,这里笔者只是将原本库函数的中“void timer0_int (void) interrupt TIMER0_VECTOR”、“void timer2_int (void) interrupt TIMER2_VECTOR”等中断函数删除了,后面放到了“app.c”文件中。 而bsp_timer.c文件中,主要就是对timer0和timer2的配置,具体代码如下:
#include "bsp_timer.h"
void Timer_config(void)
{
TIM_InitTypeDef TIM_InitStructure;
TIM_InitStructure.TIM_Mode = TIM_16BitAutoReload;
TIM_InitStructure.TIM_Polity = PolityLow;
TIM_InitStructure.TIM_Interrupt = ENABLE;
TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_1T;
TIM_InitStructure.TIM_ClkOut = DISABLE;
TIM_InitStructure.TIM_Value = 65536UL - (MAIN_Fosc / 1000UL);
TIM_InitStructure.TIM_Run = ENABLE;
Timer_Inilize(Timer0,&TIM_InitStructure);
TIM_InitStructure.TIM_Mode = TIM_16BitAutoReload;
TIM_InitStructure.TIM_Polity = PolityLow;
TIM_InitStructure.TIM_Interrupt = ENABLE;
TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_1T;
TIM_InitStructure.TIM_ClkOut = DISABLE;
TIM_InitStructure.TIM_Value = 65536UL - (MAIN_Fosc / 1000UL);
TIM_InitStructure.TIM_Run = ENABLE;
Timer_Inilize(Timer2,&TIM_InitStructure);
}
这里没有太多好说的,主要是“TIM_InitStructure.TIM_Value = 65536UL - (MAIN_Fosc / 1000UL);”这一句,涉及到定时时间,需要大家搞清楚具体的计算方法。根据官方提供的计算公式:
定时器T0工作在1T模式时的溢出率 =(SYSclk)/(65536-[RL_TH0,RL_TL0])
我们可以得到:
[RL_TH0,RL_TL0] = 65536-SYSclk/定时器T0工作在1T模式时的溢出率
也即:
TIM_InitStructure.TIM_Value = 65536- SYSclk/定时器T0工作在1T模式时的溢出率
如果我们要得到1ms的基准定时的话,那么定时的溢出率就是1000了,本例中定时器0和定时器2都设采用的1ms基准定时。
接下来就是app.c里面的,我们需要定义两个变量timer0_cnt和timer2_cnt用来计数,再定义timer0_step和timer2_step两个变量用来作为swtich语句的case值:
u16 timer0_cnt = 0;
u16 timer2_cnt = 0;
u8 timer0_step= 0;
u8 timer2_step= 0;
然后将timer0和timer2的中断函数也都添加到app.c中:
void timer0_int (void) interrupt TIMER0_VECTOR
{
timer0_cnt ++;
}
void timer2_int (void) interrupt TIMER2_VECTOR
{
timer2_cnt ++;
}
最后,就只需要在app_run函数里面添加我们需要实现的代码就行了:
void app_run(void)
{
timer0_step = timer0_cnt/500;
switch(timer0_step)
{
case 0:Y00 = OutputT_ON ;Y01 = OutputT_OFF;Y02 = OutputT_OFF;break;
case 1:Y00 = OutputT_OFF;Y01 = OutputT_ON ;Y02 = OutputT_OFF;break;
case 2:Y00 = OutputT_OFF;Y01 = OutputT_OFF;Y02 = OutputT_ON ;break;
default:break;
}
if(timer0_step>=3)
{
timer0_cnt = 0;
}
timer2_step = timer2_cnt/500;
switch(timer2_step)
{
case 0:Y03 = OutputT_ON ;Y04 = OutputT_OFF;Y05 = OutputT_OFF;break;
case 1:Y03 = OutputT_OFF;Y04 = OutputT_ON ;Y05 = OutputT_OFF;break;
case 2:Y03 = OutputT_OFF;Y04 = OutputT_OFF;Y05 = OutputT_ON ;break;
default:break;
}
if(timer2_step>=3)
{
timer2_cnt = 0;
}
}
好了,关于使用本节内容笔者就介绍到这里了,有疑问的小伙伴们可以给笔者留言或者直接参与评论,下一节笔者将给大家介绍定时器在其他方面的应用,详见“SYK-0806-A2S1 工业自动化控制之【06-输入信号延时控制输出】”感谢大家的支持!
|
