一、Flash原理

不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了 1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列，其 FLASH 容量一般为 512K 字节，属于大容量芯片。

Flash的编程原理都是只能将1写为0，而不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。

STM32F1 的闪存（Flash）模块：主存储器、信息块、闪存存储器接口寄存器

①主存储器。该部分用来存放代码和数据常数（如 const 类型的数据）。对于大容量产品，其被划分为 256 页，每页 2K 字节。注意，小容量和中容量产品则每页只有 1K 字节。

②信息块。该部分分为 2 个小部分，其中启动程序代码，是用来存储 ST 自带的启动程序，用于串口下载代码，当 BOOT0 接 V3.3， BOOT1 接 GND 的时候，运行的就是这部分代码。用户选择字节，则一般用于配置写保护、读保护等功能。

③闪存存储器接口寄存器。该部分用于控制闪存读写等，是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理；编程与擦除的高电压由内部产生。

在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。

二、创建STM32CUBEMX工程

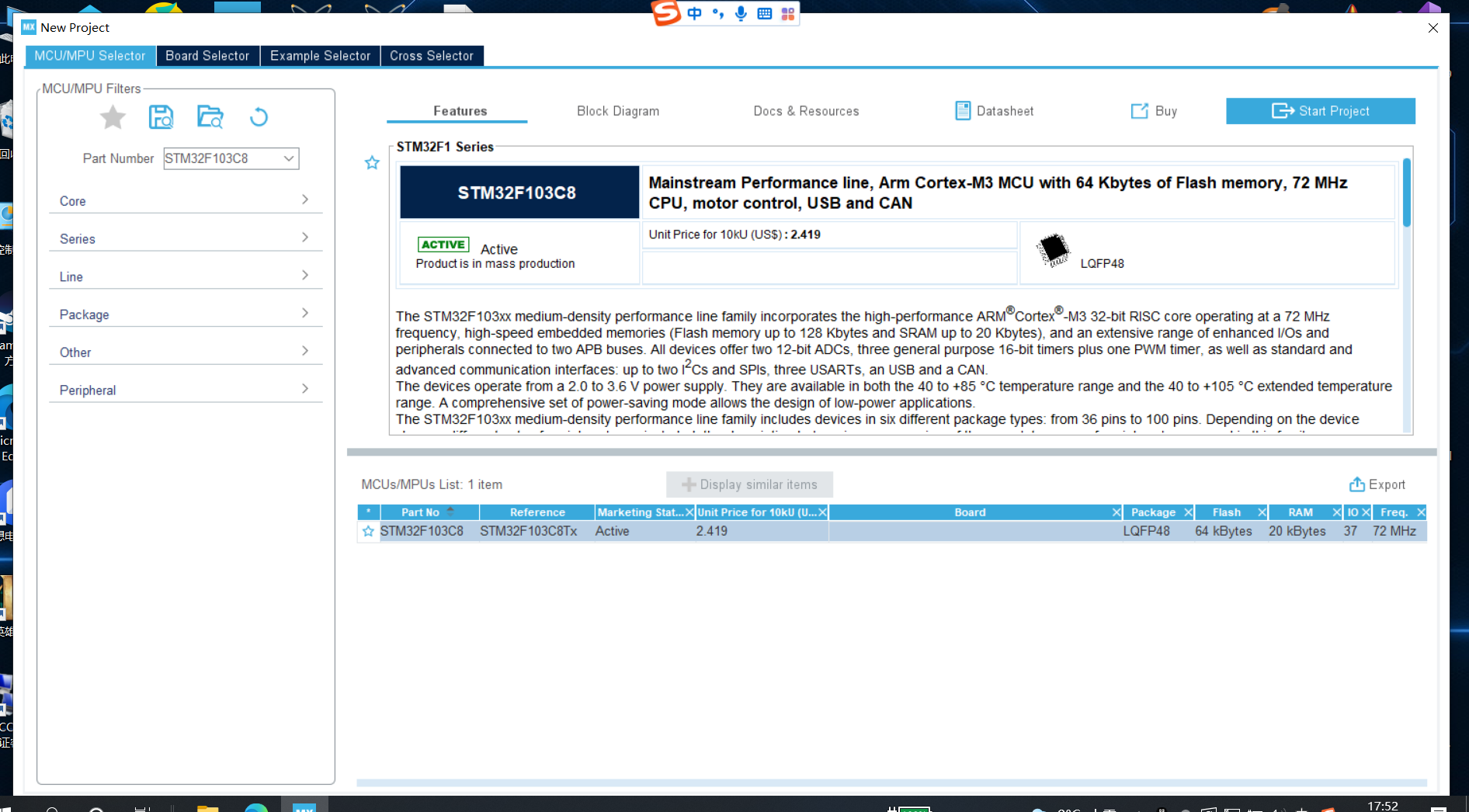

芯片选择F103C8
在这里插入图片描述

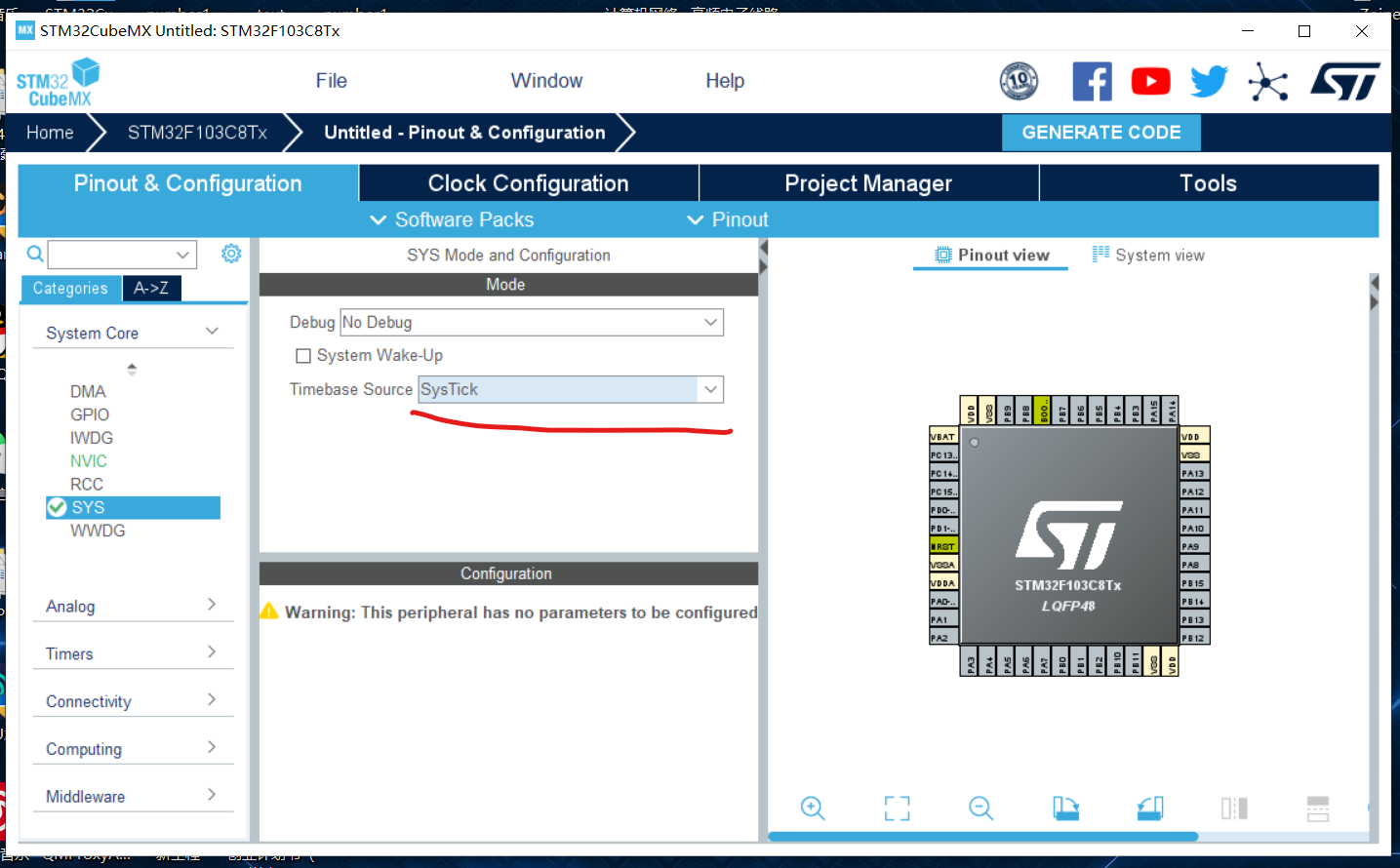

配置定时器

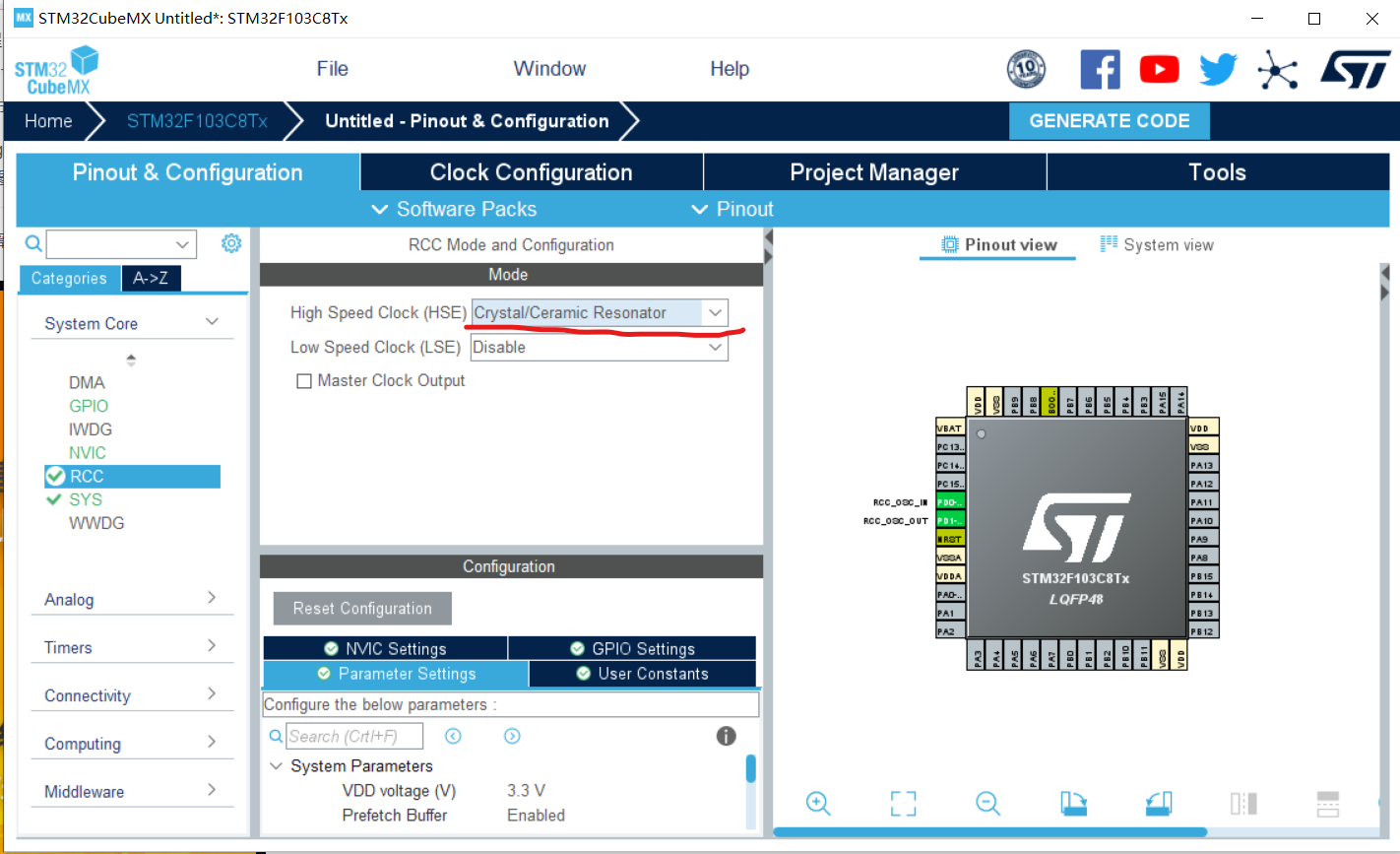

打开外部时钟

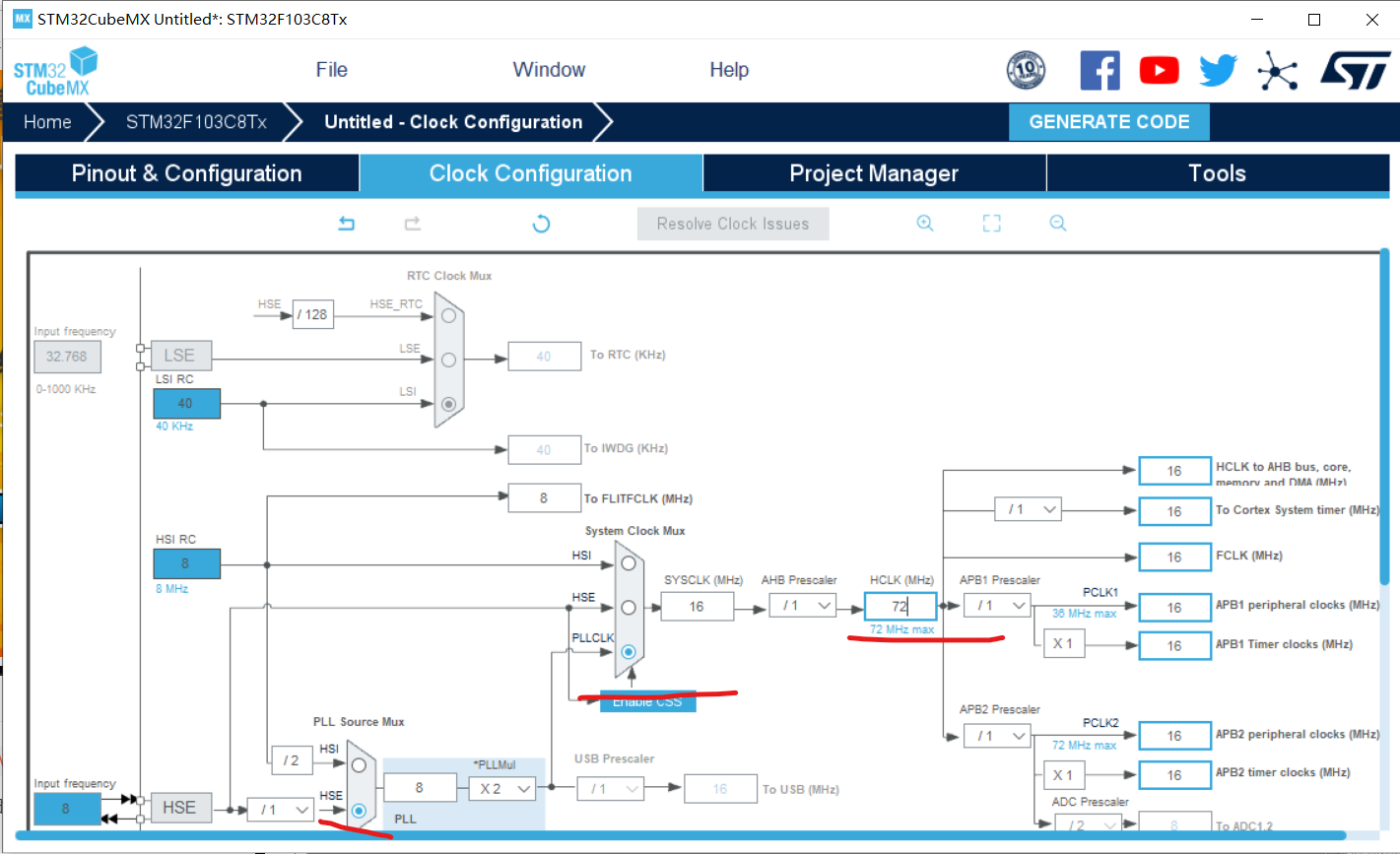

配置时钟

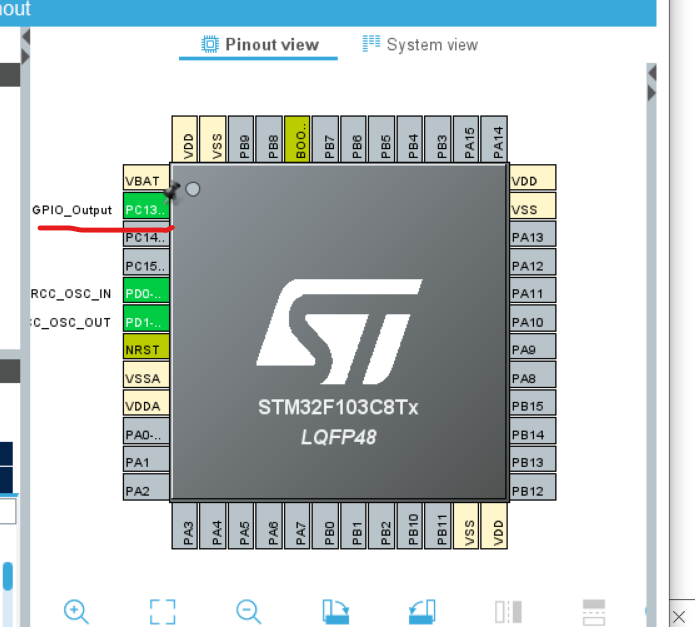

配置PC13为output对应板子上的LED

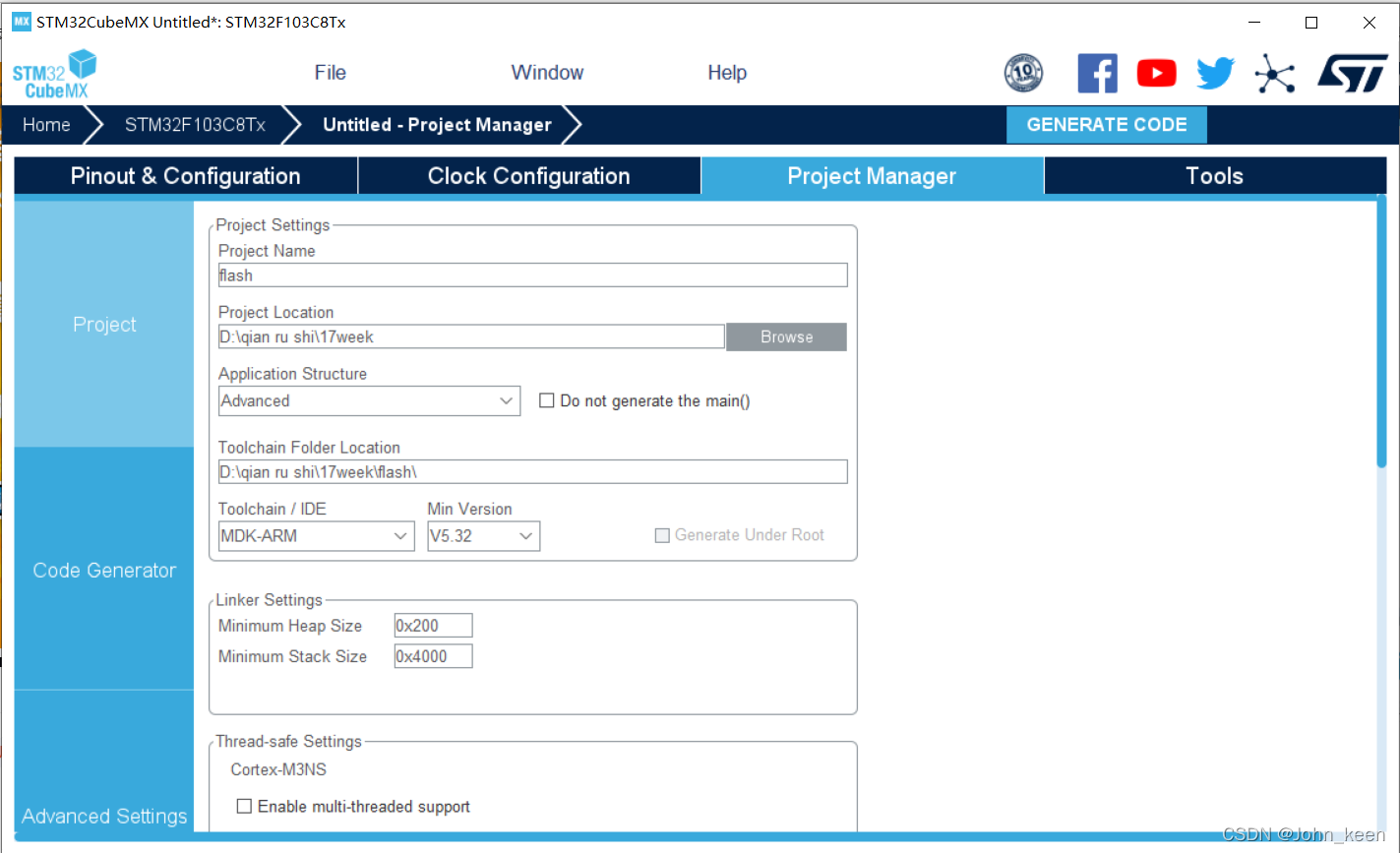

设置堆栈大小为4K，导出

三、KEIL下的配置

1、代码修改。

将flash.c 和flash.h添加到工程中
在这里插入图片描述

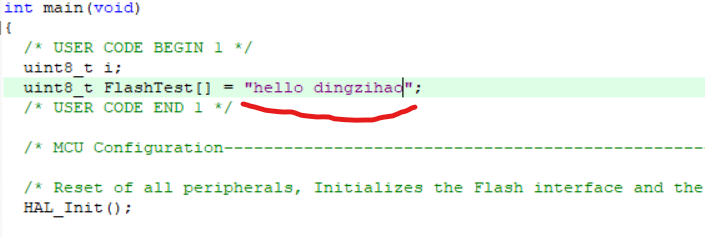

在main.c文件中添加部分代码
在这里插入图片描述
添加自己的想输入信息，编译无错即可

2、调试

这里需要用到ST-link

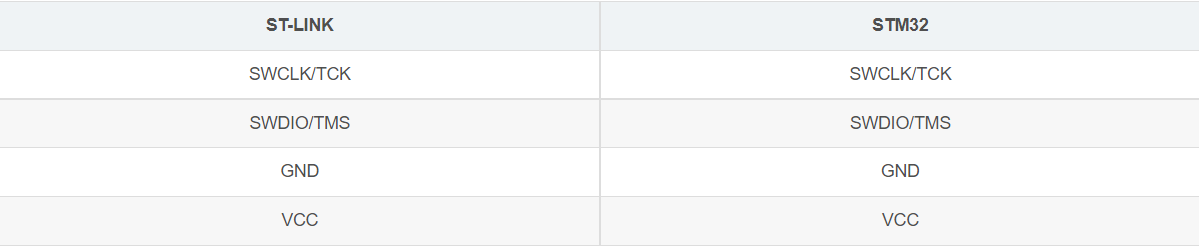

连线方式：
在这里插入图片描述

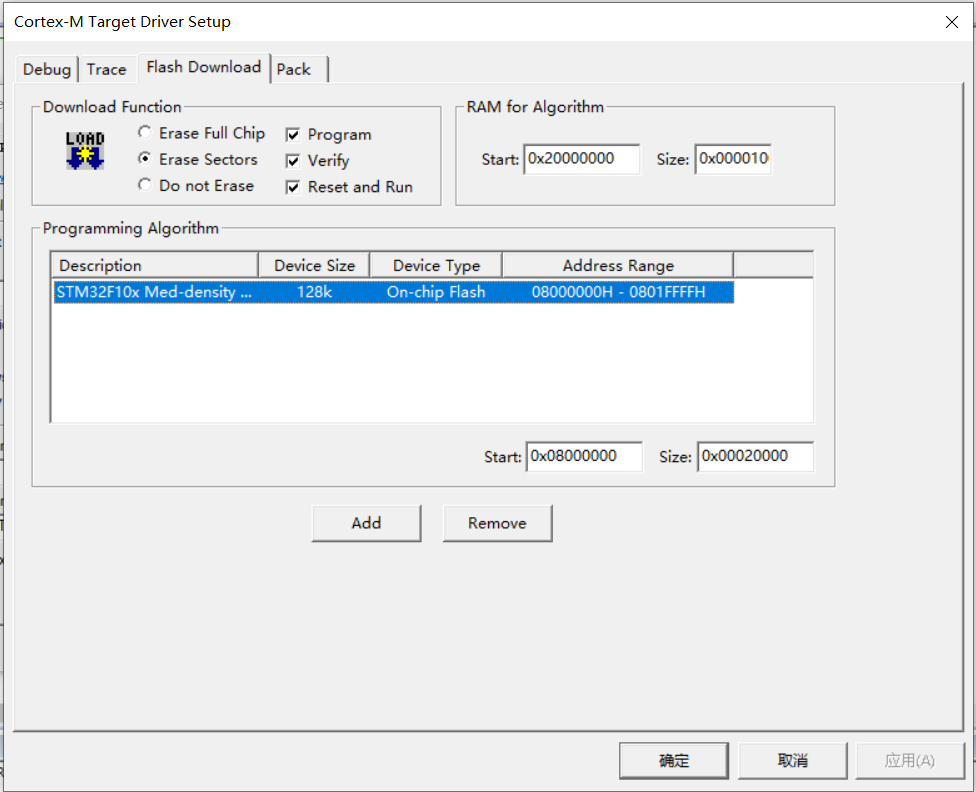

回到Keil下，在魔法棒Option选项卡进行设置

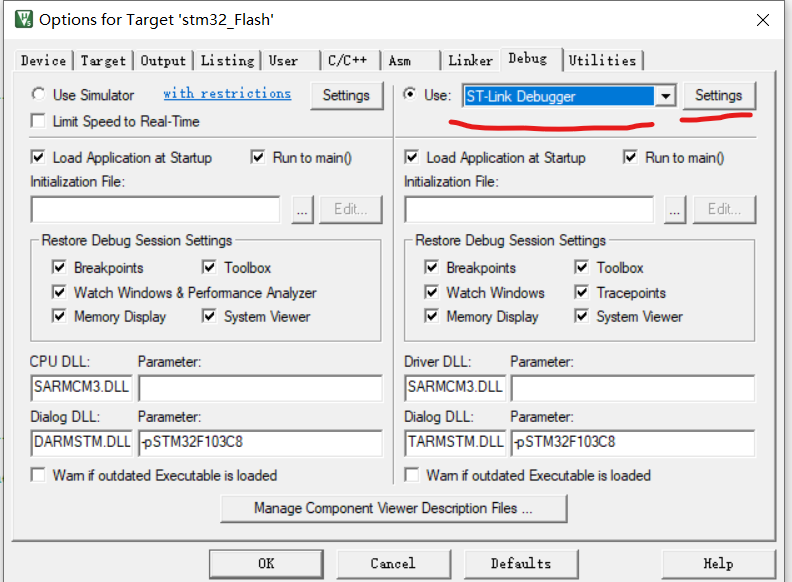

首先是选择调试器，如果使用的是 ST-Link，在 Debug 选项卡中，请选择ST-Link Debugger

在选择完调试器之后，点击右边的 Setting 按钮
将程序下载到单片机中

在这里插入图片描述

如果右侧IDCODE有显示的话就是连接成功了。然后点击下载按钮可以将程序下载到我们的板子中
在这里插入图片描述

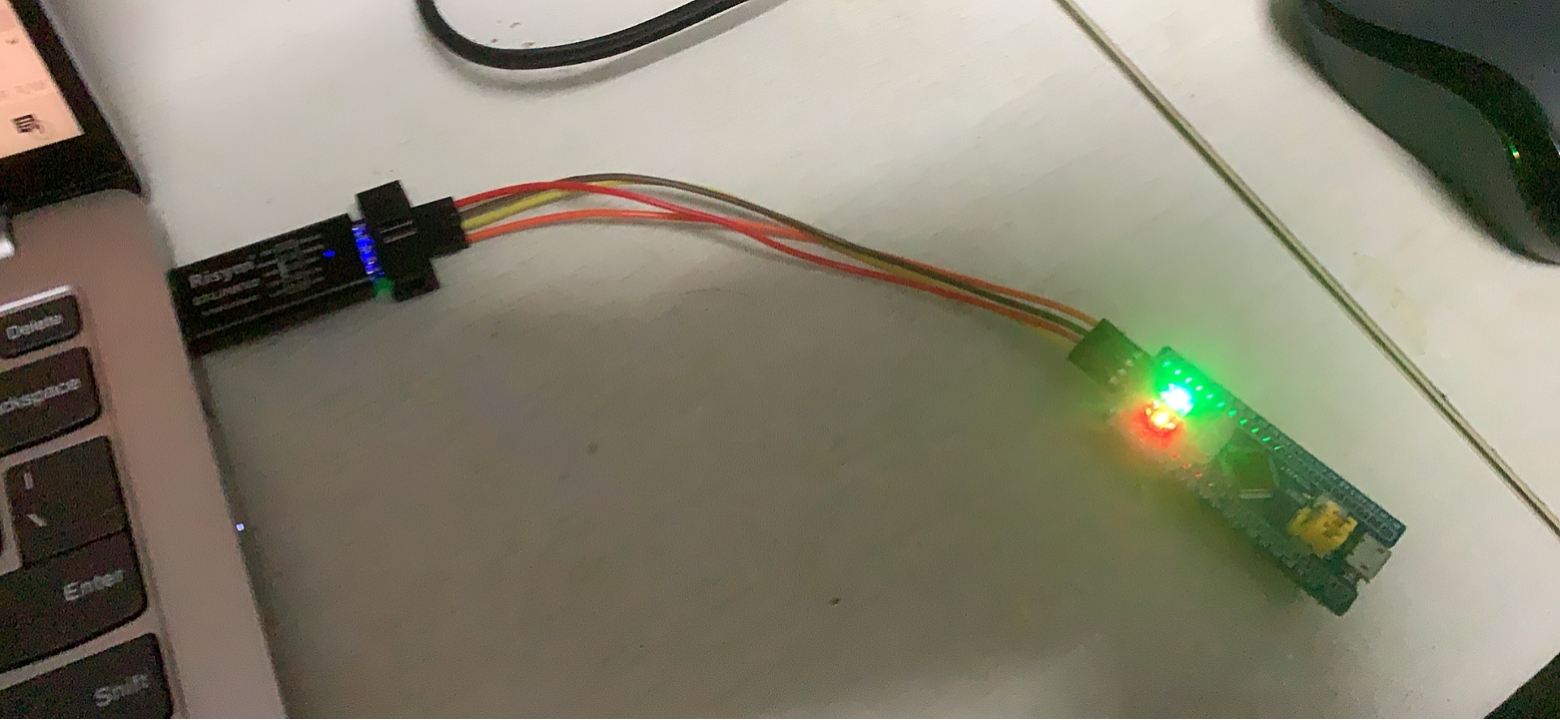

板子连线如下

在这里插入图片描述
如图所示成功。

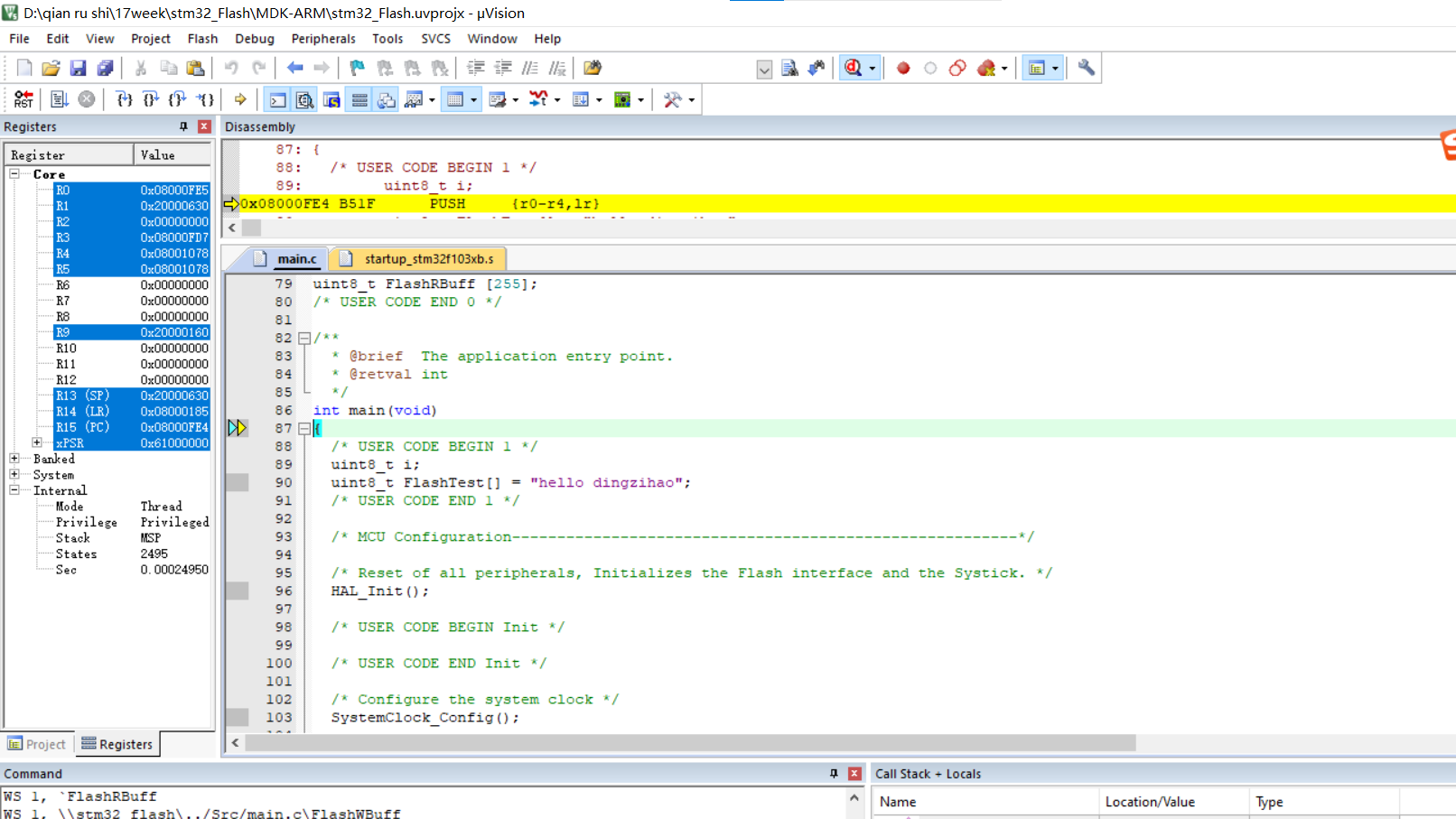

现在点击dubug按钮，进入硬件仿真调试

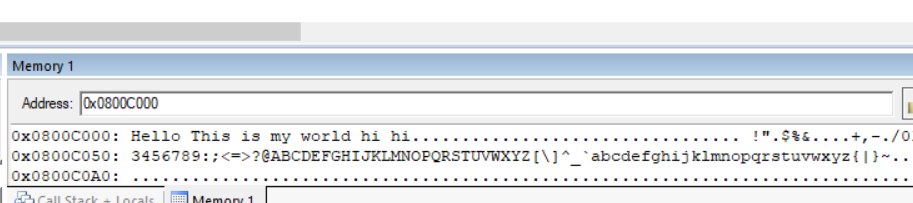

View->memory windows->memory 1打开内存观察窗口，并在地址栏中输入：0x800c000,观察将要修改的flash区间区容：
在这里插入图片描述
点击全速运行，可以看到板子上的PC13 LED亮起，然后Memory 1窗口中出现之前存储的数据，证明数据成功写入。断电之后再次上电进行调试，可以看到上次写入的数据还在其中，证明已经将数据写入到flash中

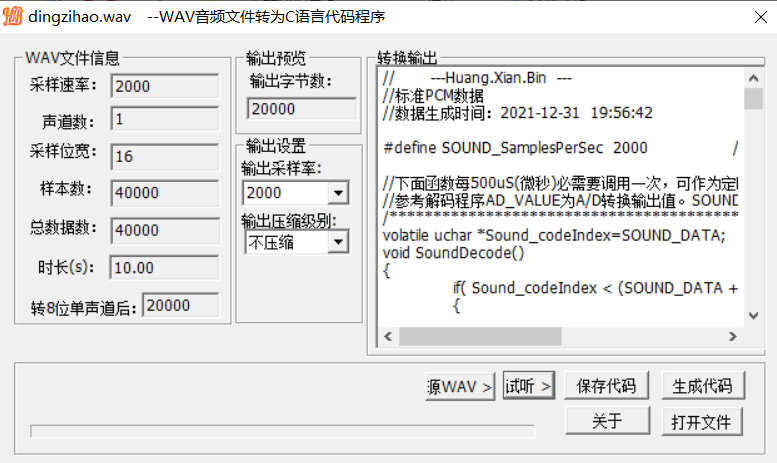

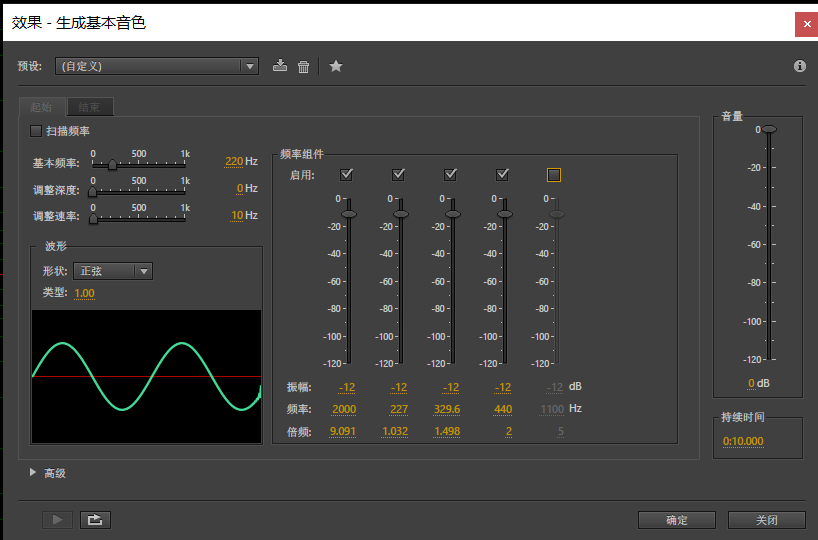

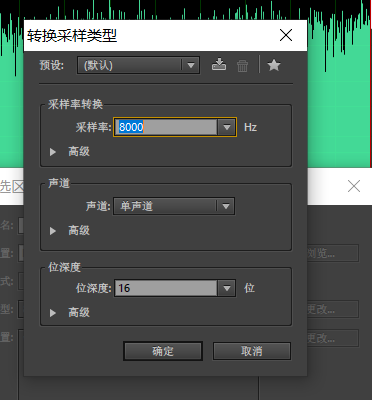

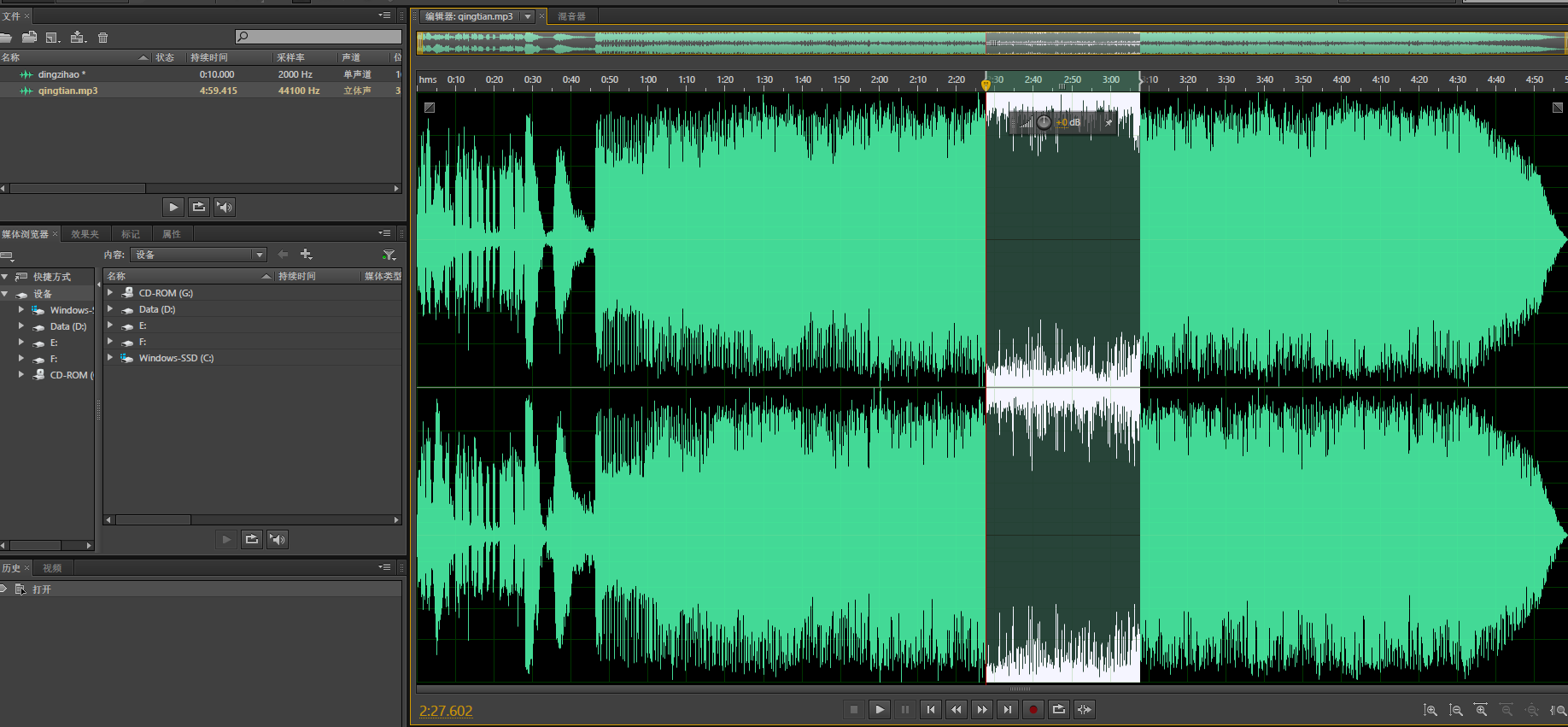

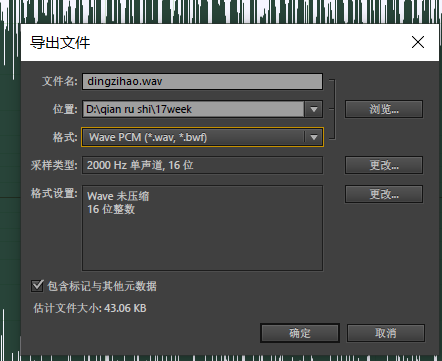

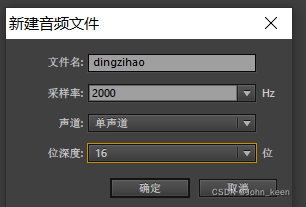

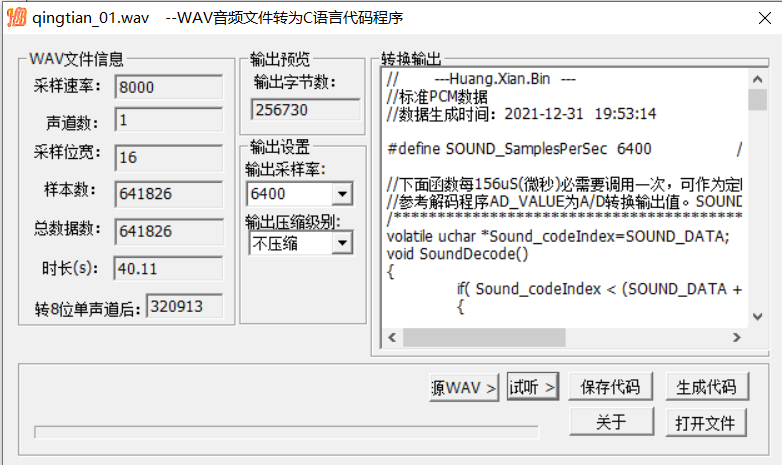

四、基于片内Flash的提示音播放程序

1、DAC简介

DAC为数字/模拟转换模块，顾名思义，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与ADC相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而ADC把电压模拟信号转换成易于计算机存储、处理的数字编码，由计算机处理完成后，再由DAC输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。

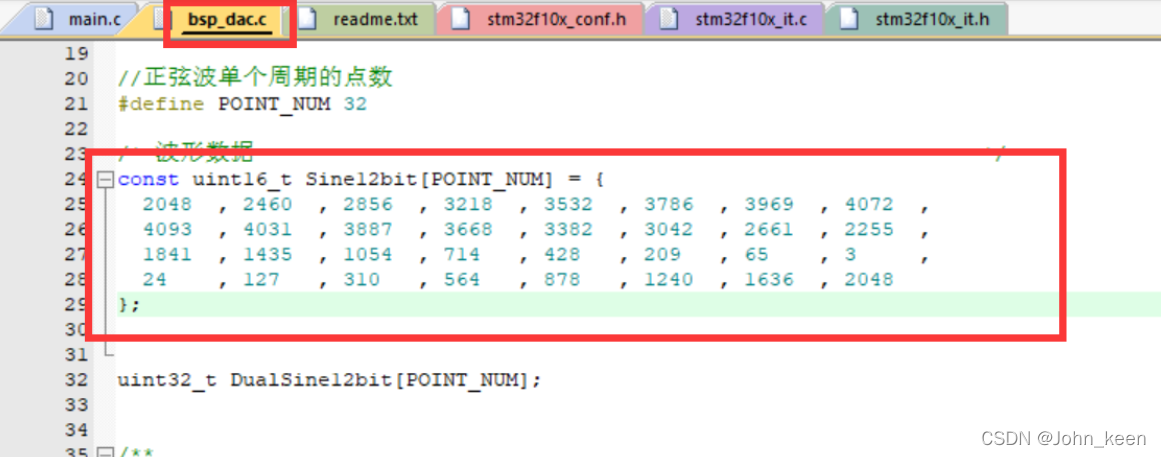

STM32具有片上DAC外设，它的分辨率可配置为8位或12位的数字输入信号，具有两个DAC输出通道，这两个通道互不影响，每个通道都可以使用DMA功能，都具有出错检测能力，可外部触发。
