[嵌入式]基于51单片机的8位流水灯的设计与实现

基于51单片机的8位流水灯的设计与实现

要求：用一个51最小系统实现8个LED灯闪烁

1-完成51最小系统的搭建,并且能够点亮一个LED；
2-8个LED灯流水闪烁(跑马灯)；
3-设置3个按键(A按键启动、B按键控制低中高三种流水速度、C按键控制暂停与蜂鸣器长响（按一下蜂鸣器响，再按一下蜂鸣器不响)；
4.将要求1、2、3在Proteus中仿真实现；
5.焊接自己的51最小系统板,硬件实现上述功能；

#include<reg52.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char

sbit BUZ=P1^0;
sbit K1=P3^2;
sbit K2=P3^3;

uint n=0;
uchar led=0xfe;
uchar sudu=1;
void delay(uint num)//延时函数
{
	uint i,j;
	for(i=num;i>0;i--)
	    for(j=123;j>0;j--);
}

void int2()	interrupt 2//蜂鸣器控制
{
	while(1)
	{
			if(K2==0)
			{
			  delay(400);
			  BUZ=~BUZ;
			}
			if(BUZ==1)break;
	}
}

void int0() interrupt 0//速度控制
{
		if(K1==0)n++;
		if(n==4)n=1;
		switch(n)
		{
			case 1:sudu=1;break;
			case 2:sudu=2;break;
			case 3:sudu=3;break;
		}
}

void main()//主函数
{
	EA=1;//总中断开
	EX0=1;EX1=1;//开外部中断0,1
	IT0=1;IT1=1;//下降沿触发
	if(sudu==1)
	{
		delay(400);
		while(1)
		{
			P2=led;
			delay(800);
			led=_crol_(led,1);
			if(sudu!=1)break;
		}
	 }
	if(sudu==2)
	{
		delay(400);
		while(1)
		{
			P2=led;
			delay(200);
			led=_crol_(led,1);
			if(sudu!=2)break;
		}
	}
	if(sudu==3)
	{
		delay(400);
		while(1)
		{
			P2=led;
			delay(50);
			led=_crol_(led,1);
			if(sudu!=3)break;
		}
	}
}

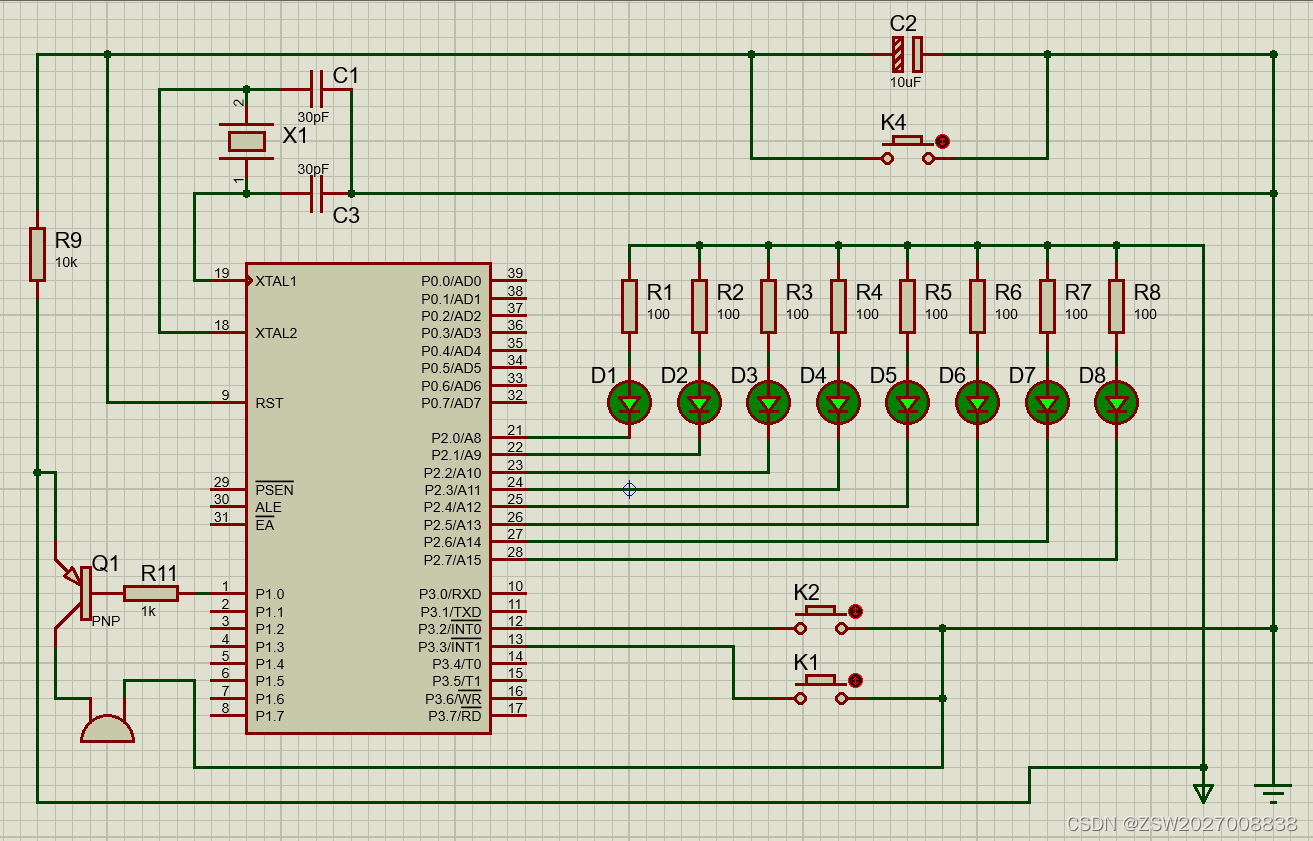

仿真电路

硬件焊接
