DAC
DAC全称Digital-Analog-Converter(数字模拟转换器):将数字信号转换为模拟信号。在模拟电路中,电流电压变化是连续的,而数字电路处理的数据都是离散的数据,输出高电平或者低电平,比如5V单片机,引脚输出的电压要么5V要么0V。DAC做的就是输出一个“任意“的电压,当然这个”任意“是有限制的。
Flash地址空间的数据读取
不同型号的 STM32,其 FLASH 容量也有所不同,最小的只有 16K 字节,最大的则达到了 1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列,其 FLASH 容量一般为 512K 字节,属于大容量芯片。 STM32F1 的闪存(Flash)模块:主存储器、信息块、闪存存储器接口寄存器
①主存储器。该部分用来存放代码和数据常数(如 const 类型的数据)。对于大容量产品,其被划分为 256 页,每页 2K 字节。注意,小容量和中容量产品则每页只有 1K 字节。
②信息块。该部分分为 2 个小部分,其中启动程序代码,是用来存储 ST 自带的启动程序,用于串口下载代码,当 BOOT0 接 V3.3, BOOT1 接 GND 的时候,运行的就是这部分代码。用户选择字节,则一般用于配置写保护、读保护等功能。
③闪存存储器接口寄存器。该部分用于控制闪存读写等,是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理;编程与擦除的高电压由内部产生。
在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行;既在进行写或擦除操作时,不能进行代码或数据的读取操作。
接线
接线
ST-LINK | STM32 |
---|
SWCLK/TC | SWCLK/TCK | SWDIO/TMS | SWDIO/TMS | GND | GND | VCC | VCC |

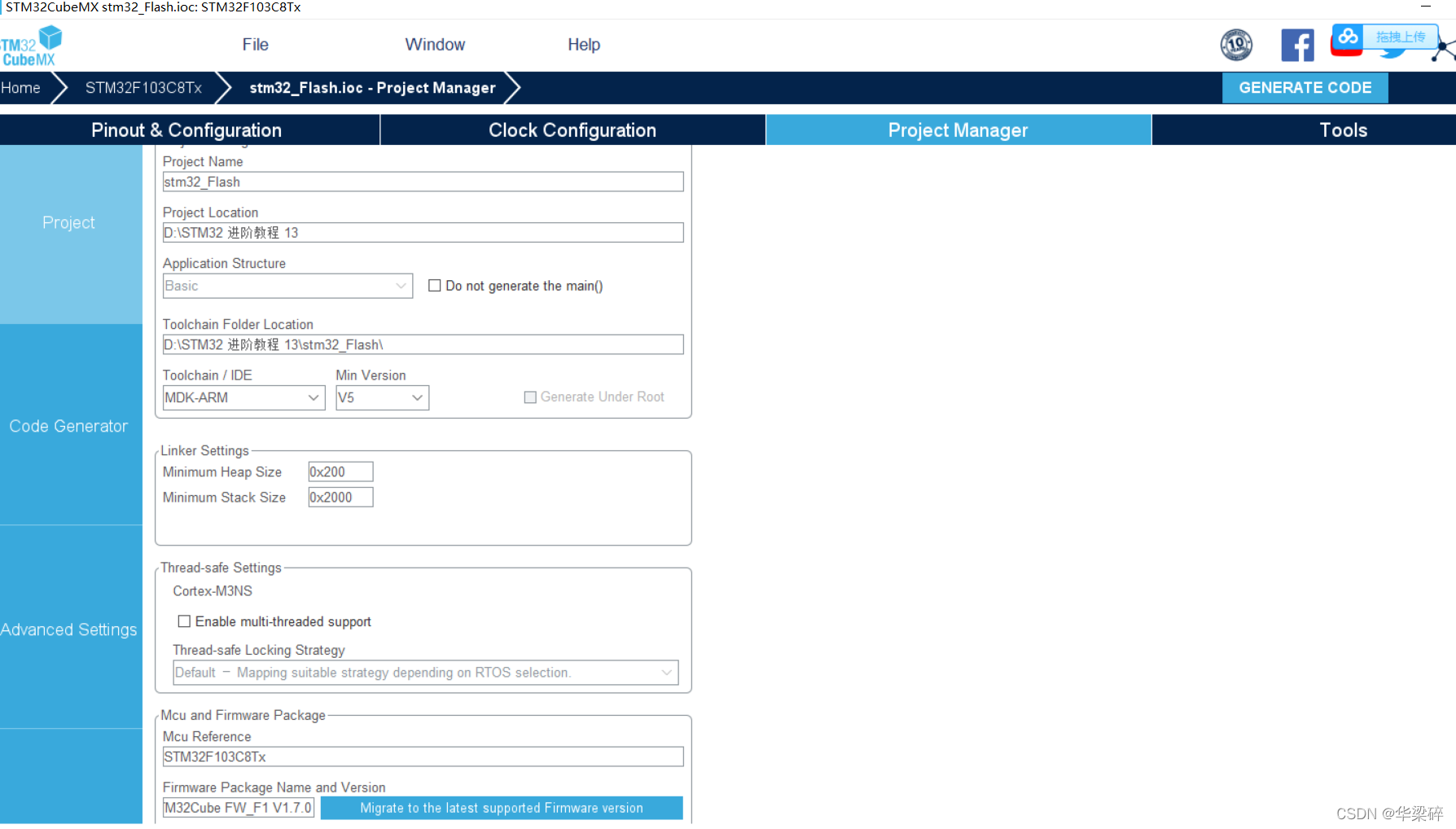

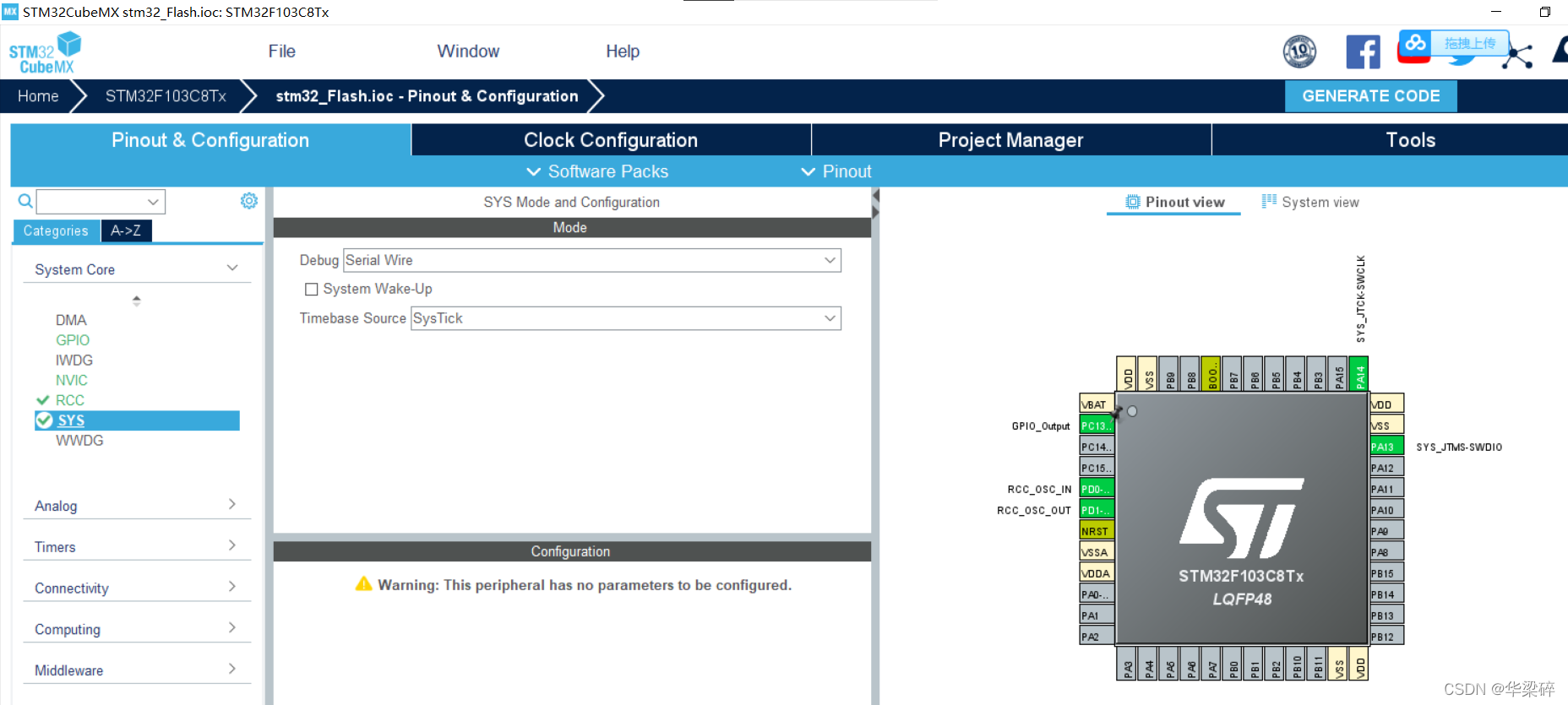

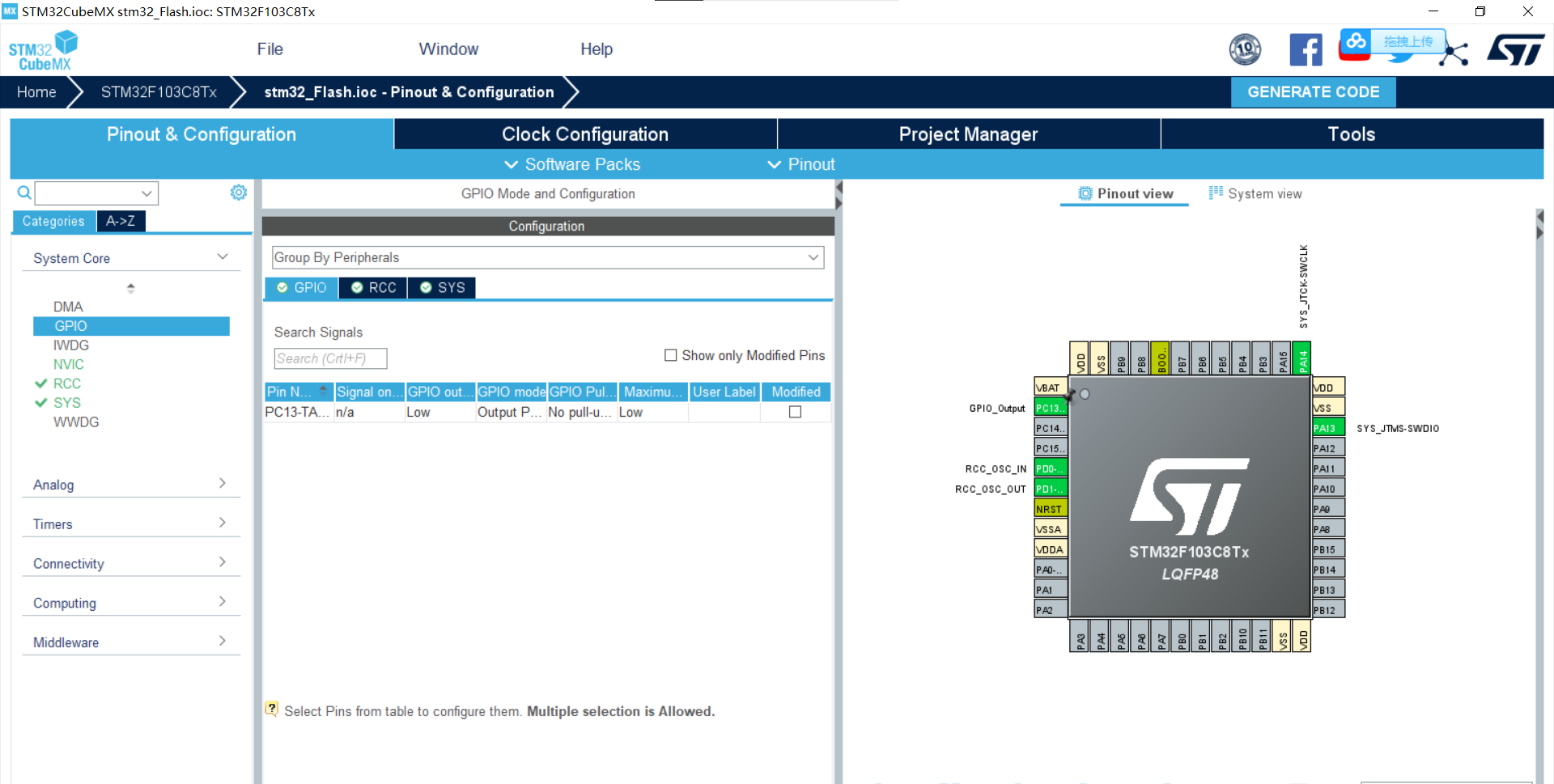

4、Keil代码撰写
代码点我呀,求求了 提取码:pmvn
将事先准备好的flash.c 及flash.h加入到工程中

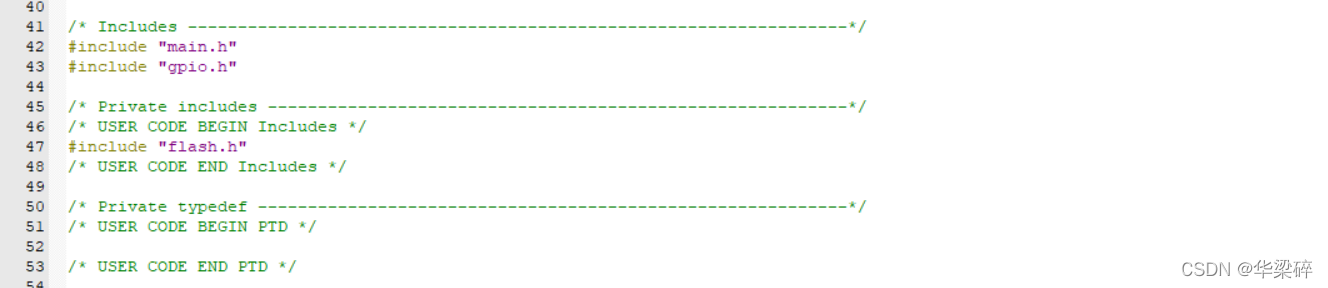

在main.c文件中添加部分代码
编译无误,进行调试

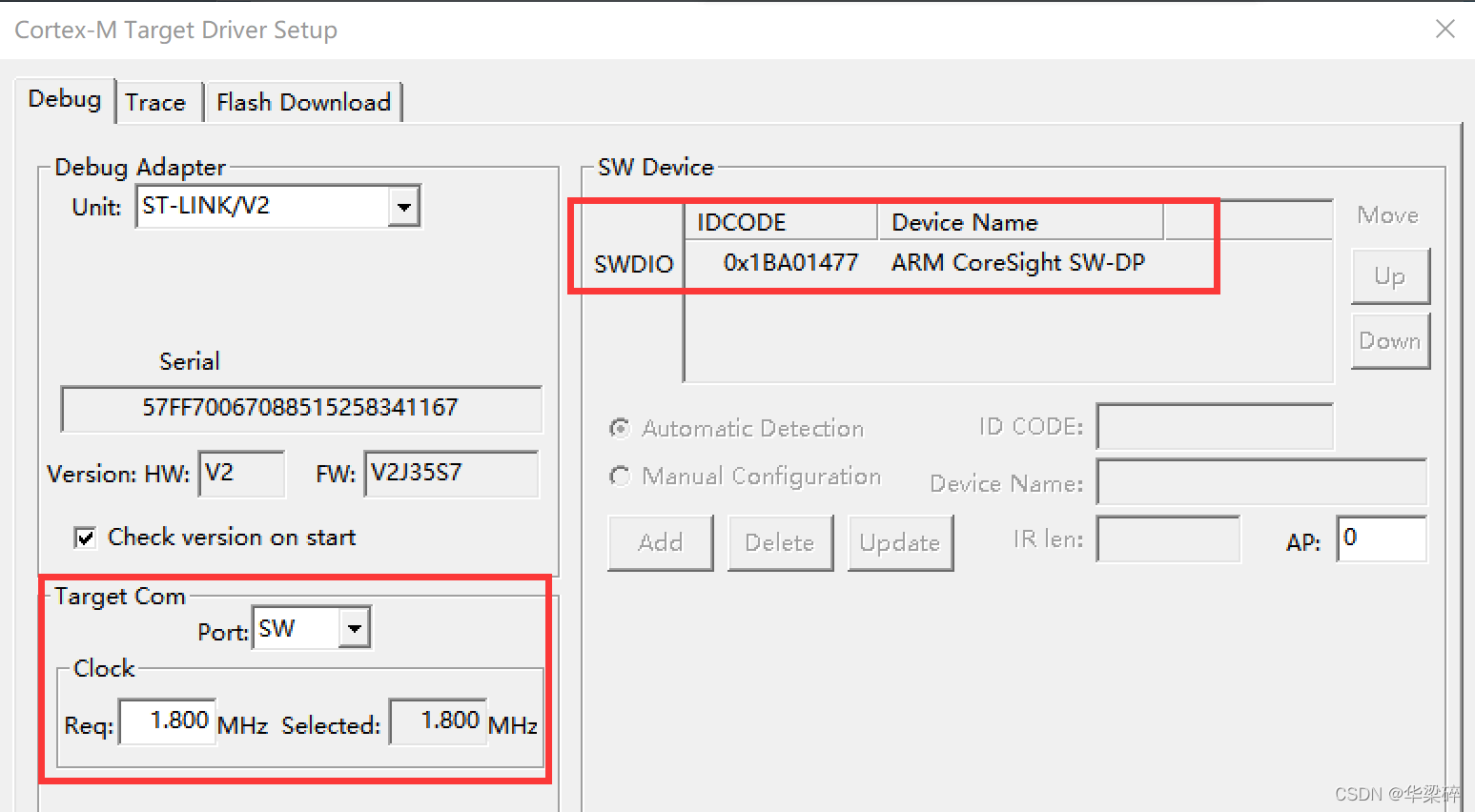

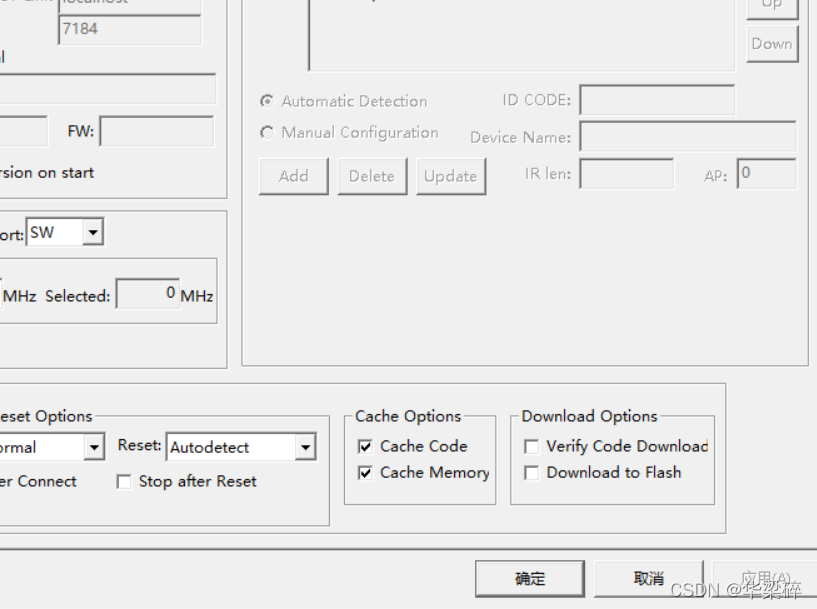

5、调试

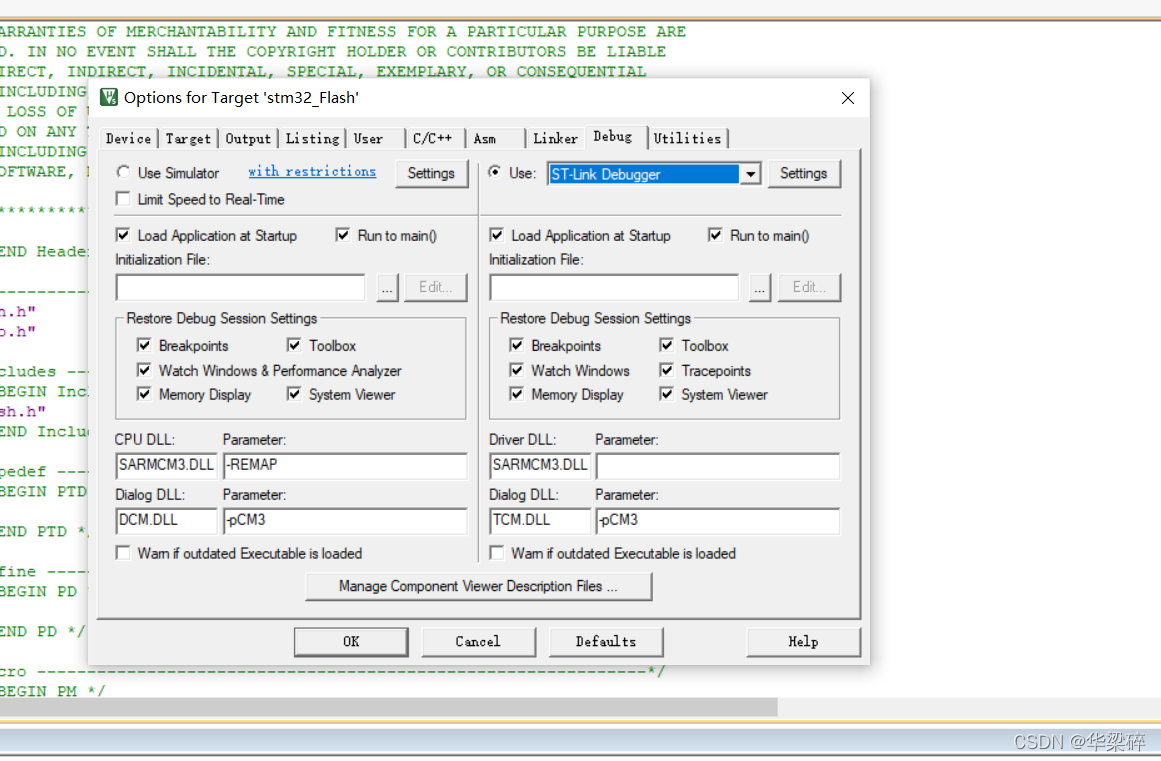

进入debug,如果是仿真调试的话,实际操作发现数组没有产生变化。 于是又用STlink又试了一下,以下主要是STlink调试的过程。
View->memory windows->memory 1打开内存观察窗口,并在地址栏中输入:0x800c000,观察将要修改的flash区间区容:

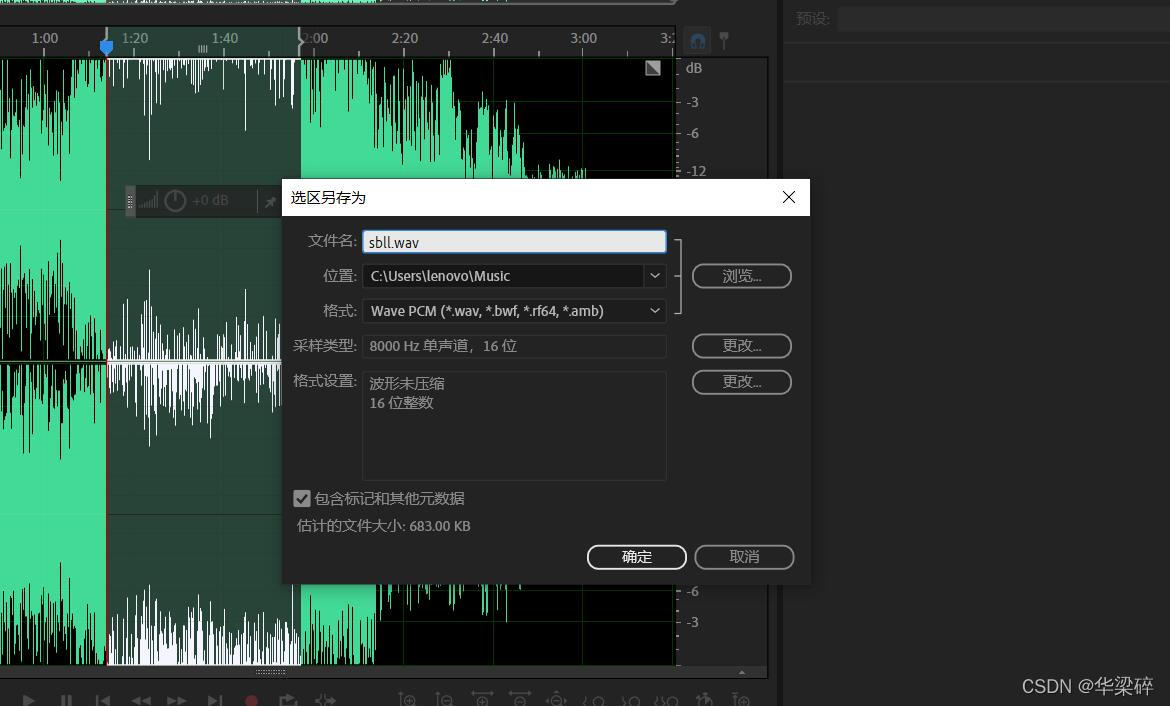

三、基于flash的提示音播放
结果:
总结
无言以对,无话可说
|
