实验内容
1.Flash地址空间的数据读取。
stm32f103c8t6只有20KB 内存（RAM）供程序代码和数组变量存放，因此，针对内部Flash的总计64KB存储空间(地址从0x08000000开始），运行一次写入8KB数据，总计复位运行代码4次，将32KB数据写入Flash。并验证写入数据的正确性和读写速率。
2.基于片内Flash的提示音播放程序。
1）实验数据准备：用Adobe audition或goldwave等音频编辑软件录制“您好欢迎光临！”的几秒钟的声音（8khz采样、8bit量化编码的单声道wav格式），确保音频数据尽量小（最大不超64KB）。然后编程将其分批次写入stm32f103c8t6芯片内部flash区域。
2）数字音频还原播放任务：编程读取此段音频，分别通过 （a）stm32f103c8t6自带的DAC通道，转换为模拟音频进行播放，并用示波器观察波形，用耳机/喇叭收听，评判音乐还原效果；
提示：建议先用单音音频（比如2000Hz的正弦波）的wav数据进行实验，通过DAC或PCM音频模块能够基本还原出原始正弦波声音后，再用语音和音乐信号进行实验。
一、Flash地址空间的数据读取
（一）、创建CubeMX工程
工程源码链接（主：flash.h文件需要自己重新加入到路径中）
链接: https://pan.baidu.com/s/18os4zjSZZH1_qTXHQFniyg
提取码: p36a

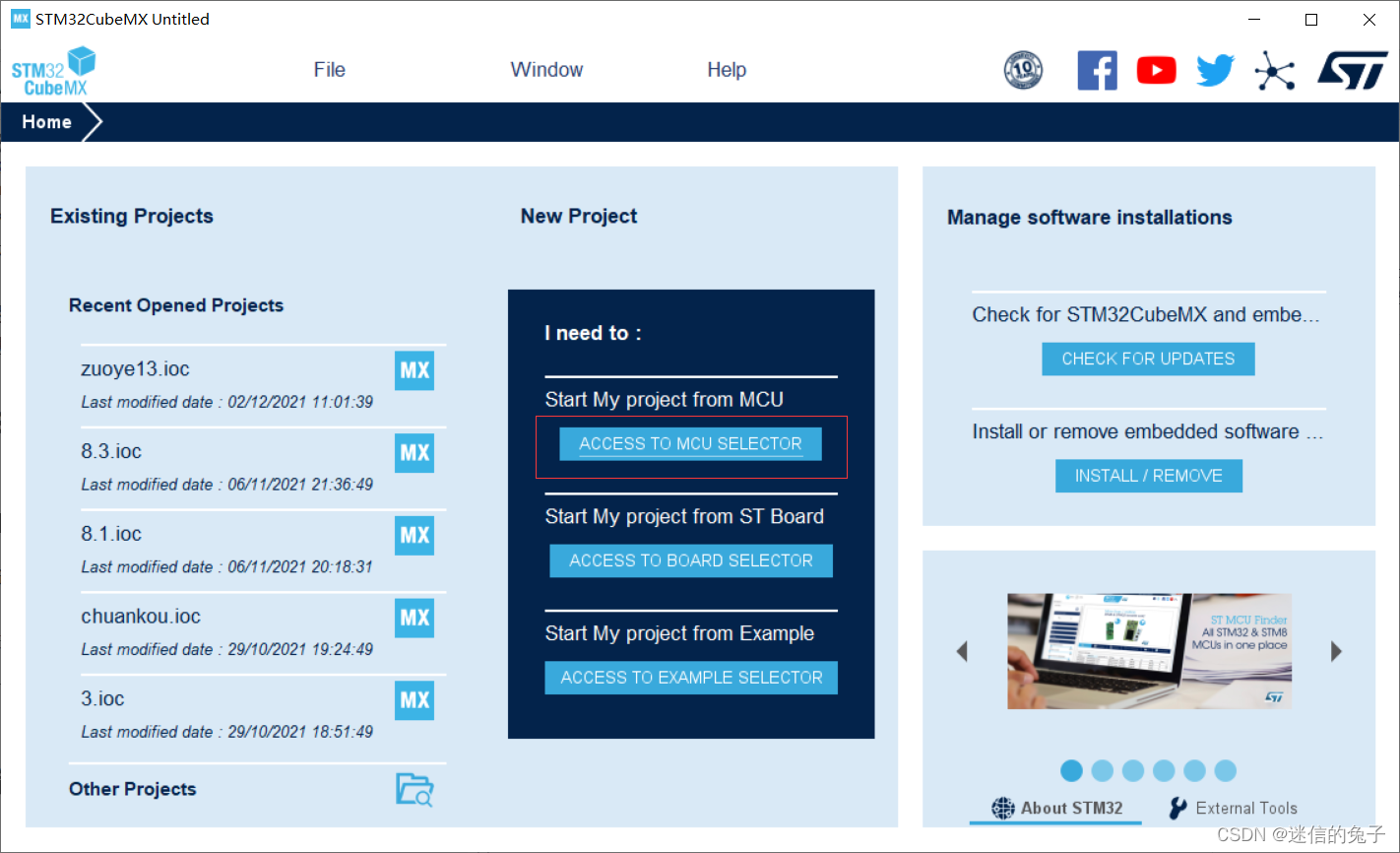

1.打开STM32CUBEMX，选择ACCESS TO MCU SELECTCR创建新项目
注：若STM32CUBEMX未曾下载依赖包，请参考：
https://blog.csdn.net/qq_48273416/article/details/121012116

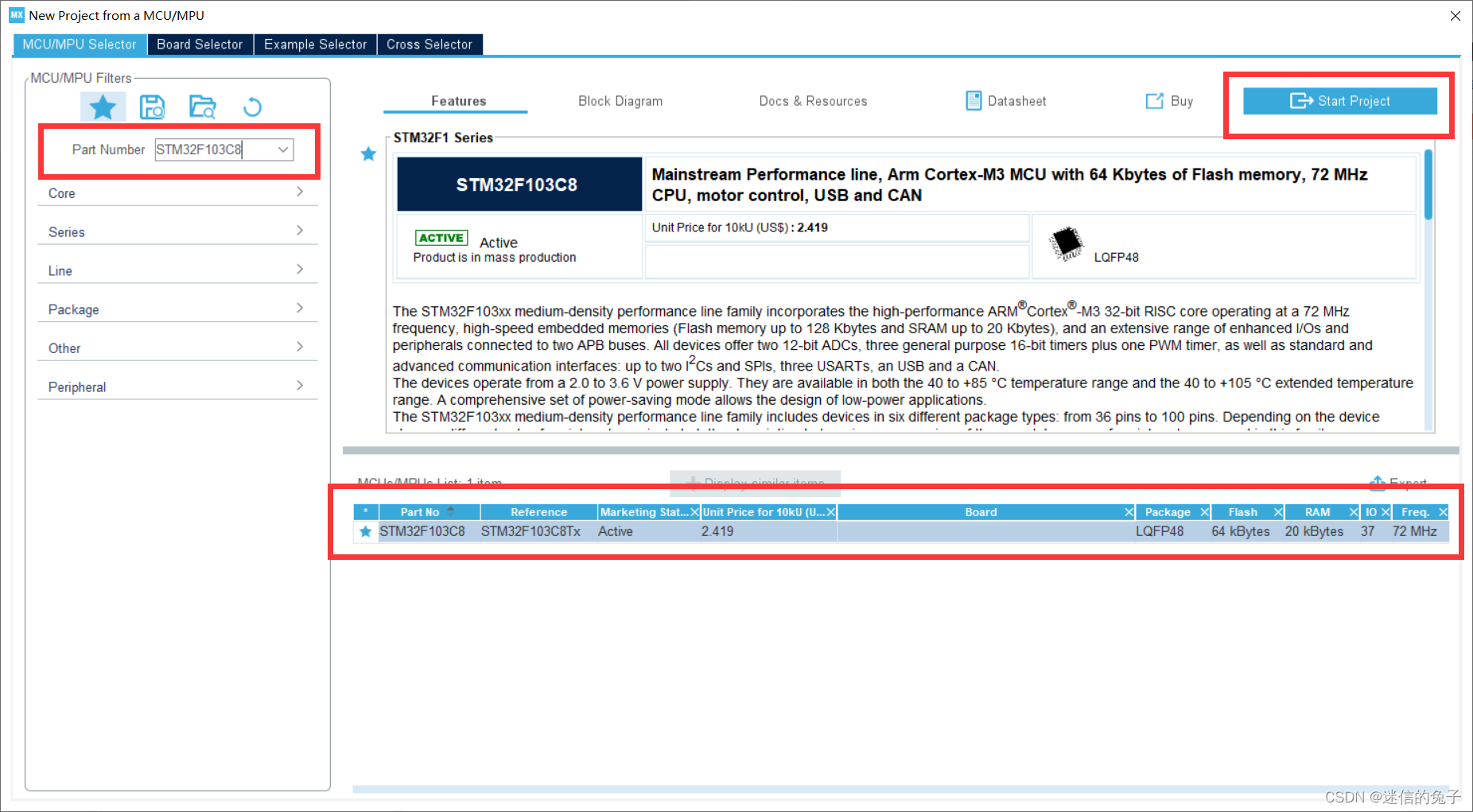

2.在Pat Number那输入自己的芯片，我选择的是stm32F103C8， 选中你要的芯片的封装类型，然后点击Start Project

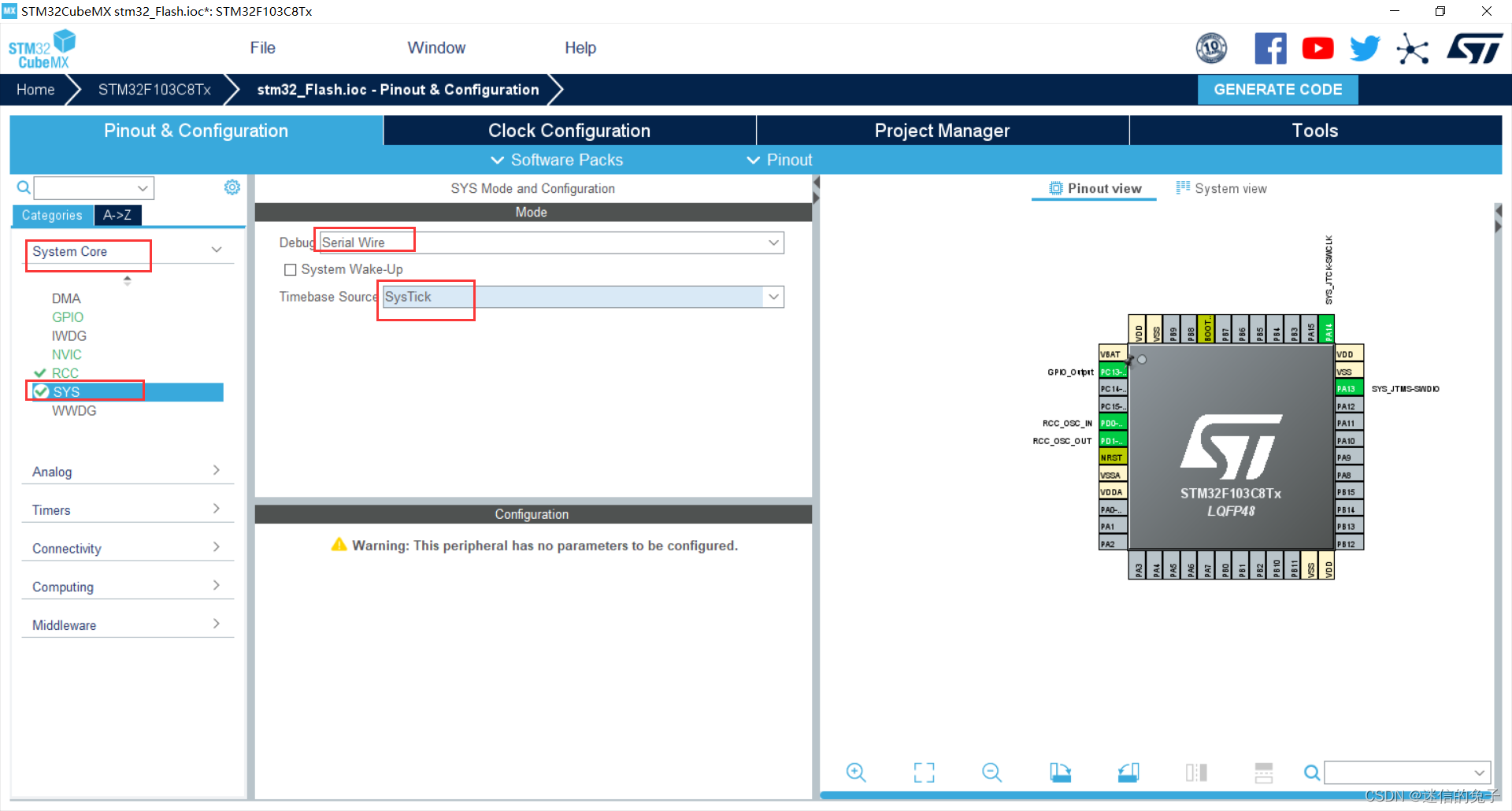

3.进入如下界面后，在System Core中点击SYS，在Debug那里选择Serial Wire，以及下方选项如图选择

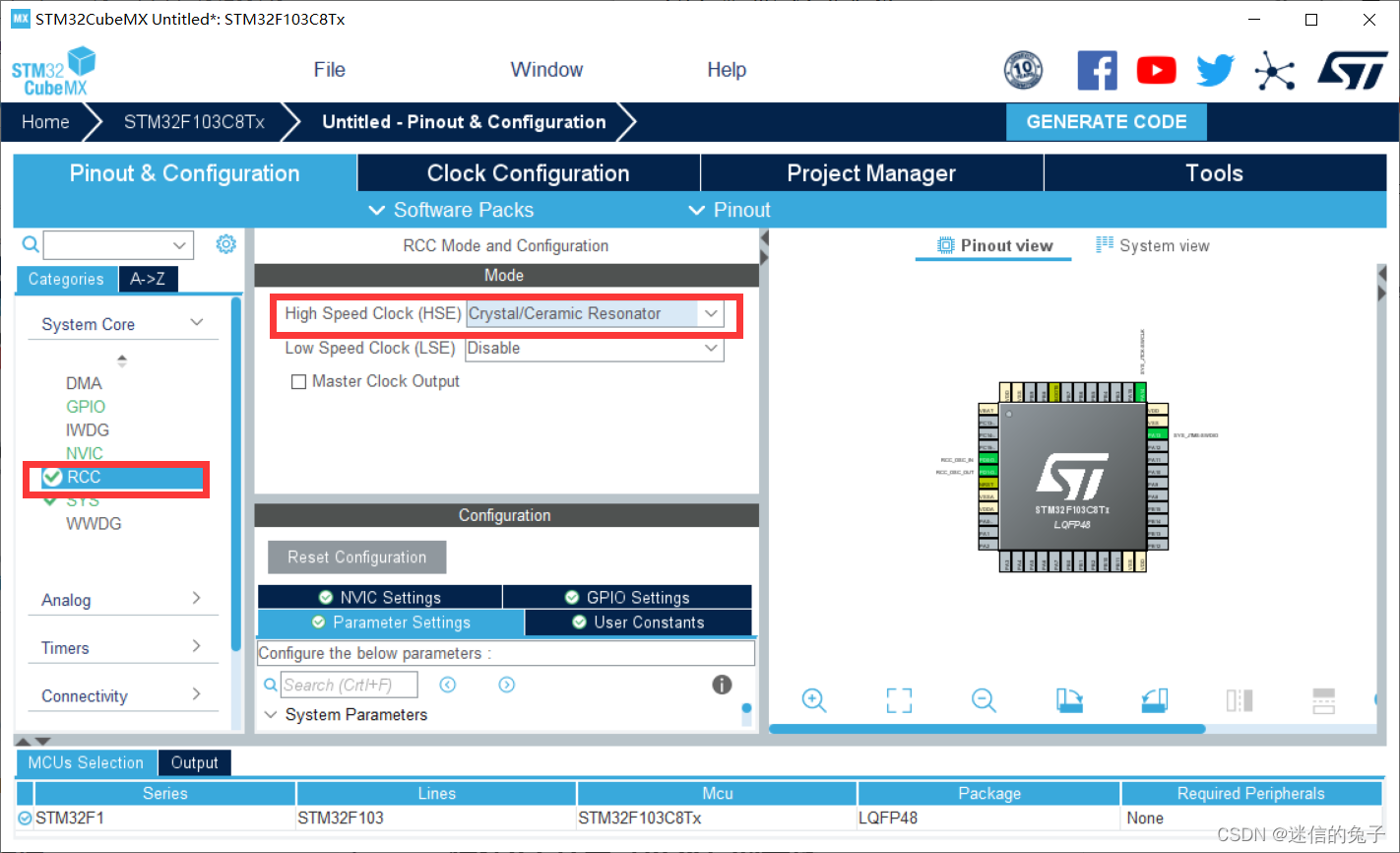

4.进入上面的RCC，HSE那里设为Crystal/Ceramic Resonator

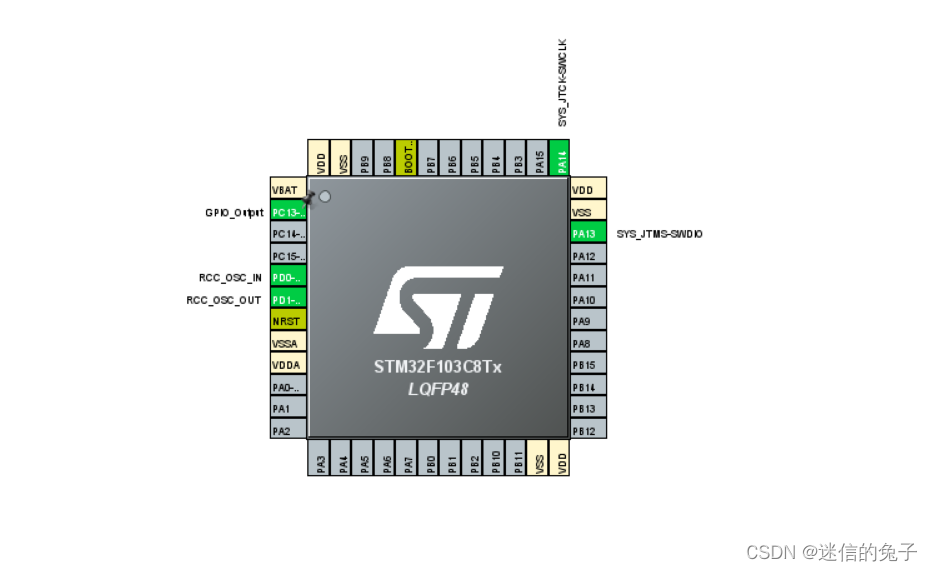

5.鼠标右击设置管脚，对应外设c8t6本身设计好的PC13 LED灯

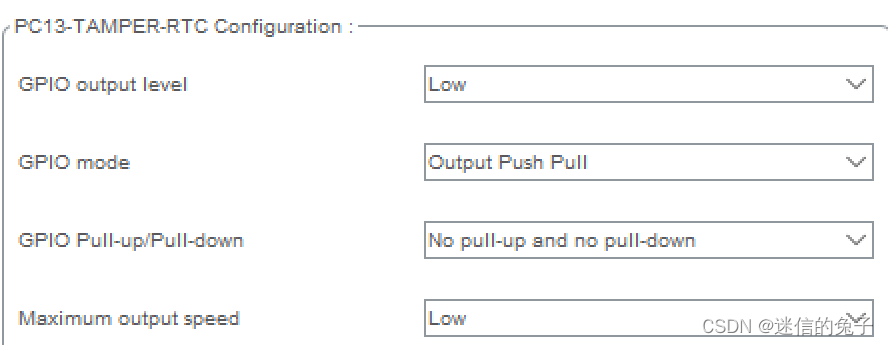

6.设置GPIO

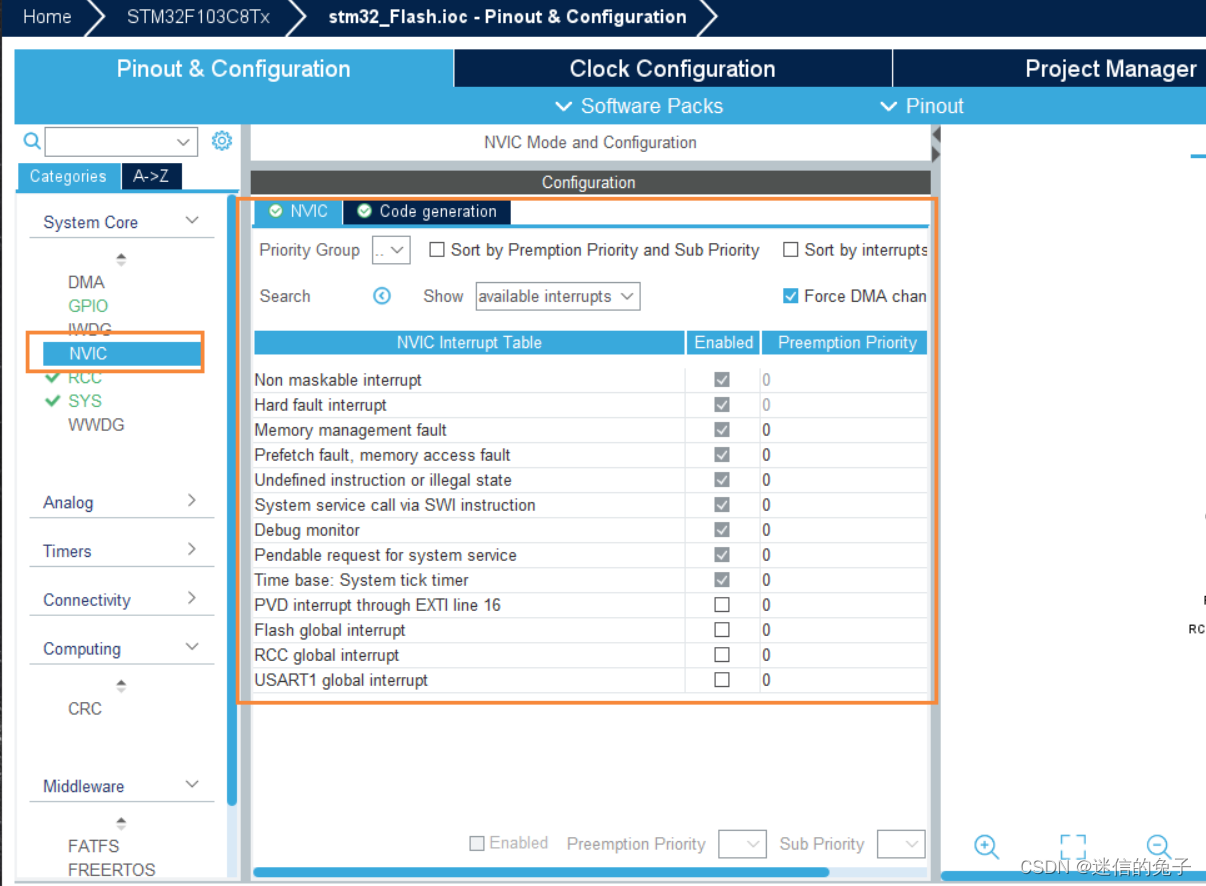

7.中断配置

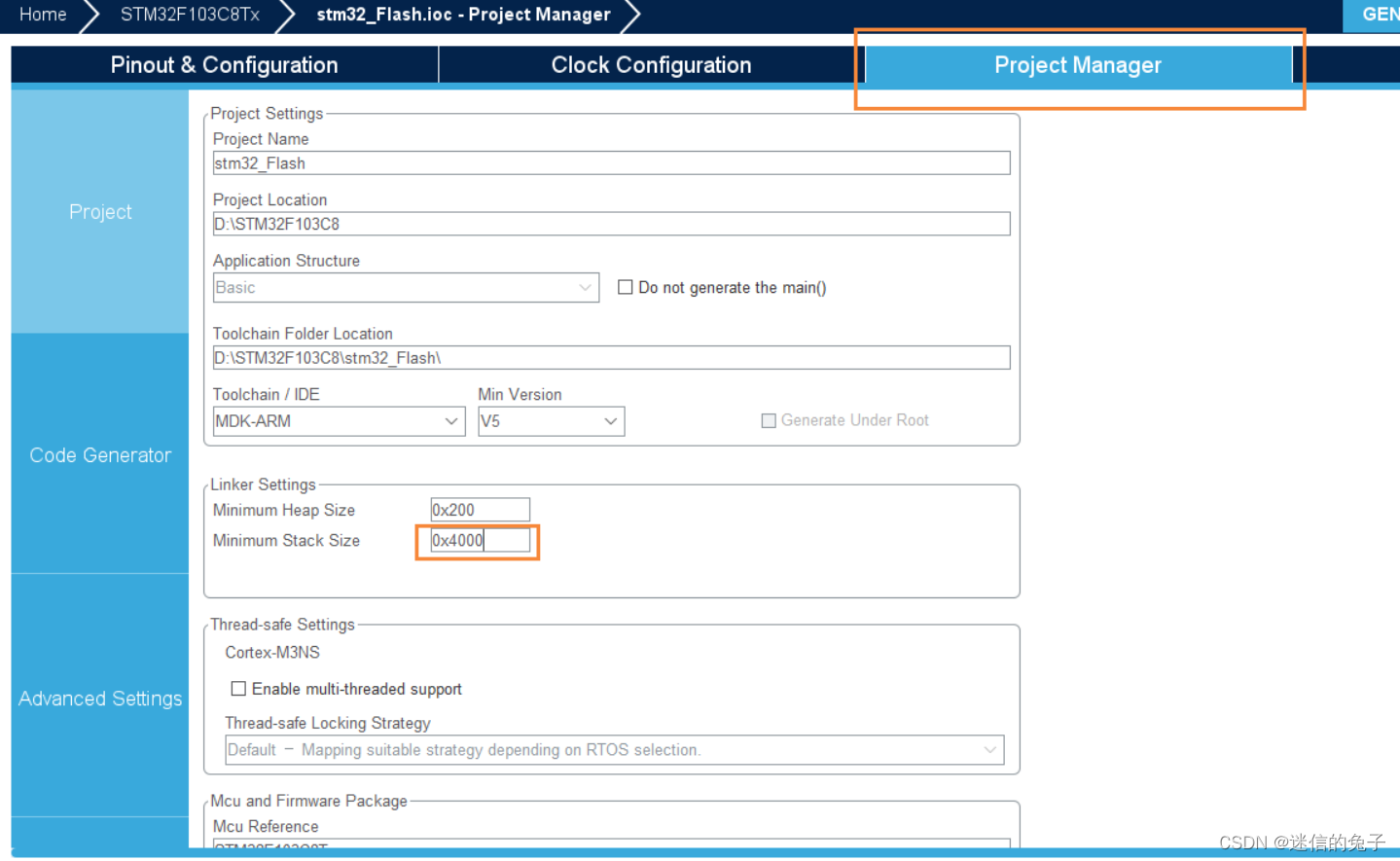

8.进入Project Manager界面输入你的项目名称和你项目保存的地址，将IDE那项改为MDK-ARM，调节堆栈的大小，堆栈大小为4k或2k
注：项目保存的地址不能有中文，否则可能会出错
（二）、编辑代码

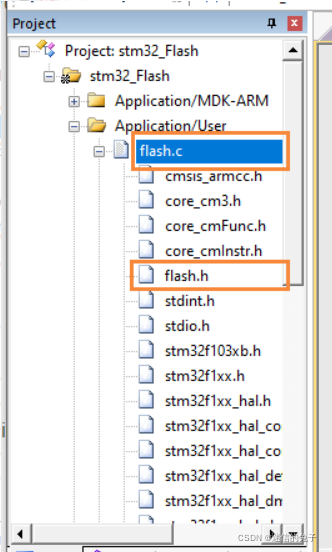

1.将事先准备好的flash.c 及flash.h加入到工程中

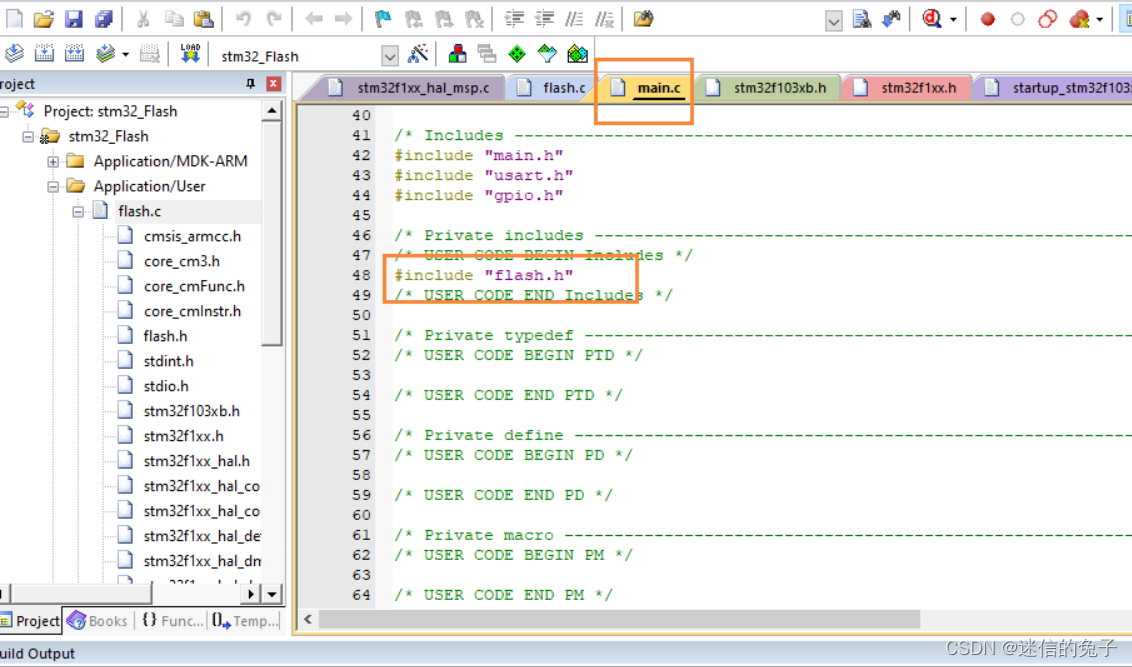

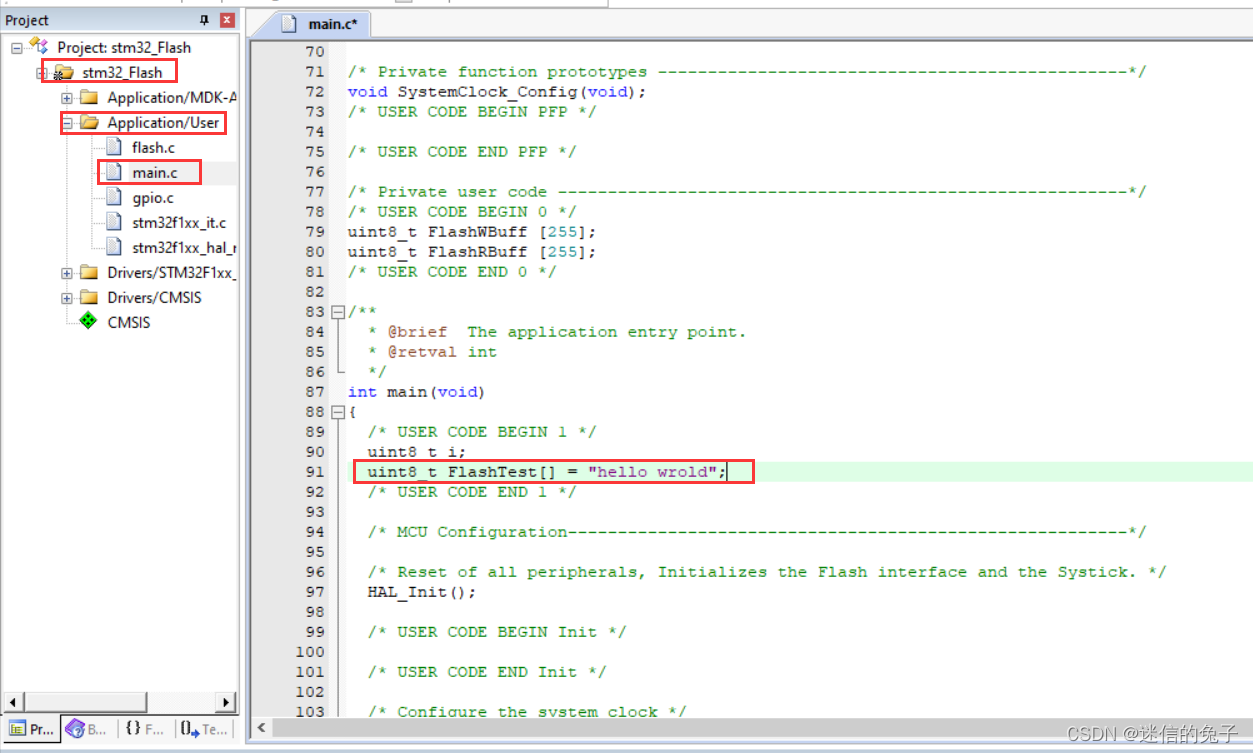

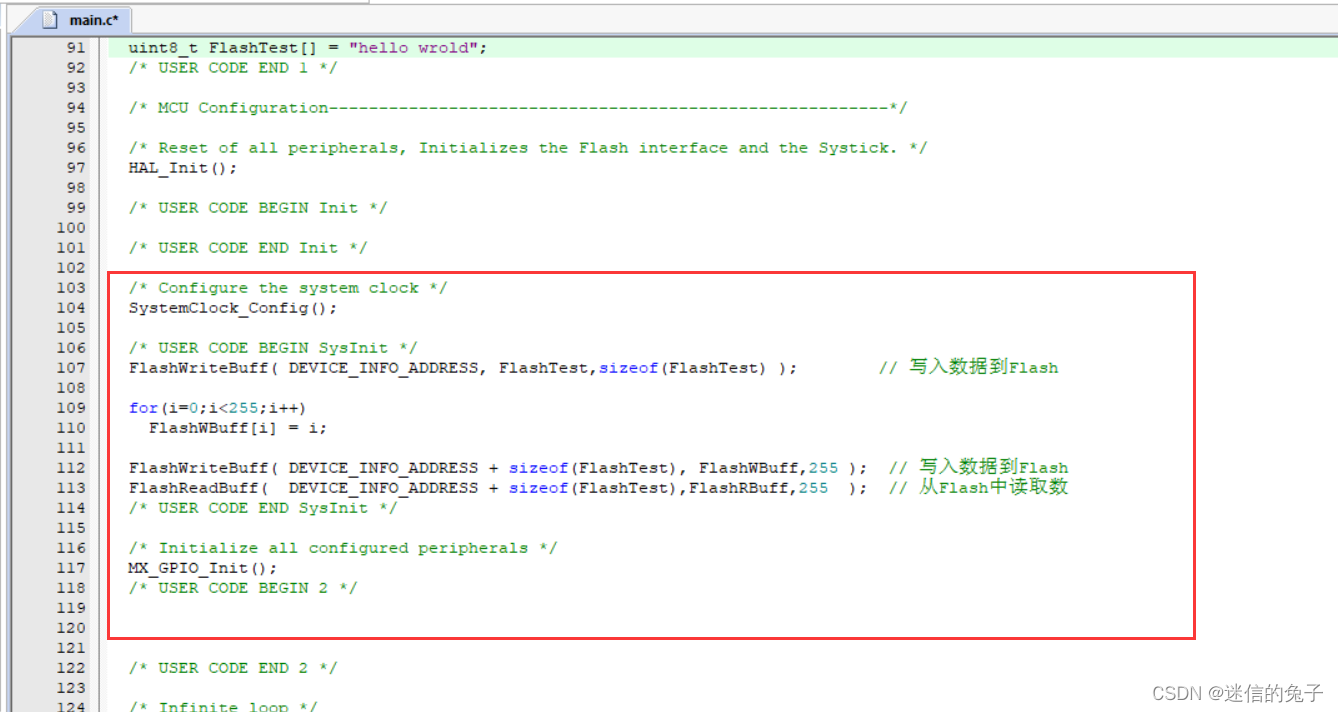

2.在main.c文件中添加代码

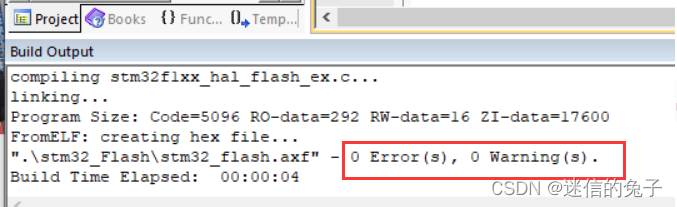

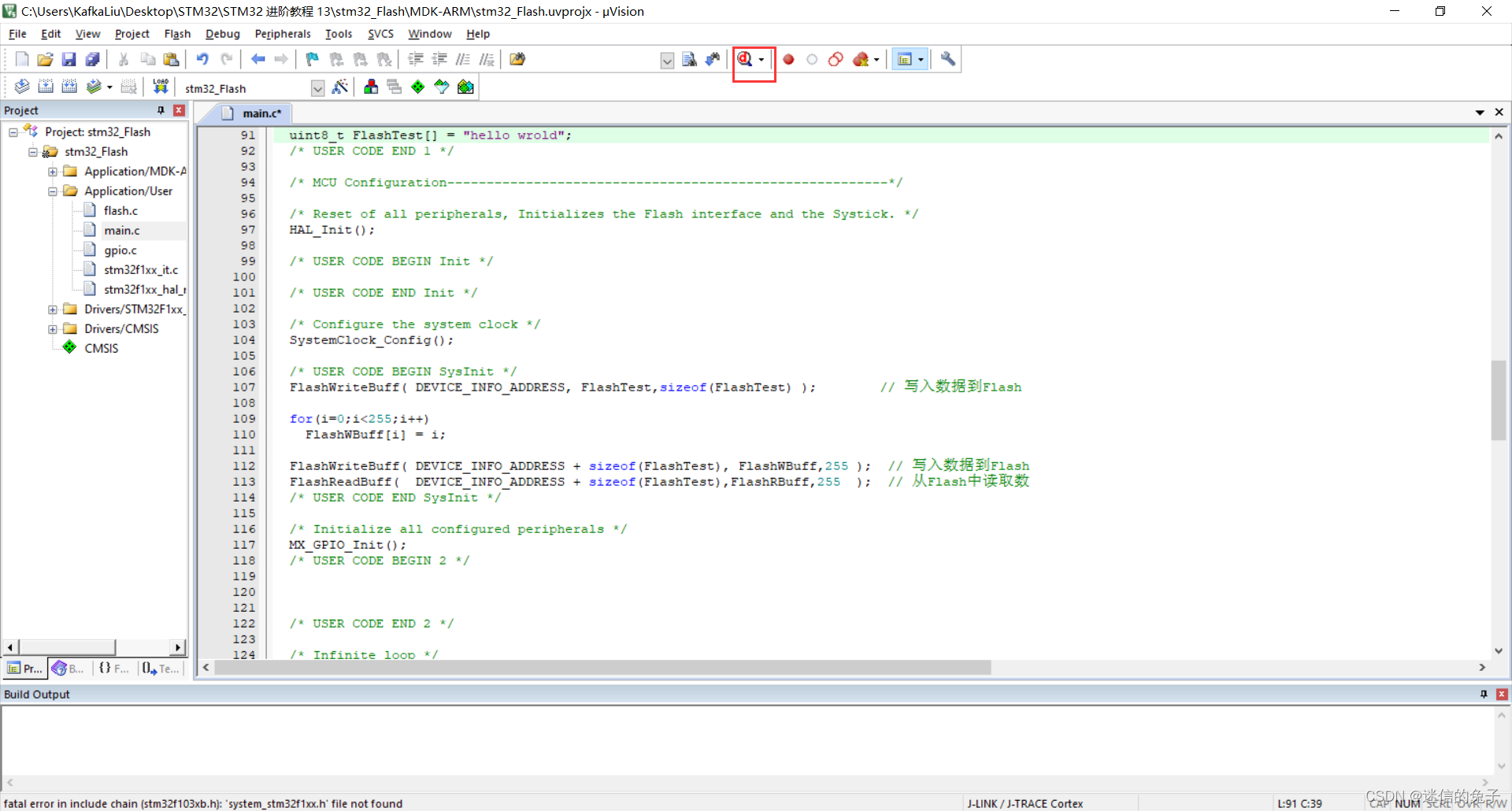

3.编译无误，进行调试
（三）、STlink调试
1.连线方式如下：
| ST-LINK | STM32 |
|---|---|
| SWCLK/TCK | SWCLK/TCK |
| SWDIO/TMS | SWDIO/TMS |
| GND | GND |
| VCC | VCC |
2.进入debug
3.View->memory windows->memory 1打开内存观察窗口，并在地址栏中输入：0x800c000,观察将要修改的flash区间内容：

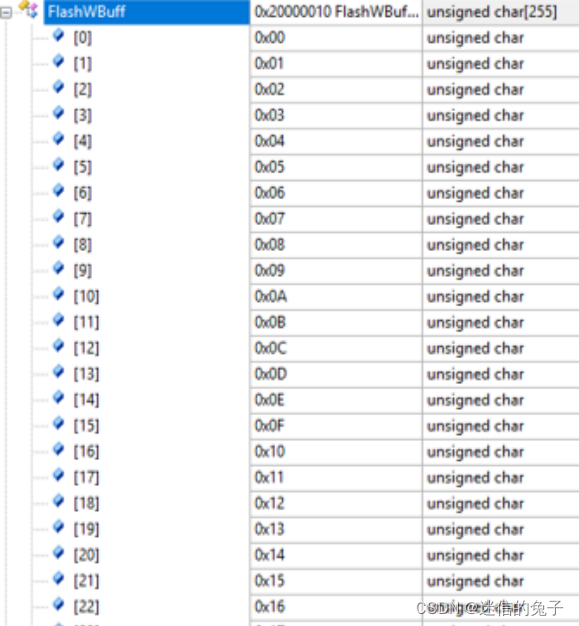

4.View->Watch windows->Watch 1打开一个变量观察窗口，将变量FlashWBuff 和 FlashRBuff加入到 Watch 1 观察窗口：
5.全速运行程序，可以看到数组FlashRBuff中内容与数组FlashWBuff中内容一样了

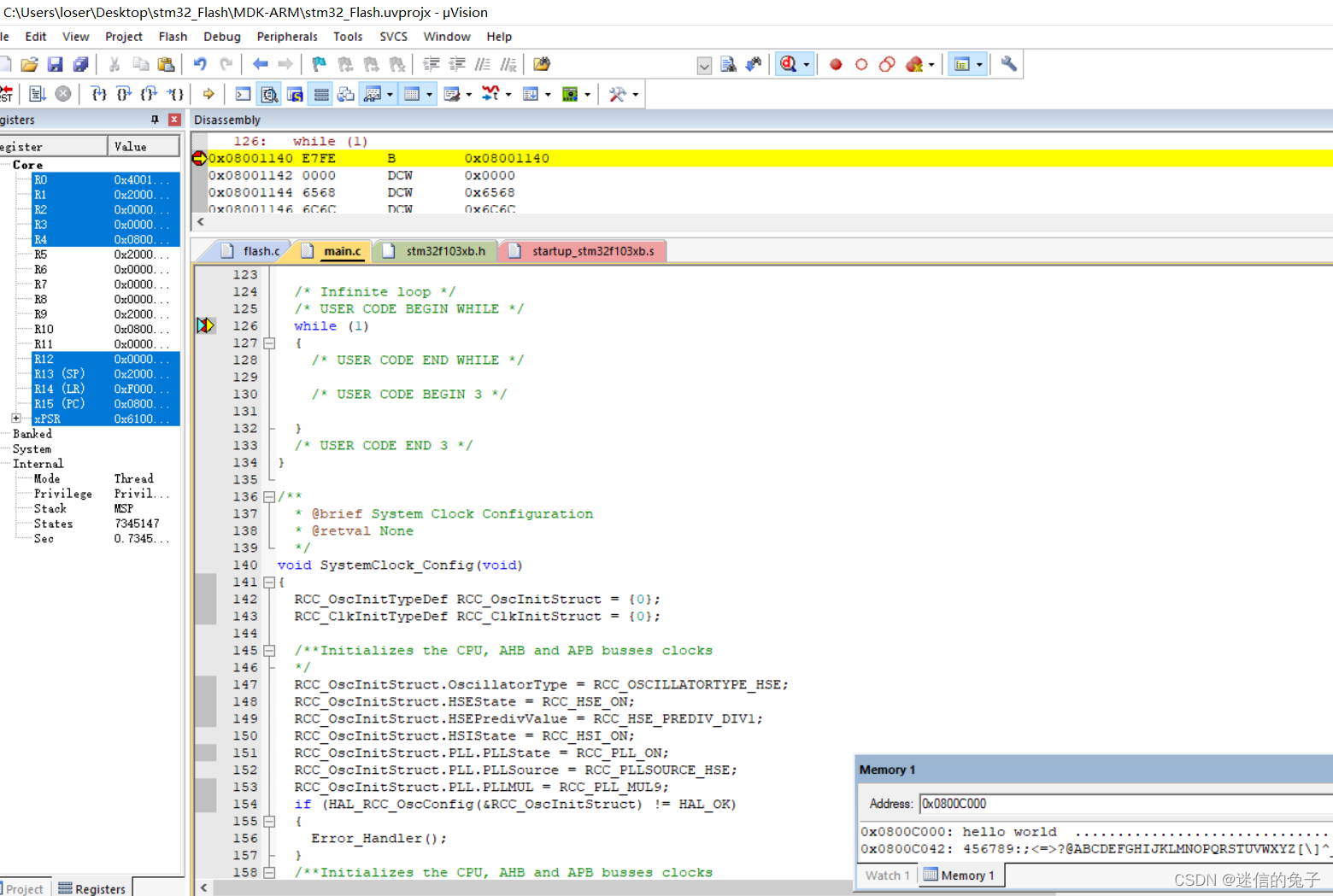

6.最后在Memory 1窗口中可以看到在FLASH地址0x0800C000区成功写入对应内容
7.断电，重新上电后再次调试，程序刚停在main入口处时还可以看到Flash对应区间的内容保持上一次写入内容值
二、基于片内Flash的提示音播放程序
（一）、使用DAC输出周期2khz的正弦波

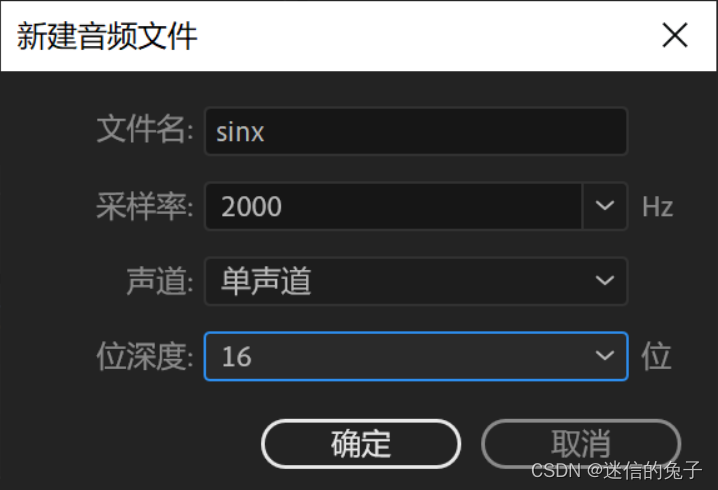

1.文件—>新建—>音频文件

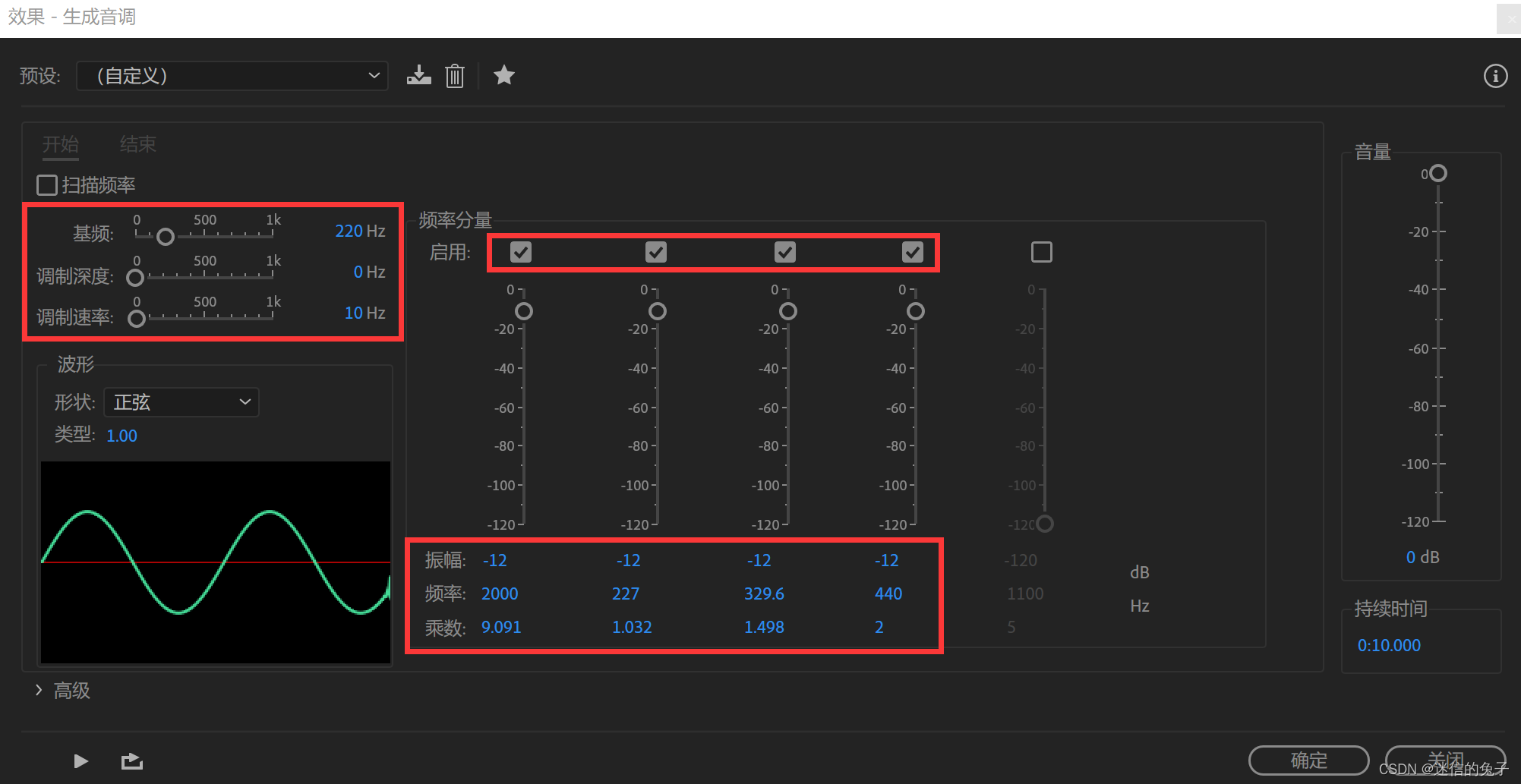

2.效果->生成->音调

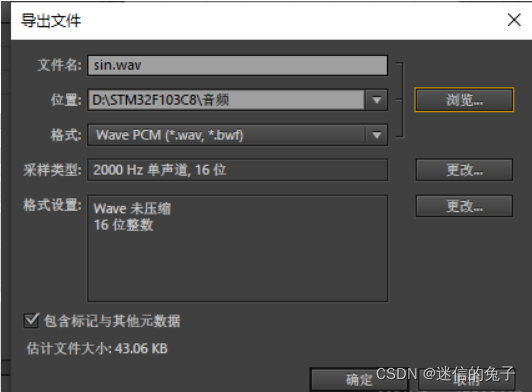

3.文件->导出->设置导出为wav文件

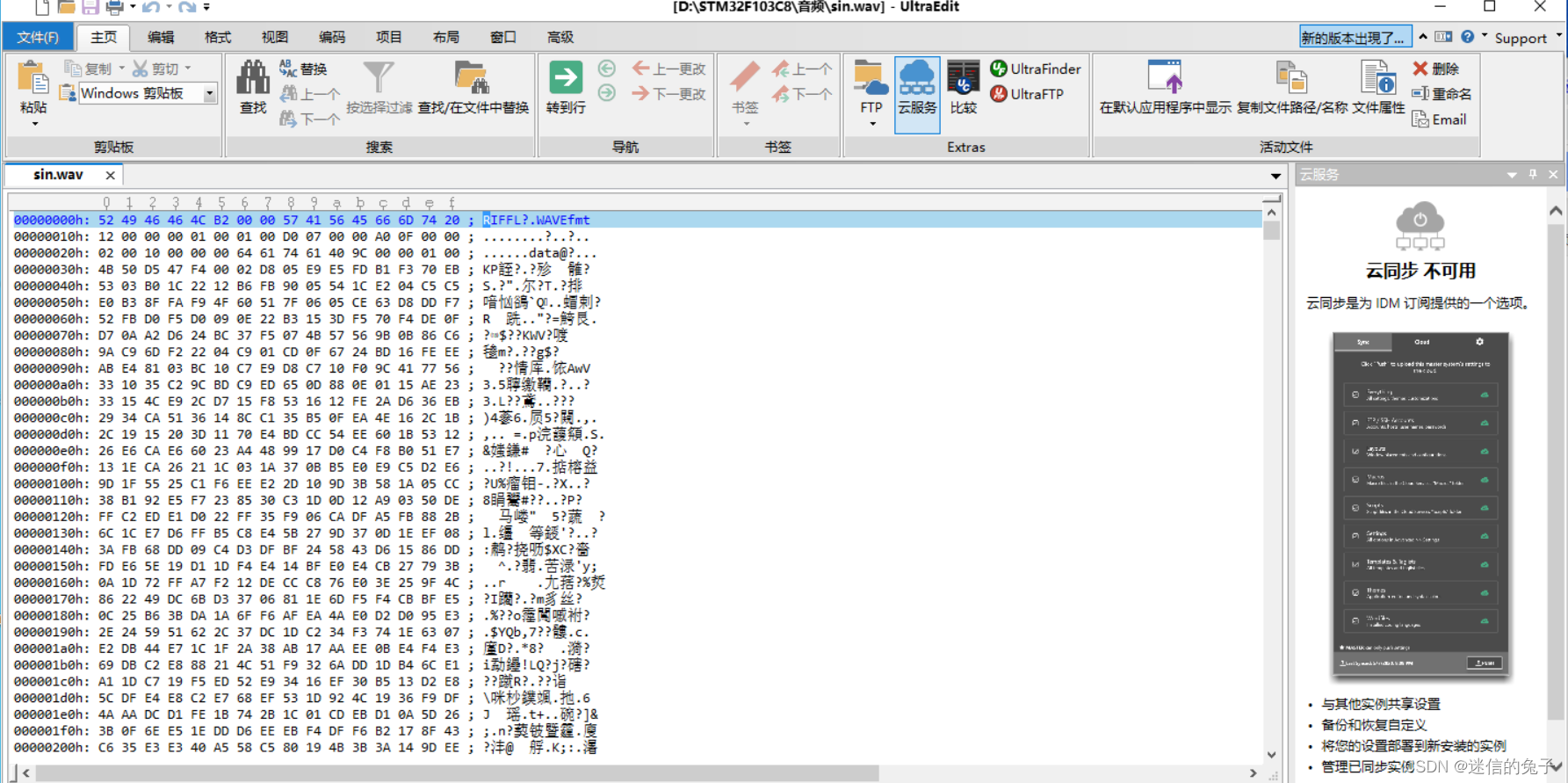

4.用UltraEdit打开刚才保存的wav文件
5.CTRL+A，接着鼠标右键，选择 十六进制复制选定视图，将内容粘贴到一个新建文件中，再在新建文件中，CTRL+A，接着鼠标右键，选择范围输入起始的行号和列号，确定就选中了整个我们需要的内容
6.这里借用DAC生成正弦波的例程代码
链接: https://pan.baidu.com/s/18br7p37b3tgbOIV9m3YV0w
提取码: xt5i

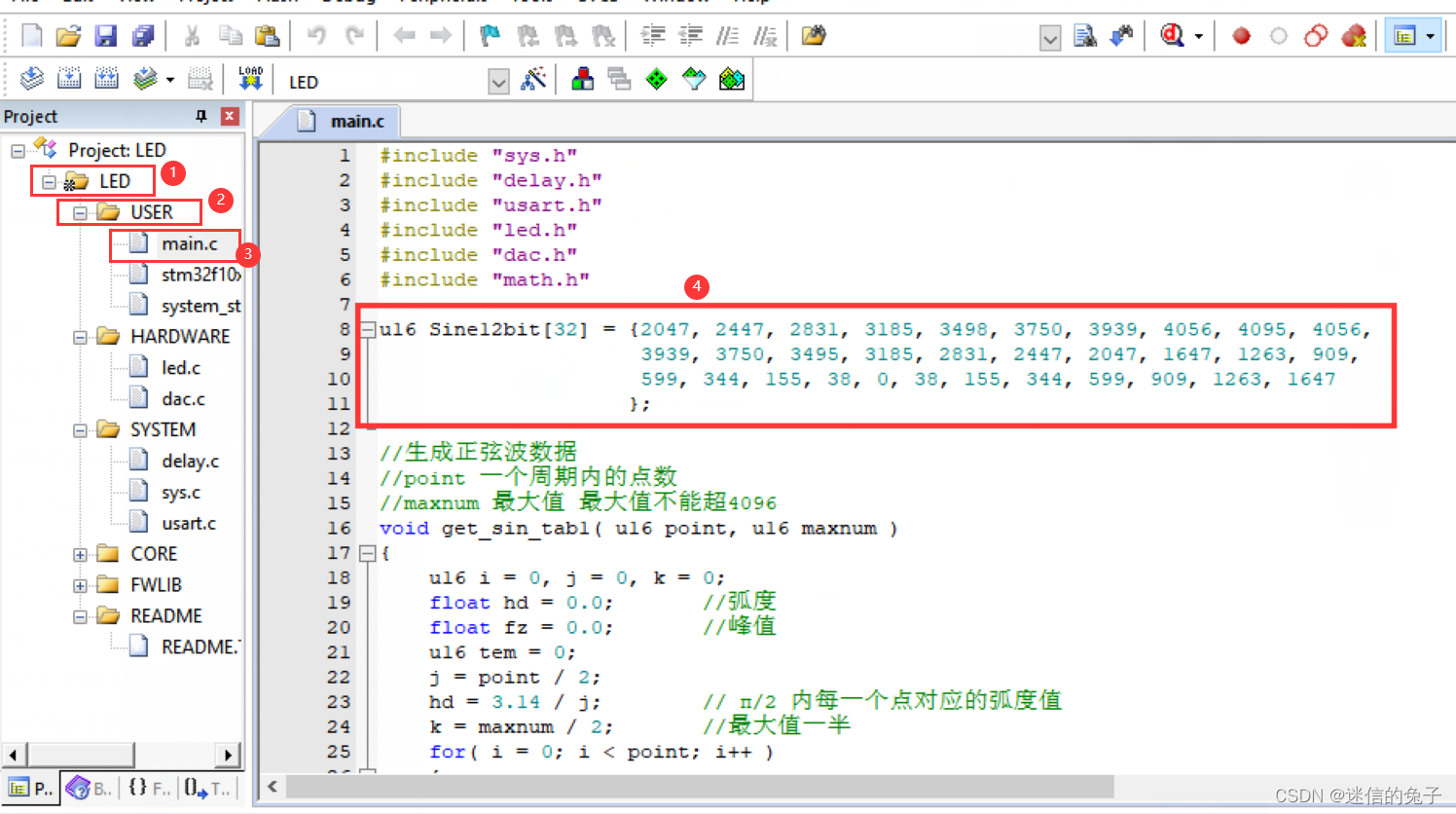

7.将内容复制到keil文件对应的位置，在下图红框中进行替换
8.最后编译下载，看能否观察到预期的正弦波
（二）、使用DAC输出数字音频歌曲数据转换为模拟音频波形输出

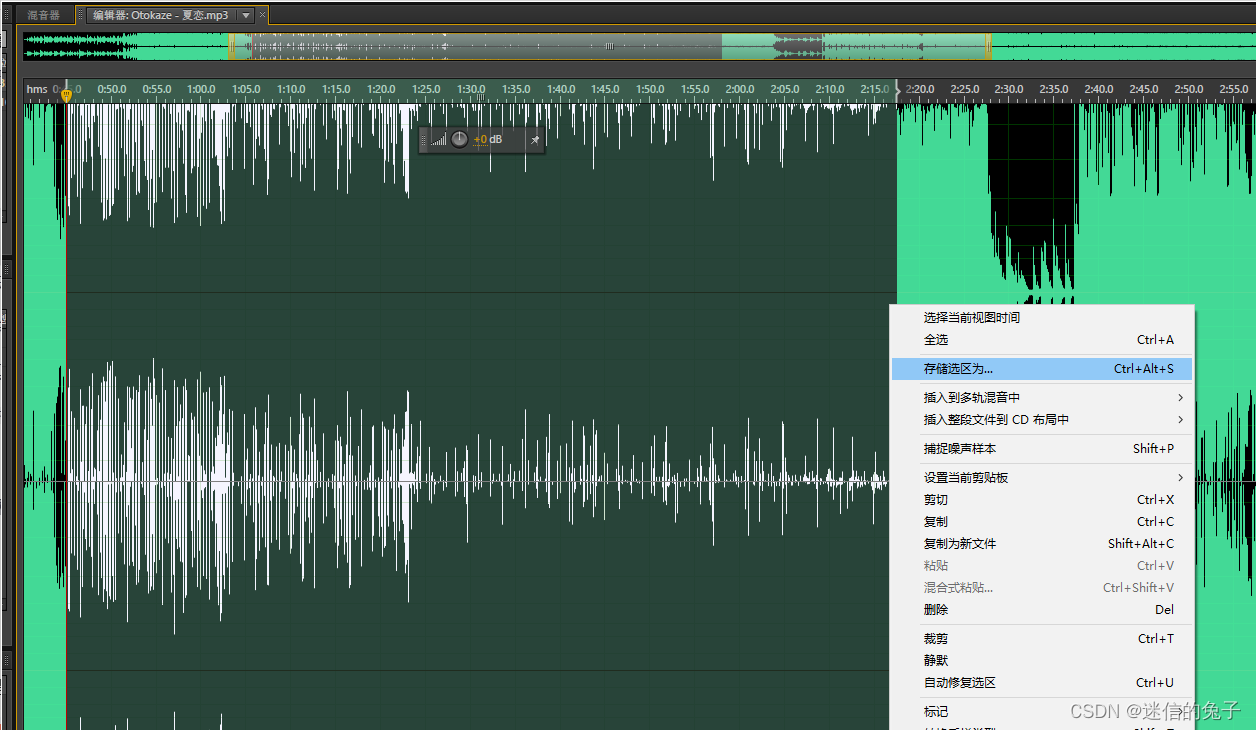

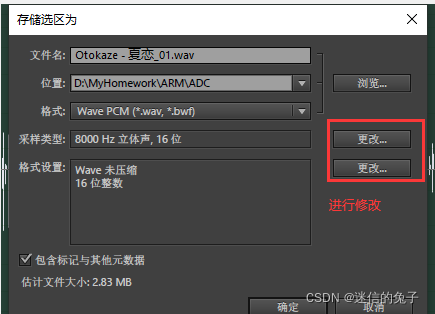

1.使用Audition截取一段喜欢的音乐，选择文件->打开，找到对应的音乐，选中一段，然后右键，选择存储选区，接着更改采用类型
2.使用UltraEdit得到相关数据，方法同使用DAC输出周期2khz的正弦波基本一致

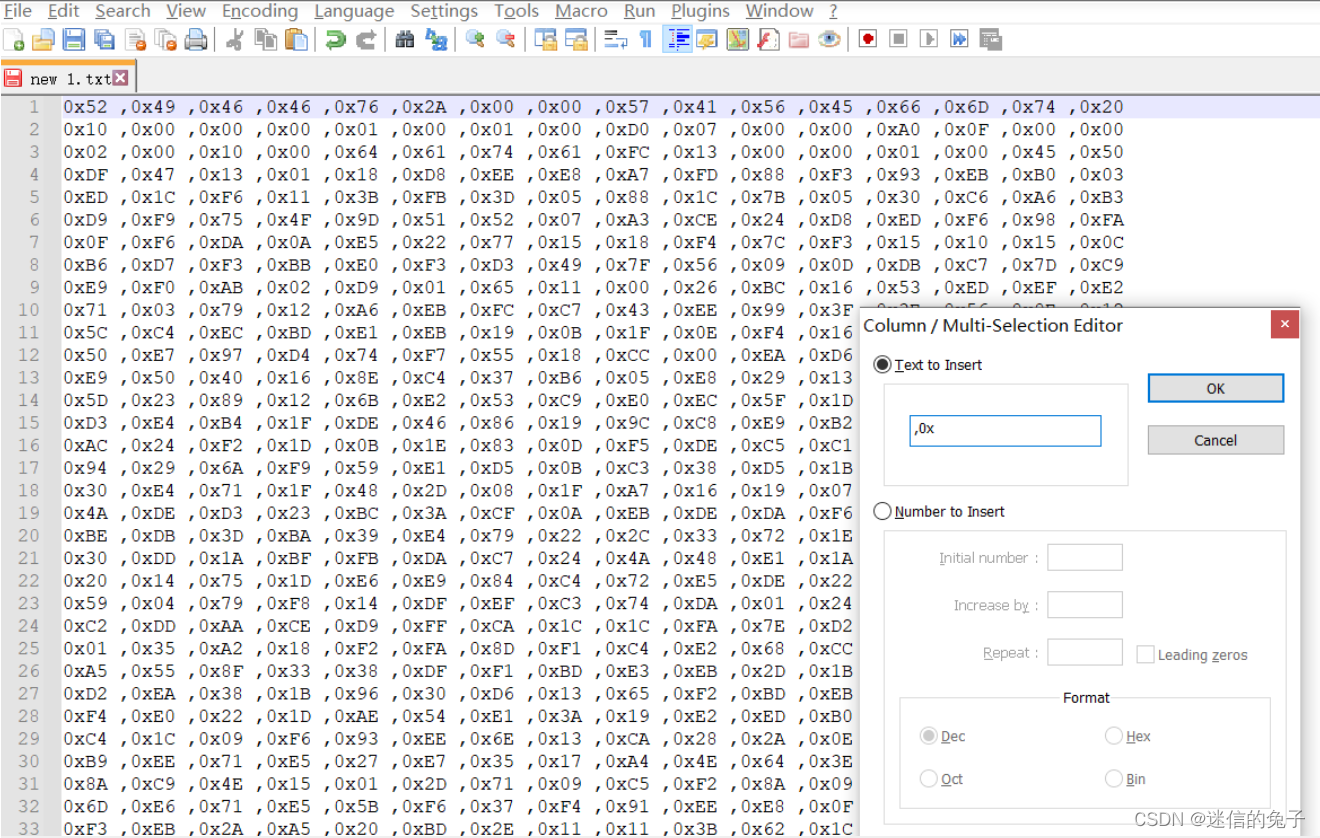

3.使用notepad++添加相关内容，方法同使用DAC输出周期2khz的正弦波基本一致，借助音频模块听听看能否还原。
三、总结
本次实验不算很复杂，但过程比较繁琐，操作过程中需细致谨慎，通过本实验了解到了片内flash可以不借助外部设备即可实现存放功能，以及本次实验对于我们了解DAC有着重要的意义，这对于以后我们进一步学习使用stm32，有着比较好的帮助。
