一、DAC简介
DAC 为数字/模拟转换模块，故名思议，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC把电压模拟信号转换成易于计算机存储、处理的数字编码，由计 算机处理完成后，再由 DAC输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器 件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。
STM32具有片上 DAC外设，它的分辨率可配置为 8位或 12位的数字输入信号，具有两个 DAC 输出通道，这两个通道互不影响，每个通道都可以使用 DMA 功能，都具有出错检测能力，可外部触发。
二、建立CubeMX工程
选择芯片
定时器配置
管脚配置，对应外设c8t6本身设计好的PC13 LED灯
对应的GPIO设置（默认就好了）

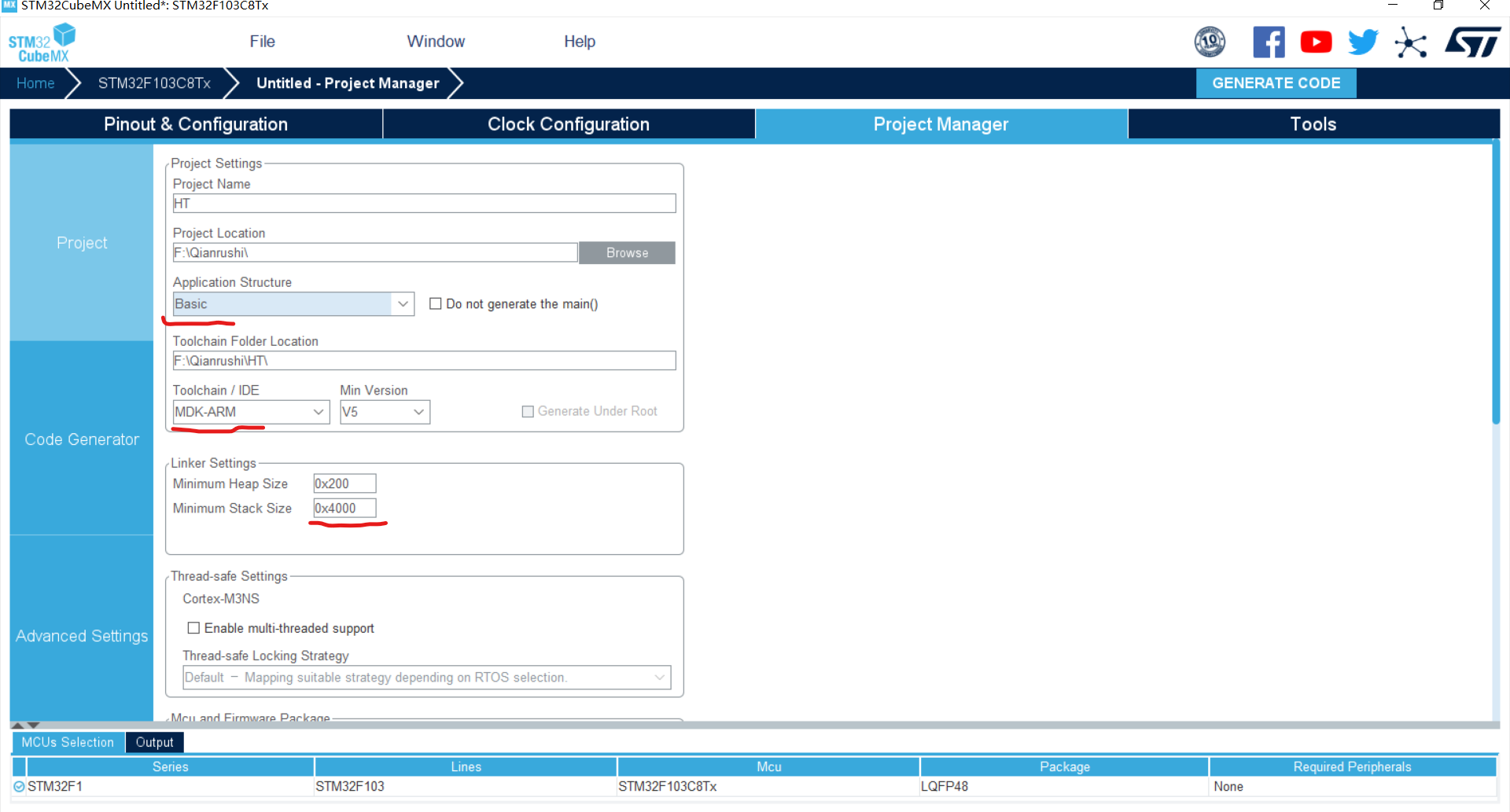

设置堆栈大小
三、keil编写
工程源码链接（主：flash.h文件需要自己重新加入到路径中）
链接：https://pan.baidu.com/s/11Tn8TocHT8qithneDyKFIQ
提取码：pmvn

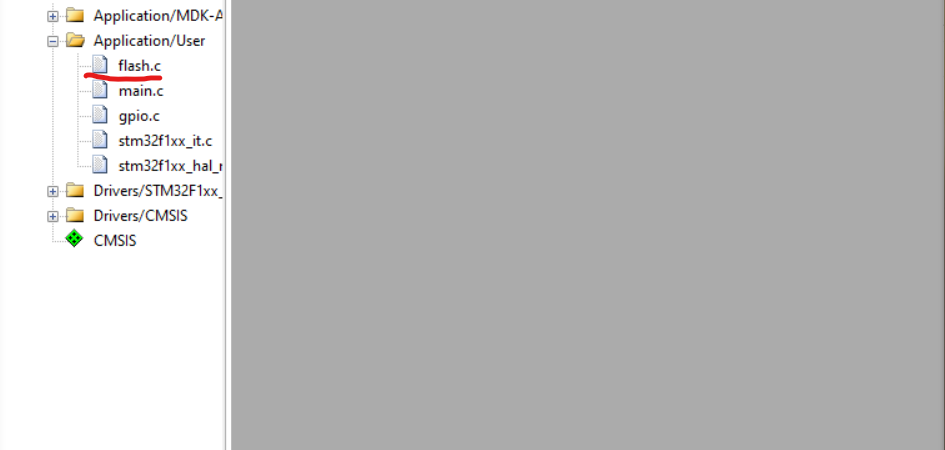

将事先准备好的flash.c 及flash.h加入到工程中

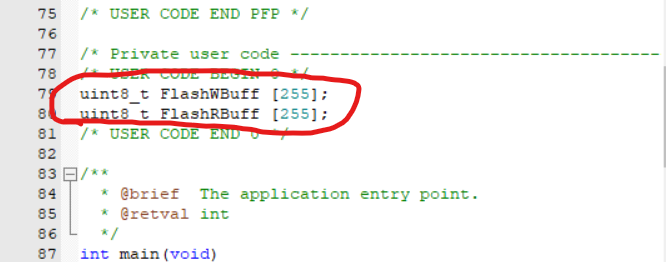

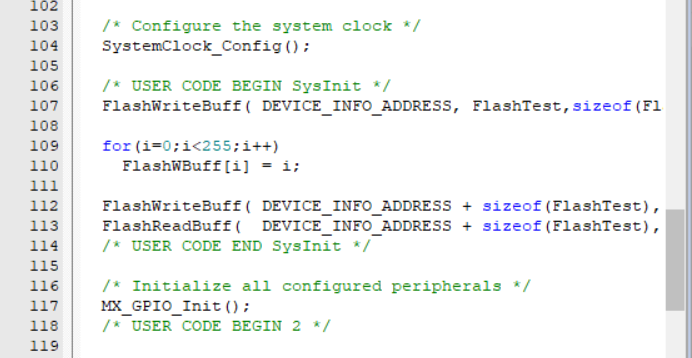

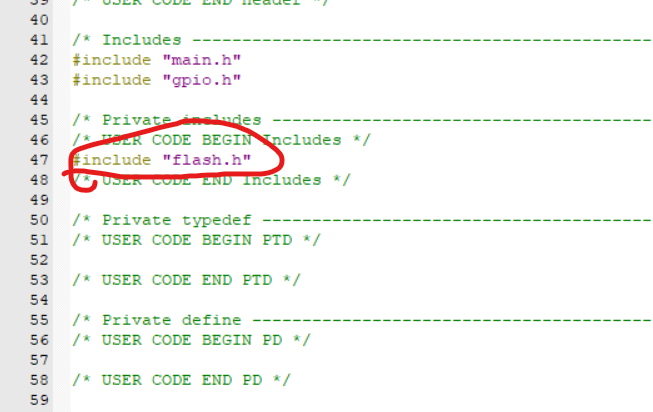

在main.c文件中添加部分代码
编译无误，进行调试
四、STlink调试说明

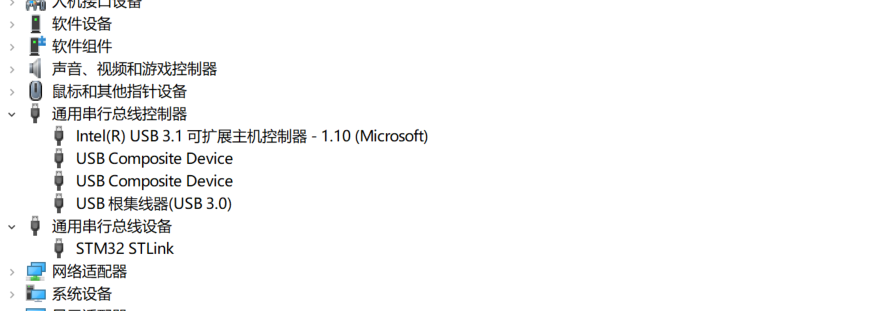

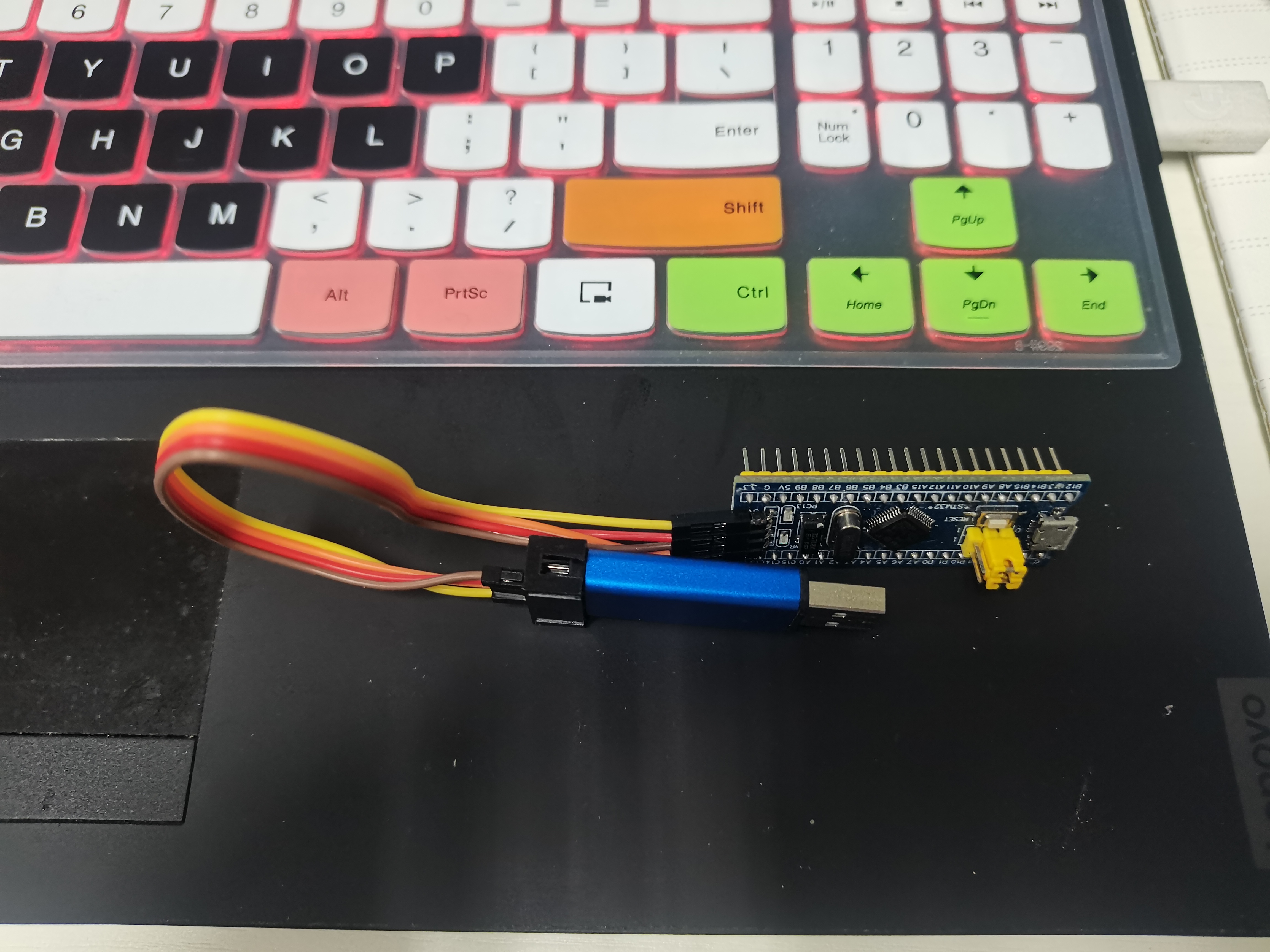

在电脑上下载好响应的ST-Link驱动，上电，可以看到STLink在电脑上显示出来了
可以说明ST-Link 驱动已经安装完成。接下来只需要在 mdk 工程里面配置一下 ST-Link即可。

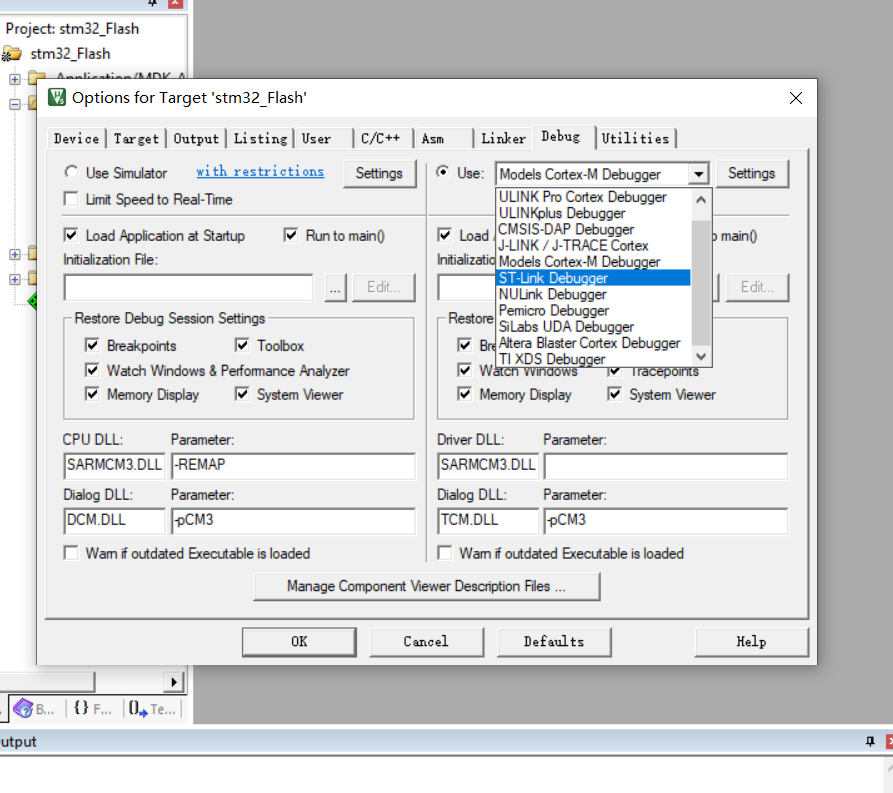

回到Keil下，在魔法棒Option选项卡进行设置
首先是选择调试器，如果使用的是 ST-Link，在 Debug 选项卡中，请选择ST-Link Debugger,如果你使用的是 JLINK，那么需要选择J-LINK/J-Trace Cortex。

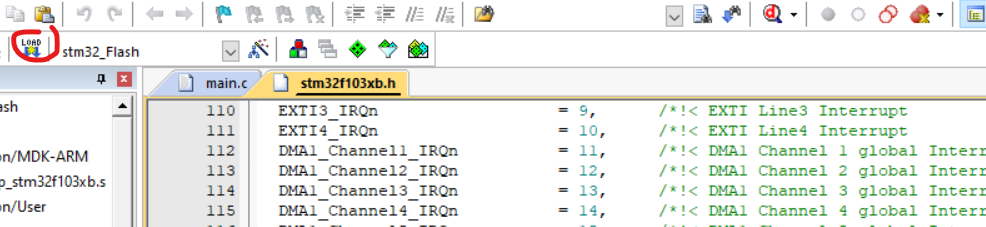

将程序下载到单片机中

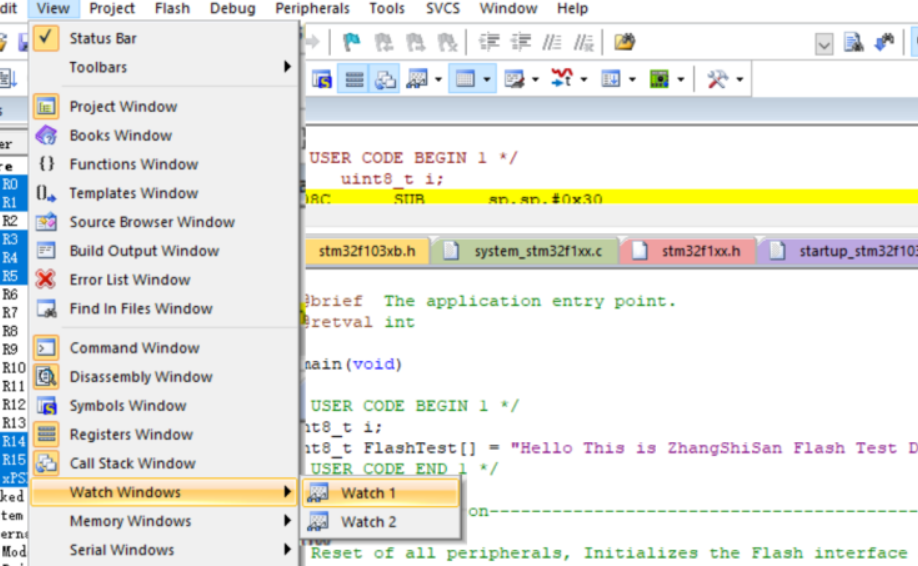

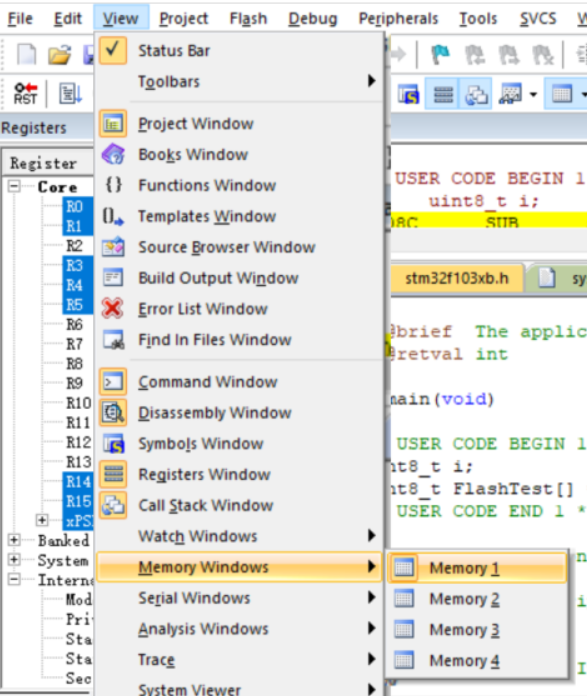

在view下打开memory1窗口
打开watch1窗口
将变量FlashWBuff 和 FlashRBuff加入到 Watch1

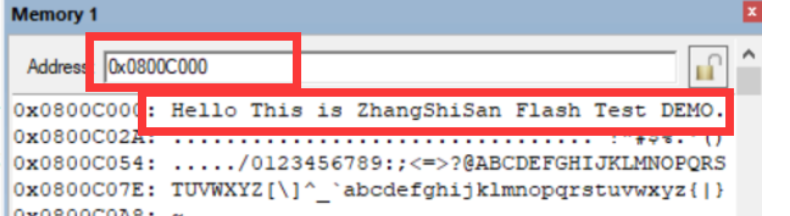

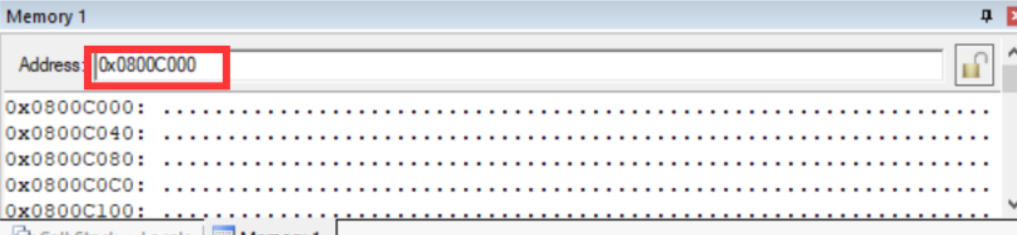

在memory1中输入要观察的地址0x800c000

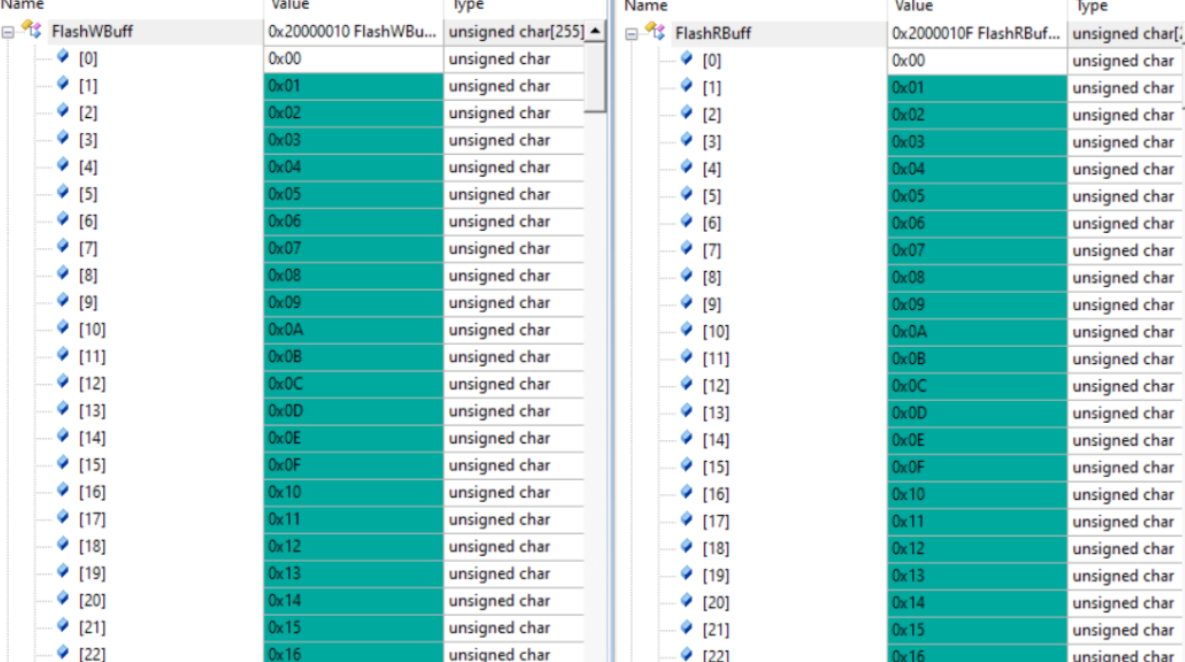

运行程序，可以看到数组FlashRBuff中内容与数组FlashWBuff中内容一样
定义好的句子写到了地址0x0800c000中了
四、基于片内Flash的提示音播放程序
一、使用DAC输出周期2khz的正弦波
建议先用单音音频（比如2000Hz的正弦波）的wav数据进行实验，通过DAC或PCM音频模块能够基本还原出原始正弦波声音后，再用语言/音乐信号进行实验。

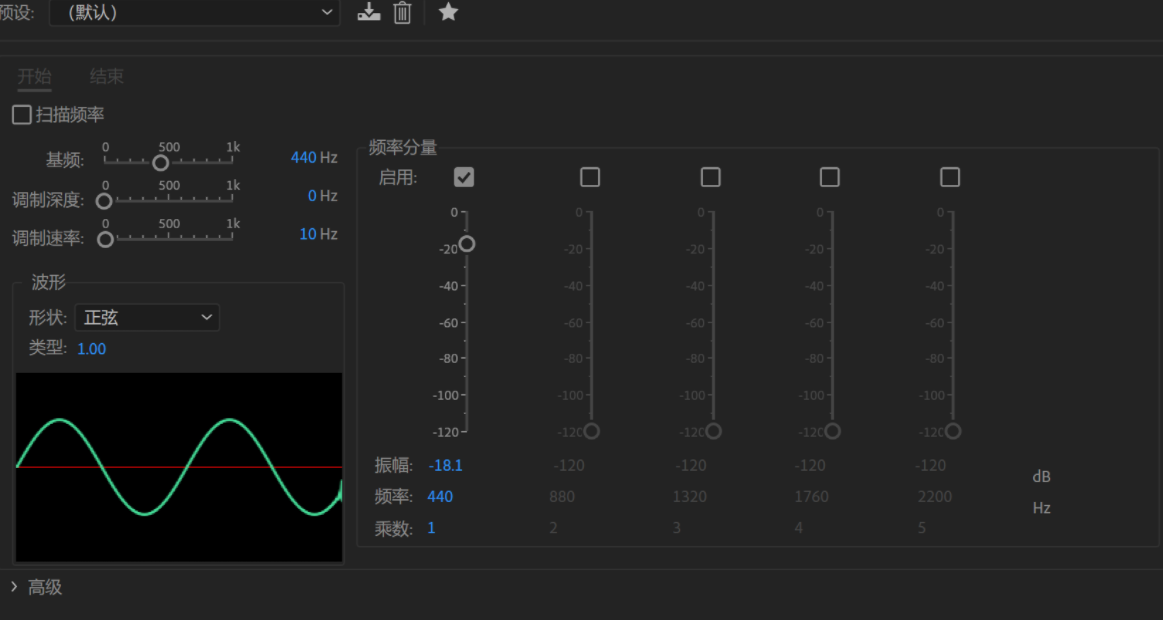

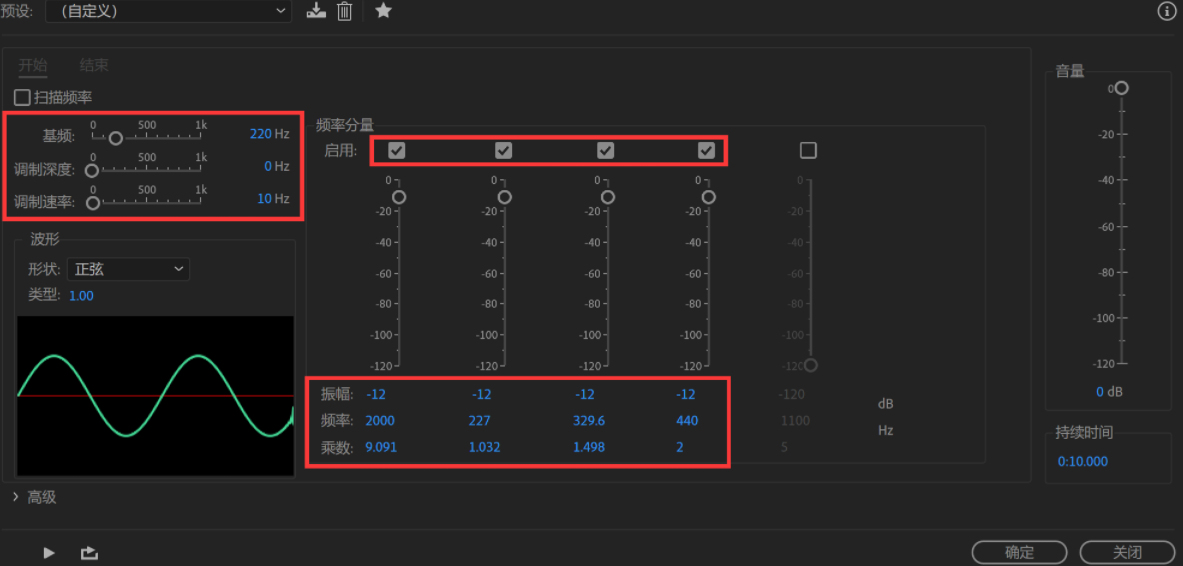

生成单音正弦波

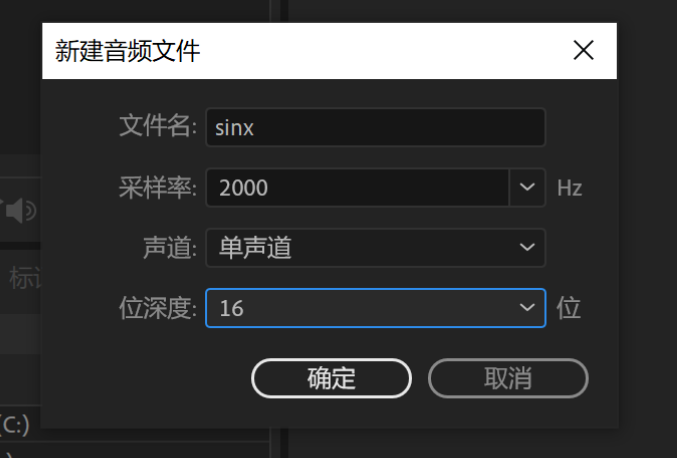

文件—>新建—>音频文件

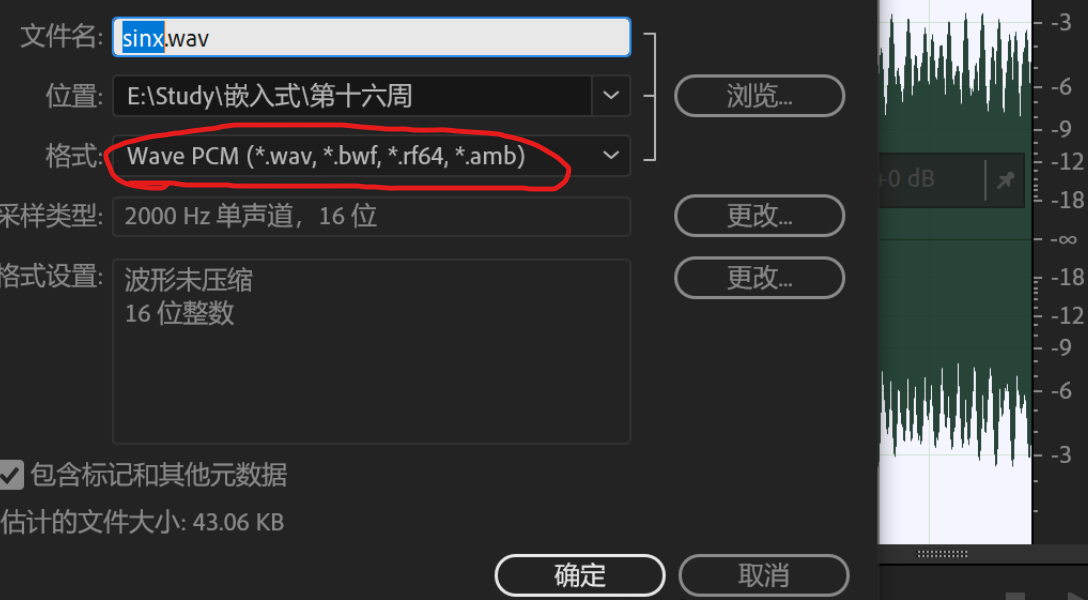

导出注意格式
用UltraEdit得到相关数据

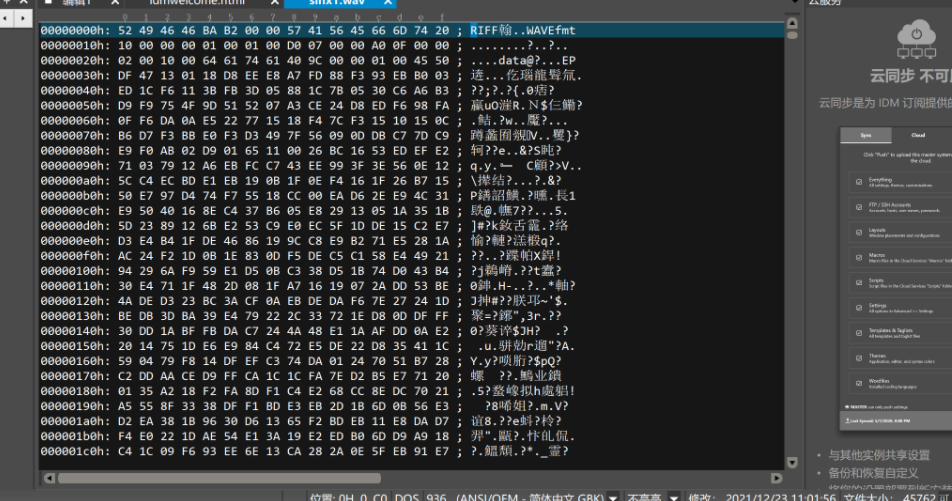

用UltraEdit打开刚才保存的wav文件

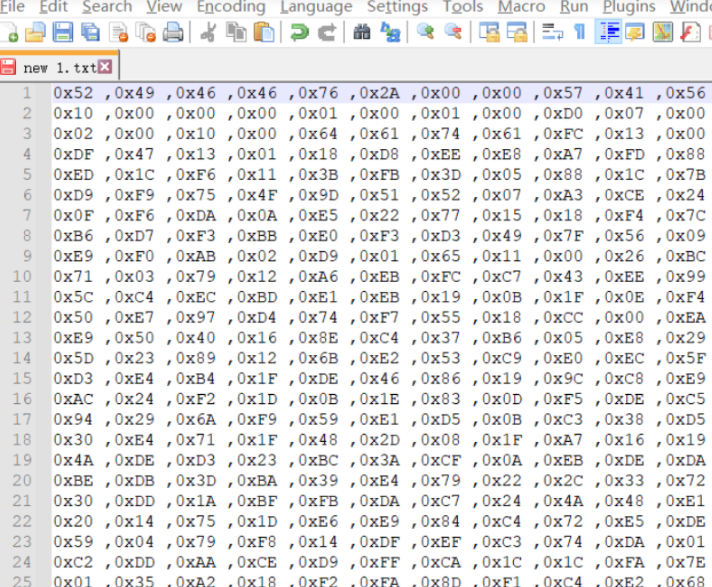

右键选择区间选定我们要的部分然后去note++里面把每一行开头加上0x，结果部分如下图
这里借用DAC生成正弦波的例程代码
链接：https://pan.baidu.com/s/18zsQG5mZXbjafPuAJEUkMg
提取码：706i

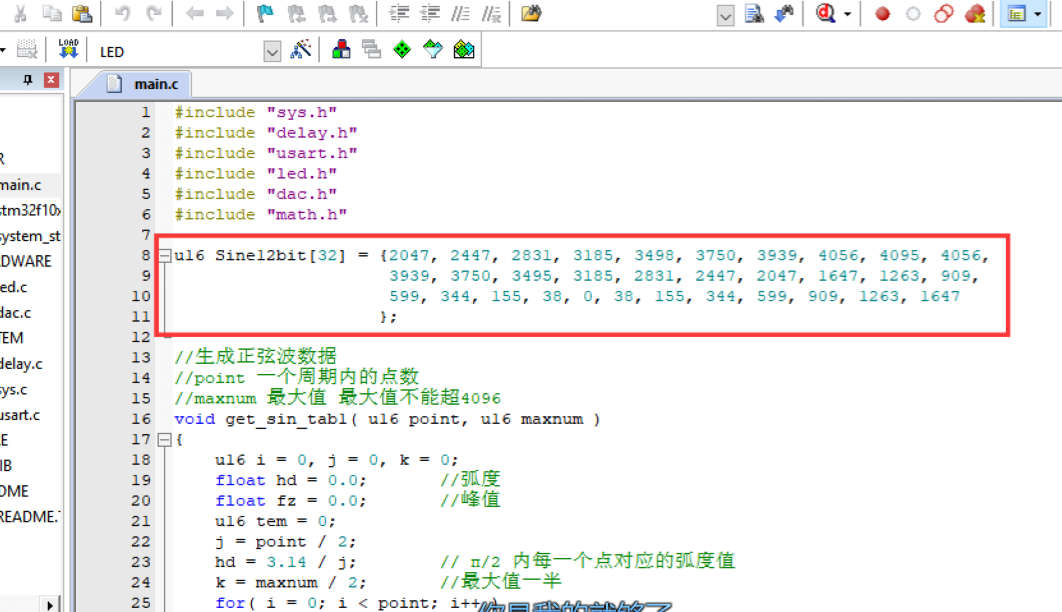

将内容复制到keil文件对应的位置，在下图红框中进行替换。
二、使用DAC输出数字音频歌曲数据转换为模拟音频波形输出

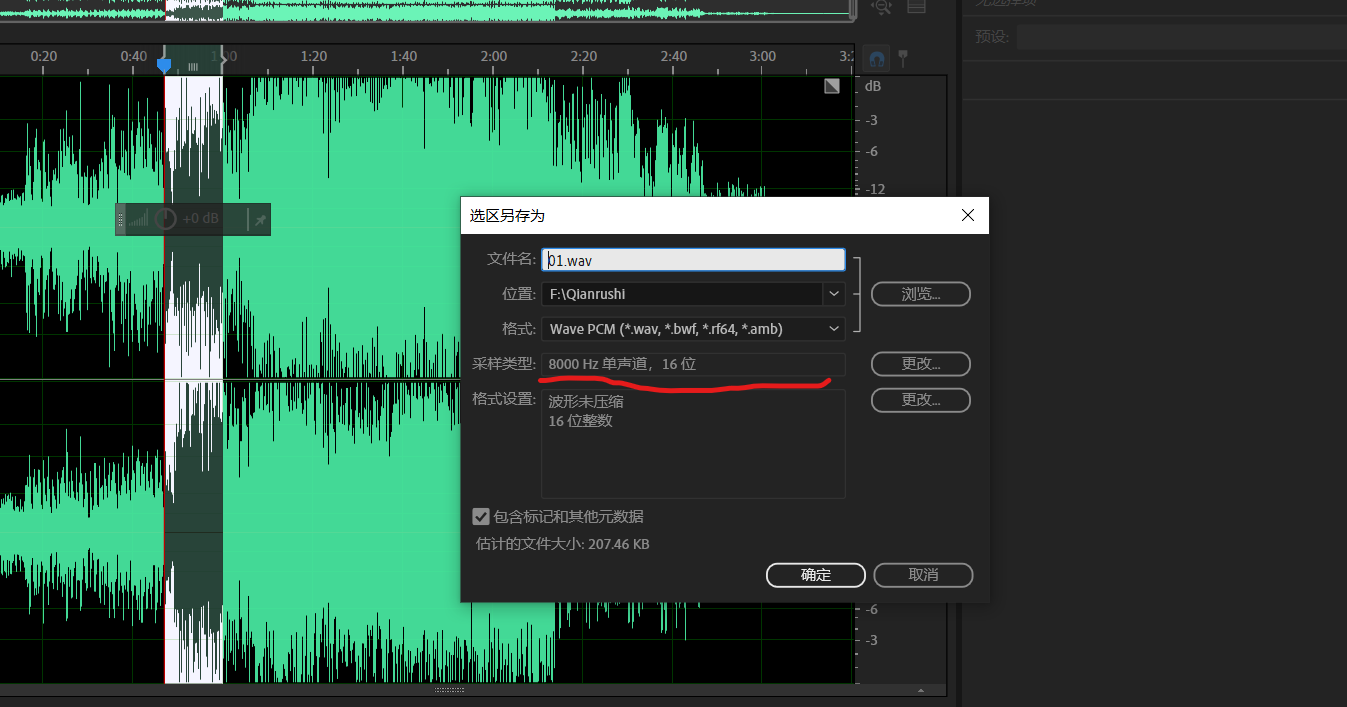

选择一段音频
然后后续步骤基本都相同了就不在截图了（记得改采集率）
