基于 ESP8266-12F 墨水屏天气时钟模块驱动记录

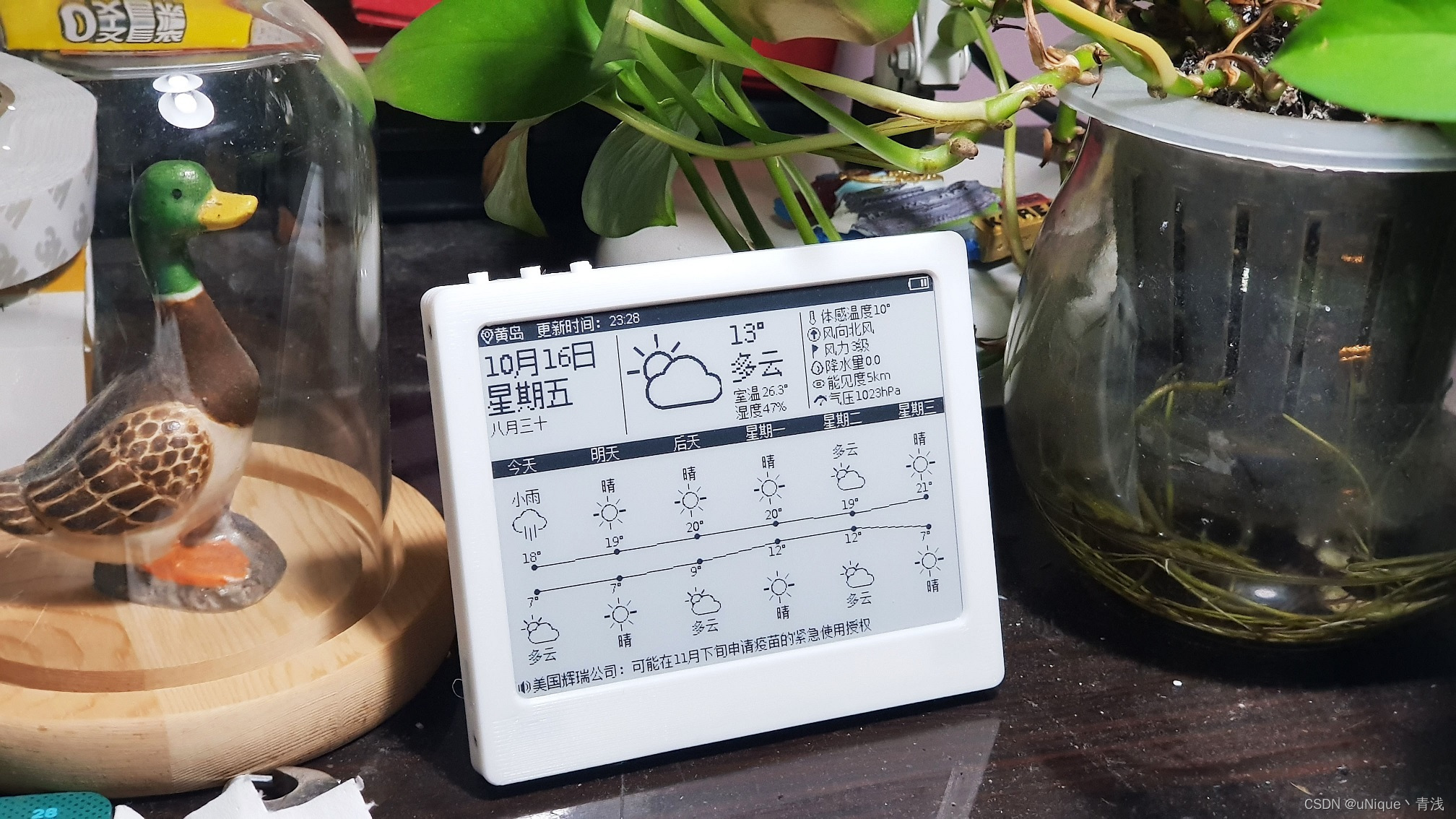

在这里插入图片描述

文章目录

基于 ESP8266-12F 墨水屏天气时钟模块驱动记录
前言
一、内容概述
二、代码分析

前言

偶然看上一块开源的 4.2 英寸墨水屏天气时钟 PCB，但其不提供源码，那就考虑自己 DIY 固件了。由于首次接触 8266 ，在制作的过程中，遇到了一些小问题。就想着把其中涉及的一些模块驱动方法做个整理，含各模块驱动源码。

一、内容概述

SHT20 温湿度传感器驱动
联网获取室外温度和天气
联网获取网络时间
网络连接状态提示
电源电压检测与板载 LED

二、代码分析

1.温湿度传感器 SHT20

由于硬件电路已固定，使用 Arduino 框架编程时。原本的sht20的驱动库因为接口A4，A5为固定接口无法继续使用。参考sht20的数据手册，在网上找到了一个软件 IIC 的库，通过写入对应的地址和命令，自行驱动 sht20，当然，得到的数据还需要以一定的公式转换为实际的温湿度，可参考数据手册。具体的温湿度获取代码如下所示：

#include "brzo_i2c.h"                  //IIC库

#define   dev_addr      0x40           // sht20命令宏，具体参考手册
#define   T_code        0xF3
#define   RH_code       0xF5
#define   add_w         0x80
#define   add_r         0x81
#define   user_code_w   0xE6
#define   user_code_r   0xE7
#define   RST_code      0xFE

unsigned char trig_T[2]={T_code};       // 温度测量命令
unsigned char trig_RH[2]={RH_code};     // 湿度测量命令
unsigned char ReadBuf[2];               // 温度或湿度数据缓存

char sda = 13;                          // sht20 数据总线
char scl = 14;                          // sht20 时钟总线

//===================SHT20初始化==================
void sht20Init(void)
{
  brzo_i2c_setup(sda,scl,500);          // 500是超时时间
}

//===================获取SHT20温度==================
float sht20GetTemp(void)
{
  sht20Init();
  brzo_i2c_start_transaction(dev_addr,100);     // brz的库需要填入7位地址,通信速率100KHz
  brzo_i2c_write(trig_T,1,true);                // 重复start信号为true；否则会通信不稳定
  brzo_i2c_end_transaction();
  delay(85);                                    // 温度测量完成时间：85ms
  brzo_i2c_start_transaction(dev_addr,100);
  brzo_i2c_read (ReadBuf,2 ,true);              // 直接读设备地址内存即可
  brzo_i2c_end_transaction();
  uint temp =(ReadBuf[0]<<8)|ReadBuf[1];
  float res = (temp*175.72)/65536-46.85;
  return res;
}
//===================获取SHT20湿度==================
float sht20GetHumi(void)
{
  brzo_i2c_start_transaction(dev_addr,100);     // brz的库需要填入7位地址,通信速率100KHz
  brzo_i2c_write(trig_RH,1,true);               // 重复start信号为true；否则会通信不稳定
  brzo_i2c_end_transaction();
  delay(29);                                    // 湿度测量完成时间：29ms
  brzo_i2c_start_transaction(dev_addr,100);
  brzo_i2c_read (ReadBuf,2 ,true);              // 直接读设备地址内存即可
  brzo_i2c_end_transaction();
  uint temp =(ReadBuf[0]<<8)|ReadBuf[1];
  float res = (temp*125)/65536-6;
  return res;
}

2.获取心知天气

考虑到初学者，具体说明一下吧。首先，需要注册一个心知天气的登陆账号，然后申请一个私钥 reqUserKey ，配合自己想要获取信息的城市，构建出完整的网址。其次，利用 Arduino 库方法就能够轻松地获取天气信息了。参考代码如下：

#include <ESP8266_Seniverse.h>     //心知天气库

WeatherNow     WN;                 // 创建心知天气的对象
//===================初始化信息==================
void initWeather()
{
   // 心知天气请求所需信息
  const char* reqUserKey = "你的私钥";           // 私钥
  const char* reqLocation = "beijing";           // 城市，如北京
  const char* reqUnit = "c";                     // 摄氏(c),华氏(f)
  WN.config(reqUserKey, reqLocation, reqUnit);
}

//===================获取天气信息==================
void getWeatherData()
{
  if(WN.update())
  {
    Serial.println(F("======Weahter Info======"));
    Serial.print("服务器响应码: ");
    Serial.println(WN.getServerCode());     // 获取服务器响应码
    Serial.print(F("天气 "));
    Serial.print(WN.getWeatherText());      // 获取当前天气（字符串格式）
    Serial.print(F(" "));
    Serial.println(WN.getWeatherCode());    // 获取当前天气（整数格式）
    Serial.print(F("温度: "));
    Serial.println(WN.getDegree());         // 获取当前温度数值
    Serial.print(F("最近更新: "));
    Serial.println(WN.getLastUpdate());     // 获取服务器更新天气信息时间
    Serial.println(F("========================"));
    Out_Temp = int(WN.getDegree());
    Out_weather = int(WN.getWeatherCode());
  }
}

3.获取网络时间

这部分的原理是：通过苏宁授时网址，得到网络时间的相关Json信息，然后通过解析相关信息，得到具体的网络时间。参考代码如下：

#include <ESP8266HTTPClient.h>          //网络时间库

HTTPClient http;                        // 网络时间对象
String GetUrl;                          // 网络时间网址
String response;                        // 返回网络时间

String ymd;                             //年-月-日
String hms;                             //时-分-秒

//===================初始化==================
void internetTimeInit(void)
{
  // 连接苏宁网站的授时网页
  GetUrl = "http://quan.suning.com/getSysTime.do";
  http.setTimeout(5000);
  http.begin(GetUrl);
}

//===================获取网络时间==================
void getRealTime(void)
{
  const size_t cap = JSON_OBJECT_SIZE(2)+30;    // 2条内容+30余量RAM
  DynamicJsonDocument doc(cap);                 // json解析
  int httpCode = http.GET();
  if (httpCode > 0){
    Serial.printf("[HTTP] GET... code: %d\n", httpCode);
    if (httpCode == HTTP_CODE_OK) {
    //读取响应内容
      response = http.getString();
      deserializeJson(doc,response);                        //解析json信息
      ymd = (doc["sysTime2"].as<String>()).substring(0,10); //得到年月日
      hms = (doc["sysTime2"].as<String>()).substring(11,19);//得到时分秒
    }
  }
  http.end();
}

4.获取网络连接状态

为了判断时钟的实时联网状态，需要进行网络连接状态的获取。这部分是利用 WiFi 库函数实现的，具体可以参考Google；CF是网络连接标志位，相关判断代码如下：

#include <ESP8266WiFi.h>          // wifi库

void internetState(void)
{
  if(WiFi.status()==3){
    CF = 1;                       // 返回值0-6，只有3才表示网络为连接状态
  }
}

5.电压检测与板载 LED

ESP8266-12F 的 ADC 接口对应 Arduino 中的 A0 口，ADC 的输入电压是 0-1V。板载 LED 的接口连接到了 GPIO2，其余的就没什么好说的了。

6.墨水屏驱动

微雪 4.2 寸屏的官方资料提供了一些例程，但是不够详细。并且部分代码写的过于复杂，如数据的显示。微雪的方法是将数据拆分成百位、十位等，然后再通过字符变量写入RAM，我对此进行了改进，通过引入 C 库函数 c_str 将字符串转换成字符，可以直接用字符串的方式写入变量。此处记录一下我的改进方法，对比官方的看看效果，参考代码如下：

6.1 官方代码

  char time_string[] = {'0', '0', ':', '0', '0', '\0'};
  time_string[0] = time_now_s / 60 / 10 + '0';
  time_string[1] = time_now_s / 60 % 10 + '0';
  time_string[3] = time_now_s % 60 / 10 + '0';
  time_string[4] = time_now_s % 60 % 10 + '0';

  paint.SetWidth(32);
  paint.SetHeight(96);
  paint.SetRotate(ROTATE_270);

  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 4, time_string, &Font24, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 80, 72, paint.GetWidth(), paint.GetHeight());
  epd.DisplayFrame();

6.2 改进代码

  String T_str = "Room-T: "+ String(Room_Temp) + " C";
  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 0, T_str.c_str(), &Font12, COLORED);
  epd.SetPartialWindow(paint.GetImage(), 2*STEP, 18*STEP, paint.GetWidth(), paint.GetHeight());
  epd.DisplayFrame();
