一、Flash原理
不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了 1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列，其 FLASH 容量一般为 512K 字节，属于大容量芯片。
Flash的编程原理都是只能将1写为0，而不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。
STM32F1 的闪存（Flash）模块：主存储器、信息块、闪存存储器接口寄存器
①主存储器。该部分用来存放代码和数据常数（如 const 类型的数据）。对于大容量产品，其被划分为 256 页，每页 2K 字节。注意，小容量和中容量产品则每页只有 1K 字节。
②信息块。该部分分为 2 个小部分，其中启动程序代码，是用来存储 ST 自带的启动程序，用于串口下载代码，当 BOOT0 接 V3.3， BOOT1 接 GND 的时候，运行的就是这部分代码。用户选择字节，则一般用于配置写保护、读保护等功能。
③闪存存储器接口寄存器。该部分用于控制闪存读写等，是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理；编程与擦除的高电压由内部产生。
在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。
下图是Flash的一些主要特性：
二、创建STMcube工程
1、选择芯片

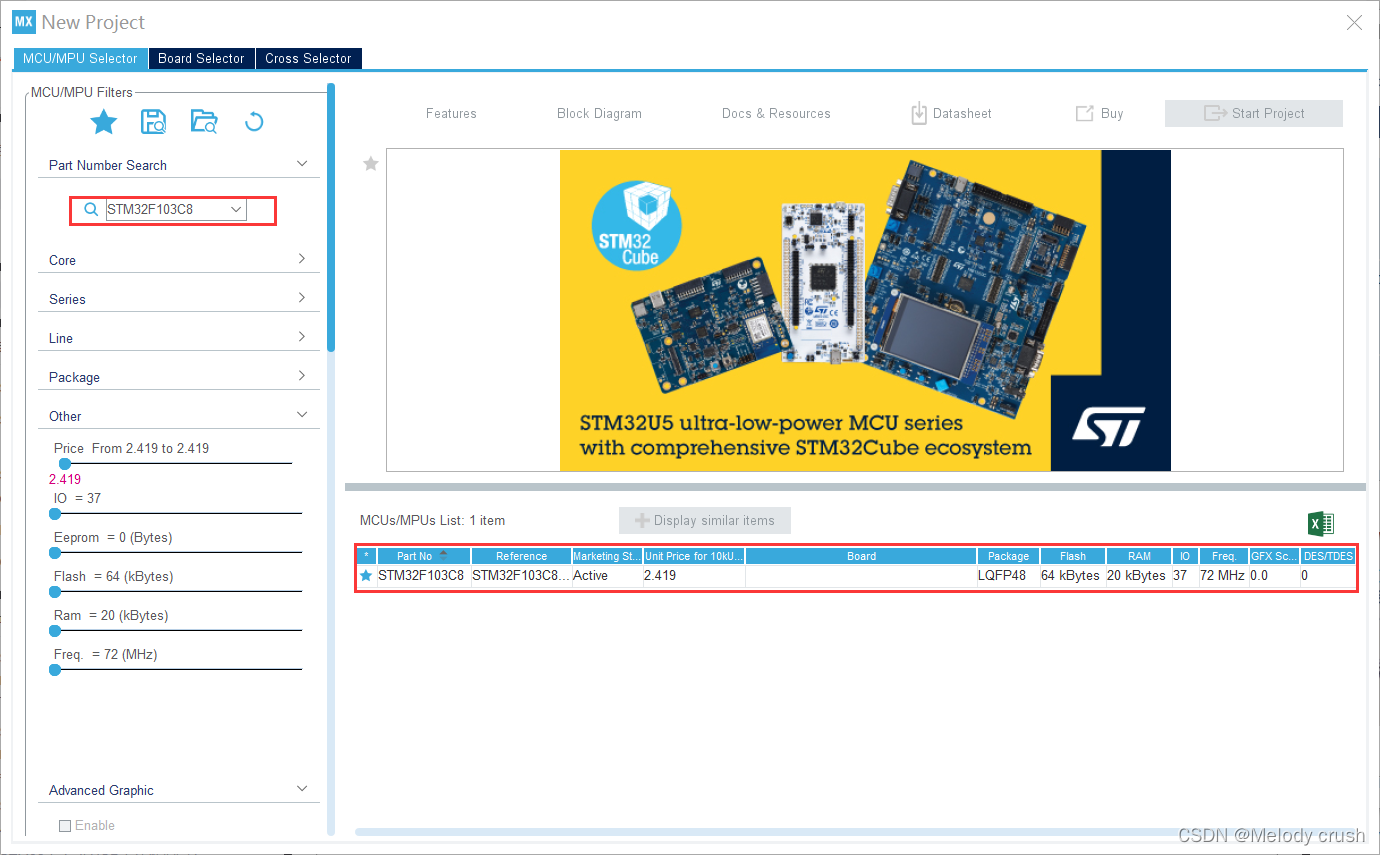

芯片就选择我们所用的STM32F103C8：

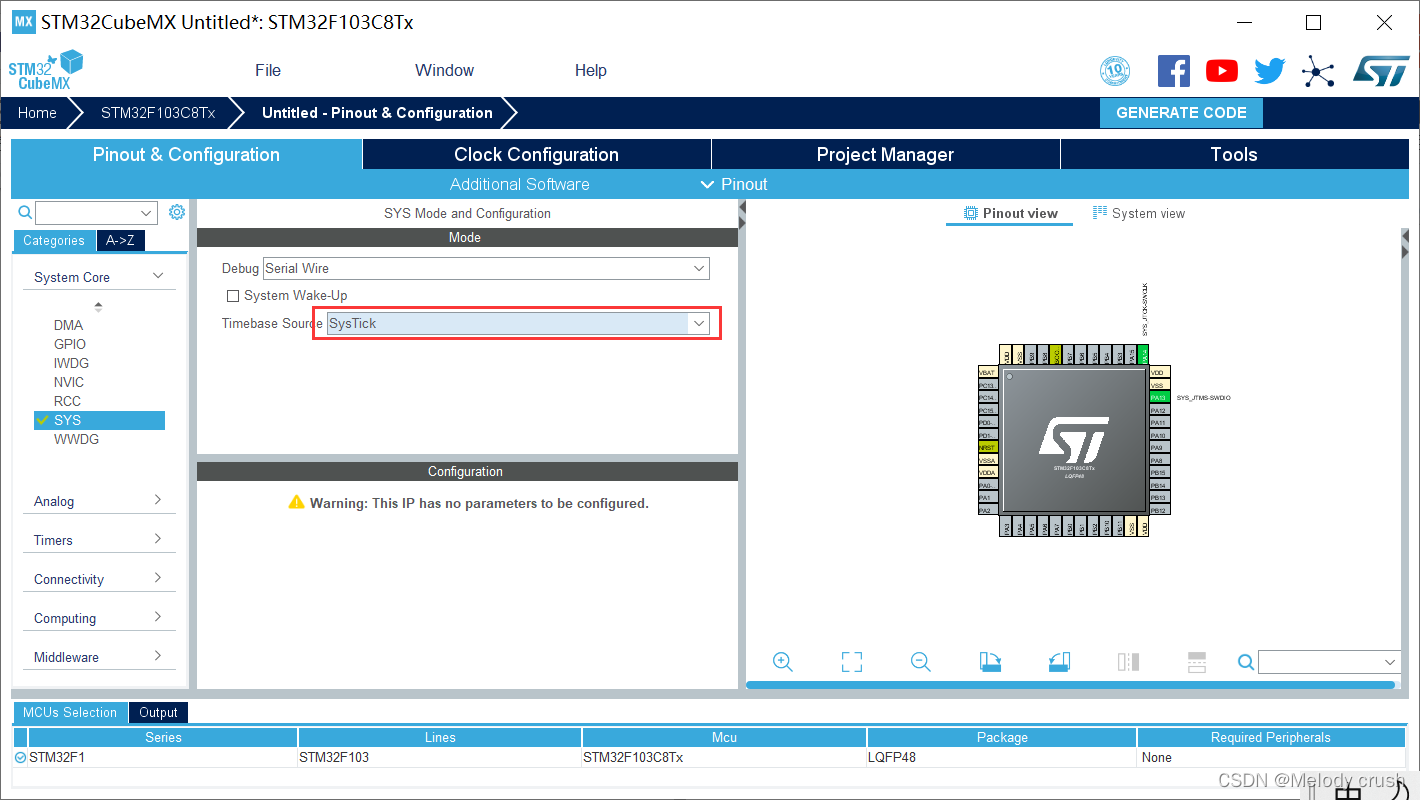

2、配置定时器

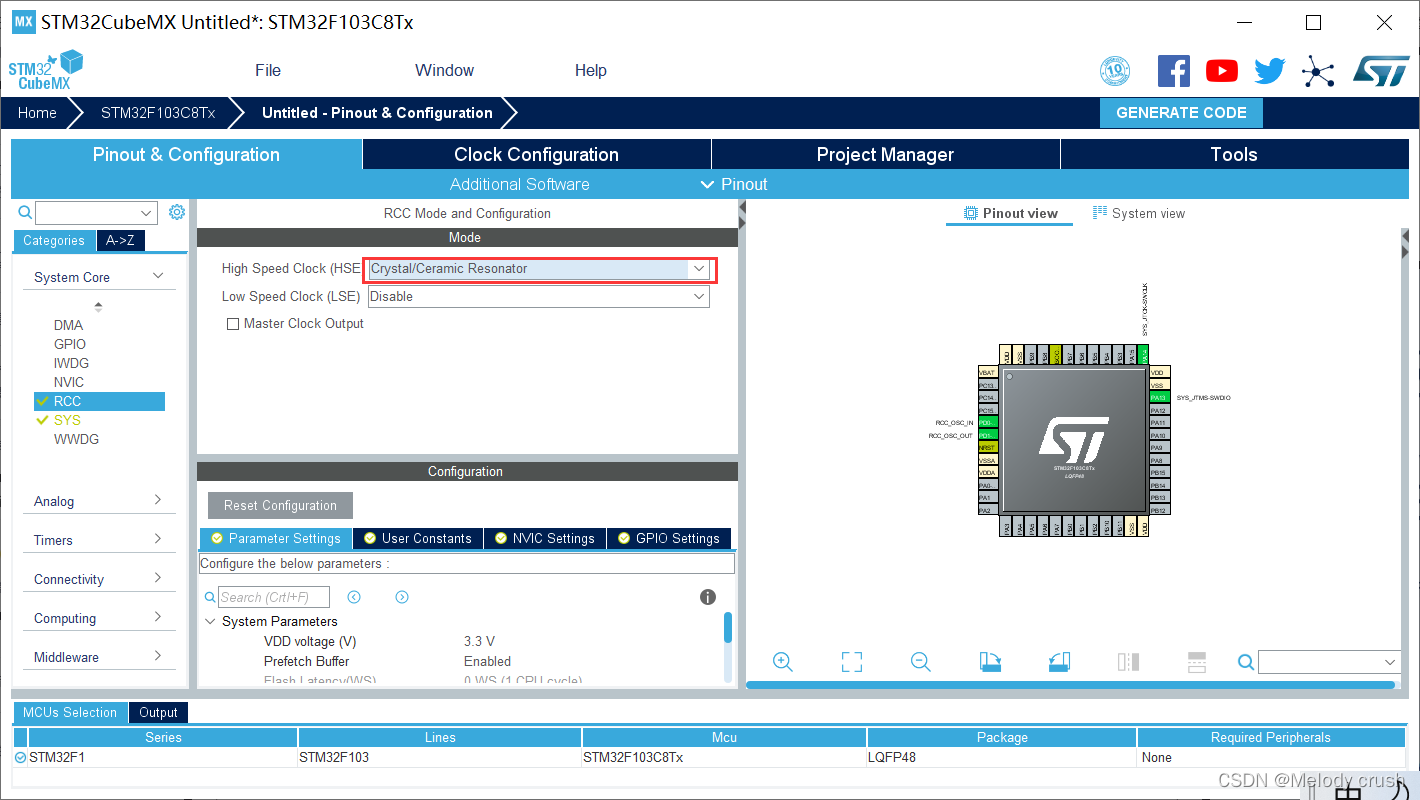

3、打开外部时钟

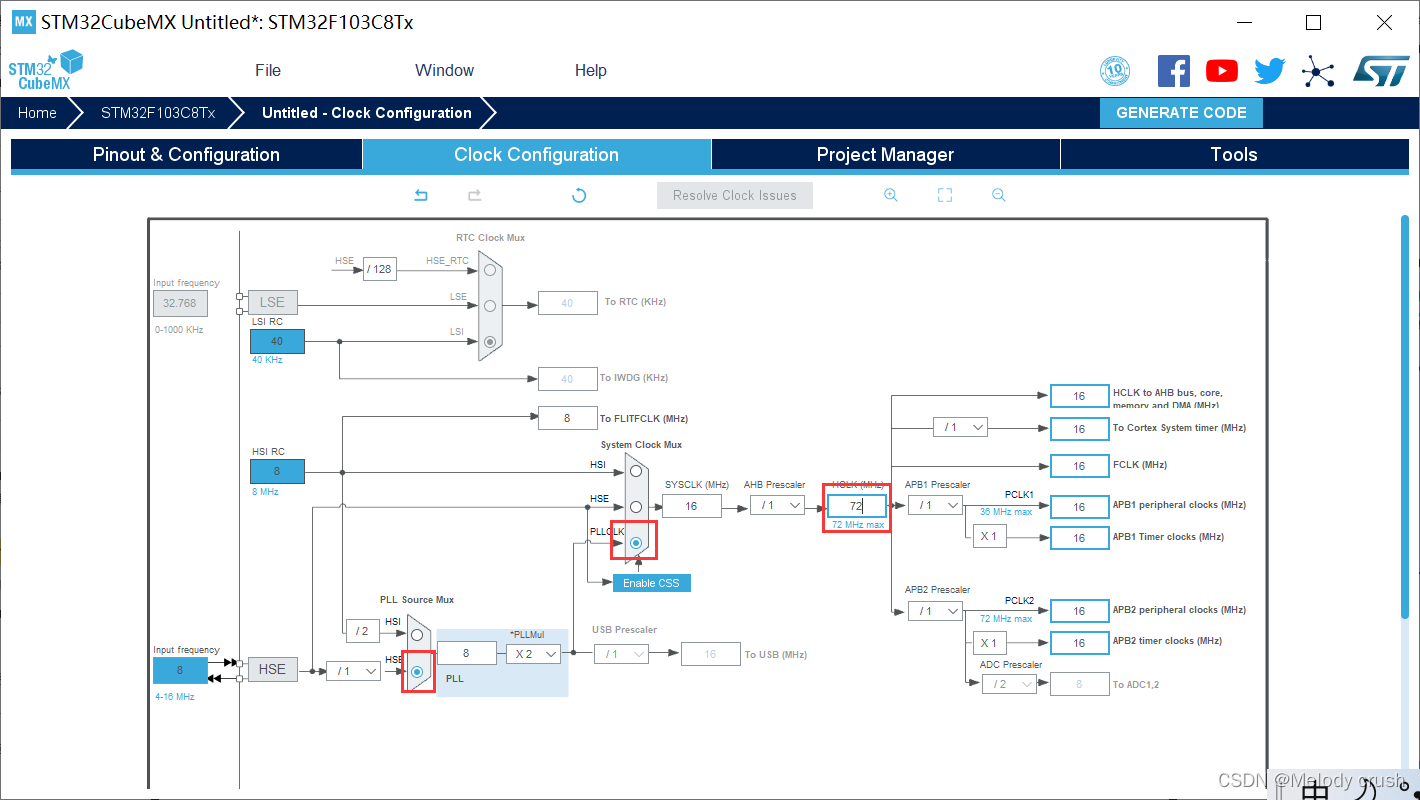

配置时钟：
4、配置管脚

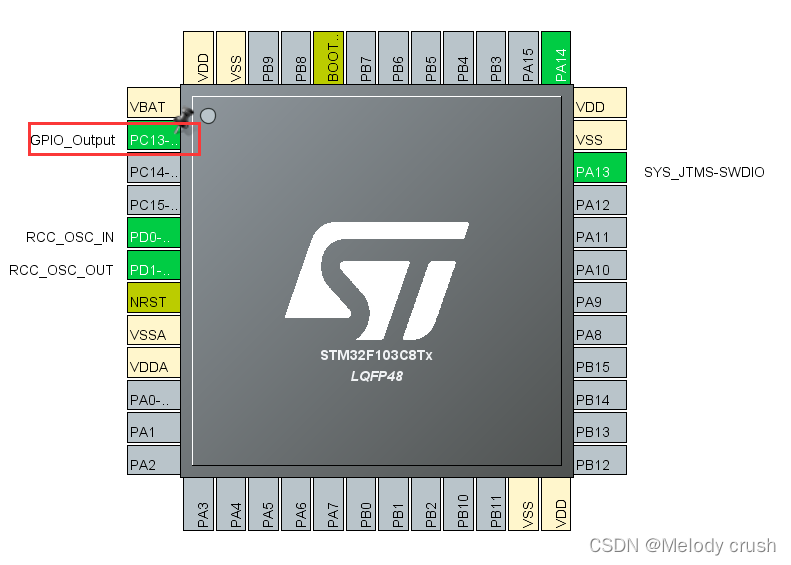

对应外设c8t6本身设计好的PC13 LED灯：

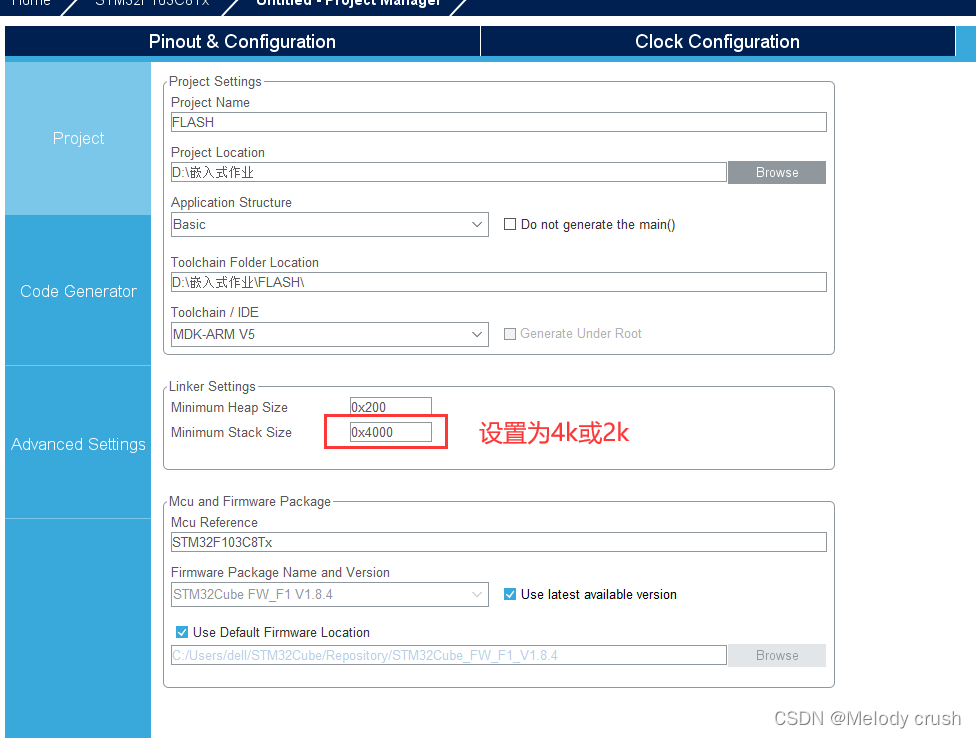

5、设置堆栈大小
三、在keil工程下的配置

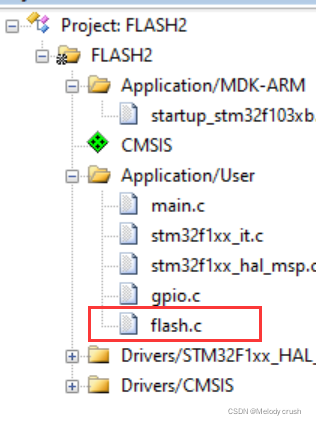

将事先准备好的flash.c 及flash.h加入到工程中：

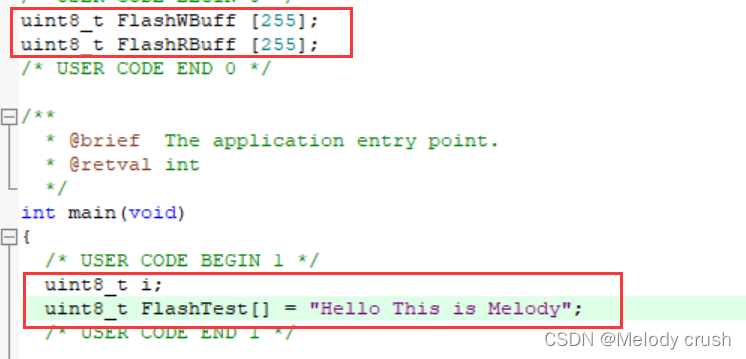

添加代码如下图所示：

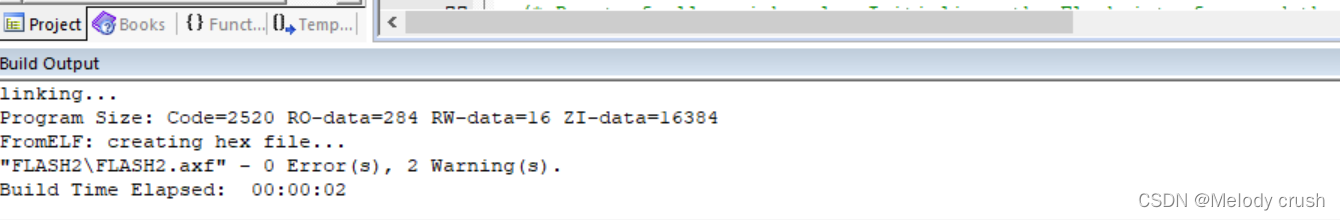

编译成功：
三、keil工程调试
1、STlink连线说明

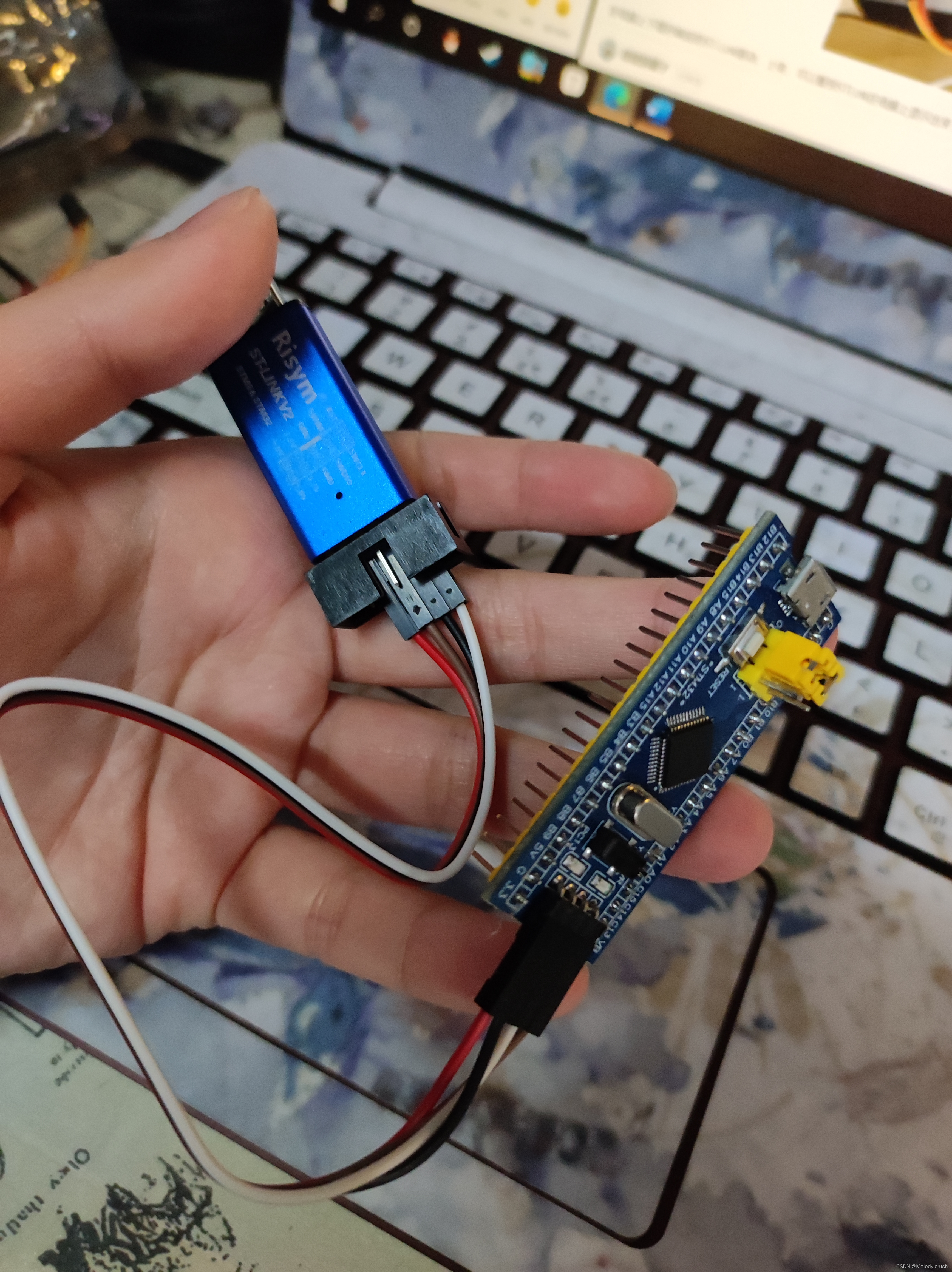

接线：
| ST-LINK | STM32 |
|---|---|
| SWCLK/TCK | SWCLK/TCK |
| SWDIO/TMS | SWDIO/TMS |
| GND | GND |
| VCC | VCC |

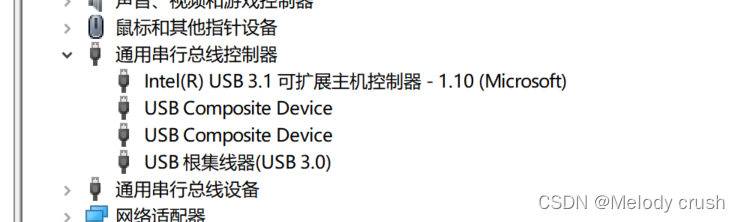

在电脑上下载好响应的ST-Link驱动，上电，可以看到STLink在电脑上显示出来了，可以说明ST-Link 驱动已经安装完成。接下来只需要在 mdk 工程里面配置一下 ST-Link即可。
2、keil配置

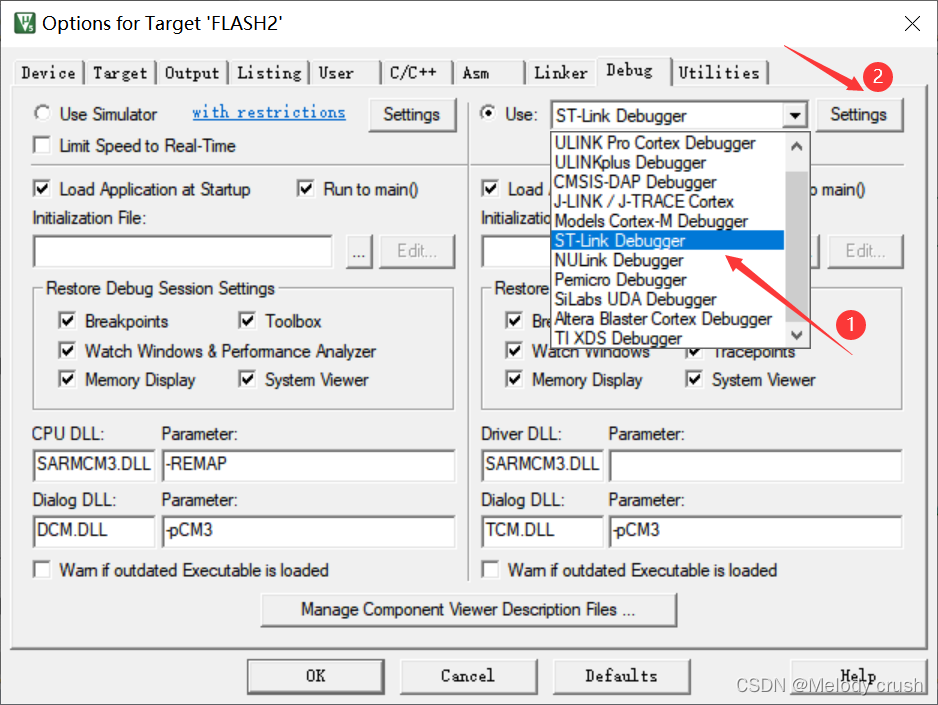

点开魔法棒进行配置，在 Debug 选项卡中，选择ST-Link Debugger。

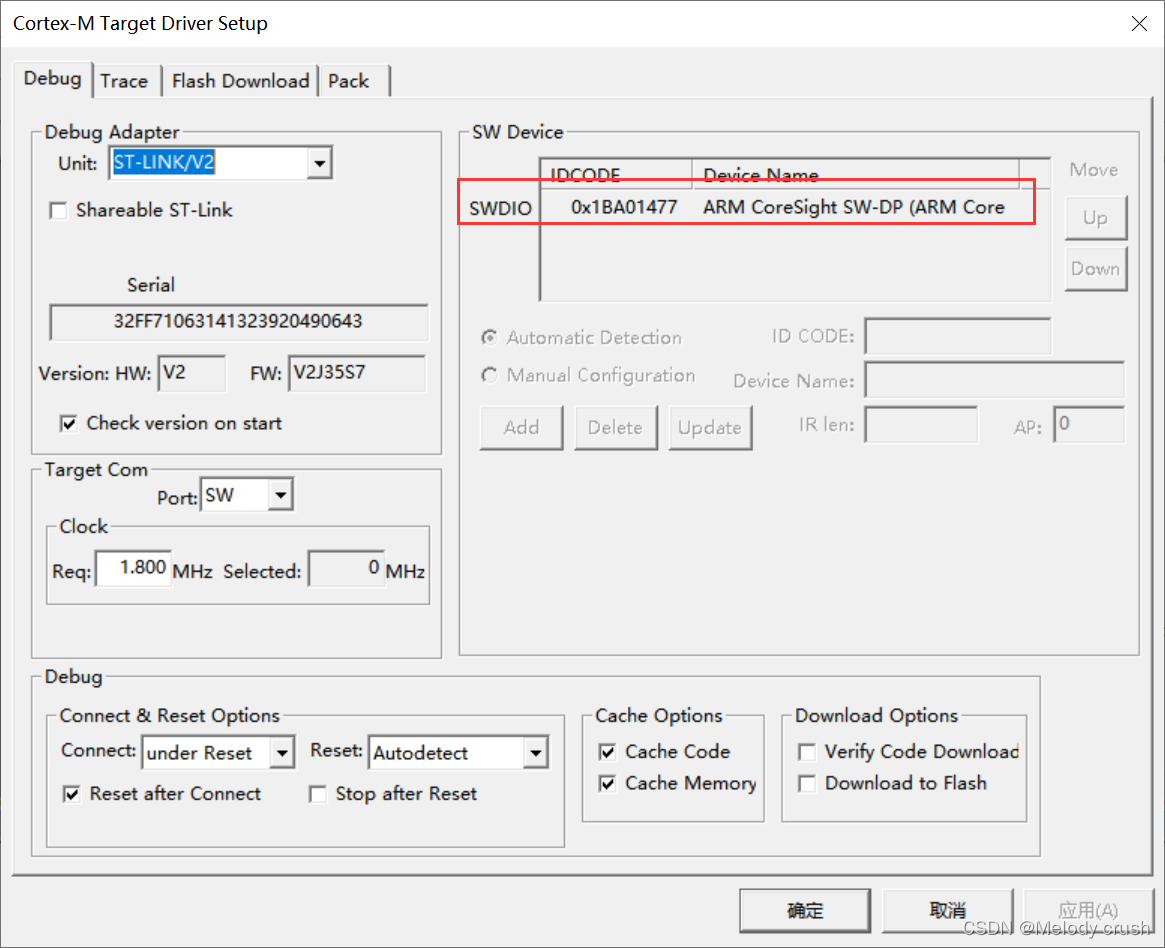

如果右侧IDCODE有显示的话就是连接成功了：
点击load下载程序到板子上：
3、调试

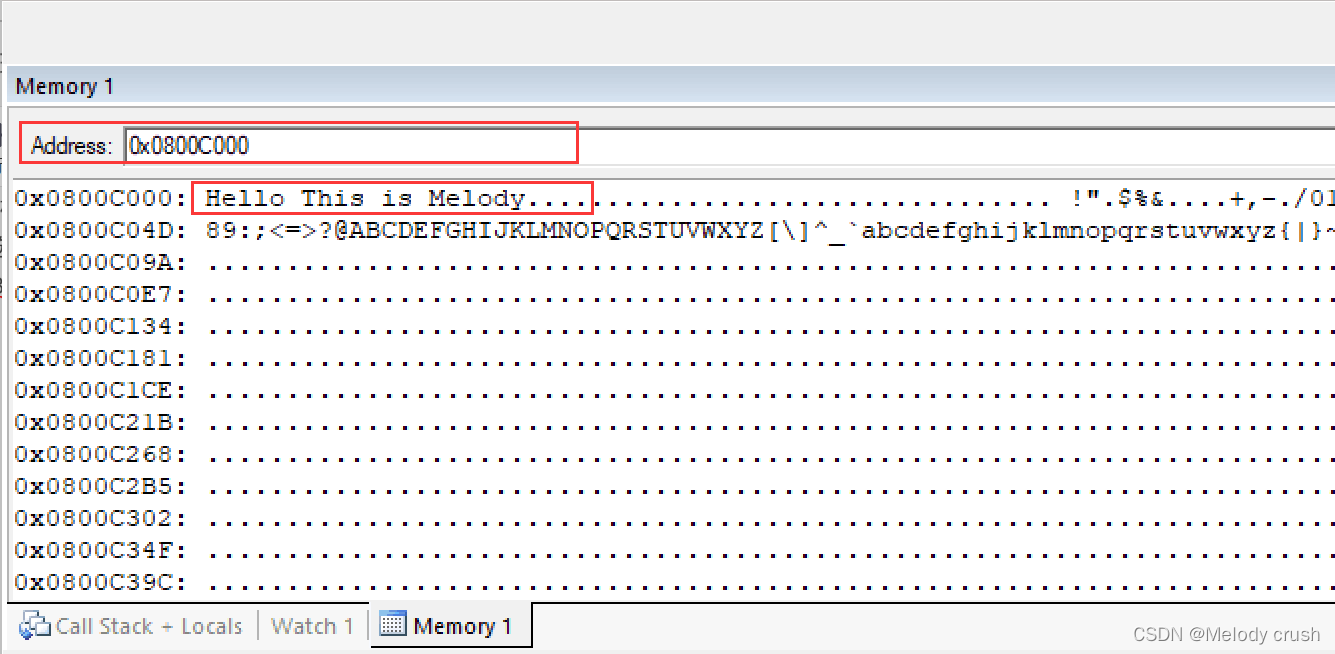

一直连接上板子然后进入debug，千万不要选择仿真调试，点击视图—>观测窗口—>随便选择一个窗口，紧接着在右下角的Memory1窗口中输入我们存储数据的地址0x0800C000，点击全速运行，可以看到板子上的PC13 LED亮起，然后Memory 1窗口中出现之前存储的数据，证明数据成功写入：
断电之后再次上电进行调试，可以看到上次写入的数据还在其中，证明已经将数据写入到flash中。
