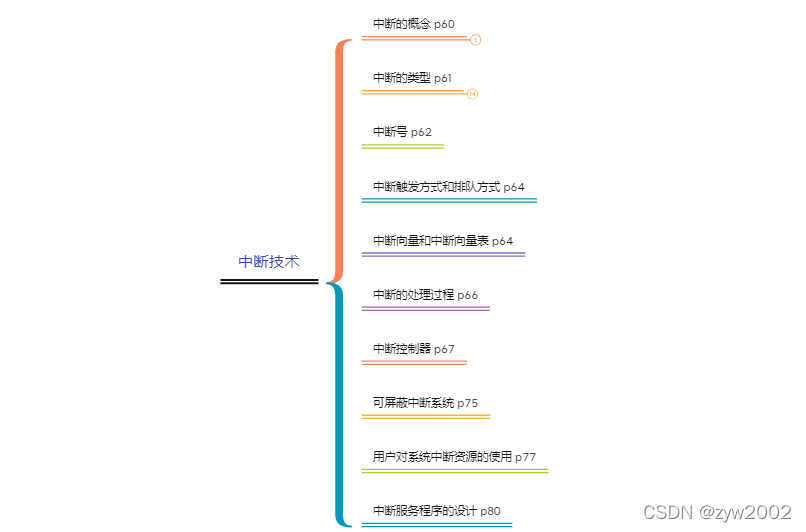

3. 中断技术

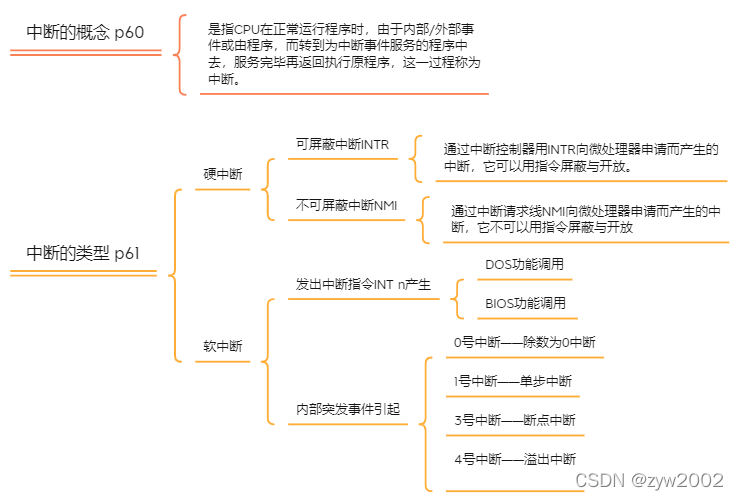

3.1 中断的概念和类型

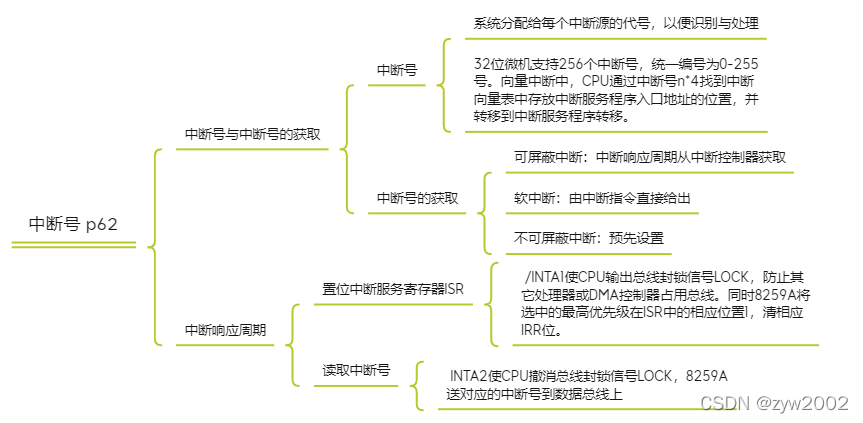

3.2 中断号

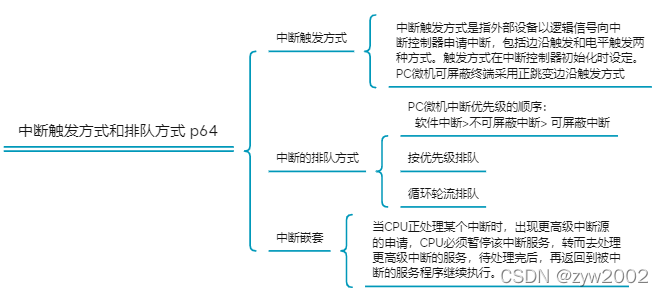

3.3 中断触发方式和排队方式

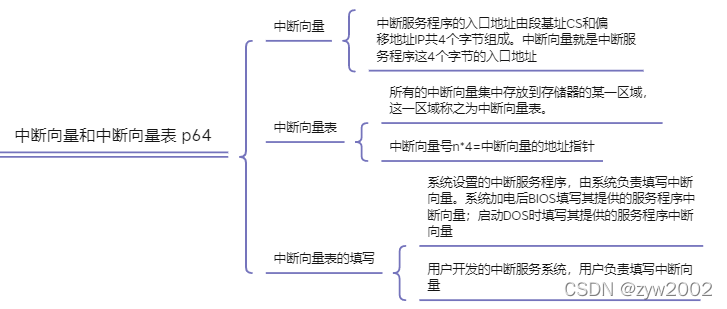

3.4 中断向量和中断向量表

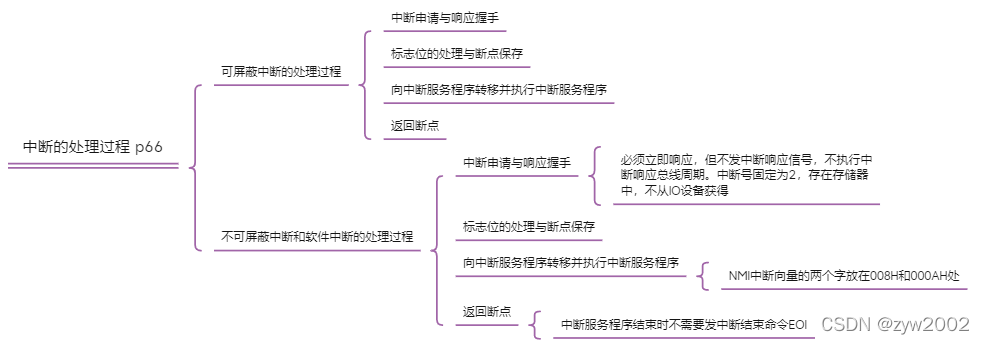

3.5 中断的处理过程
3.6 中断控制器

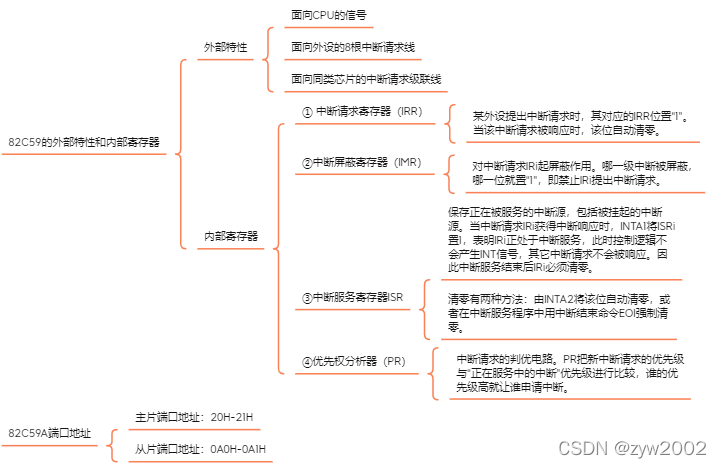

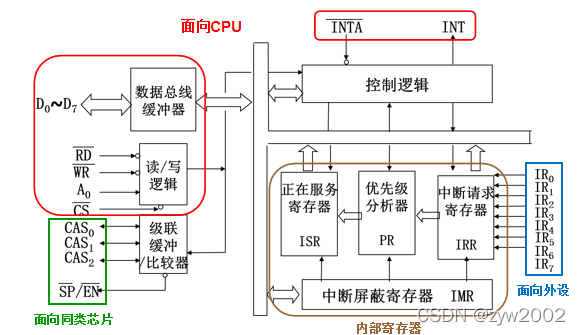

3.6.1 82C59的外部特性和内部寄存器及端口地址

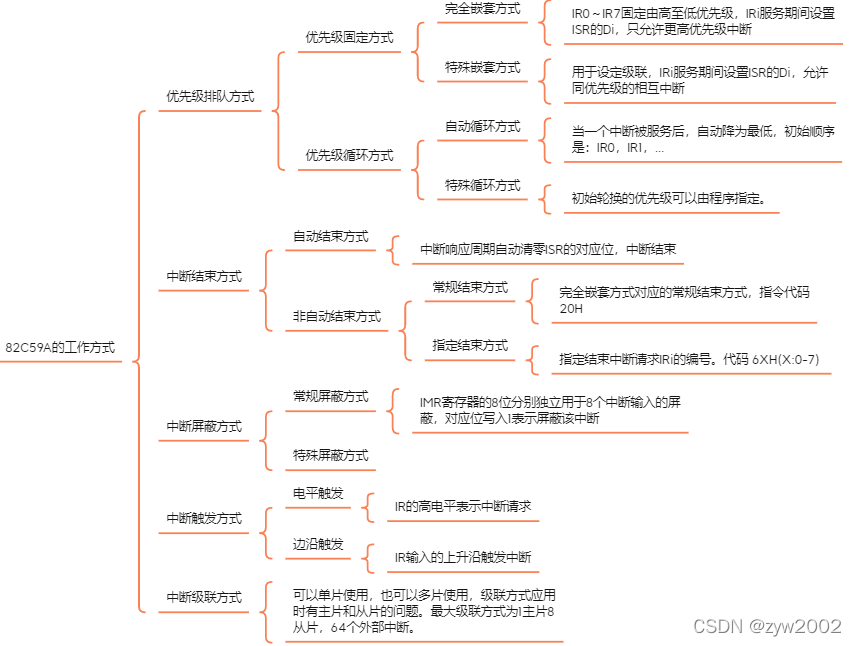

3.6.2 82C59的工作方式

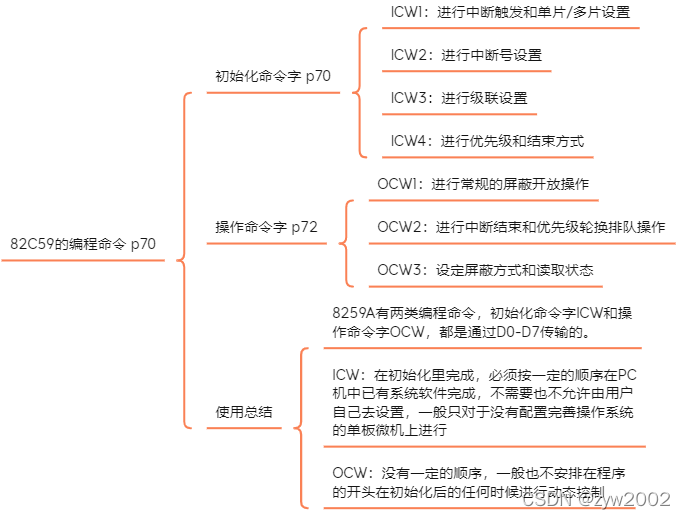

3.6.3 82C59的编程命令
初始化命令顺序

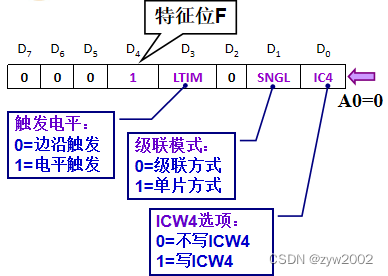

- ICW1 ： A0=0
【例】若259A采用电平触发，单片使用，需要 ICW4（对16位机以上，D0=1），则：
MOV AL，00011011B ；ICW1的内容
OUT 20H，AL ；写入ICW1端口 （A0=0）

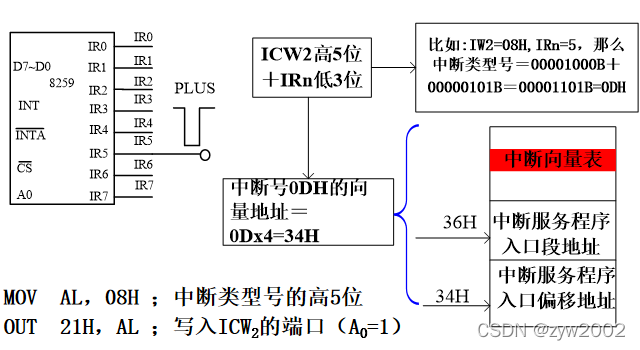

- ICW2 ： A0=1
【例】硬盘中断号0DH，即00001101B
- ICW3 ： A0=1
- 主片ICW3设置:
1:主片的某个IR上连有从片
0:主片的某个IR上未连从片
- 从片ICW3设置
从片ICW3：从片的INT引脚连到主片的IR引脚编号：000-111
【例】从片A和从片B的请求线INT连到主片的IR3和IR6
- 主片ICW3设置:
主片的ICW3=01001000B=48H
MOV AL，48H ；主片的ICW3
OUT 21H，AL
从片A的ICW3=00000011B=03H
MOV AL，02H ；从片A的ICW3
OUT 0A1H，AL
从片B的ICW3=00000110B=06H
MOV AL，06H ；从片A的ICW3
OUT 0B1H，AL

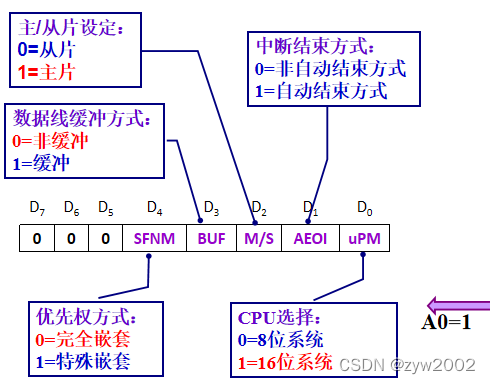

- ICW4 : A0=1
【例】某计算机的CPU为8086，8259A与系统总线之间采用缓冲器连接，非自动结束方式，只用1片259A，正常完全嵌套。
ICW4=00001101B=0DH，相应的初始化程序段：
MOV AL，0DH
OUT 21H，AL
- OCW1: A0=1
用于设定中断屏蔽，每一位对应一个中断输入。0=开放，1=屏蔽.
【例】要使中断源IR3开放，其余被屏蔽则： OCW1=11110111B=F7H。在主程序中，在开中断之前，写相应的程序段：
MOV AL，0F7H
OUT 21H，AL ；OCW1内容送端口
IN AL，21H ；回读21H端口的内容

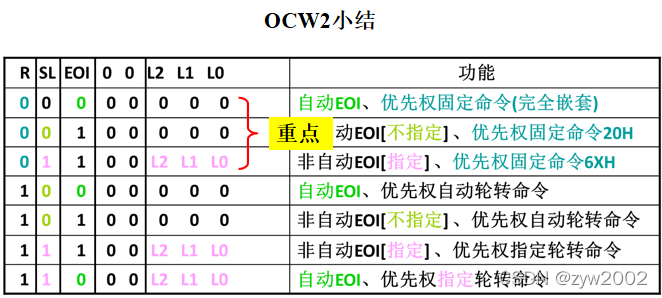

- OCW2 A0=0
- 中断结束控制（OCW2格式中的D6）
当初始化命令ICW4选用非自动结束方式
时（D5=1） ，就利用OCW2来控制中断结束：
SL（D6）=0 结束当前中断
OCW2=00100XXXB(L2-L0=任意值,常用000）
SL（D6）=1，结束指定中断
OCW2=01100L2L1L0
例：指定IR5的中断结束，则：
OCW2=01100101B=65H - 作中断优先级排队控制
- 中断结束控制（OCW2格式中的D6）
【例】要对IR3中断指定中断结束方式, OCW2=01100011B=63H。在中断服务程序中，中断返回指令IRET前，写相应的程序段：
MOV AL，63H
OUT 20H，AL ；写入OCW2端口(A0=0)
【例】对IR3中断采用不指定中断结束方式,， OCW2=00100000B=20H。在中断服务程序中， 中断返回指令IRET前，写相应的程序段
MOV AL，20H
OUT 20H，AL ；写入OCW2端口(A0=0)

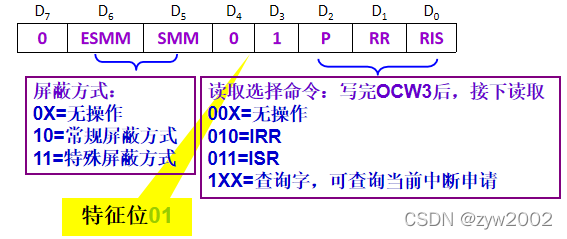

- OCW3 A0=0
读取8259A的IRR，ISR寄存器的内容
设置特定屏蔽方式
查询中断方式
读状态操作
8259A内部有3个寄存器IRR，ISR，IMR可供CPU读出当前的内容。
-
读IRR和ISR的方法
CPU先指定读哪个寄存器，然后再发IN指令，才能读取ISR和IRR中的内容。当8259A初始化后，自动指向读IRR寄存器。 -
读IMR的方法
不需要先发指定命令，只要读奇地址端口。【例】读ISR寄存器的内容
通过OCW3指定被读的寄存器,OCW3为00001011B，表示下个RD要读ISR，用IN指令读出ISR寄存器的内容MOV AL，0BH ；OCW3表示读ISR OUT 20H，AL ；20H为OCW3的口地址 IN AL，20H ；读ISR寄存器【例】读IRR寄存器的内容
通过OCW3指定被读的寄存器，OCW3为00001010B，表示下个RD要读IRR；用IN指令读出IRR寄存器的内容MOV AL，0AH ；OCW3表示读IRR OUT 20H，AL ；20H为OCW3的口地址 IN AL，20H ；读IRR寄存器【例】读查询字(查询有无中断－写ISR)
分两步：通过OCW3发送出查询命令， OCW3为00001100B，表示下个RD要读查询字，用IN指令读出查询字的内容。MOV AL，0CH ；用OCW3发送查询命令 OUT 20H，AL ；20H为OCW3的口地址 IN AL，20H ；读查询字
查询字的格式：
8259A的编程命令使用总结
8259A有两类编程命令，初始化命令字ICW和操作命令字OCW，都是通过D0-D7传输的。
ICW：在初始化里完成，必须按一定的顺序；在PC机中已有系统软件完成，不需要也不允许由用户自己去设置；一般只对于没有配置完善操作系统的单板微机上进行
OCW：没有一定的顺序，一般也不安排在程序的开头；在初始化后的任何时候进行动态控制

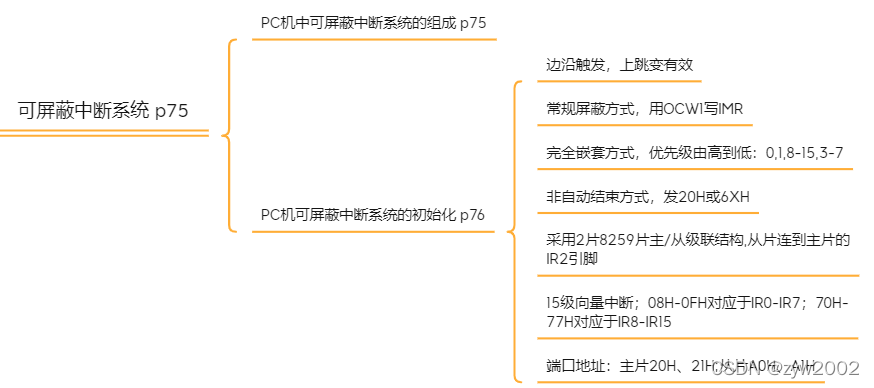

3.7 可屏蔽中断系统
系统初始化
主片：
ICW1=11H；边沿触发，多片，要ICW4
ICW2=08H；中断号高5位
ICW3=04H；主片的IR2接到从片上，D2=1
ICW4=01H；非缓冲，全嵌套，16位CPU
从片：
ICW1=11H,ICW2=70H,ICW3=02H, ICW4=01H
初始化主片：
INTA00 EQU 20H
INTA01 EQU 21H
MOV AL，11H ；ICW1
OUT INTA00H，AL
JMP SHORT $+2 ；I/O端口延时要求
MOV AL，08H ；ICW2
OUT INTA01H，AL
JMP SHORT $+2
MOV AL，04H ；ICW3
OUT INTA01H，AL
JMP SHORT $+2
MOV AL，01H ；ICW4
OUT INTA01H，AL
初始化从片：
INTB00 EQU 0A0H
INTB01 EQU 0A1H
MOV AL，11H ；ICW1
OUT INTB00H，AL
JMP SHORT $+2 ；I/O端口延时要求
MOV AL，70H ；ICW2
OUT INTB01H，AL
JMP SHORT $+2
MOV AL，02H ；ICW3
OUT INTB01H，AL
JMP SHORT $+2
MOV AL，01H ；ICW4
OUT INTB01H，AL
3.8 用户对系统中断资源的使用

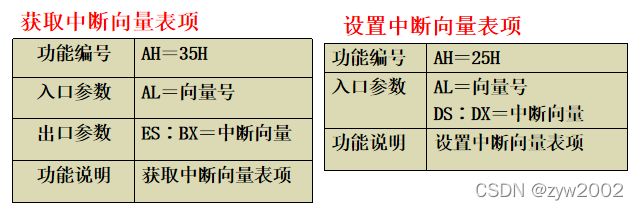

3.8.1 修改中断向量
; 取N号中断的原中断向量并保存
CLI ；修改中断向量时要关中断！
MOV AH, 35H
MOV AL, N
INT 21H
MOV OLD_SEG，ES
MOV OLD_OFF，BX
;设置N的新中断向量
PUSH DS
MOV DX, SEG INTRnew ;取新中断向量段基地址
MOV DS, DX
MOV DX, OFFSET INTnew ;取新中断向量偏移地址
MOV AL, N ;中断类型号为N
MOV AH, 25H
INT 21H
POP DS
IN AL，21H ；8259开中断
AND AL，0FBH ;1111 1011B 开发IR2
OUT 21H，AL
STI
；发完数据后恢复原中断向量
MOV DS, OLD_SEG
MOV DX, OLD_OFF
MOV AL, N
MOV AH, 25H
INT 21H
3.8.2 发中断屏蔽/开放和中断结束指令
主程序中写OCW1执行中断屏蔽与开放
中断服务程序中写OCW2，发中断结束指令EOI
NEW_INT PROC FAR
STI ;开中断
；寄存器进栈
；服务程序主体
；向主/从82C59A发中断结束命令
MOV AL, 20H
OUT 0A1H, AL
OUT 20H,AL
；寄存器进栈
；中断返回
IRET
NEW_INT ENDP
开放IRQ2中断的方法：
IN AL，21H ；读IMR寄存器
AND AL，0FBH ；对应IRQ2的位置0
OUT 21H，AL
关闭IRQ2中断的方法：
IN AL，21H ；读IMR寄存器
OR AL，04H ；对应IRQ2的位置1
OUT 21H，AL
