[嵌入式]基于STC89C52单片机和DTH11温湿度传感器的温湿度测量系统

中文数据手册连接：https://www.aliyundrive.com/s/ypXaA8Kb6aw【阿里云盘】

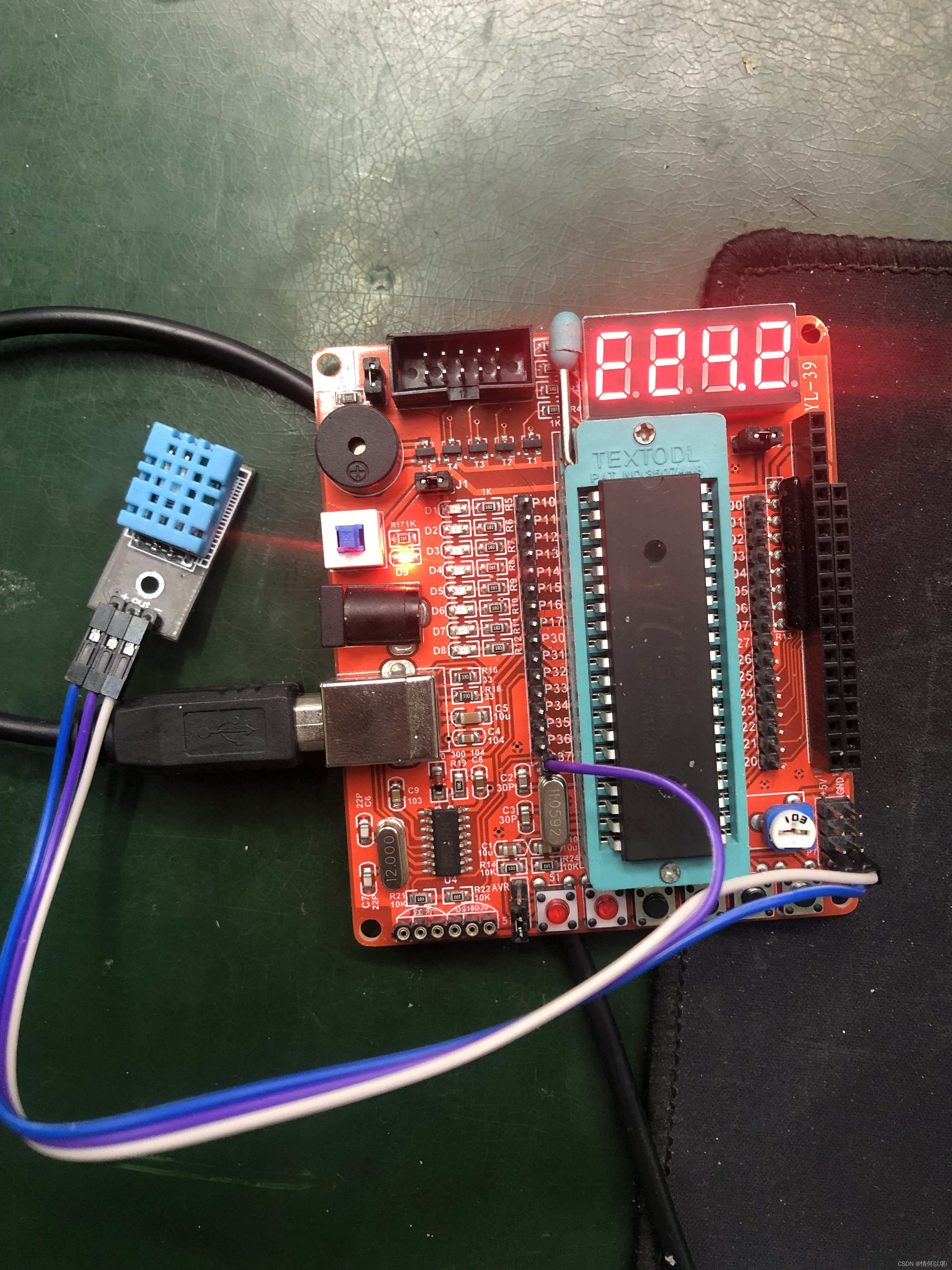

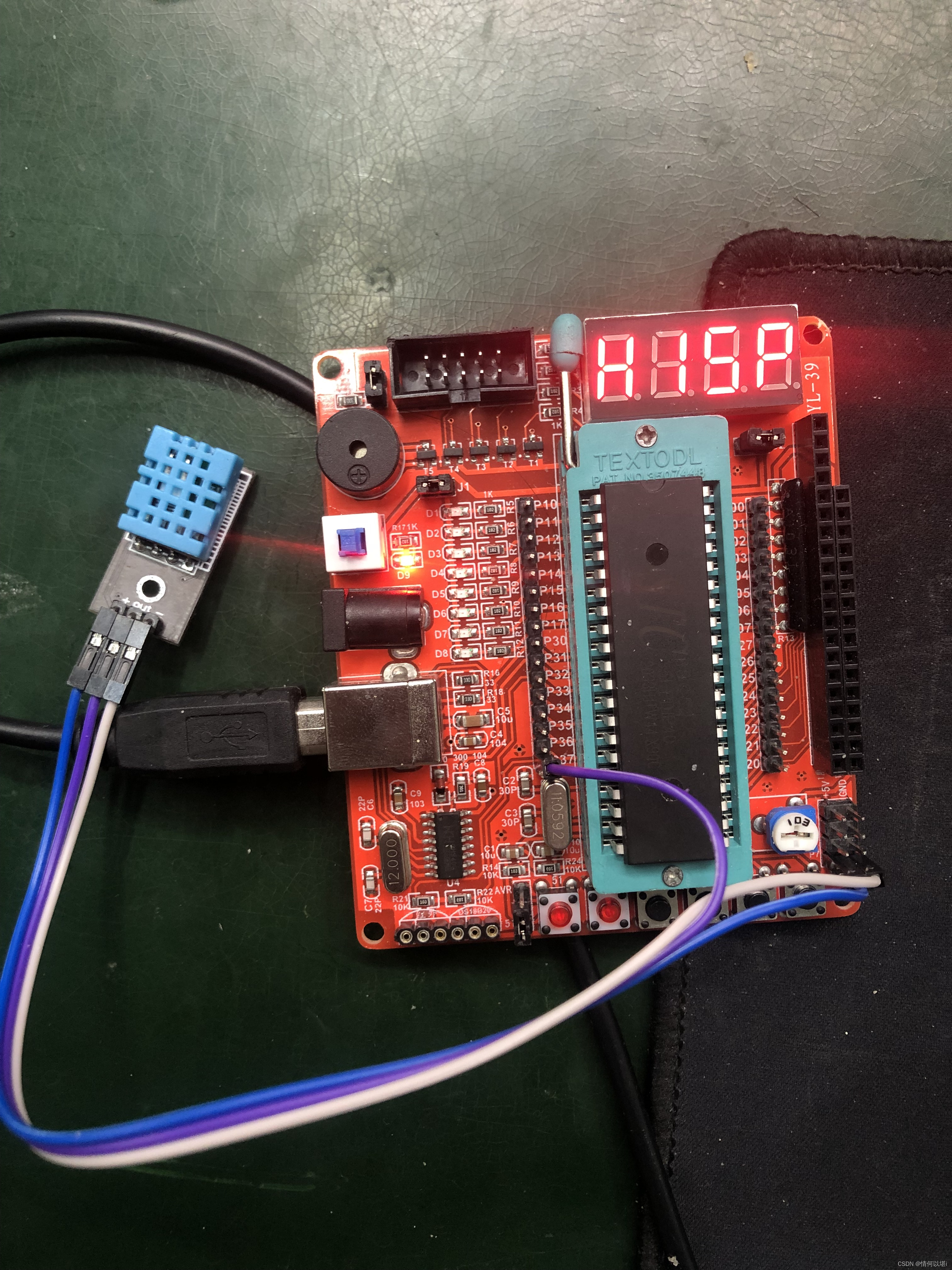

实现效果

温度、湿度轮流显示

湿度15%

?温度 24.2℃

?程序如下

#region//预处理
//Designer 情何以堪i connection out——>P3.7
#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char

unsigned char code table[]=  //数码管字模
{
	0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f, 0x77,  0x7c,  0x59,  0x3e,  0x79,  0x71,  0x6f,  0x76,  0x73,  0x5e,  0x00
	//[0-9]->0-9                                       [10]:A [11]:B [12]:C [13]:D [14]:E [15]:F [16]:G [17]:H [18]:P [19]:U [20]:灭
};

sbit dt = P3^7;//数据引脚
uchar Tem_int = 0;//8位温度整数位
uchar Tem_dec = 0;//8位温度小数位
uchar Hum_int = 0;//8位湿度整数位
uchar Hum_dec = 0;//8位湿度小数位
uchar Check_byte = 0;//8位和校验位
char leds[4]; //数码管四位数
#endregion
void Delay1000ms()		//@11.0592MHz 延时1s
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void Delay20ms()		//@11.0592MHz 延时0.02s
{
	unsigned char i, j;

	i = 36;
	j = 217;
	do
	{
		while (--j);
	} while (--i);
}
void Delay40us()	//@11.0592MHz 延时40us
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}

void Read() //读数据
{
	int i;
	//主机发送工作信号
	dt = 0;
	//保持时间不小于18ms 这里取20ms
	Delay20ms();
	//释放总线
	dt = 1;
	//等待从机拉低总线
	while(dt);
	//等待从机释放总线
	while(!dt);
	for(i = 0;i < 8;i++)//8位湿度整数
	{
		//等待从机拉低总线(数据准备)
		while(dt);
		//等待从机释放总线 释放后开始的30us-70us间的引脚状态为数据0或1
		while(!dt);
		//这里等待40us
		Delay40us();
		//先接收高位 存入最低位 逐次移动至高位
		Hum_int <<= 1;
		Hum_int |= dt;
		//下面4个循环原理同上 不再注释
	}
	for(i = 0;i < 8;i++)//8位湿度小数
	{
		while(dt);
		while(!dt);
		Delay40us();
		Hum_dec <<= 1;
		Hum_dec |= dt;
	}
	for(i = 0;i < 8;i++)//8位温度整数
	{
		while(dt);
		while(!dt);
		Delay40us();
		Tem_int <<= 1;
		Tem_int |= dt;
	}
	for(i = 0;i < 8;i++)//8位温度小数
	{
		while(dt);
		while(!dt);
		Delay40us();
		Tem_dec <<= 1;
		Tem_dec |= dt;
	}
	for(i = 0;i < 8;i++)//8位校验位
	{
		while(dt);
		while(!dt);
		Delay40us();
		Check_byte <<= 1;
		Check_byte |= dt;
	}
}
void handle_Hum() //将湿度数据转换为数码管字模
{
	leds[3] = table[17];//第一位显示H字符 表示湿度
	leds[2] = table[Hum_int/10];//第二位显示湿度十位
	leds[1] = table[Hum_int%10];//第三位显示湿度个位
	leds[0] = table[18];//第四位显示字母P 表示百分之
}
void handle_Tem() //将温度数据转换为数码管字模
{
	leds[3] = table[14]; //第一位显示字母E 表示温度
	leds[2] = table[Tem_int/10];//第二位显示温度十位
	leds[1] = table[Tem_int%10]| 0x80;//第三位显示温度个位 同时显示小数点
	leds[0] = table[Tem_dec];//第四位显示温度小数第一位
}
void show()//显示函数
{
	int i,j=100;
	//数码管选位
	for(i=0;i<4;i++){
		switch(i){
			case 0:
				P2 = 0x07; //0111 共阳数码管第一位 NPN基极拉低导通 下同
				break;
			case 1:
				P2 = 0x0B; //1011
				break;
			case 2:
				P2 = 0x0D; //1101
				break;
			case 3:
				P2 = 0x0E; //1110
				break;
		}
		//将每一位值显示在数码管上
		P0 = ~leds[i];
		 //视觉暂留
		while(j--);
		//数码管关闭
		P0=0xFF;
		//重新赋值
		j = 100;
	}
}
void main()//主函数
{
	int j = 900;
	//DHT11 上电后要等待 1S 以越过不稳定状态在此期间不能发送任何指令
	Delay1000ms();
	while(1)
	{
		Read();
		handle_Hum();
		while(j--)
		{
			show();
		}
		handle_Tem();
		j = 900;
		while(j--)
		{
			show();
		}
		j = 900;
	}
}
