（1）叙述

这段时间因为工作需要学习RT-thread,既然学习了，那么将学习过程步骤记录下了，也是检验自己学习情况。
如果说近期学到什么宝贵知识的话，就是凡事按照步骤一步步做，不要一口想着吃一个胖子，将大的任务分解才是王道，之前上级交给一个点灯带WS2812任务，想着直接用DMA+Tim2直接点，但是实现的时候，代码非常多，做的事情也多，出了问题都不知道去哪找。
后来只能一步步，先调tim2输出pwm,输出了灯带指定周期波形，才算第一步，当然不是来着说故事的。主要想表达这层思想，当我们想完成复杂功能，没有基础样例支持，很难走的更远。相反我们有了基础样例的支持，就可以像搭积木一样，拼接与搭建出更复杂功能，这也是自己自己文章都是“基础例程”。

（2）环境

软件环境：RT-Thread Studio
硬件环境：STM32F407ZGT6(正点开发板)

（3）步骤说明

操作流程，对我这样初学者非常关键，操作步骤的执行下虽然没有固定步骤，但是有些关键没做到，那么就可以会失败。
讲个以前笑话，把大象装进冰箱需要几步，答案是三步，第一步：将冰箱打开，第二部：将大象装进冰箱，第三步：将冰箱门关上。
讲个例子，有点像Linux读写文件，需要几步呢，还是三步，第一步：找到文件，第二步：读写文件，第三步：关上文件。
上面两个例子是为了更好理解接下来要做的事情，就是RT-thread下串口发送数据需要几步，答案是三步，第一步找到串口，第二部找到串口设备了配置，第三步，发送数据。

(4) 前期准备

想要实现串口，我们需要一些基本配置，使用RT-thread studio 配置基本样例。

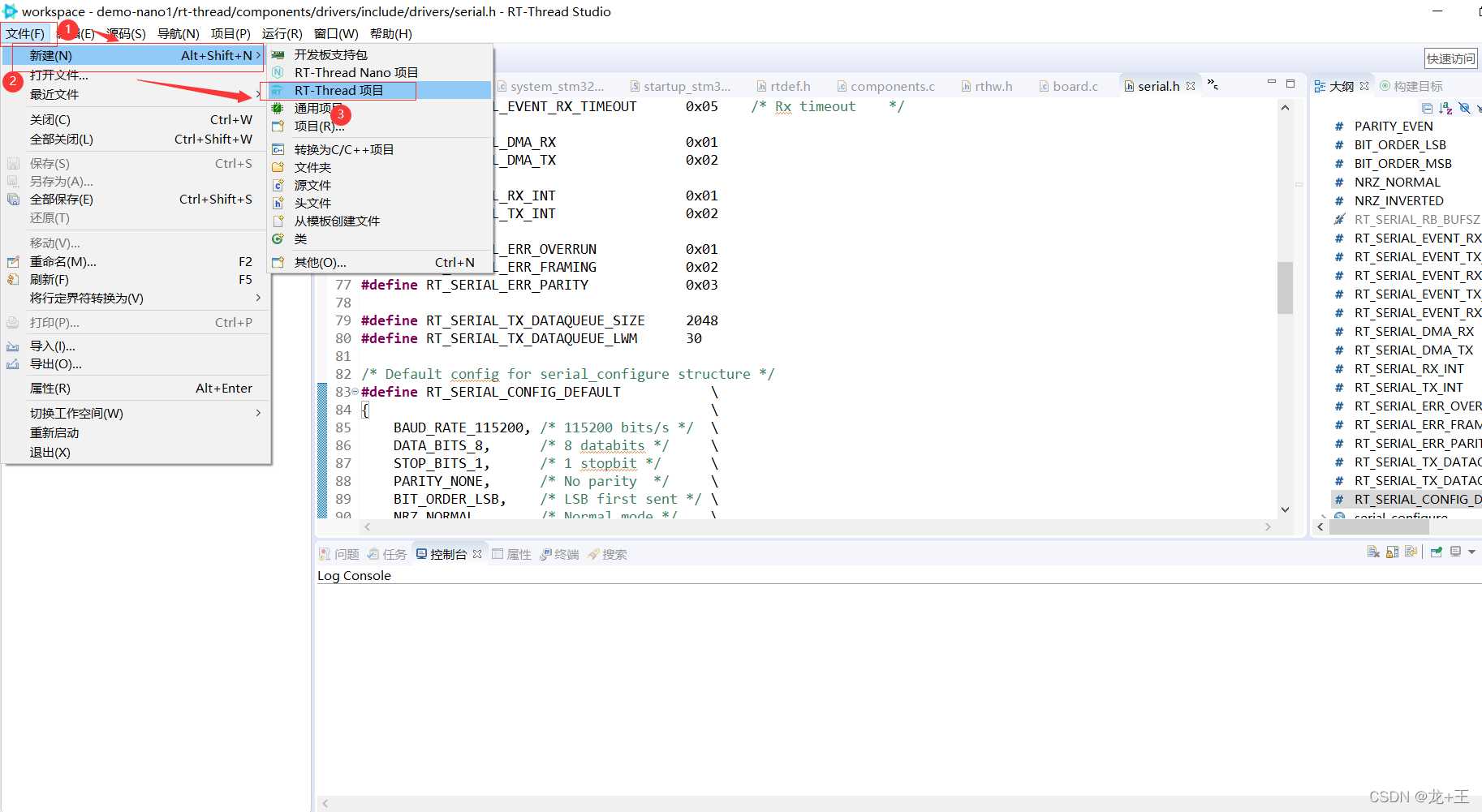

（1）使用软件建立基础工程
在这里插入图片描述

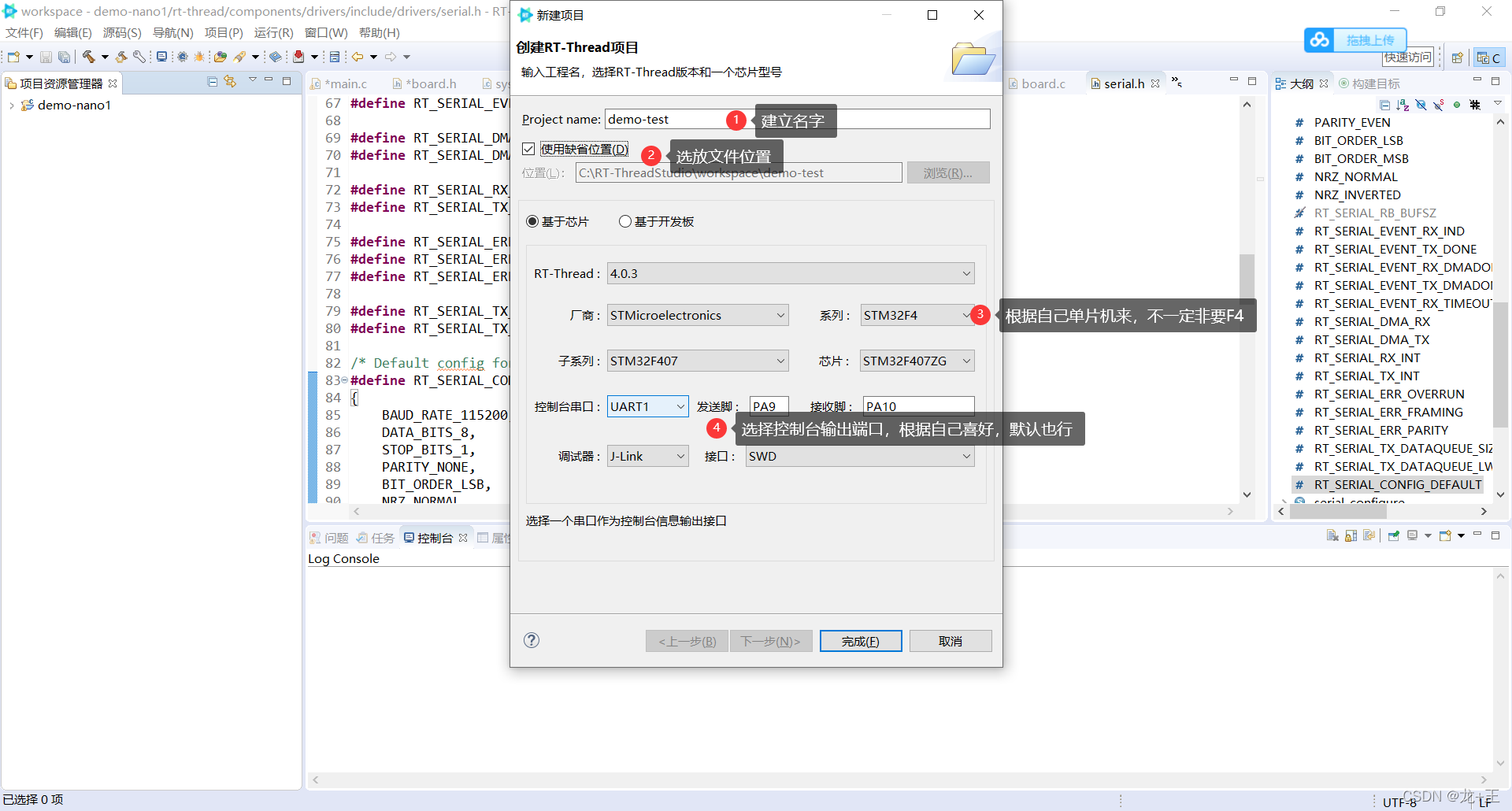

（2）根据自己单片机样例配置，调试器有j-link就选默认就好，其他的就修改下。
在这里插入图片描述

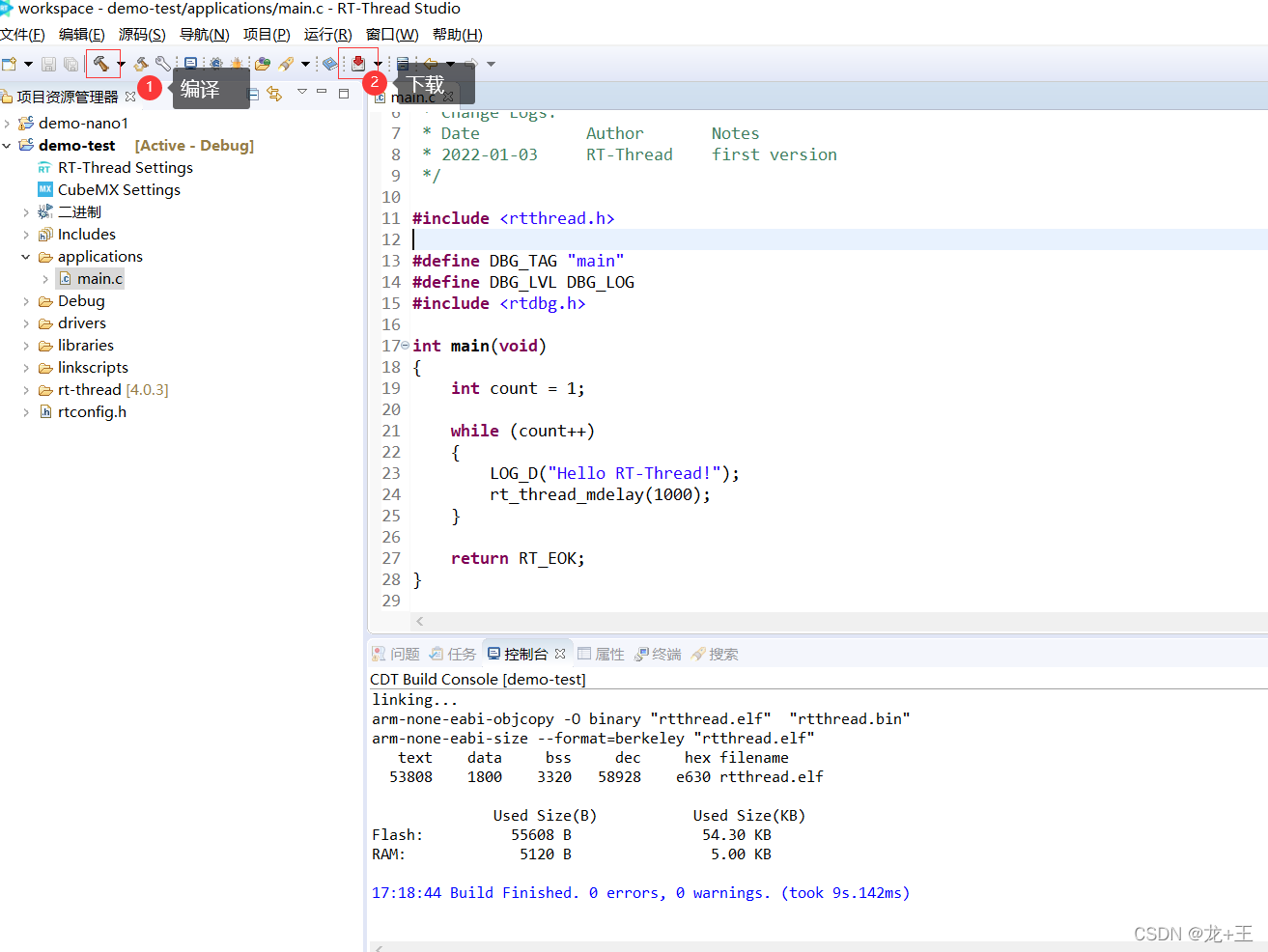

（3）编译，硬件连接自己开发板子，或者demo板子，使用串口工具测试通信

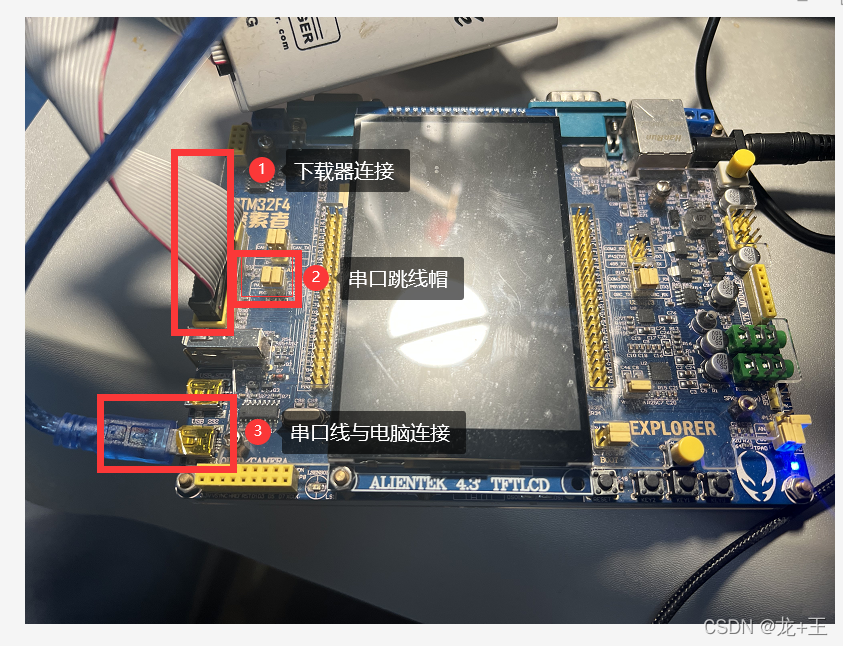

如下图所示是硬件连接

有个细节需要主要下，有时候代码下进去了，串口软件也打开了，但是发现没有任何串口，这可能是串口驱动问题，或者串口线本身问题，当时测试时自己使用的串口线发现线本身不能用。

j-link下载下图所示
在这里插入图片描述

（4）串口，接收信息
如下图所示，系统初步没有问题，每隔1s打印信息，控制台是Finsh,默认是设置了的。
在这里插入图片描述
我们可以在RT-Tread Settings内找到它，没配置的话可以勾选上。

如下图在组件节目内可以勾选上。

至此基础样例基本可以，我们继续向下

（5）代码配置情况

1）代码配置

（1）基本参数配置
在这里插入图片描述

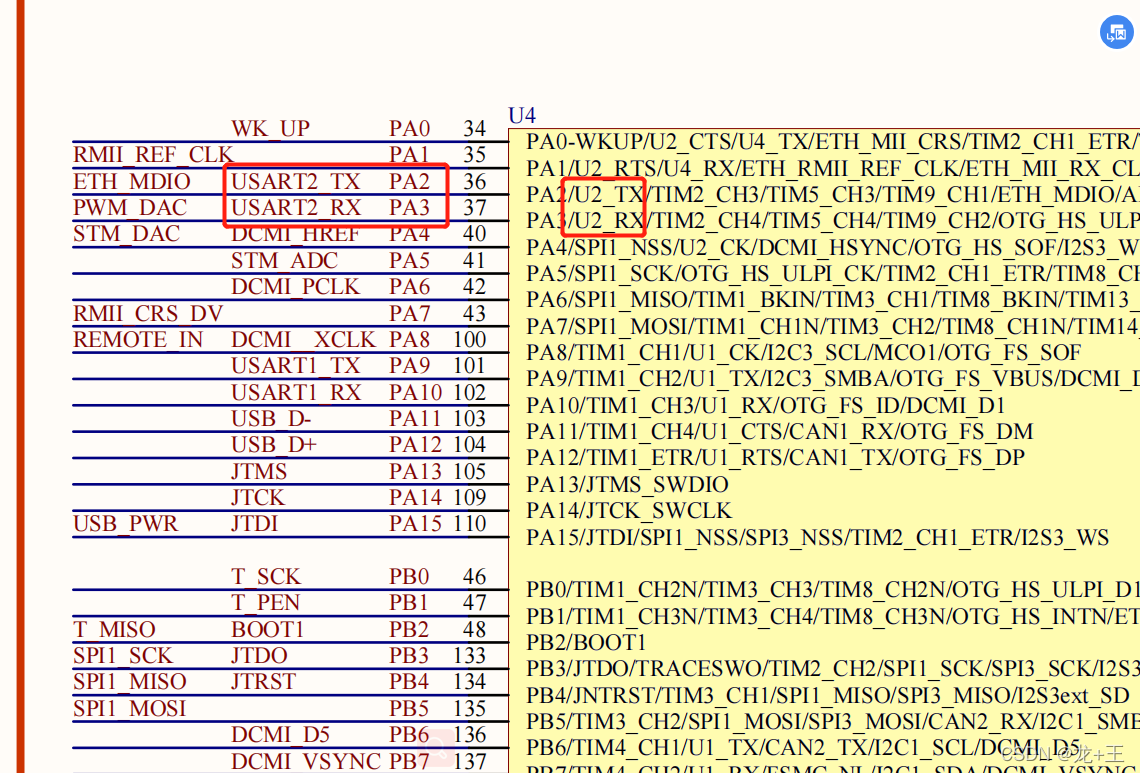

（2）查原理图或者手册，确定uart2和uart4引脚，因为我用的是正点开发板，所以查”Explorer STM32F4_V2.2_SCH.pdf“原理图如下

简单说

PA2 >> uar2-TX
PA3 >> uar2-RX
PC10 >> uart4-TX
PC11 >> uar4-RX
在board.h文件下加入如下代码

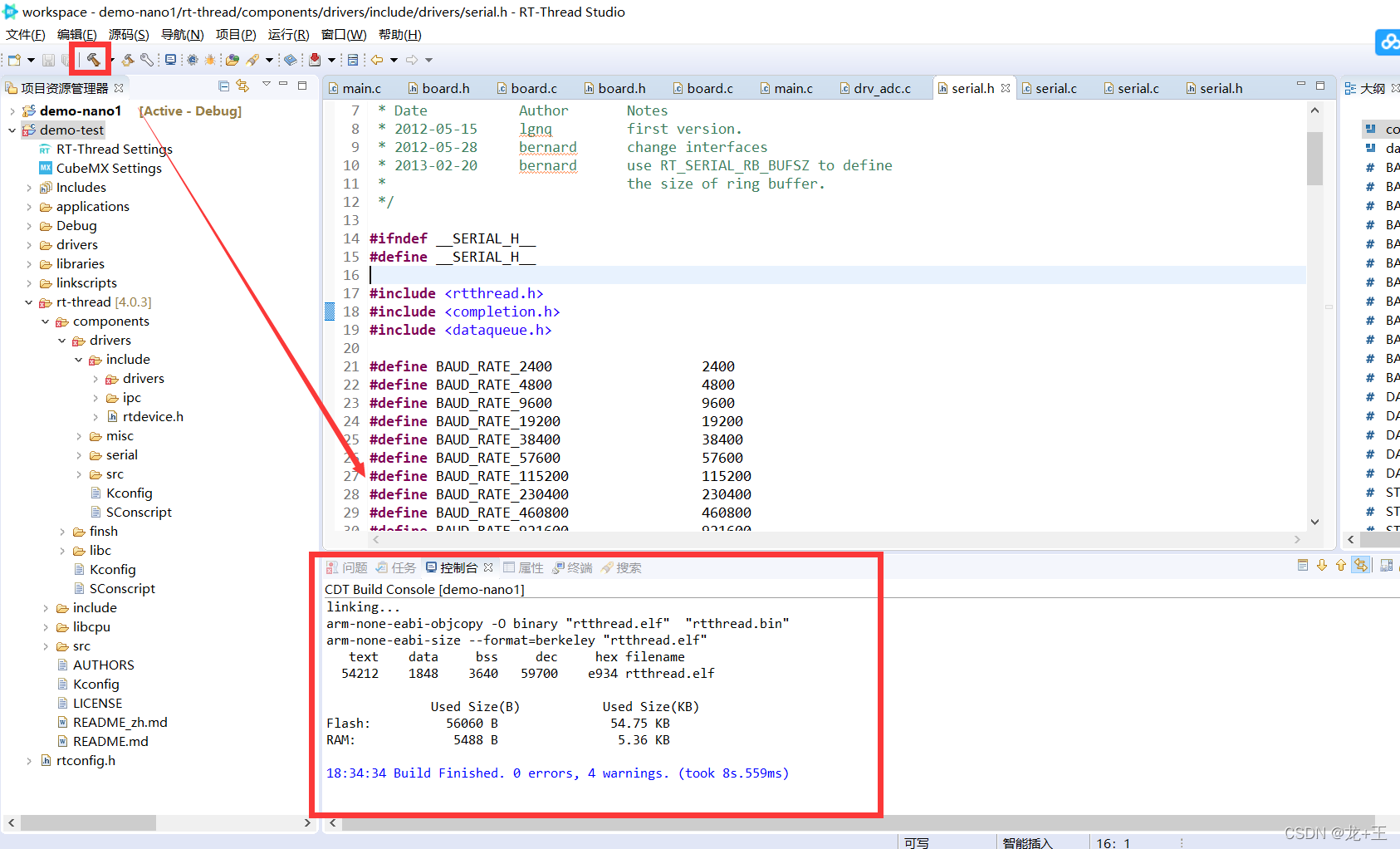

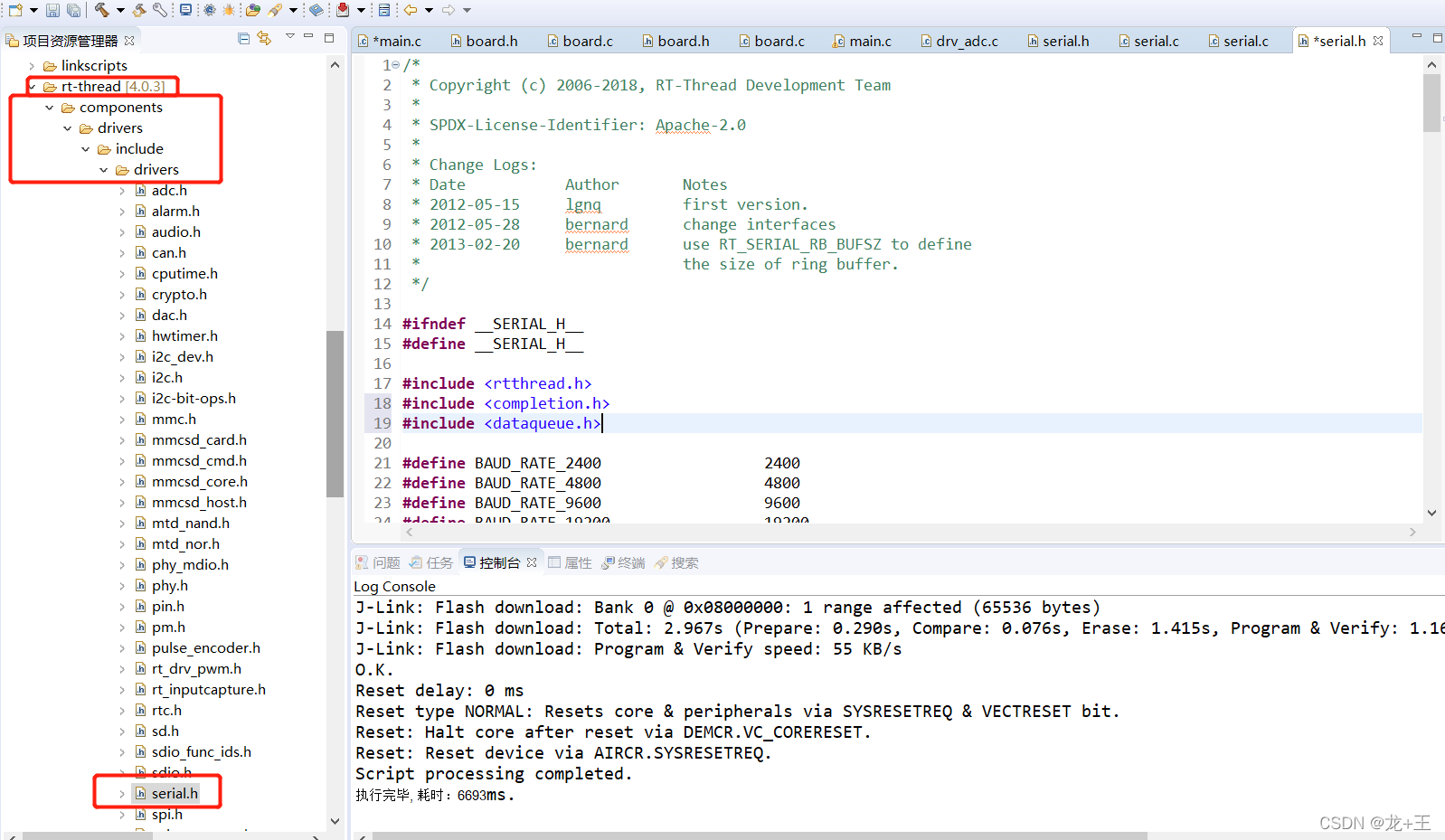

（3）在文件rt-thread>>components>>drivers>>include>>drivers找到serial.h串口文件，很多配置其实rt-thread帮我们做好，我们需要自己连接下，如下图，找到文件后包含两个头文件。

#include <completion.h>
#include <dataqueue.h>

在这里插入图片描述
这步做完了了需要使用配置连接下，让编译器找到文件。

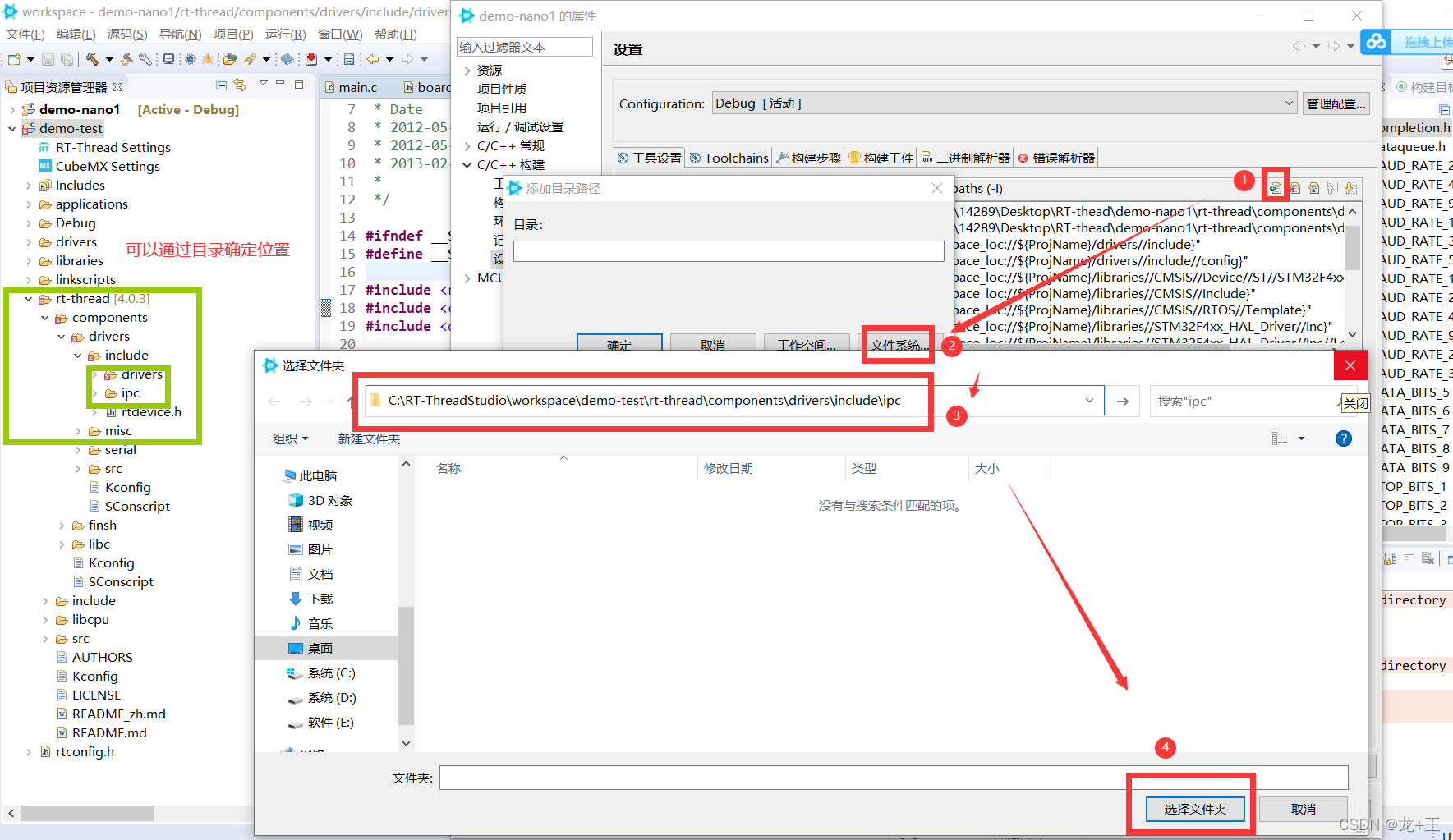

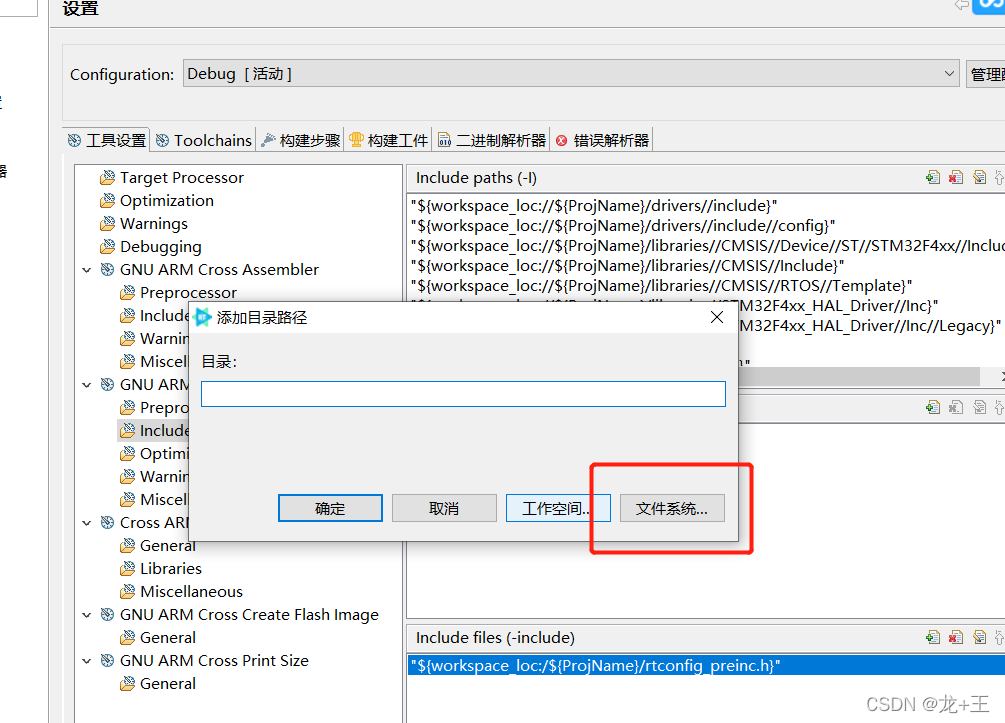

打开后选择文件洗头，选择对应目录
“{你建立工程下}rt-thread\components\drivers\include\drivers”
和
”{你建立工程下}rt-thread\components\drivers\include\ipc“

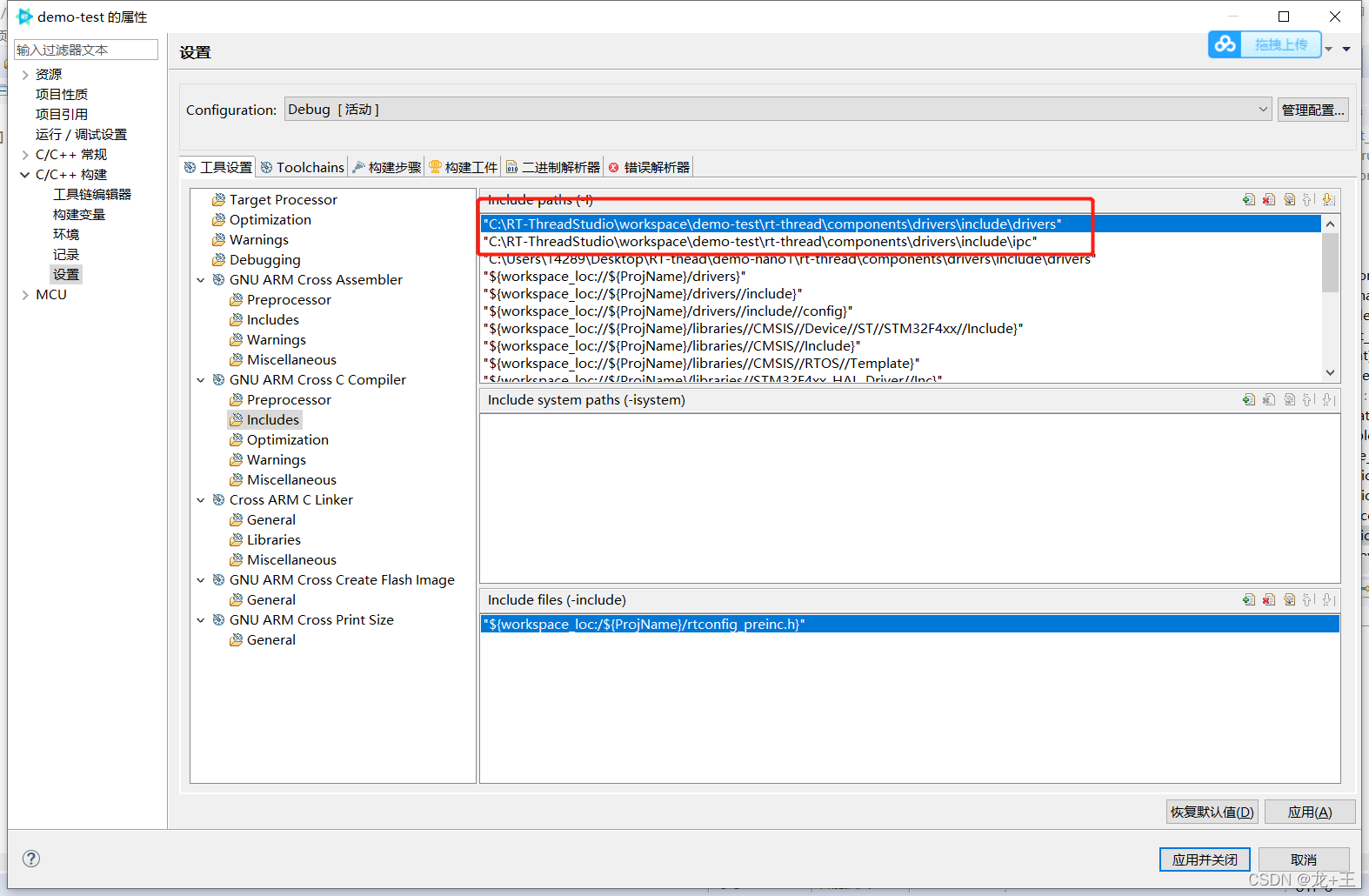

选择这个文件夹，因为以上其中一个文件在这里，我选择默认的所以添加的目录为
“C:\RT-ThreadStudio\workspace\demo-test\rt-thread\components\drivers\include\drivers”
和
”C:\RT-ThreadStudio\workspace\demo-test\rt-thread\components\drivers\include\ipc“

在这里插入图片描述

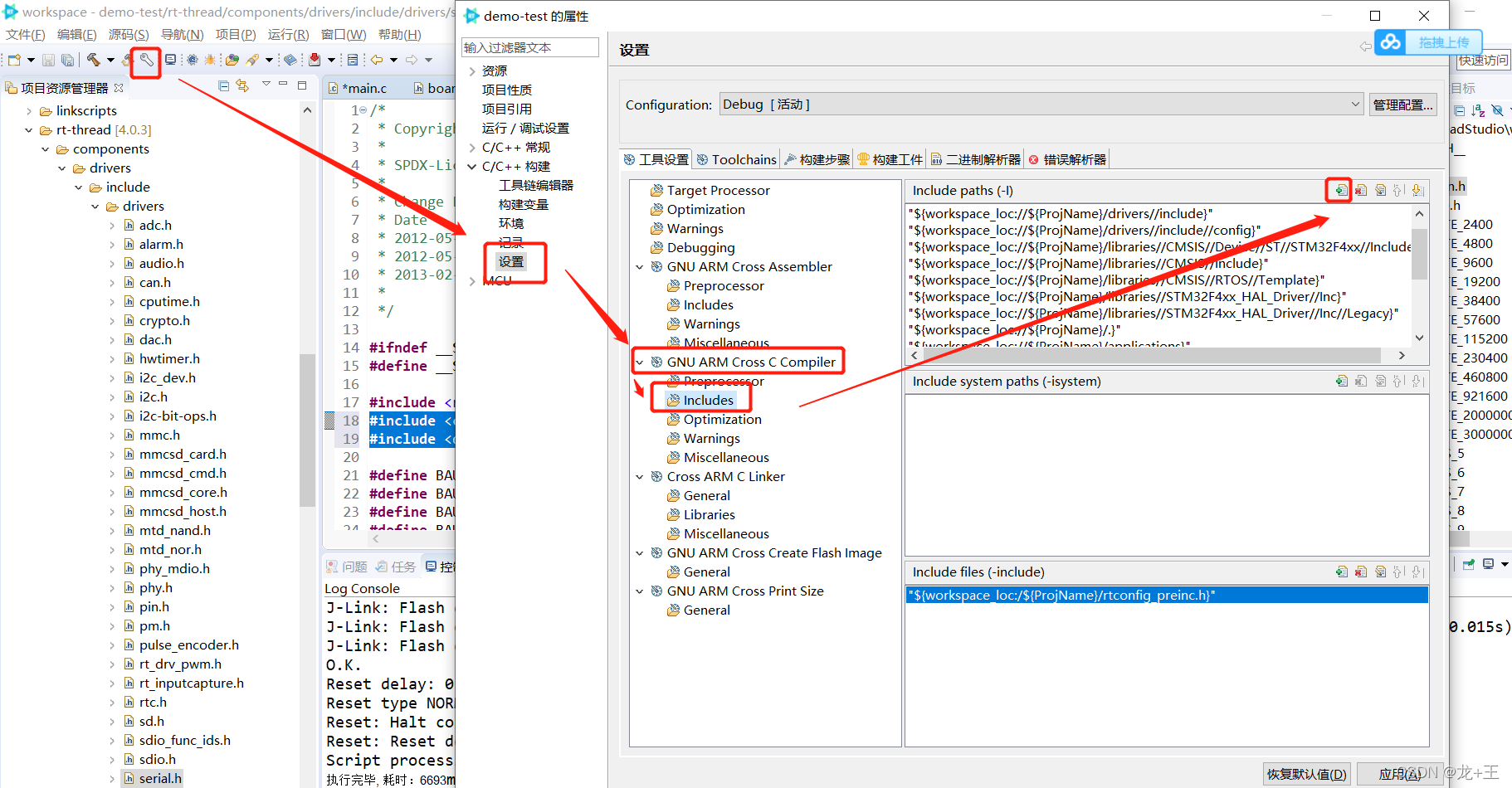

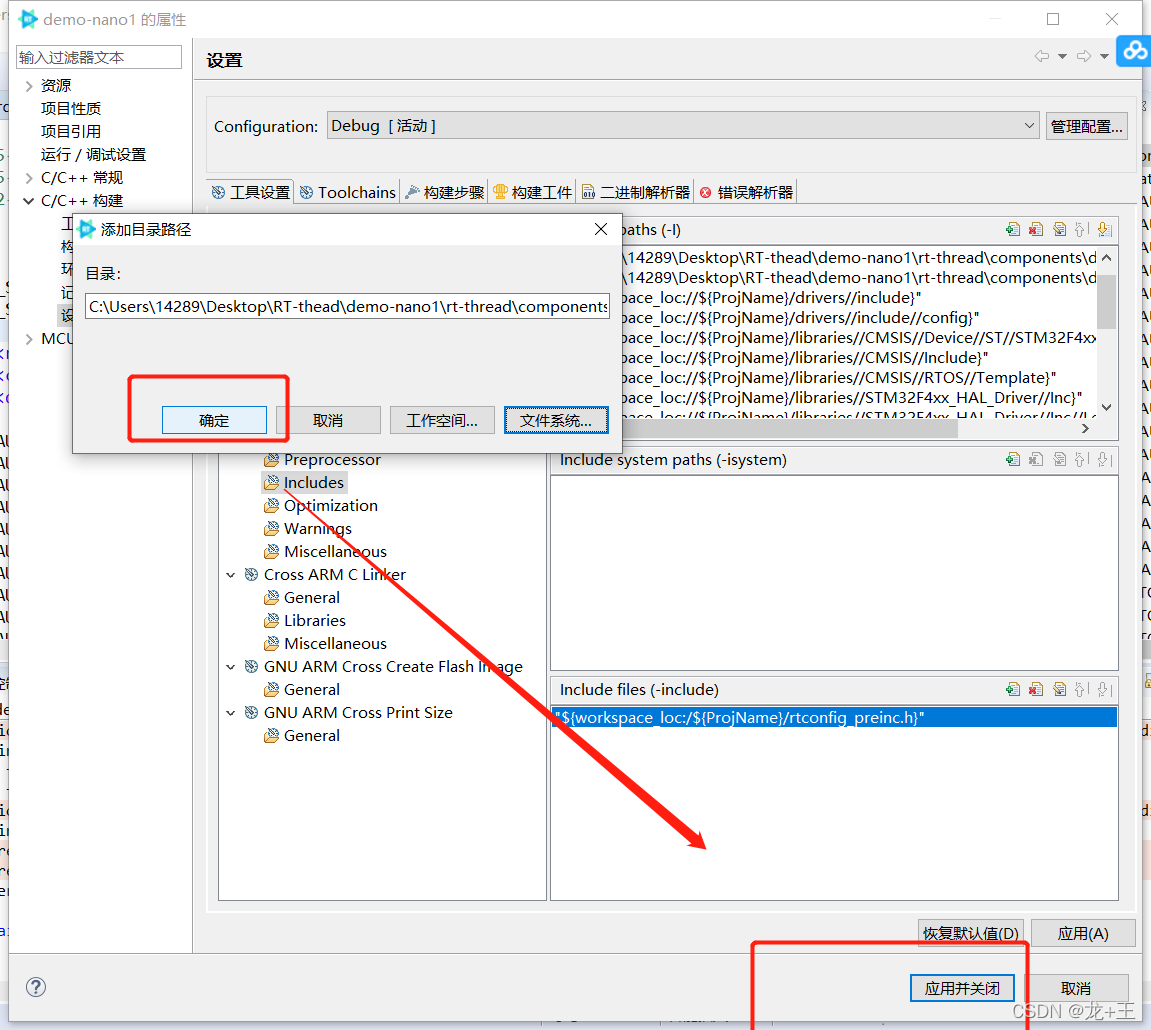

如下图，包含文件然后确定应该，同理找到第二个文件

选择好了后，进行编译，如何在这个过程中进行编译，那么会有很多错误，现在再编译可以消除

配置这自己配置的时候也老报错，多尝试，确保文件连接进来了，否则就会蒙圈。文件需要一个个连接。
在这里插入图片描述

（4）代码功能段

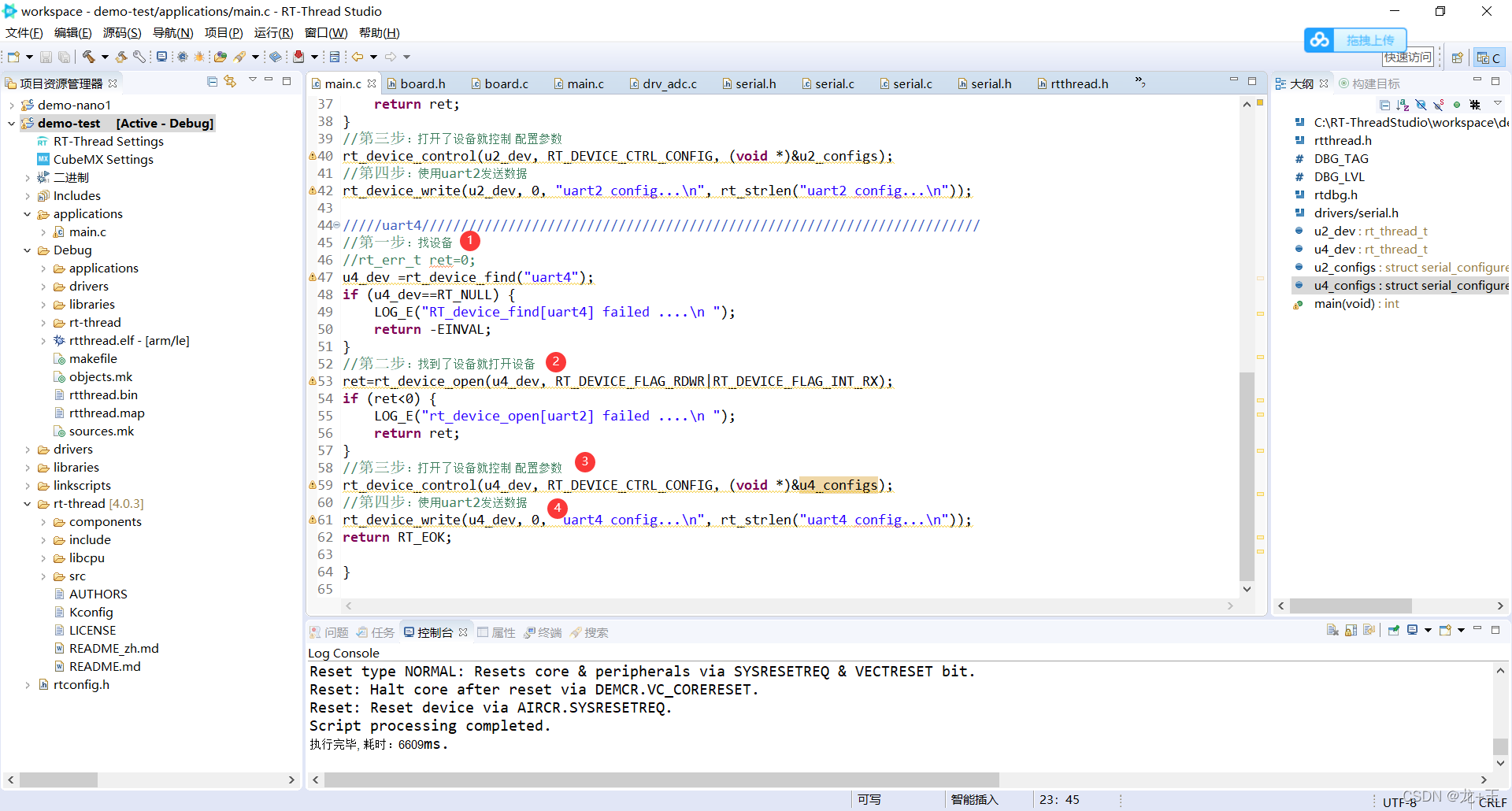

终于到了这部分了，终于到装大象步骤了，加入想要功能，让uart2和uart4发数据。在main函数加入如下代码
在这里插入图片描述

2）硬件连接

（5）连接设备，开发板条线连接，现在因为使用串口，没有额外的串口工具的话，我们可以用uart1的串口232，需要我们跳线。
在这里插入图片描述
当然如果你没有这样的开发板，可以找个usb转串口硬件连接起来，记得共地，串口工具也有便宜点的，在网上淘就行了。

3）验证

uart2如图所示，在串口上看到结果

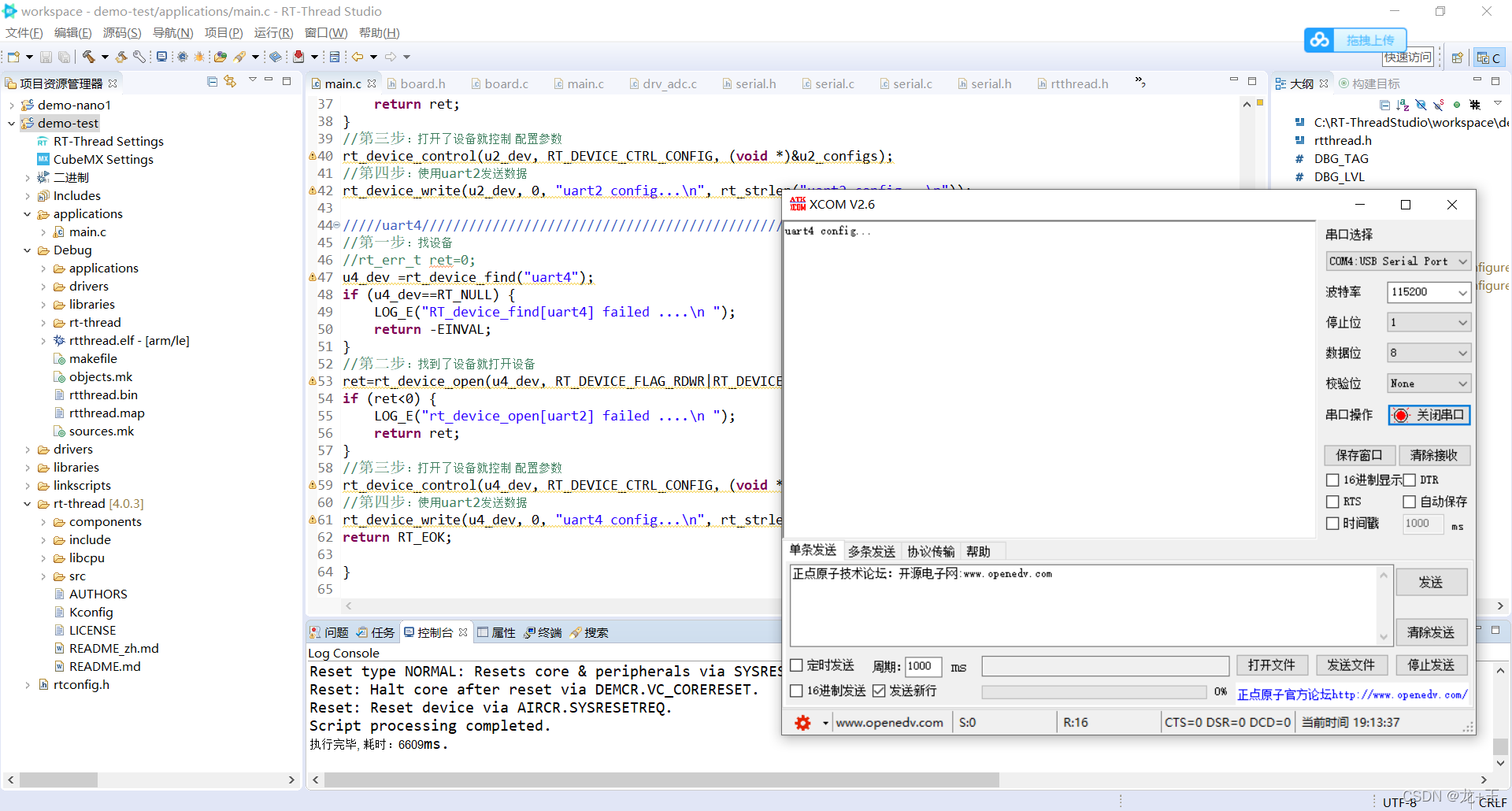

uart2 uart4如图所示，在串口上看到结果
在这里插入图片描述

（6）代码说明以及代码样例

很多配置地方rt-thread帮我们写好了，我们只要调用就行。

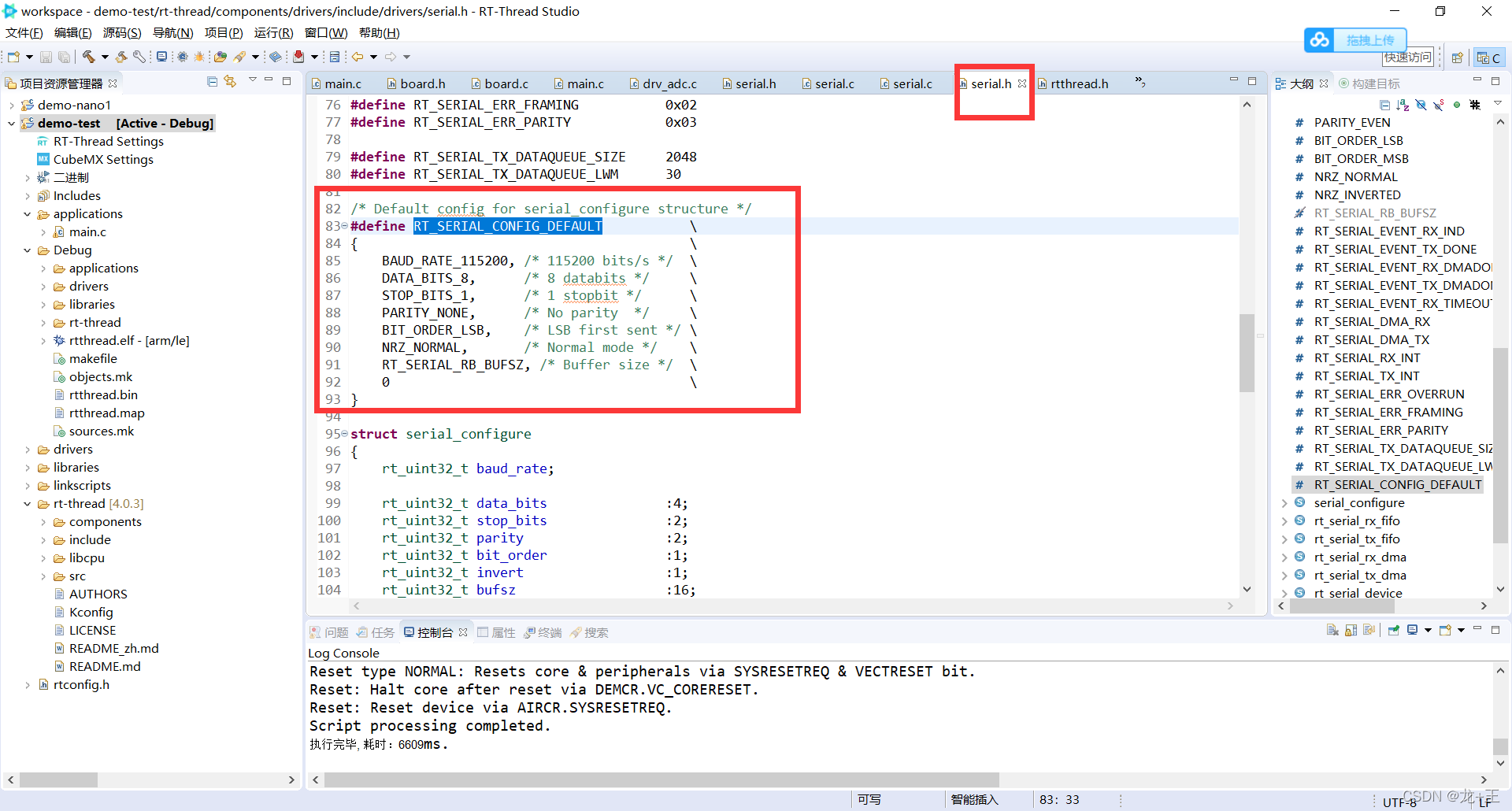

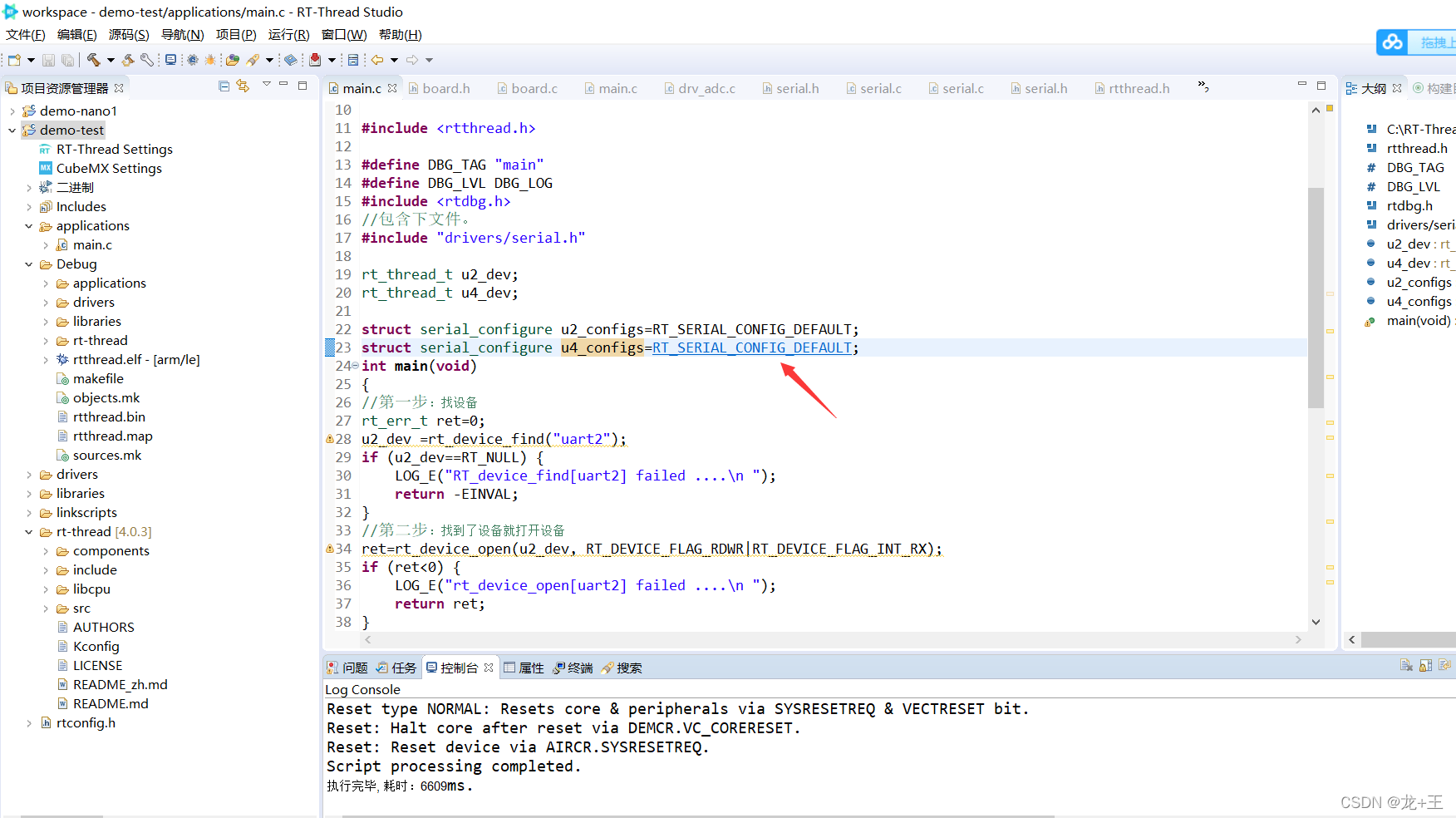

（1）配置在结构体内，如下图，有需要再复制更改就行。
在这里插入图片描述

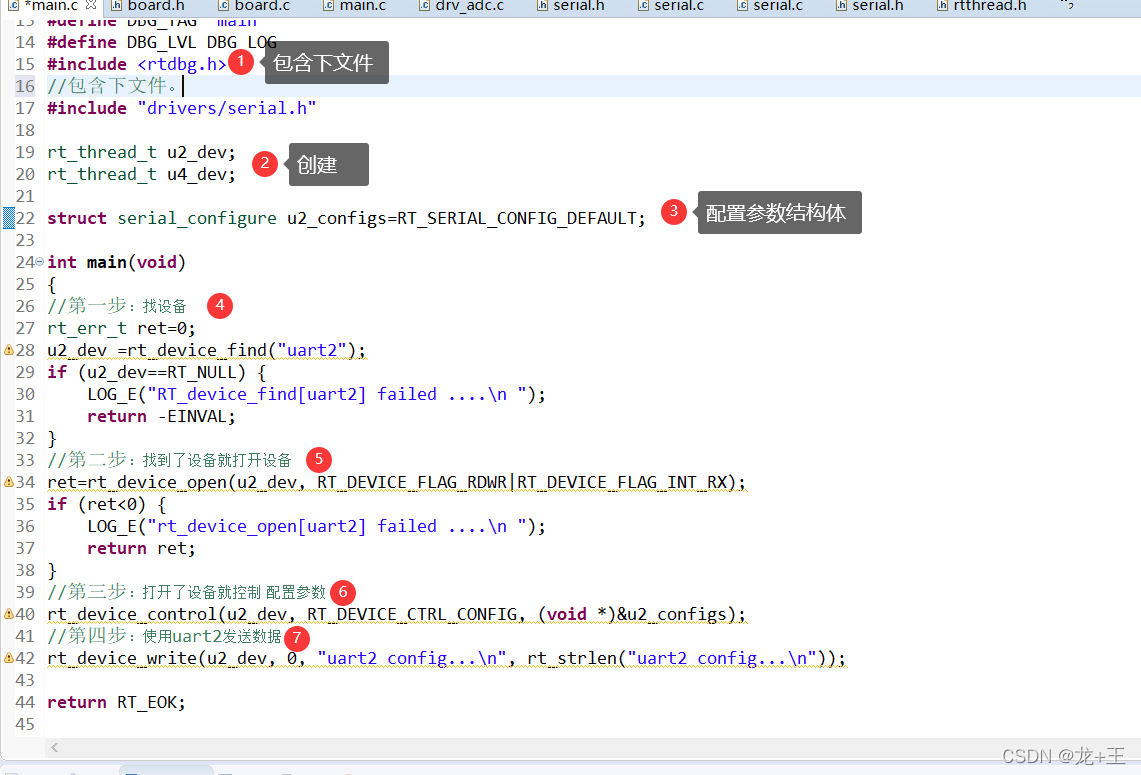

（2）调用时就用下面4步就行了

(3)所用代码连接
https://download.csdn.net/download/qq_22146161/73490673
