[嵌入式]STM32位带操作（五）

位带简介

位操作就是可以单独对一个比特位进行读和写。

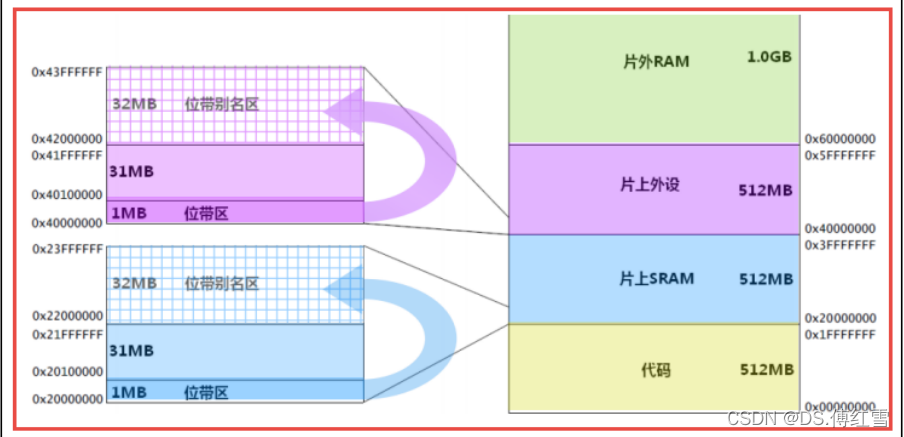

STM32位带示意图：

在这里插入图片描述

位带区和未带别名区地址转换：

对于片上外设位带区的某个位，设它所在字节的地址为A，位序号为n(0~7)，那么该位在别名区的地址为：
AliasAddr = 0x42000000 + (A-0x40000000)* 8* 4 + n*4
0x42000000 是外设位带别名区的起始地址。
0x40000000 是外设位带区的起始地址。
(A-0x40000000) 表示改为前面有多少个字节。
一个字节有8位，所以x8，一个位膨胀后是4个字节，所以也x4。
n表示该位在A地址的序号，因为一个位经过膨胀后是4个字节，所以也x4。
对于SRAM位带区的某个位，记它所在字节的地址为A，位序号为n(0~7)，则该位在别名区的地址为：
AliasAddr = 0x22000000+(A-0x20000000)* 8* 4 + n*4

统一公式：

//把 “ 位带地址+位序号 ”转化成别名地址的宏
#define BITBAND(addr,bitnum) ((addr & 0xF0000000) +0x02000000+((add &0x00FFFFFF)<<5)+(bitnum<<2))

因为外设的最高地址是：0x20100000,跟起始地址相减的时候，总是低5位才有效。所以屏蔽了高3位。
最后就可以通过指针的形式操作这些位带别名区地址。

// 把一个地址转换成一个指针
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
//把位带别名区地址转换成指针
#define BIT_ADDR(addr,bitnum) MEM_ADDR(BITBAND(addr,bitnum))

main.c文件

#include "stm32f10x.h"
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))

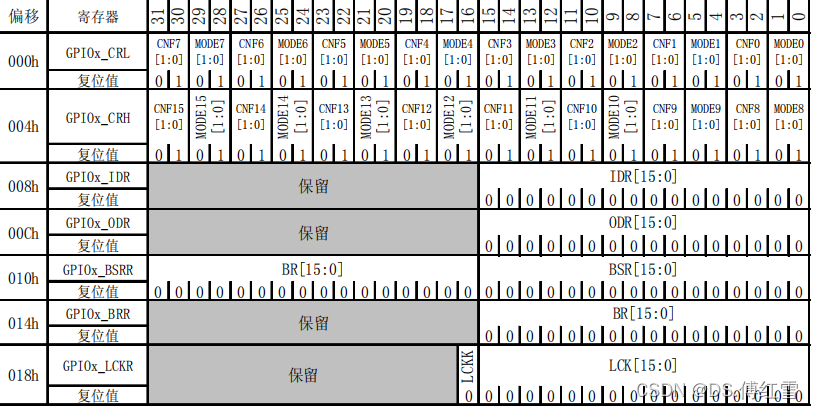

#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define GPIOA_IDR_Addr    (GPIOA_BASE+8)  //0x40010808
#define GPIOB_IDR_Addr    (GPIOB_BASE+8)  //0x40010C08
#define GPIOC_IDR_Addr    (GPIOC_BASE+8)  //0x40011008
#define GPIOD_IDR_Addr    (GPIOD_BASE+8)  //0x40011408
#define GPIOE_IDR_Addr    (GPIOE_BASE+8)  //0x40011808
#define GPIOF_IDR_Addr    (GPIOF_BASE+8)  //0x40011A08
#define GPIOG_IDR_Addr    (GPIOG_BASE+8)  //0x40011E08

#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)
#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)

#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)
#define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)

#define PCout(n)   BIT_ADDR(GPIOC_ODR_Addr,n)
#define PCin(n)    BIT_ADDR(GPIOC_IDR_Addr,n)

#define PDout(n)   BIT_ADDR(GPIOD_ODR_Addr,n)
#define PDin(n)    BIT_ADDR(GPIOD_IDR_Addr,n)

#define PEout(n)   BIT_ADDR(GPIOE_ODR_Addr,n)
#define PEin(n)    BIT_ADDR(GPIOE_IDR_Addr,n)

#define PFout(n)   BIT_ADDR(GPIOF_ODR_Addr,n)
#define PFin(n)    BIT_ADDR(GPIOF_IDR_Addr,n)

#define PGout(n)   BIT_ADDR(GPIOG_ODR_Addr,n)
#define PGin(n)    BIT_ADDR(GPIOG_IDR_Addr,n)

void SOFT_Delay (__IO uint32_t nCount);
void LED_GPIO_Config(void);

int main(void)
{
	LED_GPIO_Config();
	while( 1 )
	{

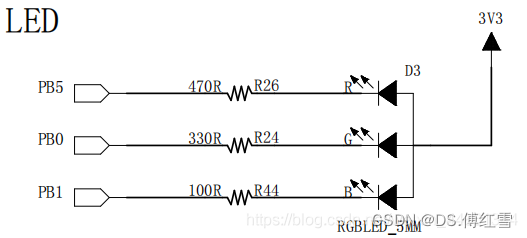

		// PB0 = 0,点亮LED
		PBout(0)= 0;
		SOFT_Delay(0x0FFFFF);

		// PB1 = 1,关闭LED
		PBout(0)= 1;
		SOFT_Delay(0x0FFFFF);
	}
}


void LED_GPIO_Config(void)
{
		//定义一个GPIO_InitTypeDef类型的结构体
		GPIO_InitTypeDef GPIO_InitStructure;
		//开启GPIOB的时钟
		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
		//选择要控制的IO口
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
		//设置引脚为推挽输出
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		//设置引脚速率为50MHz
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
		/*调用库函数初始化GPIOB0*/
		GPIO_Init(GPIOB, &GPIO_InitStructure);
		//关闭LED
		GPIO_SetBits(GPIOB, GPIO_Pin_0);
}

//简单延时函数
void SOFT_Delay(__IO uint32_t nCount)
{
	for(; nCount != 0; nCount--);
}
