[嵌入式]51单片机自学笔记（九）——矩阵按键

矩阵按键扫描原理

方法一：
逐行扫描：通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为1时说明有按键被按下，然后通过接收到的数据是哪一位为0来判断哪一个按键被按下。
方法二：
行列扫描：通过高四位全部输出低电平，低四位输出高电平。当接收到的数据中，低四位不全为高电平说明有按键被按下，然后通过接收的数据值判断哪一列有按键被按下；然后再反过来，高四位输出高电平，低四位输出低电平，然后根据接收到的高四位的值判断是哪一行有按键被按下，这样就可以确定是哪一个按键被按下。

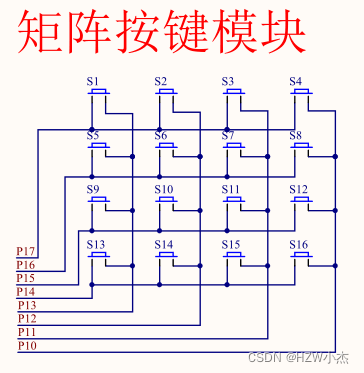

矩阵按键模块

实例编程
按下矩阵键盘S1—S16分别显示0—9和A—F：

#include <reg52.h>

typedef unsigned char u8;
typedef unsigned int u16;

sbit LSA = P2^2;
sbit LSB = P2^3;
sbit LSC = P2^4;

#define GPIO_KEY P1
#define GPIO_DIG P0

u8 KeyValue;

 u8 code array[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
                    0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void delay(u16 i)
{
	while(i--);
}

void KeyDown()
{
	u8 a=0;
	GPIO_KEY=0x0f;
	if(GPIO_KEY!=0x0f)
	{
		delay(1000);
		if(GPIO_KEY!=0x0f)
		{
			GPIO_KEY=0x0f;
			switch(GPIO_KEY)
			{
				case 0x07:
					KeyValue=0;break;
				case 0x0b:
					KeyValue=1;break;
				case 0x0d:
					KeyValue=2;break;
				case 0x0e:
					KeyValue=3;break;
			}
			GPIO_KEY=0xf0;
			switch(GPIO_KEY)
			{
				case 0x70:
					KeyValue=KeyValue;break;
				case 0xb0:
					KeyValue=KeyValue+4;break;
				case 0xd0:
					KeyValue=KeyValue+8;break;
				case 0xe0:
					KeyValue=KeyValue+12;break;
			}
			while((a<50)&&(GPIO_KEY!=0xf0))
			{
				delay(1000);
				a++;
			}
		}
	}
}

int main()
{
  LSA = 0;
  LSB = 0;
  LSC = 0;
  while(1)
	{
		KeyDown();
		GPIO_DIG=array[KeyValue];
	}
}
