一、实验目的
掌握移位控制的功能及工作原理
二、预习要求
了解移位寄存器的功能及用FPGA的实现方法
三、实验设备
EL-JY-II型计算机组成原理实验系统一套，排线若干
四、电路组成
移位运算实验电路结构如图2-1所示：

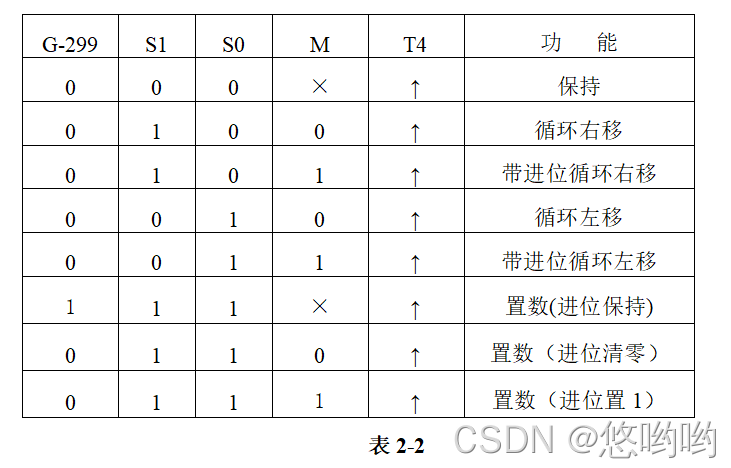

功能由S1、S0、M控制，具体功能见表2-2：
五、实验内容
??输入数据，利用移位寄存器进行移位操作。
六、实验步骤
Ⅰ、单片机键盘操作方式实验。
??注：在进行单片机键盘控制实验时，必须把K4开关置于“OFF”状态，否则系统处于自锁状态，无法进行实验。
1、实验连线：

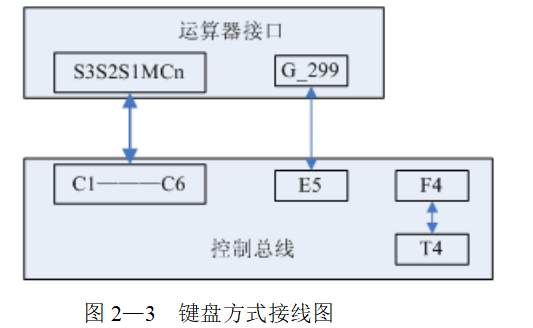

??实验连线图如图2－3所示。
??注：连线时应按如下方法：为了连线统一，对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。注意：F4只用一个排线插头孔。
2、实验过程：
（1）拨动清零开关CLR，使其指示灯灭。再拨动CLR，使其指示灯亮。在监控指示灯滚动显示【CLASS SELECt】时按【实验选择】键，显示【ES–_ _ 】输入02或2，按【确认】键，监控指示灯显示为【ES02】，表示准备进入实验二程序，也可按【取消】键来取消上一步操作，重新输入。
（2）再按【确认】键，进入实验二程序，显示为【E1E0–】，提示输入操作指令（参考表2－2，E1E0相当于G_299，二进制，“11”为关闭输出，“00”为允许输出），输入二进制数“11”，关闭输出，在输入过程（3）监控指示灯显示【Lo=0】，可输入二进制数“0”或“1”，此处Lo相当于表2－2的M，默认为“0”，按【确认】键。
（4）监控指示灯显示【S0S1–】，提示输入移位控制指令（参考表2－2），输入二进制数“11”，对寄存器进行置数操作，按【确认】键。
（5）监控指示灯显示【DATA】，提示输入要移位的数据，输入十六进制数“0001”，按【确认】，显示【PULSE】，此时按【单步】，将数据存入移位寄存器，可对它进行移位操作。
（6）监控指示灯显示【ES02】，按【确认】键，进行移位操作，显示为【E1E0–】，提示输入操作指令（E1E0同上），输入二进制数“00”，允许输出，按【确认】键。

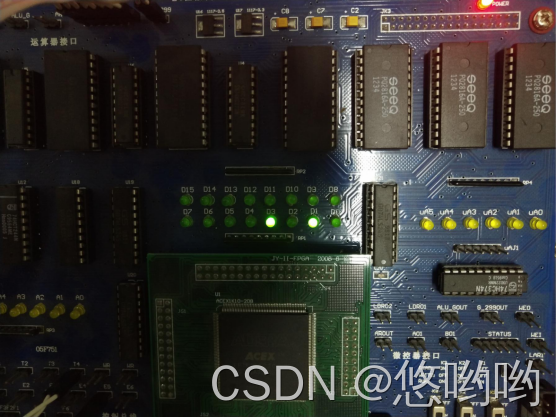

（7）监控指示灯显示【Lo=0】。和前面一样，输入“0”，选择不带进位操作，按【确认】键。监控指示灯显示【S0S1–】，提示输入移位控制指令（参考表2－2），输入二进制数“01”，表示对输入的数据进行循环右移，显示【PULSE】。按【单步】键，则对十六进制数据“0001”执行一次右移操作。数据总线指示灯显示“1000000000000000”，再按【单步】，数据总线指示灯显示“0100 000000000000”，连续按【单步】，可以单步执行，按【全速】键，监控指示灯显示【Run】，则可连续执行移位操作。观察数据总线显示灯的变化，判断结果是否正确。

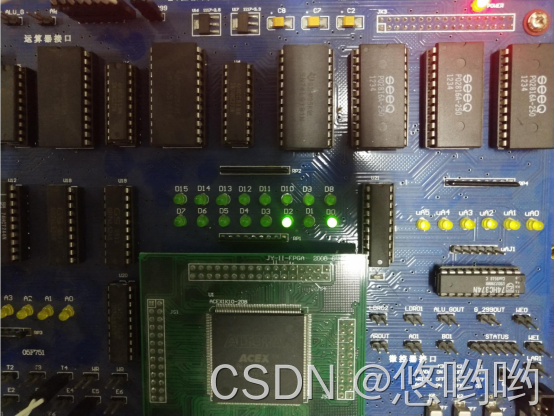

（8）重新置入数据“FFFF”，进行带进位的循环右移，观察数据总线显示灯的变化，判断结果是否正确。
七、实验报告要求

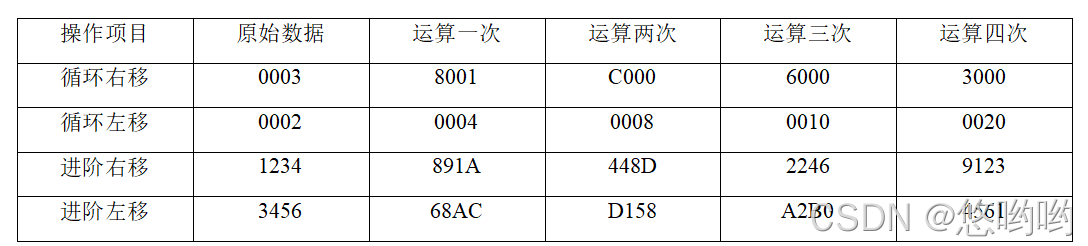

1、实验记录：所有的运算结果，故障现象及排除经过；
实验过程

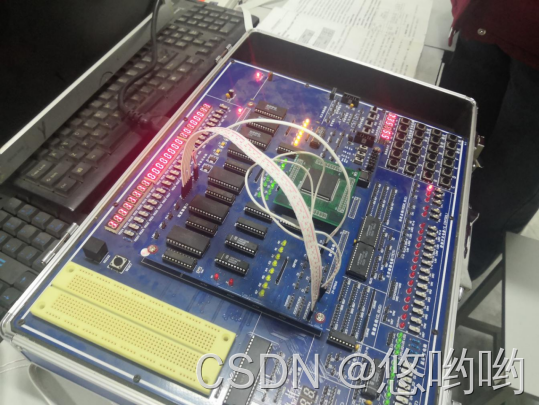

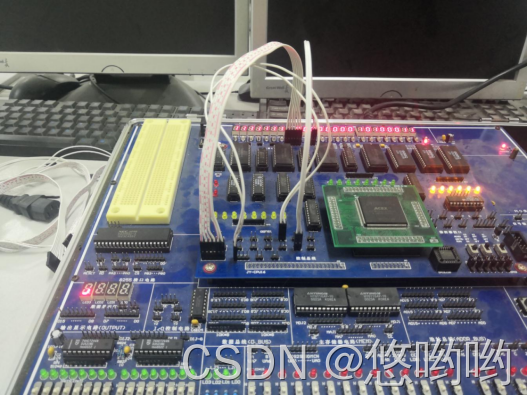

1.连线

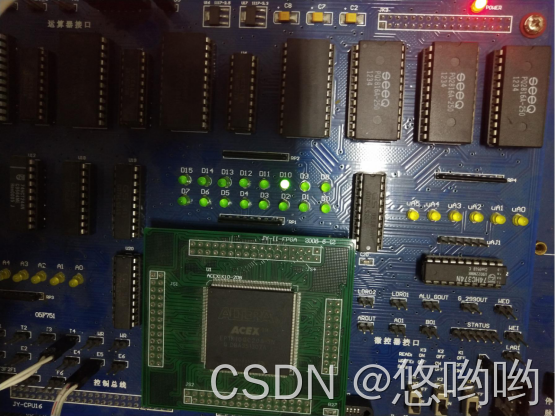

2.循环右移
3.带进位循环左移
总结
??本次实验主要是针对数据的移位和进阶的问题，让我更加清晰的了解到数字移位的过程，知道了数字的移位原理。
