[嵌入式]STM32F103学习笔记

实验六、七独立和窗口看门狗实验

看门狗：单片机系统在外界的干扰下会出现程序跑飞的现象导致出现死循环，看门狗电路就是为了避免这种情况的发生。看门狗的作用就是在一定时间内（通过定时计数器实现）没有接收喂狗信号（表示 MCU 已经挂了），便实现处理器的自动复位重启（发送复位信号）。

独立看门狗

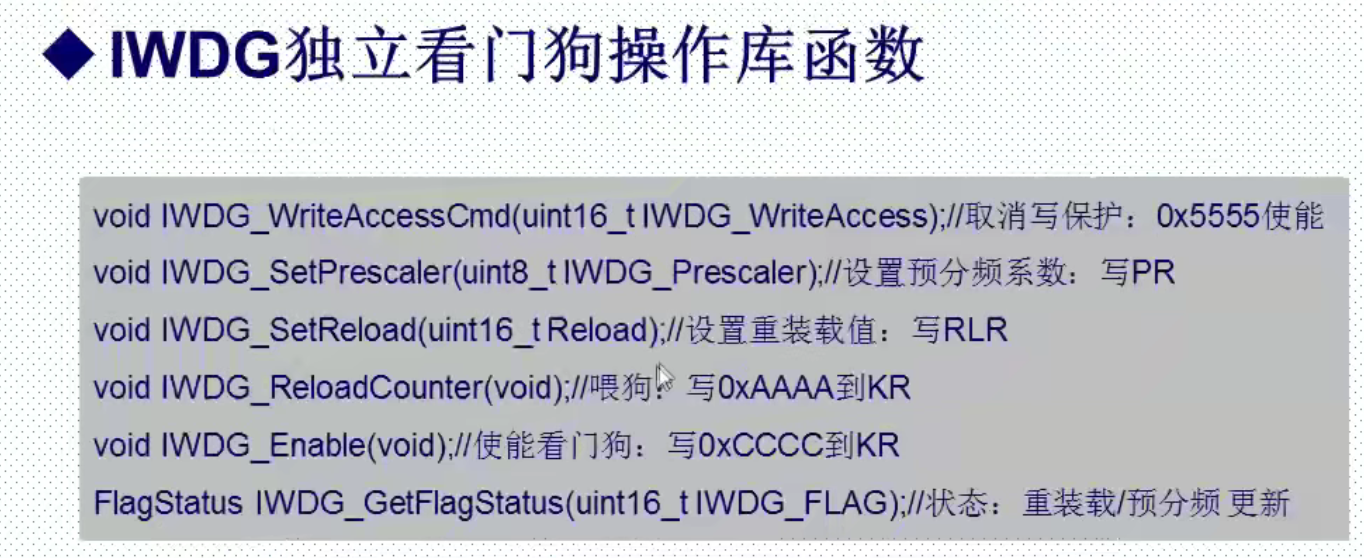

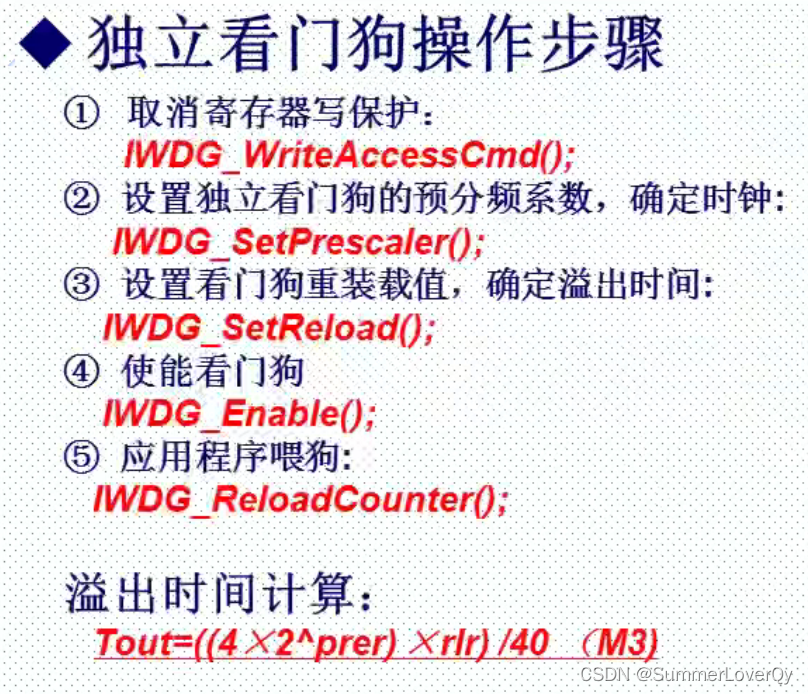

在这里插入图片描述

独立看门狗配置参考代码：

#include "iwdg.h"
void IWDG_Init(u8 prer,u16 rlr)
{
	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);//取消写保护
	IWDG_SetPrescaler(prer);
	IWDG_SetReload(rlr);
	IWDG_ReloadCounter();
	IWDG_Enable();

}

主函数参考代码：
（实验喂狗灯则不灭，否则灯灭）

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"
#include "beep.h"
#include "key.h"
#include "exti.h"
#include "sys.h"
#include "usart.h"


int main(){
	delay_init();
	uart_init(115200);	 //串口初始化为115200
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	LED_Init();
	KEY_Init();
	EXTIX_Init();
	delay_ms(200);
	LED0=0;
	u8 key;
	IWDG_Init(4,625);//计算溢出时间为1秒
		while(1){
		key=KEY_Scan(0);
		if(key==2){//key0按下
			IWDG_ReloadCounter();
		}
	}


}
