LabVIEW编程LabVIEW开发高级数据采集技术 操作数字IO 例程与相关资料

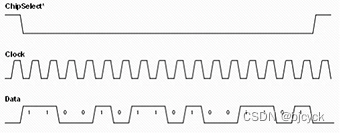

智能DAQ硬件提供多达160条硬件定时数字线，令诸多数字应用成为可能。 我们已经学习了如何使用数字I/O实现触发、同步及计数器/定时器的运行，而智能DAQ还可用于误码率测试、数字模式匹配、脉冲宽度调制、正交编码器和数字通信协议。 自定义或标准形式的串行接口均能直接通过数字定时框图编程来实现。 举例说明，SPI便是一款与硬件组件（如：微控制器或ADC）进行通信时最常用的串口协议。下图展现了在进行16位SPI通信时，3条必要数字线所对应的定时框图。
?
如定时框图所示，所有16位数据均在每个时钟周期上顺次传递，而片选控制线（chip select line)则呈现低电平。 现在，我们来看看在NI LabVIEW FPGA中， 通过智能DAQ硬件上的3条数字线进行此类编程。
?

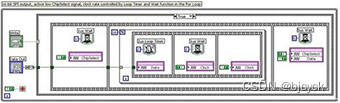

? 在上图中外部While循环确保了所有代码均能连续执行，而写入布尔输入控件则通过条件结构启动着数据传递。 顺序结构中的第一框架将片选控制线（chip select line)设置为低电平，之后由中间框架写入数据位并将时钟线切换16次。 最终，第三顺序框将片选控制线（chip select line)设置回TRUE状态，并将数据线重置为默认的FALSE状态。 这一简单范例只是借助智能DAQ进行数字通信时的一项内容。 用户若想应用数字握手，便需为ACK（备用）和REQ（暂停）线准备2路通道，其中一路通道面向并行运作的时钟信号和数据线。

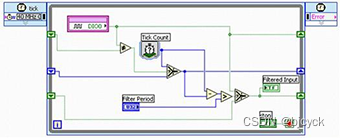

数字线会时常抖动，在使用机电接触时更是如此，然而用户可通过NI LabVIEW FPGA，选择不同方式，在数字输入线上添加去抖动滤波器。 在消除状态的错误改动时，数字去抖动滤波器确保数值的变化能够保持一段最短的时间，因而规避了因抖动引发的错误读取。 下图展现了如何通过智能DAQ实现此项功能的内容。
?
程序如下附件所示。
?
?
?
相关资料说明，如下所示。
