蓝桥杯嵌入式第一天——点灯

	使用的板子：CT117E（STM32F103RB）

#include "stm32f10x.h"
  //LED引脚配置，PC08~PC15   573锁存器,PD2为其使能端
#define LED1_ON GPIO_SetBits(GPIOC,GPIO_Pin_8);
#define LED2_ON GPIO_SetBits(GPIOC,GPIO_Pin_9);
#define LED3_ON GPIO_SetBits(GPIOC,GPIO_Pin_10);
#define LED4_ON GPIO_SetBits(GPIOC,GPIO_Pin_11);

#define LED1_OFF GPIO_ResetBits(GPIOC,GPIO_Pin_8);
#define LED2_OFF GPIO_ResetBits(GPIOC,GPIO_Pin_9);
#define LED3_OFF GPIO_ResetBits(GPIOC,GPIO_Pin_10);
#define LED4_OFF GPIO_ResetBits(GPIOC,GPIO_Pin_11);

#define s573_ON  GPIO_SetBits(GPIOD,GPIO_Pin_2); //连通
#define s573_OFF GPIO_ResetBits(GPIOD,GPIO_Pin_2)//断开



void R(void);//使能
void LED_Config(void);

/* LED_Config
	 LED控制初始化函数
*/

void LED_Config(void){
	GPIO_InitTypeDef GPIO_InitStructure; //结构体

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD,ENABLE); //锁存器

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11; // 配置引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//50HZ


	GPIO_Init(GPIOC,&GPIO_InitStructure); //初始化


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_Init(GPIOD,&GPIO_InitStructure);
}
int main(){
	R();  //系统时钟配置
  LED_Config();	        //LED控制配置
	while(1){
		LED1_ON; //LED灭
		LED2_OFF;
		LED3_ON;
		LED4_OFF;
		s573_ON;
		s573_OFF;

	}
}
/****************************************************************************
* 名    称：void RCC_Configuration(void)
* 功    能：系统时钟配置为72MHZ
* 入口参数：无
* 出口参数：无
* 说    明：
* 调用方法：无
****************************************************************************/
void R(void)//初始化
{
  SystemInit();
}

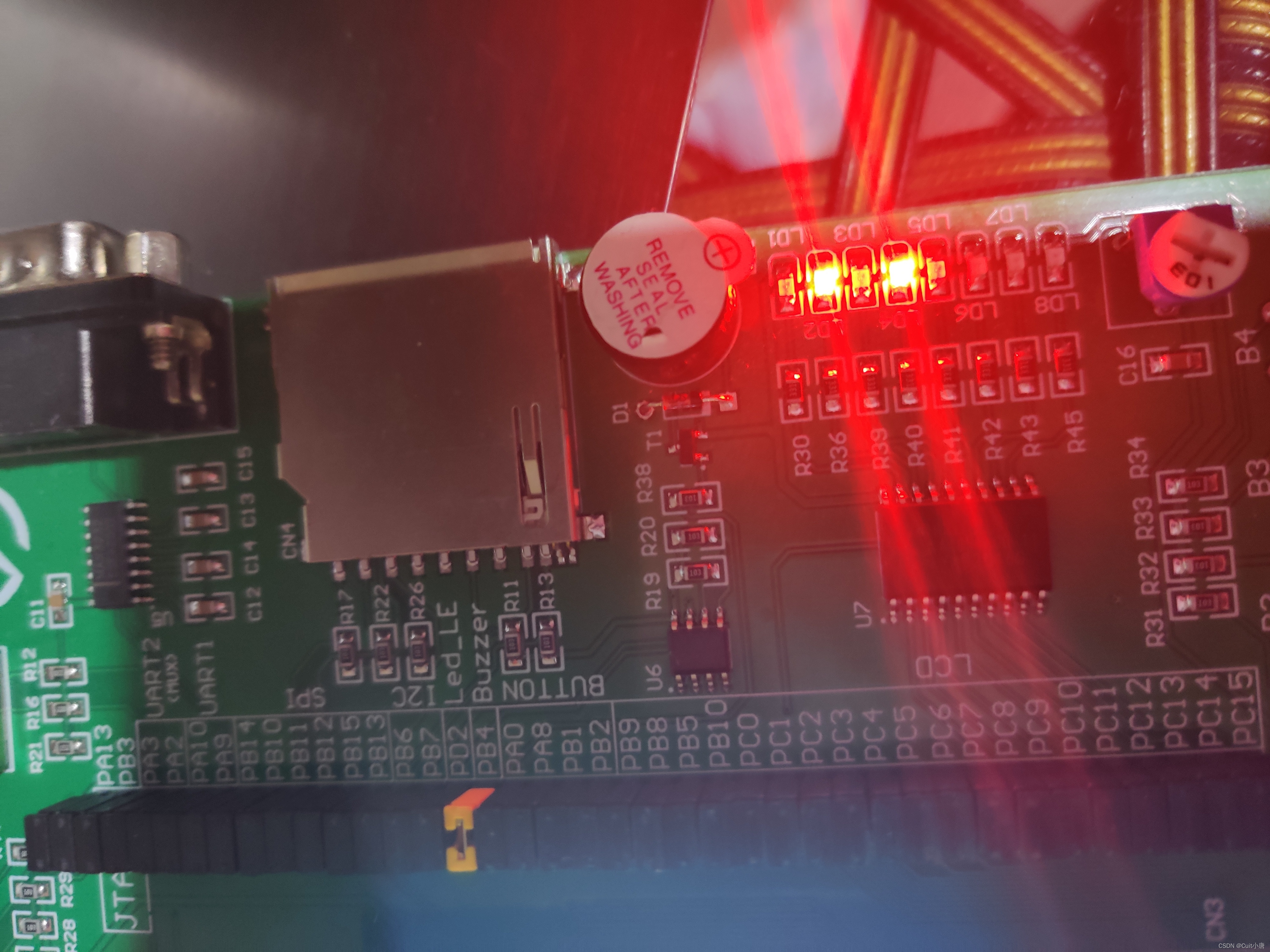

结果：

点灯成功
