一、什么是Flash？

Flash 是存储芯片的一种，通过特定的程序可以修改里面的数据。Flash 存储器又称闪存，它结合了ROM 和RAM 的长处，不仅具备电子可擦除可编程（EEPROM）的性能，还不会断电丢失数据同时可以快速读取数据（NVRAM 的优势）， U 盘和MP3里用的就是这种存储器。在过去的20年里，嵌入式系统一直使用ROM（EPROM）作为它们的存储设备，然而近年来Flash 全面代替了ROM（EPROM）在嵌入式系统中的地位，用作存储Bootloader 以及操作系统或者程序代码或者直接当硬盘使用（U 盘）。

Flash的编程原理都是将1写为0，但不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。

STM32的闪存（Flash）模块主要包括：主存储器、信息块和闪存存储器接口寄存器。

①主存储器。该部分用来存放代码和数据常数（如 const 类型的数据）。对于大容量产品，其被划分为 256 页，每页
2K字节。注意，小容量和中容量产品则每页只有 1K 字节。

②信息块。该部分分为 2 个小部分，其中启动程序代码，是用来存储 ST 自带的启动程序，用于串口下载代码，当 BOOT0 接
V3.3，BOOT1 接 GND 的时候，运行的就是这部分代码。用户选择字节，则一般用于配置写保护、读保护等功能。

③闪存存储器接口寄存器。该部分用于控制闪存读写等，是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理；编程与擦除的高电压由内部产生。在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。

二、怎么进行Flash的读取？

Flash地址空间的数据读取。stm32f103c8t6只有20KB
内存（RAM）供程序代码和数组变量存放，因此，针对内部Flash的总计64KB存储空间(地址从0x08000000开始），运行一次写入8KB数据，总计复位运行代码4次，将32KB数据写入Flash。并验证写入数据的正确性和读写速率。

三、Flash实验

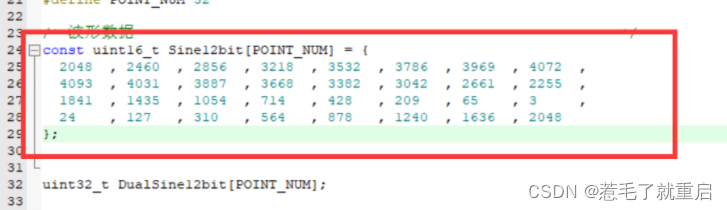

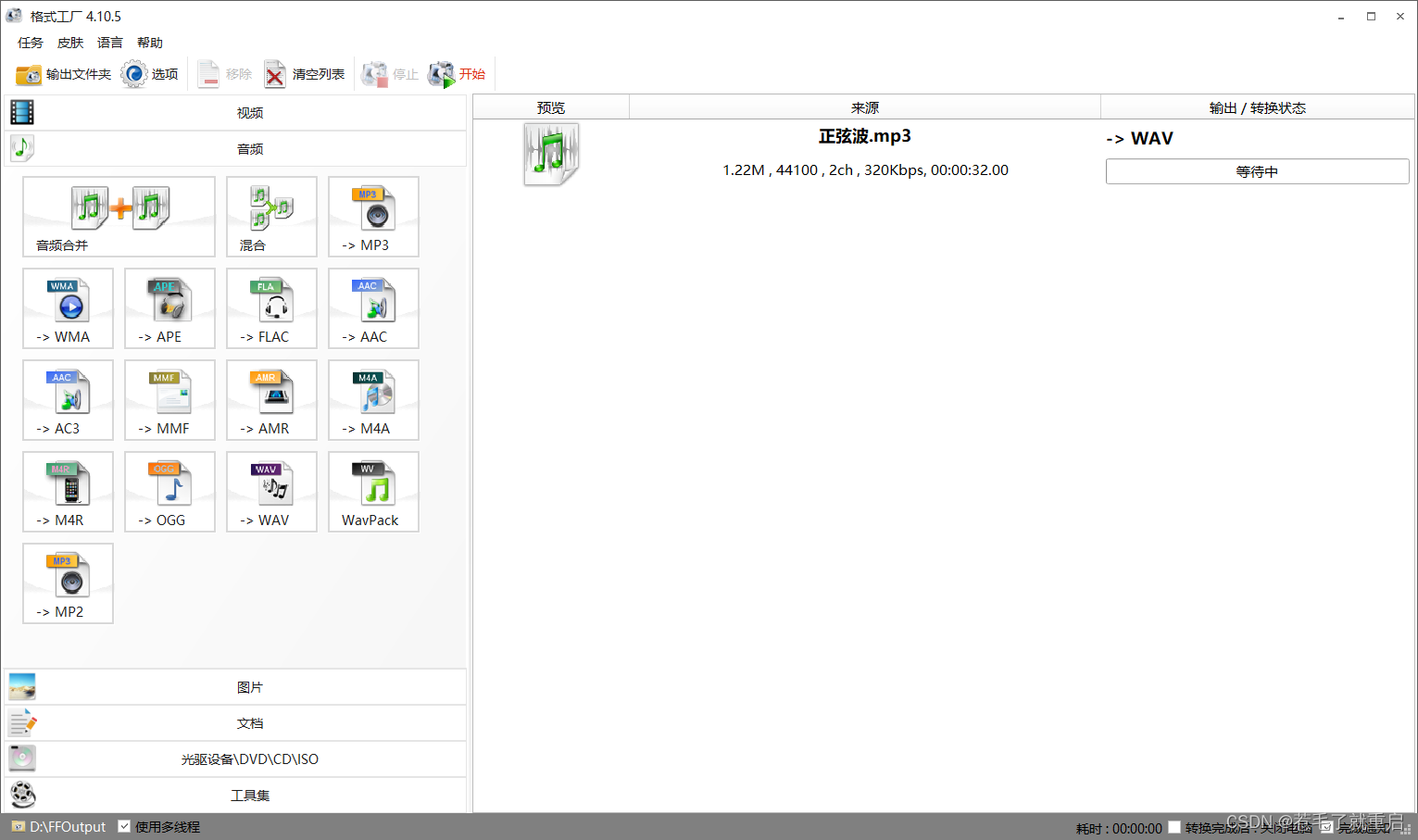

本次实验主要是要通过读取片内Flash的提示音播放波形声音。

1.创建CUBEMX工程

配置定时器在这里插入图片描述

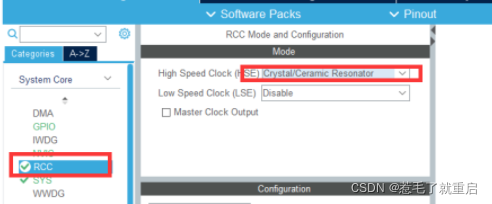

打开外部时钟

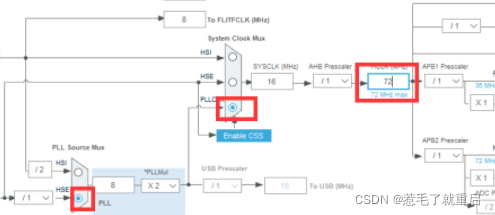

配置时钟

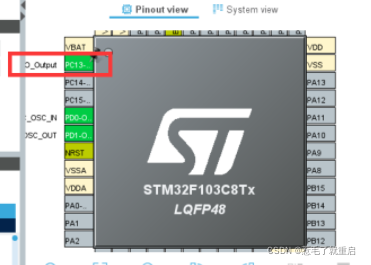

将PC13设置为output
设置堆栈大小为4k，生成文件

2.在keil5中打开文件

将flash.c和flash.h添加到工程中
添加flash.c的时候选第二行
在这里插入图片描述
在main.c中分别添加如下代码(定义一下)

uint8_t FlashWBuff [255];
uint8_t FlashRBuff [255];
uint8_t i;
uint8_t FlashTest[] = “Hello This is Flash Test DEMO”;

将将程序下载到STM32里。
点击进入Debug模式。

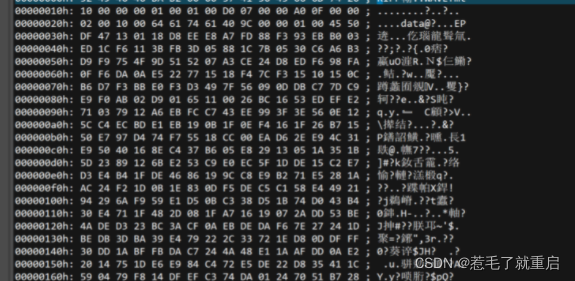

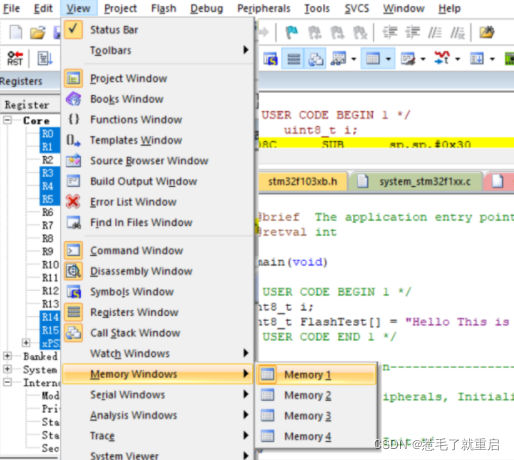

点击View->memory windows，选择 memory 1打开内存观察窗口，并在地址栏中输入：0x800c000,观察将要修改的flash区间区容
在这里插入图片描述
点击View->Watch windows，选择Watch 1打开一个变量观察窗口，将变量FlashWBuff 和 FlashRBuff加入到 Watch 1 观察窗口

全速运行程序，可以看到数组FlashRBuff中内容与数组FlashWBuff中内容一样，而定义好的句子写到了地址0x0800c000中了。
在这里插入图片描述
