[嵌入式]蓝桥杯单片机——数码管的动态显示（4）

一、原理分析

????????数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

????????通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且功耗更低。

二、程序编写

????????实现功能：在8为数码管中，前4位显示年份“2022”，紧接着的2位为分隔符“-”，最后为月份，从1月份开始，每隔一段时间加1个月，到12月后又从1月开始递增，如此往复。

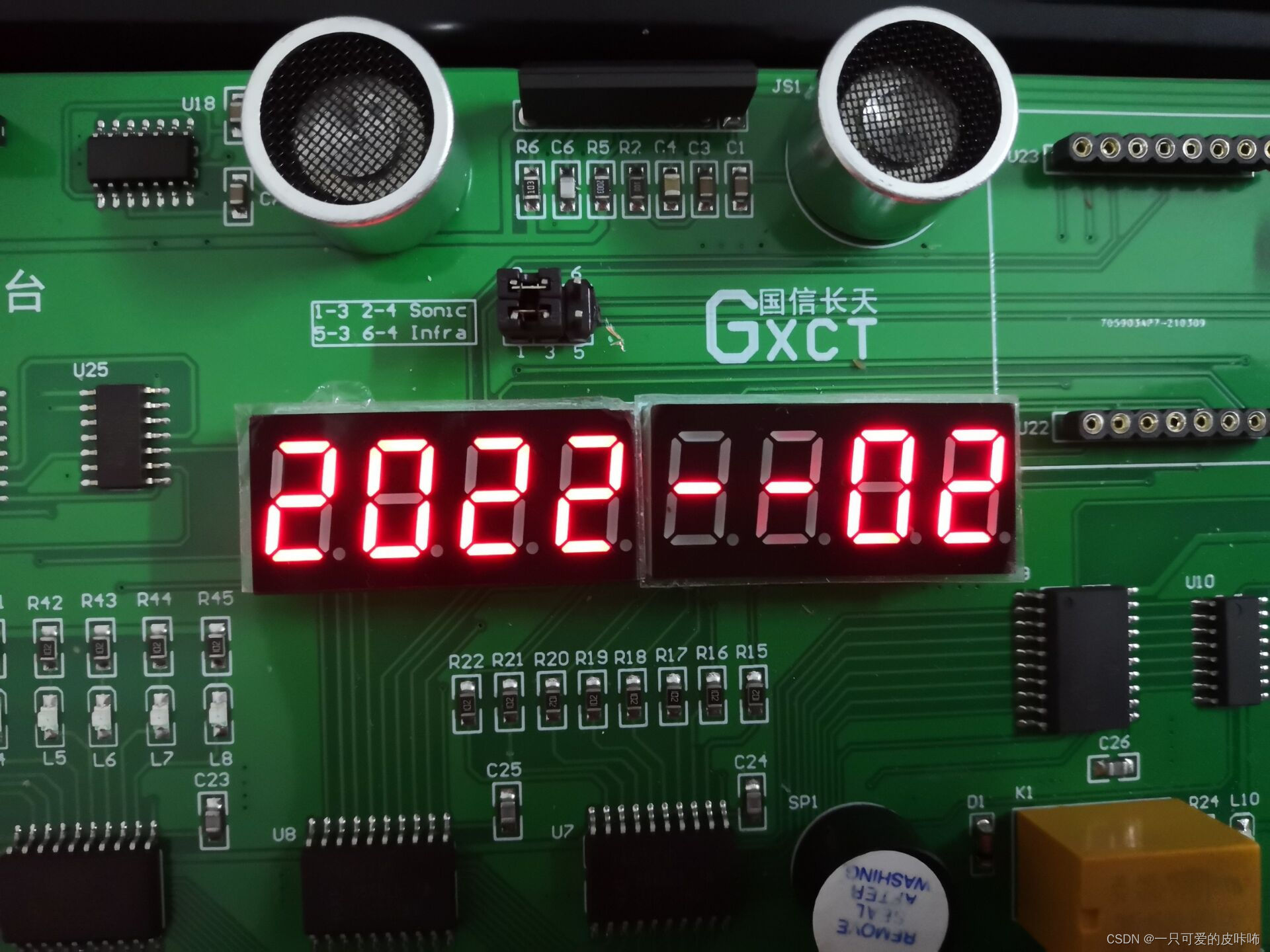

显示如下：

源代码：?

#include<reg51.h>
unsigned char i,j;
unsigned char month=1;//定义月份变量
unsigned	char code duanma[18]=
{	0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf,0x7f};
//用数组保存0~F的16个数值的编码,方便通过调用数组使用其值
void delay(unsigned t)//显示年份的延时函数
{
	int i,j;
	for(i=0;i<30;i++)
	for(j=0;j<40;j++);
}

void SMG_sz(unsigned char dat,unsigned char pos ) //数码管的显示数值及其位置
{
	P2=0xC0;P0=0x01<<pos;
	P2=0xE0;P0=dat;
}
void 	SMG_show() //数码管显示时间年、月
{
  SMG_sz(duanma[2],0);
  delay();
  SMG_sz(duanma[0],1);
  delay();
  SMG_sz(duanma[2],2);
  delay();
  SMG_sz(duanma[2],3);
  delay();
  SMG_sz(duanma[16],4);
  delay();
  SMG_sz(duanma[16],5);
  delay();
  SMG_sz(duanma[month/10],6);
  delay();
  SMG_sz(duanma[month%10],7);
  delay();
}
void delay1(unsigned char t)//月份变化的延时函数
{
	while(t--)
	{
		SMG_show();
   }
}
void main()
{
  P2=0xA0;P0=0x00;P2=0x80;P0=0xFF;//关闭外设
  while(1)
  {
  		SMG_show();
		month++;//月份在1~12之间变化
		if(month>12)
		{
			month=1;
		}
		delay1(100);
  }

}
