[嵌入式]2016年蓝桥杯第7届单片机省赛真题——“模拟智能电风扇”

题目

?

代码

1、底层代码是直接运用官方提供的指导书配套的代码。

2、为了便于修改，此次编程运用了模块化编写。

4、比赛提供的onewire.c和onewire.h的代码需要做修改

onewire.h的unsigned char?rd_temperature()改为unsigned int?rd_temperature()

onewire.c的延时要延长，比赛板子的运行速度比51的要快

主函数

unsigned int  Delay_Key,Delay_Seg,Delay_1s;
unsigned char Seg_Code[8],Seg_Buf[12],smgwei;
unsigned char Seg_Mode=0,Work_Mode=1,Time_Mode,time;
unsigned int pwm;

void Key_Work(void);
void Seg_Work(void);

void main(void)
{
	banzi_Init();
	Timer0Init();
	Timer1Init();
	rd_temperature();
	while(1)
	{
		Seg_Work();
		Key_Work();
	}
}

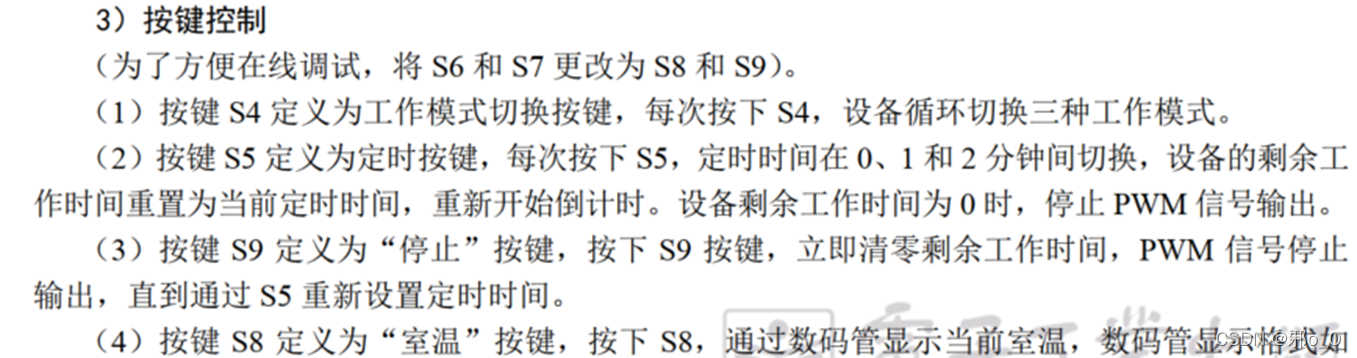

按键处理（BTN矩阵案件）

void Key_Work(void)
{
	unsigned char Key_Num,Key_Old,Key_Down,Key_Up;
	static unsigned char Flag_Key_Up=1;
	if(Delay_Key) return;
	Delay_Key=1;

	Key_Num  = Key_Scan();
	Key_Down = Key_Num & (Key_Num ^ Key_Old);
	Key_Up   = ~Key_Num & (Key_Num ^ Key_Old);
	Key_Old  = Key_Num;

	if(Key_Down && Flag_Key_Up==1)
	{
		Flag_Key_Up=0;
		switch(Key_Down)
		{
			case(4):
				Work_Mode++;
				if(Work_Mode>=4) Work_Mode=1;break;
			case(5):
				Time_Mode++;
				if(Time_Mode>=3) Time_Mode=0;
				if(Time_Mode==0) time=0;
				else if(Time_Mode==1) time=60;
				else if(Time_Mode==2) time=120;break;
			case(9):
				time=0;
				Time_Mode=0;
				P34=0;break;
			case(8):
				Seg_Mode++;
				if(Seg_Mode==2) Seg_Mode=0;
		}
	}

	if(Key_Up)
		Flag_Key_Up=1;
}

?显示处理

void Seg_Work(void)
{
	if(Delay_Seg) return;
	Delay_Seg=1;

	if(Seg_Mode==0)

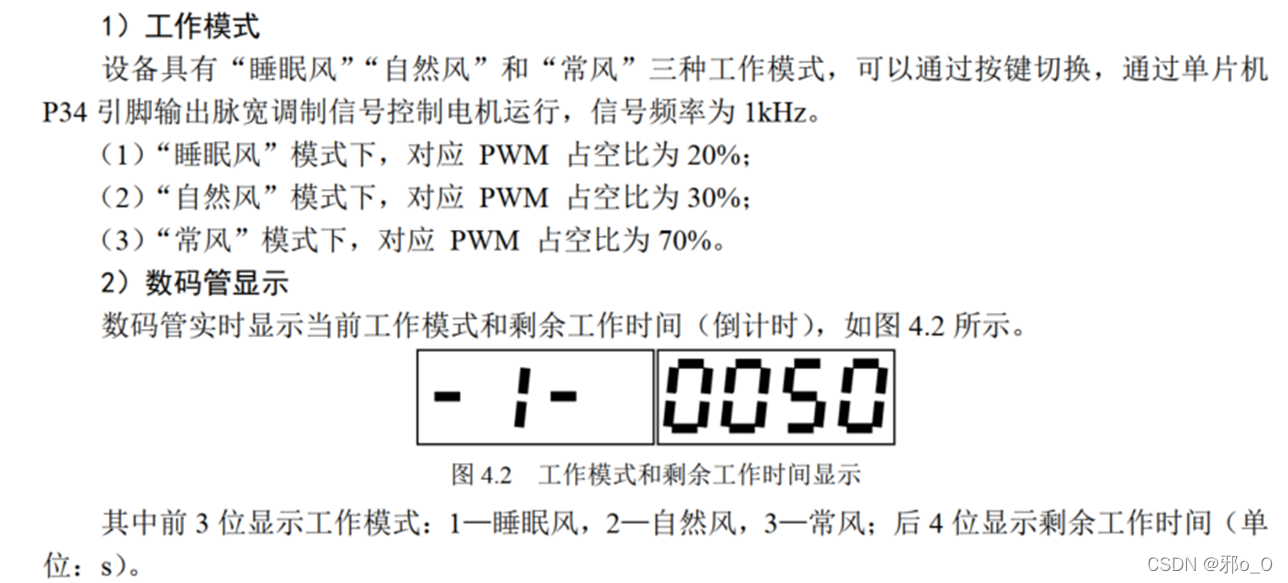

		sprintf(Seg_Buf,"-%d- %04d",(int)Work_Mode,(int)time);
	else if(Seg_Mode==1)

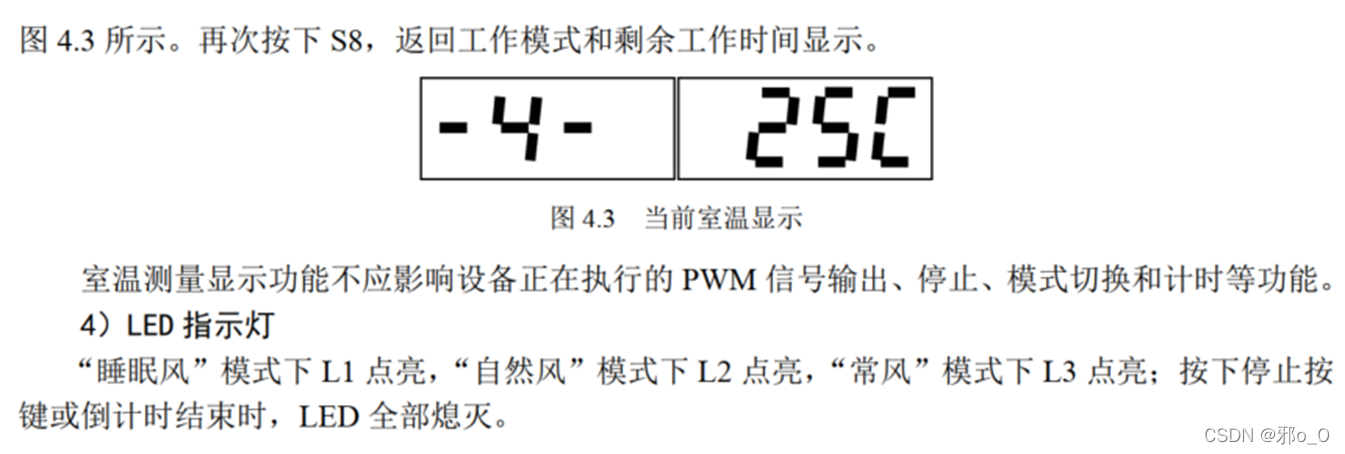

		sprintf(Seg_Buf,"-4-  %02dC",rd_temperature()/16);

	Seg_Tran(Seg_Buf,Seg_Code);
}

中断处理

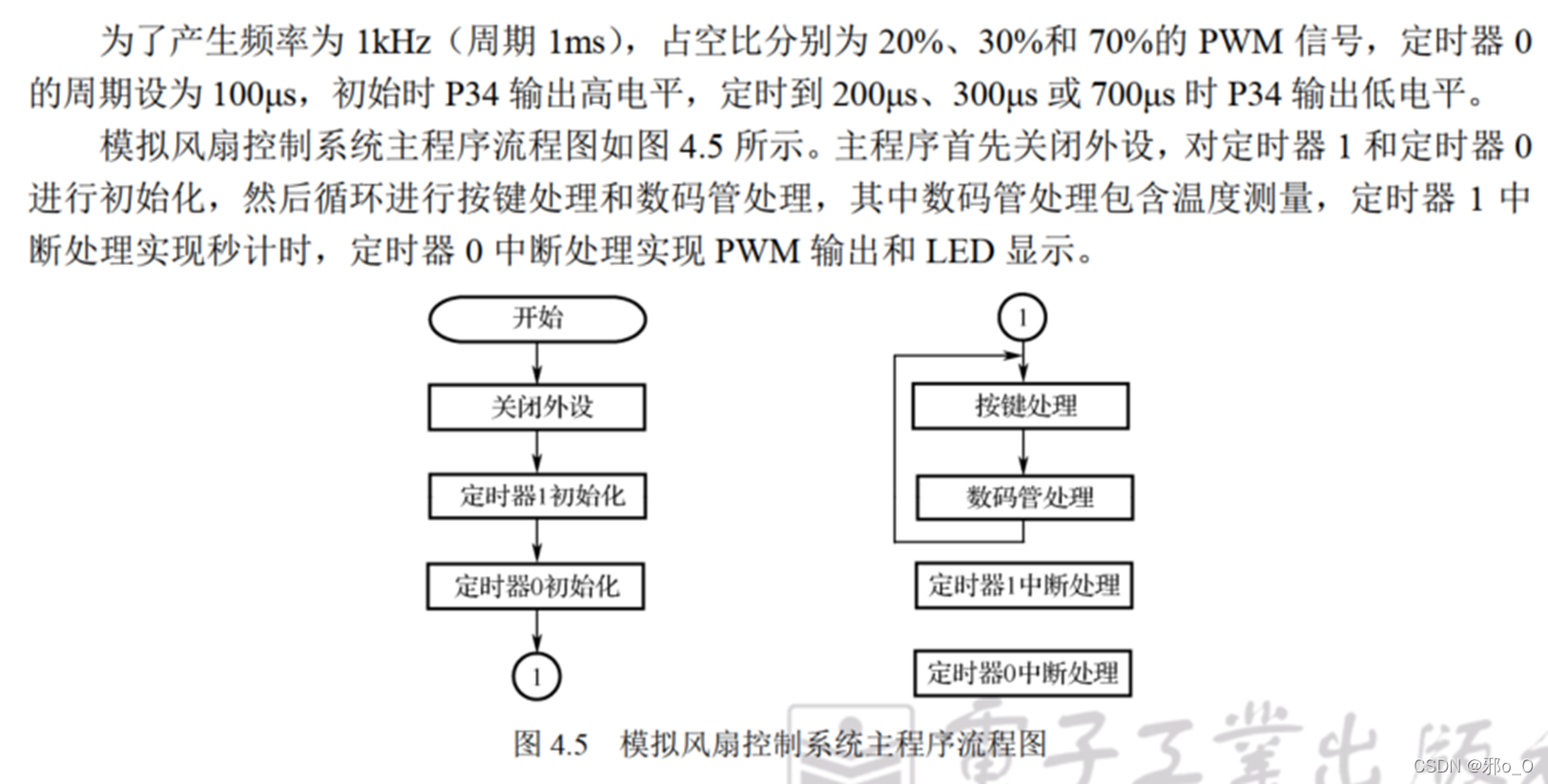

void Time0() interrupt 1  //处理输出PWM，和LED
{
	TL0 = 0x9C;		//100us
	TH0 = 0xFF;

	pwm++;
	if(pwm>=10) pwm=0;
	if(time>0)
	{
		if(Work_Mode==1)
		{
			if(pwm<=2) P34=1;
			else P34=0;
			Led_Dis(1);
		}
		else if(Work_Mode==2)
		{
			if(pwm<=3) P34=1;
			else P34=0;
			Led_Dis(2);
		}
		else if(Work_Mode==3)
		{
			if(pwm<=7) P34=1;
			else P34=0;
			Led_Dis(4);
		}
	}
	if(time==0)
	{
		Led_Dis(0);
		P34=0;
	}
}


void Time1() interrupt 3  //处理定时
{
	TL1 = 0x18;		//1ms
	TH1 = 0xFC;

	if(time>0)
	{
		Delay_1s++;
		if(Delay_1s==1000)
		{
			Delay_1s=0;
			time = time - 1;
		}
	}

	if(++Delay_Seg==500) Delay_Seg=0;
	if(++Delay_Key==11) Delay_Key=0;

	if(++smgwei==8) smgwei=0;
	Seg_Dis(Seg_Code,smgwei);
}
