[嵌入式]STM32_基础入门（一）_寄存器跑马灯实验

持续关注阿杰在线更新保姆式笔记~~坚持日更

库函数跑马灯实验?

目录

一、硬件连接?

二、寄存器步骤

三、代码区

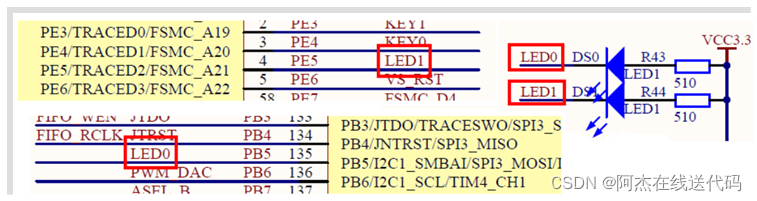

一、硬件连接?

GPIO输出方式：? 推挽输出

二、寄存器步骤

• 使能IO口时钟。配置寄存器RCC_APB2ENR。

参考手册---》6.3.7 APB2 外设时钟使能寄存器(RCC_APB2ENR)

也可直接到Ctrl+H查找RCC查询?

• 初始化IO口模式。配置寄存器GPIOx_CRH/CRL

参考手册---》8.2.1 端口配置低寄存器(GPIOx_CRL) (x=A..E)

• 操作IO口，输出高低电平。配置寄存器GPIOX_ODR或者BSRR/BRR。

参考手册---》8.2.4 端口输出数据寄存器(GPIOx_ODR) (x=A..E)

三、代码区

**main.c**

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"


int main(void)
{
	Led_Init();//初始化与LED连接的硬件接口
	delay_init();

	while(1)
	{
		GPIOB->ODR |= 1<<5;//PB5灭（高电平）
		GPIOE->ODR |= 1<<5;//PE5灭（高电平）
		delay_ms(500);

		GPIOB->ODR &= ~(1<<5);//PB5亮（低电平）
		GPIOE->ODR &= ~(1<<5);//PE5亮（低电平）
		delay_ms(500);
	}
}

**led.c**

#include "led.h"
#include "stm32f10x.h"

void Led_Init(void)
{
	RCC->APB2ENR |= 1<<3;//使能PORTB时钟
	RCC->APB2ENR |= 1<<6;//使能PORTE时钟

	GPIOB->CRL &= 0xff0fffff;//PB.5 寄存器清零
	GPIOB->CRL |= 0x00300000;//PB.5 推挽输出
	GPIOB->ODR |= 1<<5;//PB.5 输出高

	GPIOE->CRL &= 0xff0fffff;
	GPIOE->CRL |= 0x00300000;//PE.5推挽输出
	GPIOE->ODR |= 1<<5; //PE.5输出高
}
