[嵌入式]DS1302时钟(电子钟)

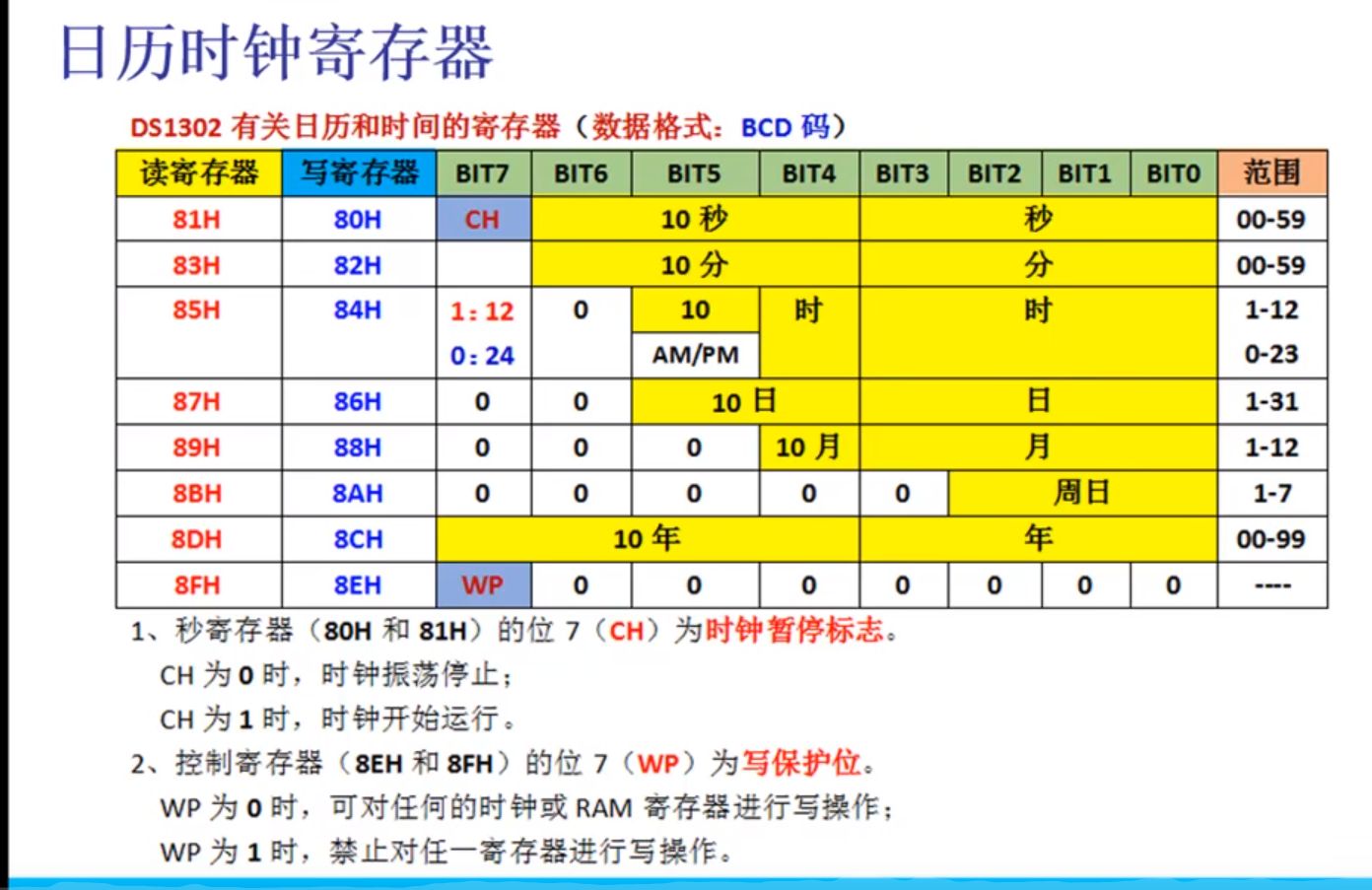

DS1302中有两个寄存器：日历时钟寄存器，和静态RAM存储器

?

DS1302中的寄存器一共有8个控制的字节单元，每个单元有8个字节，每个单元分别对应不同的内容地址 ，输入的地址不同，那么存入的数据就会有所不同(一个萝卜一个坑)

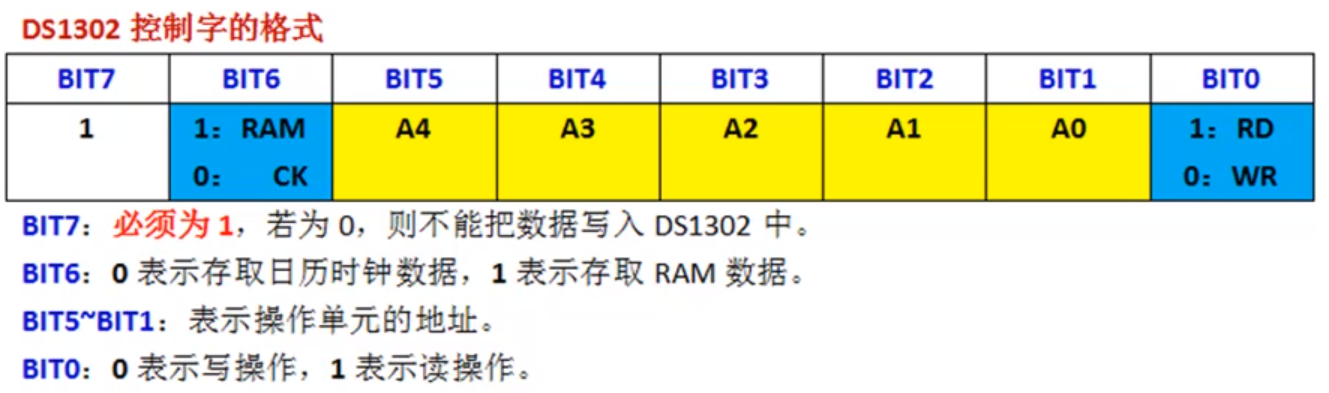

值的注意的是：写和读的内容操作地址只差一位，还有就是，打开定时器对应的地址写入对应的数据或者读取对应的寄存器中的数据的话，最先开始要对第8个单元进行操作(输入0x00为写，0x01为读) ，第8个单元的地址为0x8e(写)，0x8f(读)。写入数据0x00表示可以操作寄存器，写入数据0x01表示不能操作，写有保护，读没有保护 ，也就是说读的时候不用操作第7个单元的地址

写入的地址参数和读的地址参数可以用两个数组存起来；

格式是：秒分时，日月周年；

写入的数据是BCD码，可以只写着用，按照格式写

调用数码管显示函数的时候，显示数字是/16?

显示的时候啊，要将位置的数组放到显示的数码管的段码中显示

读数据的时候：要用数组去接收从寄存器的地址中读出来的数据

#include <STC15F2K60S2.H>
#include "ds1302.h"

unsigned char code SMG_NoDot[18] ={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
     0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
     0xbf,0x7f};
unsigned char write[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c};
unsigned char read[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};
//22年1月27日周4 21点08分36秒
unsigned char date[7]={0x36,0x08,0x21,0x27,0x01, 0x04,0x22};
void smgdelay(unsigned int i)
{
	while(i--);

}
void select138(unsigned char n)
{
	switch(n)
	{
		case 4:
			P2=(0x1f&P2)|0x80;
		break;
		case 5:
			P2=(0x1f&P2)|0xa0;
		break;
		case 6:
			P2=(0x1f&P2)|0xc0;
		break;
		case 7:
			P2=(0x1f&P2)|0xe0;
		break;
		case 0:
			P2=(0x1f&P2)|0x00;
		break;

	}
}
void smgshow_bite(unsigned char date,unsigned char pos)
{
	select138(6);
	P0=0x01<<pos;
	select138(7);
	P0=date;

}
void smgshowall()
{
	select138(6);
	P0=0xff;
	select138(7);
	P0=0xff;

}
void writetime()
{	unsigned char i;
	Write_Ds1302_Byte(0x8e,0x00);
	for(i=0;i<7;i++)
	{
		Write_Ds1302_Byte(write[i],date[i]);
	}
	Write_Ds1302_Byte(0x8e,0x01);
}

void readtime()
{
	unsigned char i;
	for(i=0;i<7;i++)
	{
	 date[i]=Read_Ds1302_Byte(read[i]);
	}
}

void smgshow()
{
	smgshow_bite(SMG_NoDot[date[2]/16],0);
	smgdelay(500);
	smgshow_bite(SMG_NoDot[date[2]%16],1);
	smgdelay(500);
	smgshow_bite(0xbf,2);
	smgdelay(500);
	smgshow_bite(SMG_NoDot[date[1]/16],3);
	smgdelay(500);
	smgshow_bite(SMG_NoDot[date[1]%16],4);
	smgdelay(500);
	smgshow_bite(0xbf,5);
	smgdelay(500);
	smgshow_bite(SMG_NoDot[date[0]/16],6);
	smgdelay(500);
	smgshow_bite(SMG_NoDot[date[0]%16],7);
	smgdelay(500);
	smgshowall();

}


void main()
{
	writetime();
	while(1)
	{	readtime();
		smgshow();
	}
}
