共阳极和共阴极区别
共阳极
公共端接阳极,可以理解为公共端接VCC(高电平)——对应输入信号为1 ;当另一端(非公共端)接地或者输入低电平的时候——对应输入信号为0 ,电路导(选)通
共阴极
与共阳极相反,公共端接阴极,可以理解为公共端接Gnd(低电平)——对应输入信号为0 ;当另一端(非公共端)接Vcc或者输入高电平的时候——对应输入信号为1 ,电路导(选)通
位选和段选思路
- 位选思路 :

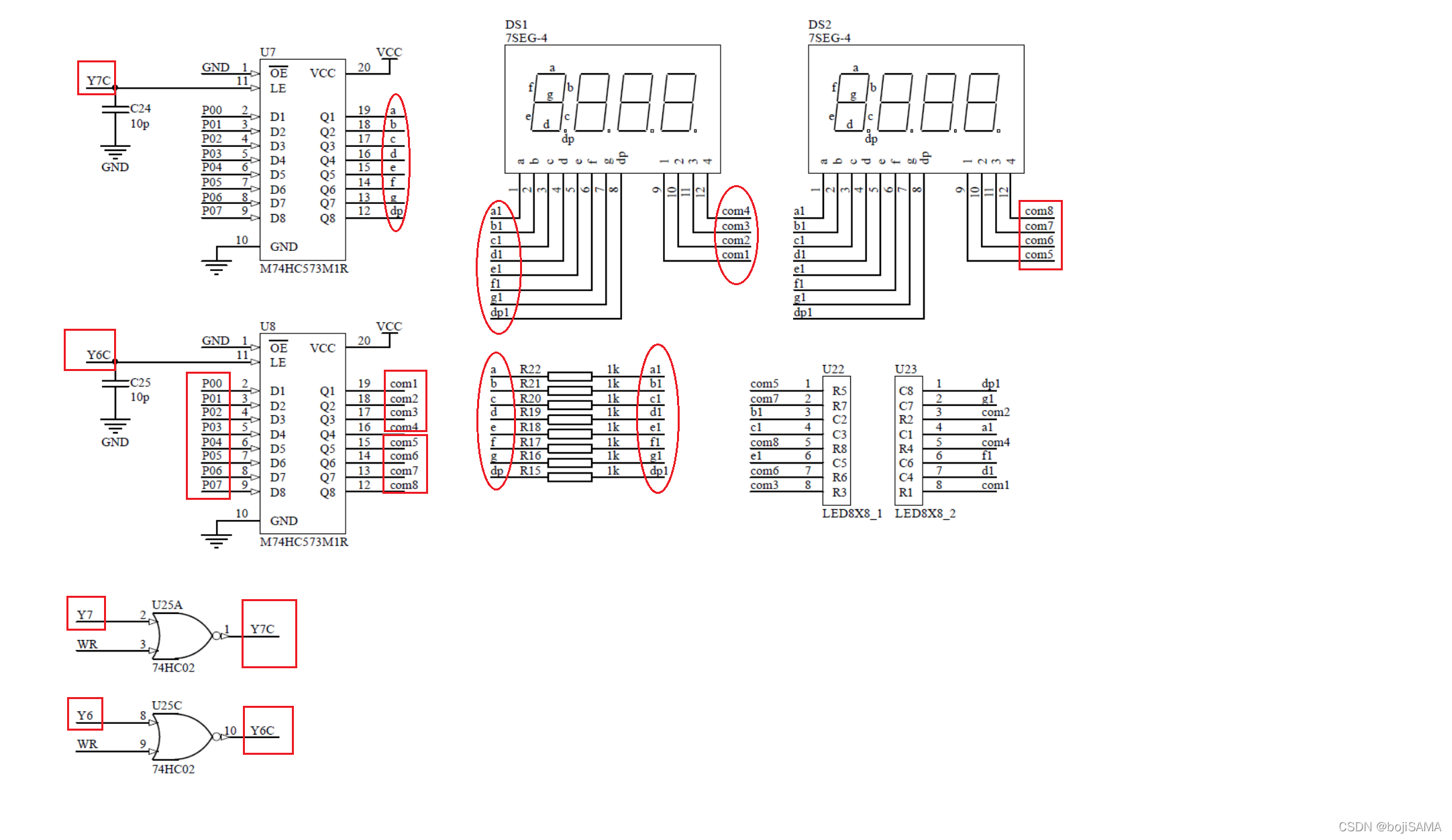

低位在左,高位在右 拿上图解释:1——4是位选引脚,就是选择要亮第几个数字的控制脚。所谓位选低位在左,高位在右 :因为引脚1比4小,1数字对应最左边的数码管位置,4数字对应最右边的数码管位置。
数码管位置 | 从右数第四位——最左位 | 从右数第三位 | 从右数第二位 | 从右数第一位 |
---|
位选管脚序号 | 1 | 2 | 3 | 4 | 8421码(以0x0f举例) | 1 | 2 | 4 | 8 | 16进制 | 1 | 2 | 4 | 8 |
共阳极数码管位选 :位选给高电平(对应输入信号1)选择位,按共阳极选择上图最右一位,则为0x08共阴极数码管位选 :位选给低电平(对应输入信号0)选择位, 按共阴极选择上图最右一位,则为0x70
- 段选思路:
低位在右,高位在左 一 一对应 拿上图解释:a——dp是段选引脚,就是选择要亮第几根管子的控制脚,一个较为复杂的数字需要多段同时亮起。所谓段选选低位在右,高位在左 :a——g——dp的字母中,a最小(最右),dp最大(最左),并且排序从右往左排,从小往大排 ,所以a对应的位数在代码编写中总是在最右边,dp对应的位数总是在最左边。
对应段 | dp | g | f | e | d | c | b | a |
---|
8421码(以0xff举例) | 8 | 4 | 2 | 1 | 8 | 4 | 2 | 1 | 16进制 | 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 |
共阳极数码管段选 :位选给低电平(对应输入信号0)选择位共阴极数码管位选 :位选给高电平(对应输入信号1)选择位
- 综合思路:
数码管 分为共阴和共阳两种类型 ,显示数字同时 需要到位选和段选的控制 。控制过程中,可以将位选引脚理解为com公共端,而段选引脚则理解为另一端(非公共端),两端之间要通电,则位选端和段选端电平(高/低)不能一样。
unsigned char code dx[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
简单训练
实现CT107D板子共阳极数码管的COM4对应的数字位从0——9再回0的循环操作 (CT107D板子MCU :IAP15F2K61S2 只是比stc15 多了仿真功能,其他差别不大)
#include <reg52.h>
sbit a=P2^5;
sbit b=P2^6;
sbit c=P2^7;
sbit relay=P0^4;
sbit buzzer=P0^6;
unsigned char code dx[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void delay_ms(int ms){
int ms1,ms2;
for(ms1=0;ms1<ms;ms1++){
for(ms2=0;ms2<125;ms2++);
}
}
void hc138Init4to7(unsigned int op_hc){
switch(op_hc){
case 4:
a=0;b=0;c=1;
break;
case 5:
a=1;b=0;c=1;
break;
case 6:
a=0;b=1;c=1;
break;
case 7:
a=1;b=1;c=1;
break;
}
}
void buzOff(){
hc138Init4to7(5);
relay = 1;
buzzer=0;
}
void main(){
unsigned int i;
buzOff();
hc138Init4to7(6);
P0=0x08;
hc138Init4to7(7);
while(1){
for(i=0;i<10;i++){
P0=dx[i];
delay_ms(12000);
}
}
}
|
