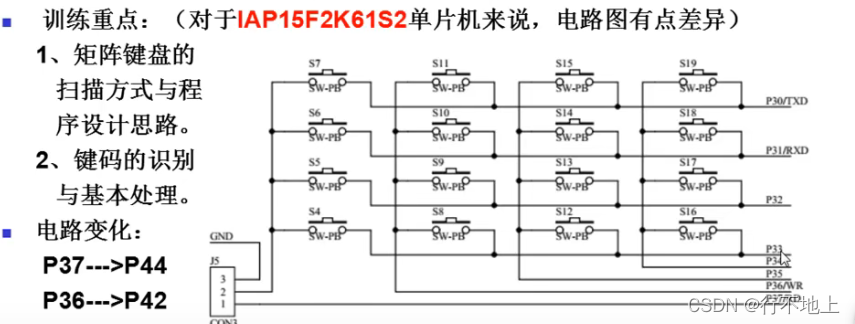

矩阵键盘：J5跳线帽接1、2引脚
1、矩阵键盘的基本操作
S4~S19按键组成4X4的矩阵键盘。在扫描按键的过程中，发现有按键触发信号后（不做去抖动），待按键松开后，在数码管的第一位显示相应数字：从左至右，从上到下，依次显示0~F
矩阵键盘扫描思想：
?
与独立按键不同的是，按键的两个引脚都分别连接的单片机的I/O端口，一个作为行信号，另外一个作为列信号。

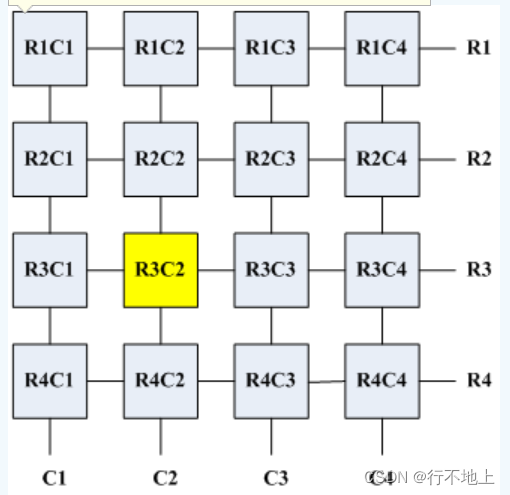

??在上面的矩阵键盘中，要识别出黄色按键的按下状态，应该怎么做呢？

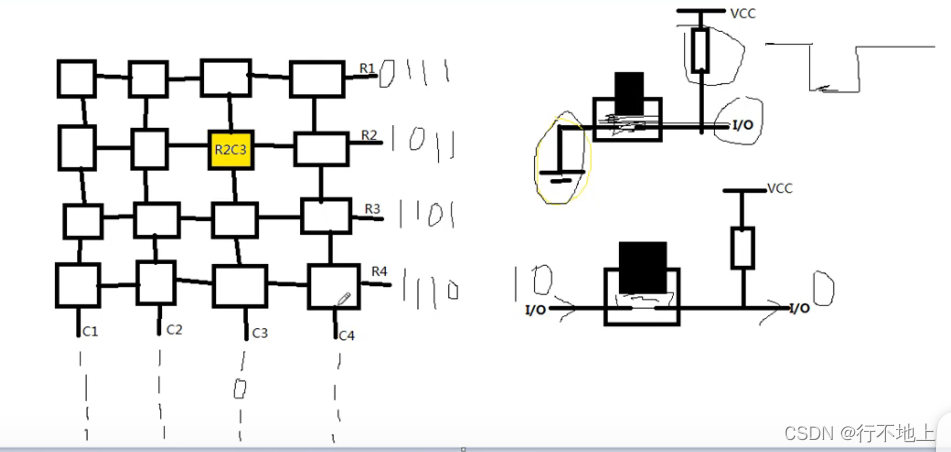

?对与矩阵键盘，我们只能逐行扫描，然后读取列的状态信号。如果R3行输出低电平，那么黄色按键如果有按下动作的话，那读取C2列信号也应该为低电平，而该行上其他没有按下动作的按键的列信号则为高电平。因此，我们可以得到矩阵键盘的基本扫描步骤：
? ? <1> R1输出低电平，R2、R3、R4输出高电平，逐个读取C1、C2、C3、C4判断列信号，如果? ? ? ? ? ? ?都为高电平则R1行上没有按键按下。
? ? <2> R2输出低电平，R1、R3、R4输出高电平，逐个读取C1、C2、C3、C4判断列信号。
? ? <3> R3输出低电平，R1、R2、R4输出高电平，发现C2列信号为低电平，那么可以判断得R3行? ? ? ? ? ? ?的C2列的按键有按下动作。
? ? <4> R4输出低电平，R1、R3、R4输出高电平，逐个读取C1、C2、C3、C4判断列信号。
? ? 如此循环往复，扫描的按键的我们知道有按键按下动作，那么又怎么知道是哪一个按键按下呢？这时，我们最好定义一个键值全局变量，给矩阵行列上的每一个的按键编一个唯一的号码。当扫描的某一行某一列的按键动作后，把对应的编号复制给键值变量，这样我们判断这个键值，就知道是哪个按键有触发动作了。
代码：
#include "reg52.h"
sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;
sbit R1 = P3^0;
sbit R2 = P3^1;
sbit R3 = P3^2;
sbit R4 = P3^3;//行
sfr P4 = 0xc0;//头文件中无P4，定义内存地址
sbit C1 = P4^4;
sbit C2 = P4^2;
sbit C3 = P3^5;
sbit C4 = P3^4;//列
unsigned char key_num;
unsigned char code SMG_duanma[18] = {
// 0 1 2 3 4 5 6 7
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
// 8 9 A B C D E F
0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
// - .
0xbf,0x7f}; //共阳数码管
void InitHC138(unsigned char n)//选Y
{
switch (n)
{
case 4://LED
HC138_C = 1;
HC138_B = 0;
HC138_A = 0;
break;
case 5://蜂鸣器与继电器
HC138_C = 1;
HC138_B = 0;
HC138_A = 1;
break;
case 6://数码管位置
HC138_C = 1;
HC138_B = 1;
HC138_A = 0;
break;
case 7://数码管段码
HC138_C = 1;
HC138_B = 1;
HC138_A = 1;
break;
}
}
void SMG_Bit(unsigned char dat)//数码管位置（只在第一位）、数据
{
InitHC138(6);
P0 = 0x01;
InitHC138(7);
P0 = dat;
}
void ScanKeys()
{
//扫描第一行
R1 = 0; R2 = R3 = R4 = 1;
C1 = C2 = C3 = C4 = 1;
if (C1 == 0)
{
while(!C1);//松开后
key_num = 0;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C2 == 0)
{
while(!C2);
key_num = 1;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C3 == 0)
{
while(!C3);
key_num = 2;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C4 == 0)
{
while(!C4);
key_num = 3;
SMG_Bit(SMG_duanma[key_num]);
}
//扫描第二行
R2 = 0; R1 = R3 = R4 = 1;
C1 = C2 = C3 = C4 = 1;
if (C1 == 0)
{
while (!C1);
key_num = 4;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C2 == 0)
{
while(!C2);
key_num = 5;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C3 == 0)
{
while(!C3);
key_num = 6;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C4 == 0)
{
while(!C4);
key_num = 7;
SMG_Bit(SMG_duanma[key_num]);
}
//扫描第三行
R3 = 0; R1 = R2 = R4 = 1;
C1 = C2 = C3 = C4 = 1;
if (C1 == 0)
{
while(!C1);
key_num = 8;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C2 == 0)
{
while(!C2);
key_num = 9;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C3 == 0)
{
while(!C3);
key_num = 10;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C4 == 0)
{
while(!C4);
key_num = 11;
SMG_Bit(SMG_duanma[key_num]);
}
//扫描第四行
R4 = 0; R1 = R2 = R3 = 1;
C1 = C2 = C3 = C4 = 1;
if (C1 == 0)
{
while(!C1);
key_num = 12;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C2 == 0)
{
while(!C2);
key_num = 13;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C3 == 0)
{
while(!C3);
key_num = 14;
SMG_Bit(SMG_duanma[key_num]);
}
else if (C4 == 0)
{
while(!C4);
key_num = 15;
SMG_Bit(SMG_duanma[key_num]);
}
}
void main()
{
while(1)
{
ScanKeys();
}
}
