[嵌入式]完善点灯c程序

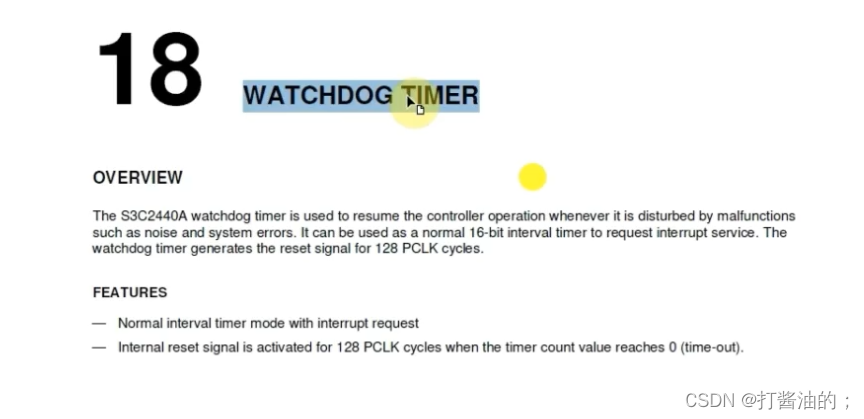

说明：看门狗定时器会到点整个系统自动复位，用来更新bug，系统的自我保护机制

**说明：
一般CON是控制输入输出
DAT控制具体的寄存器控制引脚
所以找对应的就好

开发手册很重要，要会搜索

循环点亮程序

清零和置一的方法可以和之前一样制定要的那一位或和与
不过太长了不好写，一般采用这种移位的方式

void delay(volatile int d)
{
	while (d--);
}

int main(void)
{
	volatile unsigned int *pGPFCON = (volatile unsigned int *)0x56000050;
	//加入volatile 系统会妥善处理，不会自动优化
	volatile unsigned int *pGPFDAT = (volatile unsigned int *)0x56000054;

	int val = 0;  /* val: 0b000, 0b111 */
	int tmp;

	/* 设置GPFCON让GPF4/5/6配置为输出引脚 */
	*pGPFCON &= ~((3<<8) | (3<<10) | (3<<12));
	//清零
	*pGPFCON |=  ((1<<8) | (1<<10) | (1<<12));
    //配置寄存器

	/* 循环点亮 */
	while (1)
	{
		tmp = ~val;
		tmp &= 7;
		*pGPFDAT &= ~(7<<4);
		*pGPFDAT |= (tmp<<4);
		delay(100000);
		val++;
		if (val == 8)
			val =0;

	}

	return 0;
}

另外后面采用把寄存器定义为宏，效果是一样的不写了

按键led程序

#include "s3c2440_soc.h"
//把函数定义写在这里面，就不用一直配置寄存器了


void delay(volatile int d)
{
	while (d--);
}

int main(void)
{
	int val1, val2;

	/* 设置GPFCON让GPF4/5/6配置为输出引脚 */
	GPFCON &= ~((3<<8) | (3<<10) | (3<<12));
	GPFCON |=  ((1<<8) | (1<<10) | (1<<12));
//先清零再置一的方法

	/* 配置3个按键引脚为输入引脚:
	 * GPF0(S2),GPF2(S3),GPG3(S4)
	 */
	GPFCON &= ~((3<<0) | (3<<4));  /* gpf0,2 */
	GPGCON &= ~((3<<6));  /* gpg3 */

//直接全清零

	/* 循环点亮 */
	while (1)
	{
		val1 = GPFDAT;
		val2 = GPGDAT;

		if (val1 & (1<<0)) /* s2 --> gpf6 */
		{
			/* 松开 */
			GPFDAT |= (1<<6);
		}
		else
		{
			/* 按下 */
			GPFDAT &= ~(1<<6);
		}

		if (val1 & (1<<2)) /* s3 --> gpf5 */
		{
			/* 松开 */
			GPFDAT |= (1<<5);
		}
		else
		{
			/* 按下 */
			GPFDAT &= ~(1<<5);
		}

		if (val2 & (1<<3)) /* s4 --> gpf4 */
		{
			/* 松开 */
			GPFDAT |= (1<<4);
		}
		else
		{
			/* 按下 */
			GPFDAT &= ~(1<<4);
		}


	}

	return 0;
}
