将常用的网络接口总结一下，主要分为MAC与PHY之间的和PHY之前的，我们在说接口时，一定要注意接口所处的位置，MAC与PHY之间的接口大体上常用的有MII/GMII/RGMII/SGMII，PHY之前的常见接口主要分为1000BASE-T/1000BASE-X/1000BASE-TX，我会分别对这些进行说明，下面的图和介绍都是从88E1111这款PHY的手册上摘下来的，感兴趣的朋友可以具体翻翻该手册，我这里只是简单提下。
MAC与PHY之间

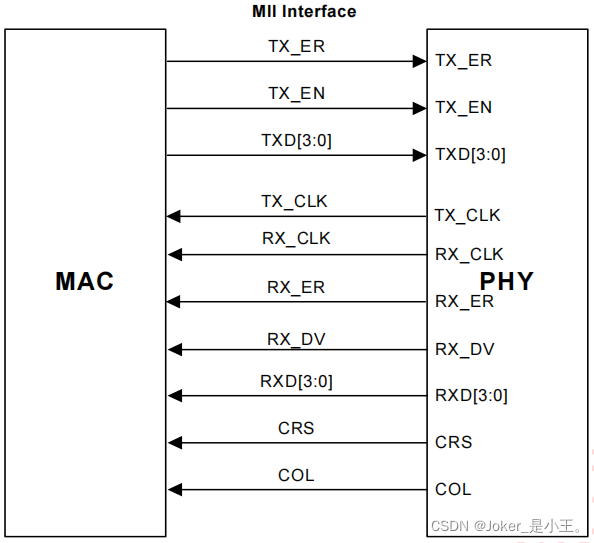

MII
| 端口名称 | 端口含义 |
|---|---|
| TX_ER | 发送数据错误 |
| TX_EN | 发送使能 |
| TXD[3:0] | 发送数据 |
| TX_CLK | 发送参考时钟 （100Mbps下，时钟频率为25MHz，10Mbps下，时钟频率为2.5MHz） |
| RX_CLK | 接收参考时钟 （100Mbps下，时钟频率为25MHz，10Mbps下，时钟频率为2.5MHz） |
| RX_ER | 接收数据错误 |
| RX_DV | 接收数据有效 |
| RXD[3:0] | 接收数据 |
| CRS | 载波侦测信号（仅在半双工下有效） |
| COL | 冲突监测信号（仅在半双工下有效） |

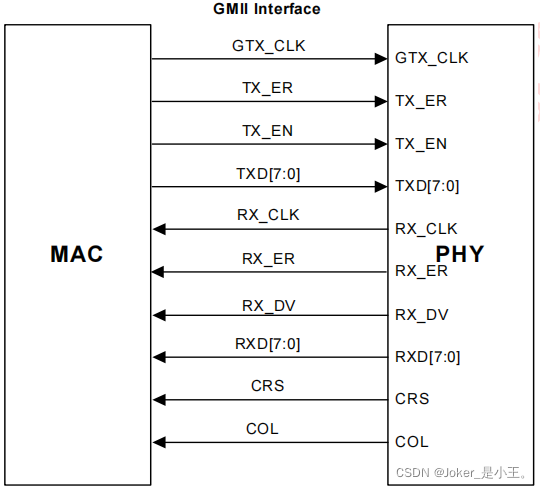

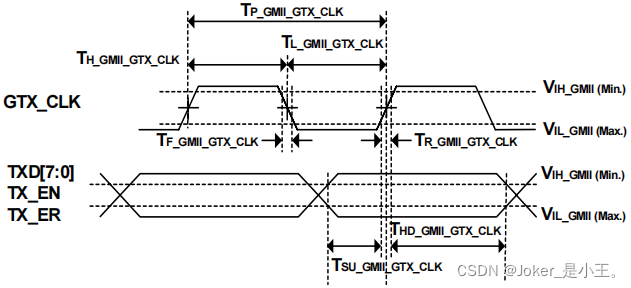

GMII
?
| 端口名称 | 端口含义 |
|---|---|
| GTX_CLK | 1000M发送时钟 （除此之外PHY可能还有TX_CLK此为10/100M发送时钟） |
| TX_ER | 发送数据错误 |
| TX_EN | 发送使能 |
| TXD[7:0] | 发送数据 |
| RX_CLK | 接收时钟 |
| RX_ER | 接收数据错误 |
| RX_DV | 接收数据有效 |
| RXD[7:0] | 接收数据 |
| CRS | 载波侦测信号 |
| COL | 冲突监测信号 |

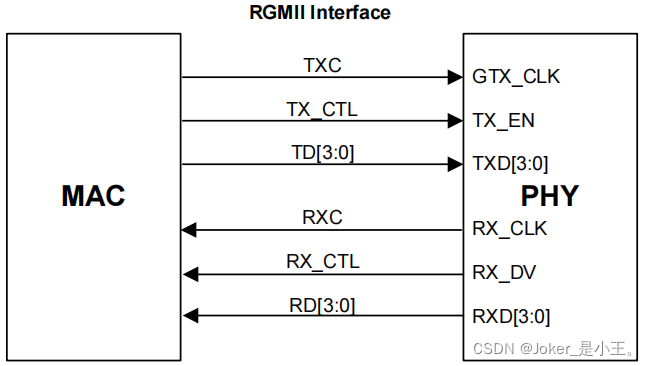

RGMII
| 端口名称 | 端口含义 |
|---|---|
| GTX_CLK | 1000M发送时钟 |
| TX_EN | 发送使能 |
| TXD[3:0] | 发送数据 |
| RX_CLK | 接收时钟 |
| RX_DV | 接收数据有效 |
| RXD[3:0] | 接收数据 |

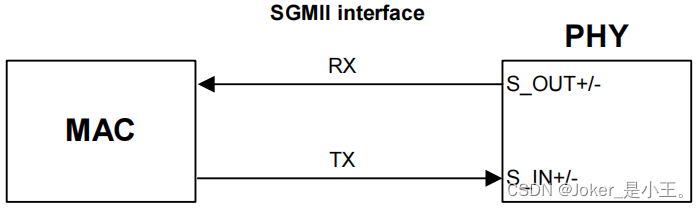

SGMII
| 端口名称 | 端口含义 |
|---|---|
| S_OUT+/- | 串行接收数据发送口 |
| S_IN+/- | 串行发送数据接收口 |
PHY之前的

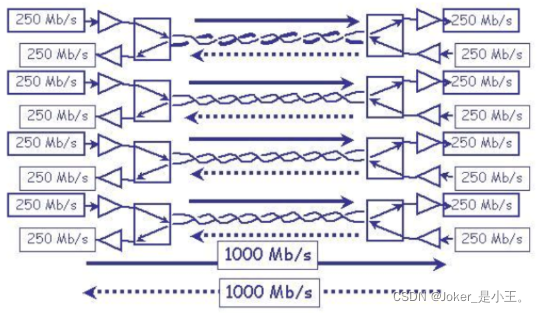

1000BASE-T
1000Base-T采用4对5类双绞线完成1000Mbps的数据收发，每一对双绞线传送250Mbps的数据流，?使用非屏蔽双绞线作为传输介质传输的最长距离是100米，1000BASE-T不支持8B/10B编码方式，而是采用更加复杂的编码方式。

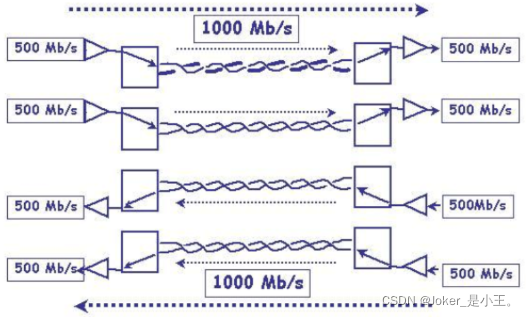

1000BASE-TX
1000Base-TX也是基于四对双绞线，但却是以两对线发送，两对线接收( 类似于100Base-Tx)。由于每对线缆本身不进行双向的传输，线缆之间的串扰就大大降低，同时其编码方式也相对简单。这种技术对网络的接口要求比较低，不需要非常复杂的电路设计，降低了网络接口的成本。

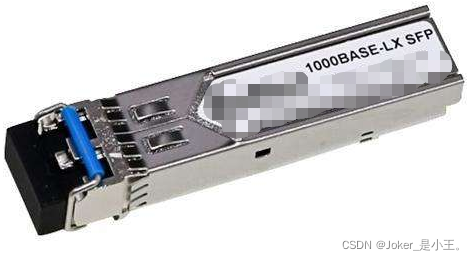

1000BASE-X
1000BASE-X与上面的完全不同，使用的是光纤而不是双绞线作为传输介质，收发端需要有光模块进行支持，根据所使用的单模光纤还是多模光纤，以及信号源波长的不同，其下又可以进行细分，如?1000BASE-LX、1000BASE-ZX、1000BASE-SX、1000BASE-CX。
?接口部分说完了，接下来进行一些简要的说明：
1.上面的接口中，基本都隐去了PHY配置的MDC和MDIO接口，主要是配置PHY寄存器用的

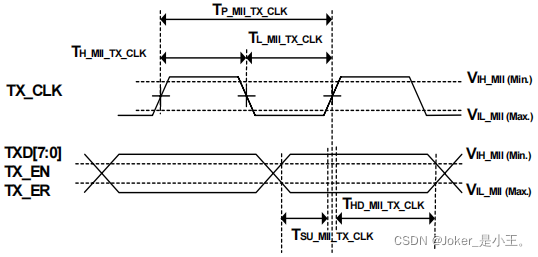

2.MII的数据接口是4位宽的，且需要注意，发送时钟TX_CLK的方向是从PHY到MAC，时钟由PHY提供，这是与GMII及RGMII口不同的，RX_CLK方向也是从PHY到MAC
?3.GMII的数据接口是8位宽的，GTX_CLK的方向是从MAC到PHY，由MAC产生，绝大多数时候，GMII是可以兼容MII口的，此时使用的时钟是TX_CLK，需注意方向，数据线使用8根中的4根
?4.RGMII的数据接口是4位宽的，是简化的GMII接口，其与GMII最大的不同是数据会在时钟的上升和下降沿都进行采样，RGMI同时也兼容100Mb和10M两种速率，两种速率下的参考时钟分别为25MHz和2.5MHz
