[嵌入式]51独立按键基础实验（失败）

实验原理：

按键包含四个管脚，初始13、24导通，而12、34不导通，当按键按下时12、34导通，类似于开关的结构。按键未按下时电压信号为高电平，当按键按下时电压信号为低电平。

由于机械开关的的按动会出现“抖动”（一般5-10ms），导致电压信号和理想信号不一致（如下图）。“抖动”可能导致电压信号被多次触发，可以设计硬件消除（会增加成本，如接入电容），或者软件消除（延时函数避开抖动区间）。

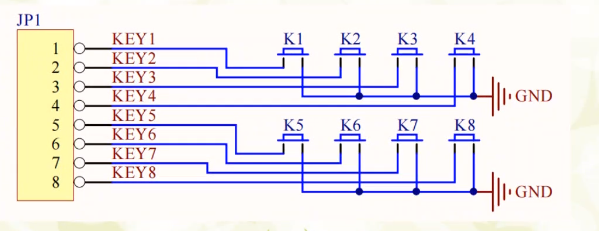

实验电路：

当按键按下时，管脚得到低电平（输入0），将K1-8分别关联LED1-8，当该按键所接的IO口收到低电平信号时，对应LED灯输出值取反（点亮/熄灭）。

完整代码：

#include "reg52.h"
typedef unsigned char u8;
typedef unsigned  int u16;
void delay_10us(u16 ten_us);  //延时函数
u8 key_scan(u8 mode);         //读取函数

sbit KEY1=P0^0;
sbit KEY2=P0^1;
sbit KEY3=P0^2;
sbit KEY4=P0^3;
sbit KEY5=P0^4;
sbit KEY6=P0^5;
sbit KEY7=P0^6;
sbit KEY8=P0^7;

sbit LED1=P1^0;
sbit LED2=P1^1;
sbit LED3=P1^2;
sbit LED4=P1^3;
sbit LED5=P1^4;
sbit LED6=P1^5;
sbit LED7=P1^6;
sbit LED8=P1^7;

#define KEY1_PRESS 1
#define KEY2_PRESS 2
#define KEY3_PRESS 3
#define KEY4_PRESS 4
#define KEY5_PRESS 5
#define KEY6_PRESS 6
#define KEY7_PRESS 7
#define KEY8_PRESS 8
#define KEY_UNPRESS 0



void main()
{
	 u8 key=0;
	 while(1){
	   	key=key_scan(1);
		if(key==KEY1_PRESS)
			LED1=!LED1;
		else if(key==KEY2_PRESS)
			LED2=!LED2;
	 	else if(key==KEY3_PRESS)
			LED3=!LED3;
		else if(key==KEY4_PRESS)
			LED4=!LED4;
		else if(key==KEY5_PRESS)
			LED5=!LED5;
		else if(key==KEY6_PRESS)
			LED6=!LED6;
		else if(key==KEY7_PRESS)
			LED7=!LED7;
		else if(key==KEY8_PRESS)
			LED8=!LED8;
	 }

}

u8 key_scan(u8 mode)     //加入形参mode调整单次扫描/连续扫描模式
{
	static u8 key=1;
	if(mode)
		key=1;
	if(key=1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0||KEY5==0||KEY6==0||KEY7==0||KEY8==0))
	{
		delay_10us(1000);  //消抖
		key=0;
		if(KEY1==0)
			return KEY1_PRESS;
		else if(KEY2==0)
			return KEY2_PRESS;
		else if(KEY3==0)
			return KEY3_PRESS;
		else if(KEY4==0)
			return KEY4_PRESS;
	    else if(KEY5==0)
			return KEY5_PRESS;
		else if(KEY6==0)
			return KEY6_PRESS;
		else if(KEY7==0)
			return KEY7_PRESS;
		else if(KEY8==0)
			return KEY8_PRESS;
	}else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1&&KEY5==1&&KEY6==1&&KEY7==1&&KEY8==1)
	{
			key=1;
	}
	return KEY_UNPRESS;
}

void delay_10us(u16 ten_us)
{
	 while(ten_us--);
}

实验结果：

按下独立按键后，对应LED灯亮起，但有时亮起后松按键即熄灭，有时亮起时按下按键LED灯亮度降低，松按键后恢复原亮度，多次调试后未查明原因。

使用教程提供的代码（仅控制2个LED灯)实验结果如预期，按下后对应灯亮起，松开后保持亮度，再次按键对应灯熄灭。。
