[嵌入式]十三、IO扩展技术与存储器映射扩展

目录

1、IO扩展代码：

2、存储器扩展代码

IO扩展：J13? ? 2、3引脚短接

存储器扩展：J13? ? ?1、2引脚短接

分别用I/O扩展方式与存储器扩展方式对LED灯和数码管进行基本的控制。

①首先点亮指示灯低4位，关闭高4位，延时片刻；点亮指示灯的高4位，关闭低4位，延时片刻，关闭所有指示灯。

②然后依次逐个点亮数码管的所有段码，每次只点亮一个数码管。

③循环执行上述功能。?

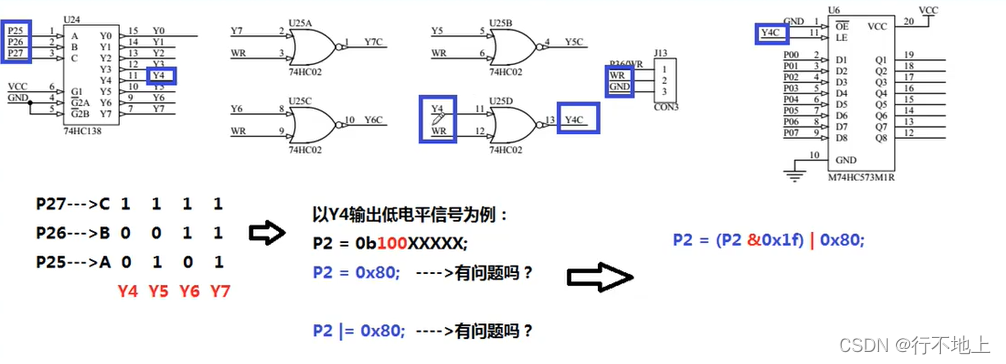

?WR：写引脚（Y4C要为1（或非），则Y4、WR都为0。WR要为0，J13的2(WR)、3(GND)引脚接一起）

Y4 ：P2 = 100X XXXX? ? ? ? ?（&与；|或）

? ? ? ?0x1f = 0001 1111? ? ? ? ? ?(P2 & 0x1f) = 0000 0000

? ? ? 0x80 = 1000 0000? ? ? ? ? (P2 & 0x1f) | 0x80 = 100 0?0000? //LED

Y5 ：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0xa0 = 101 0 0000? //蜂鸣器与继电器

Y6 ：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0xc0 = 110?0 0000? //数码管位置

Y7 ：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0xe0 = 111?0 0000? //数码管段码

1、IO扩展代码：

#include "reg52.h"

void InitHC138(unsigned char n)//选Y（IO扩展）
{
	switch (n)
	{
		case 4://LED   842 1
			P2 = (P2 & 0x1f) | 0x80;
		break;
		case 5://蜂鸣器与继电器
			P2 = (P2 & 0x1f) | 0xa0;
		break;
		case 6://数码管位置
			P2 = (P2 & 0x1f) | 0xc0;
		break;
		case 7://数码管段码
			P2 = (P2 & 0x1f) | 0xe0;
		break;
	}
}

void Delay(unsigned int t)
{
	while(t--);
	while(t--);
}

void LEDRuning()
{
	InitHC138(4);
	P0 = 0xf0;
	Delay(60000);
	Delay(60000);
	P0 = 0x0f;
	Delay(60000);
	Delay(60000);
	P0 = 0xff;
	Delay(60000);
	Delay(60000);
}

void SMGRuning()
{
	unsigned char i;

	for (i = 0; i < 8; i++)
	{
		InitHC138(6);
		P0 = 0x01 << i;
		InitHC138(7);
		P0 = 0x00;
		Delay(60000);
		Delay(60000);
	}
	P0 = 0xff;//关闭数码管
	Delay(60000);
	Delay(60000);
}

void main()
{
	while(1)
	{
		LEDRuning();
		SMGRuning();
	}
}

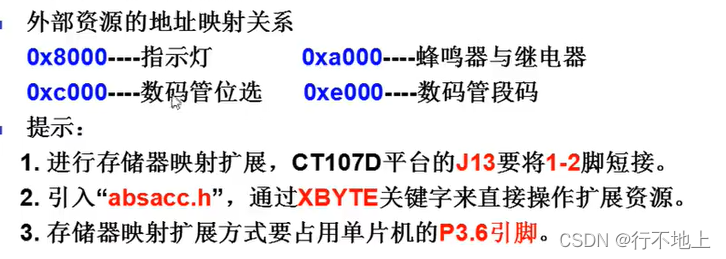

2、存储器扩展代码

#include "reg52.h"
#include "absacc.h"

void Delay(unsigned int t)
{
	while(t--);
	while(t--);
}

void LEDRuning()
{

//	InitHC138(4);
//	P0 = 0xf0; 点亮指示灯低4位，关闭高4位
	XBYTE[0x8000] = 0xf0;
	Delay(60000);
	Delay(60000);//延时片刻

//	P0 = 0x0f; 点亮指示灯高4位，关闭低4位
	XBYTE[0x8000] = 0x0f;
	Delay(60000);
	Delay(60000);//延时片刻

//	P0 = 0xff; 关闭所有指示灯
	XBYTE[0x8000] = 0xff;
	Delay(60000);
	Delay(60000);
}

void SMGRuning()
{
	unsigned char i;

	for (i = 0; i < 8; i++)
	{
//		InitHC138(6);
//		P0 = 0x01 << i;
//		InitHC138(7);
//		P0 = 0x00;  依次逐个点亮数码管的所有段码
		XBYTE[0xc000] = 0x01 << i;
		XBYTE[0xe000] = 0x00;
		Delay(60000);
		Delay(60000);
	}
//	P0 = 0xff;//关闭数码管
	XBYTE[0xe000] = 0xff;
	Delay(60000);
	Delay(60000);
}

void main()
{
	while(1)
	{
		LEDRuning();
		SMGRuning();
	}
}
