前言

??此前上过一个关于LabView的一个选修课，名为“虚拟仪器设计”，加上单片机课设也用到这个软件来制作上位机，我对这款功能强大的软件有了很强的兴趣，想到之后可能还会用到这个软件，故写一篇博客来记录一下实践经验。以下内容均根据LabView2018版来进行展开，注意：LabView高版本可以兼容低版本，反之不行。

概述

??LabView是NI公司旗下的一款软件，主要用于虚拟仪器的设计，即实现用程序来代替硬件，这一点我认为名副其实，因为这个软件不仅具有非常人性化易理解的编程界面，还支持非常多的通信协议，这为它和硬件的沟通提供了良好的桥梁。

基本使用

1. 界面认识

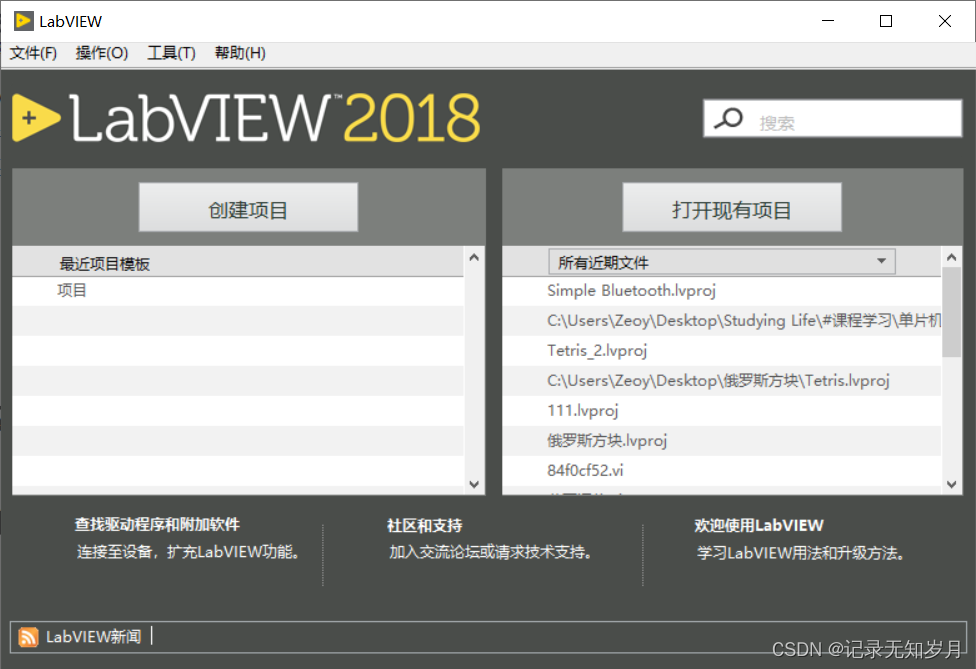

??打开软件，我们可以看到如下管理界面：
在这里插入图片描述

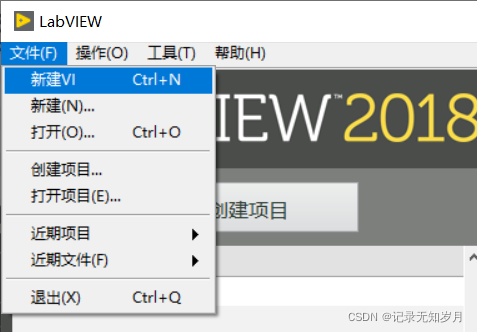

??一般来说，较为简单的程序不需要创建项目，而是创建VI文件：

??点击新建VI之后，就能得到两个窗口，一个为程序框图，一个为前面板，其中，前面板可以理解为用户交互的界面，而程序框图，则设置了这个交互界面背后的运行逻辑。一般的做法是，使用快捷键 “Win+左键” 或右键分频放置两个窗口。

前面板

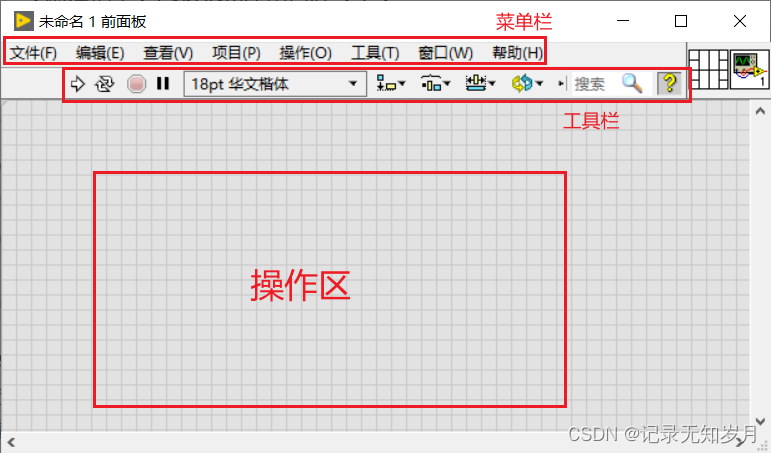

??首先来看前面板。
在这里插入图片描述

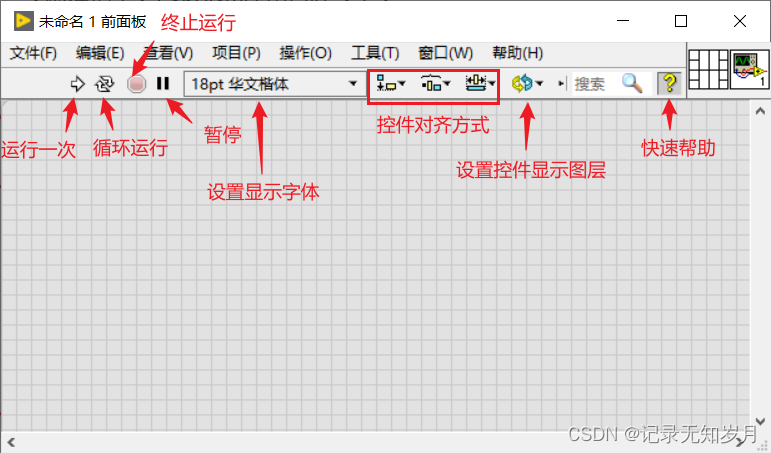

??其大致可以分为三个区：菜单栏、工具栏、操作区，其中将重点讲述工具栏的使用。

??提示几点：显示的字体如果选择以@开头的字体，则在前面板显示为自左向右的字体，应该选择不是以@开头的字体。控件显示图层的设置一般用来设计UI界面，使得界面更加好看。

程序框图

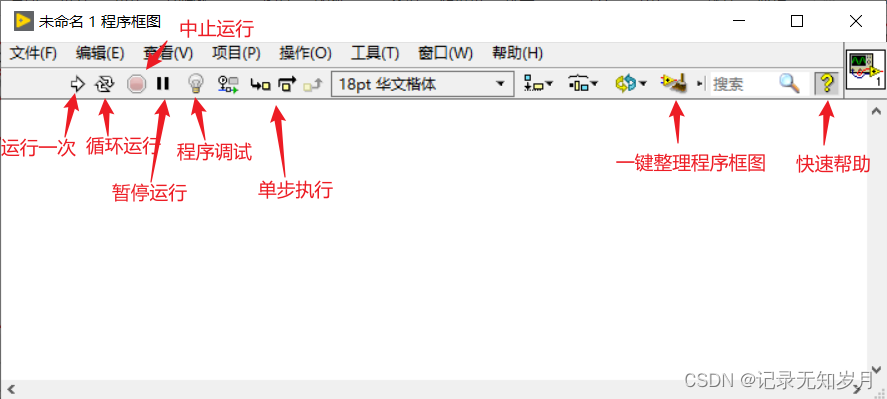

在这里插入图片描述

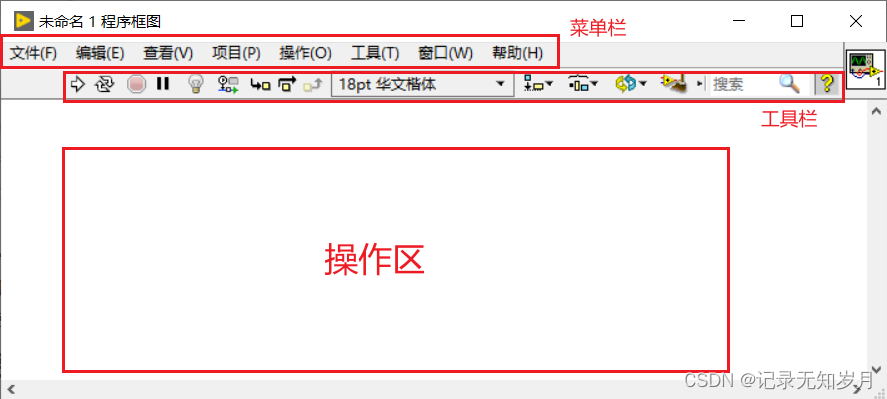

??程序框图和前面板界面差不多，都有菜单栏，工具栏，操作区，而重点也是工具栏。

2. 添加函数与控件

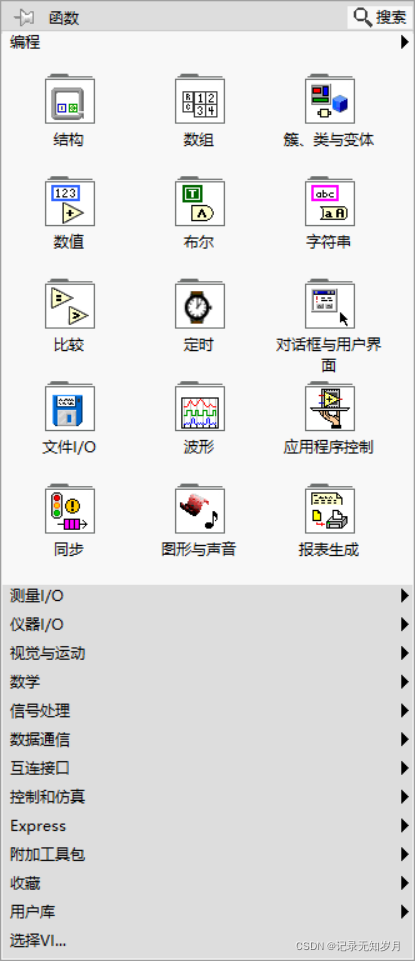

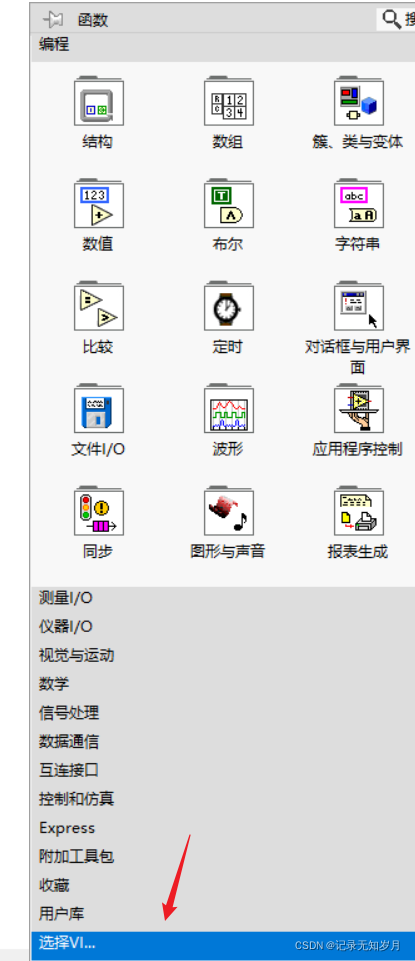

??在程序框图的任意位置右键，会弹出一个函数选择界面，如下图所示。可以看到，函数包含了好几个类别，放在不同的“文件夹”中，而编程的任务就是选择函数来组成我们想要的程序。
在这里插入图片描述

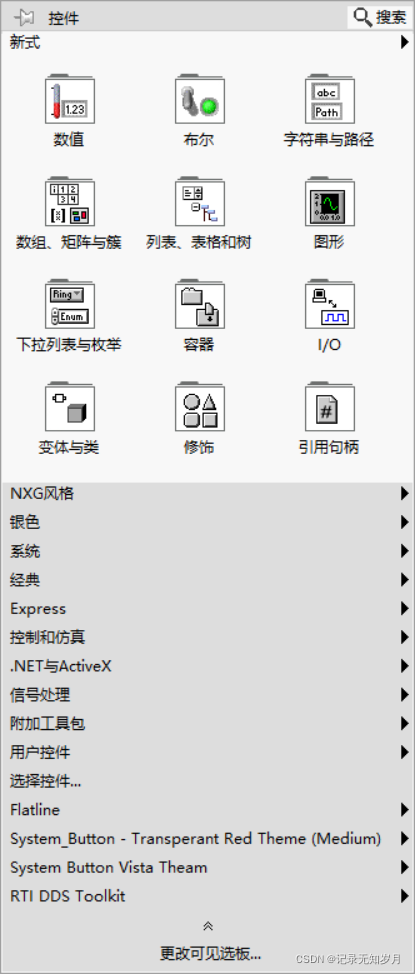

??同样，在前面板操作区任意位置右键，也会弹出一个控件的选框，如下图所示。而这些控件就是组成我们所看到的软件的交互界面的所有元素。如按钮，滑动条，示波器等。

需要注意：LabView为并行数据流编程，即程序的并行运行的。

3. 快捷键及技巧

Ctrl + E 快速切换程序框图和前面板
Ctrl + B 快速消除错误连线
快捷键总结
即时帮助栏及例程查看。

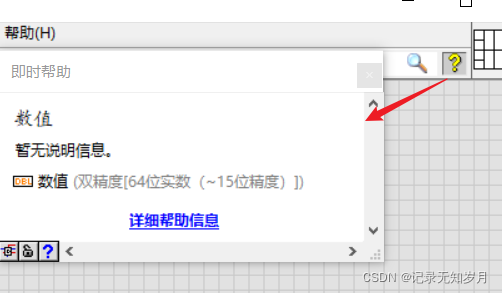

在LabView最大的问题往往就是不知道这个函数的名称及其用法，所以为了快速了解函数的名称和功能，可以开启即时帮助，即工具栏中的问号。

这个窗口会始终在最前面，而且鼠标所指的函数即可在这看到简要介绍，如果觉得简要介绍不够好，则可以点击详细帮助信息，查看函数和控件的详细功能。
在程序框图中双击可以看到该函数在前面板的控件样式，在前面板双击可以看到该控件对应的函数。

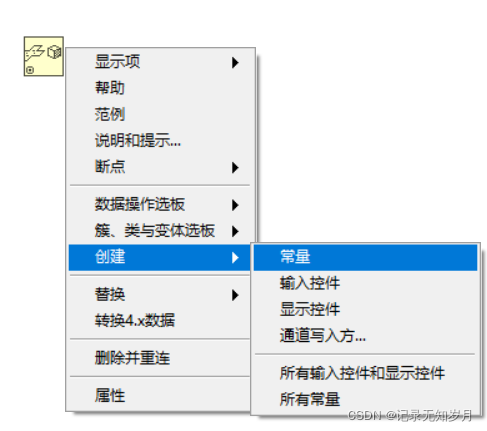

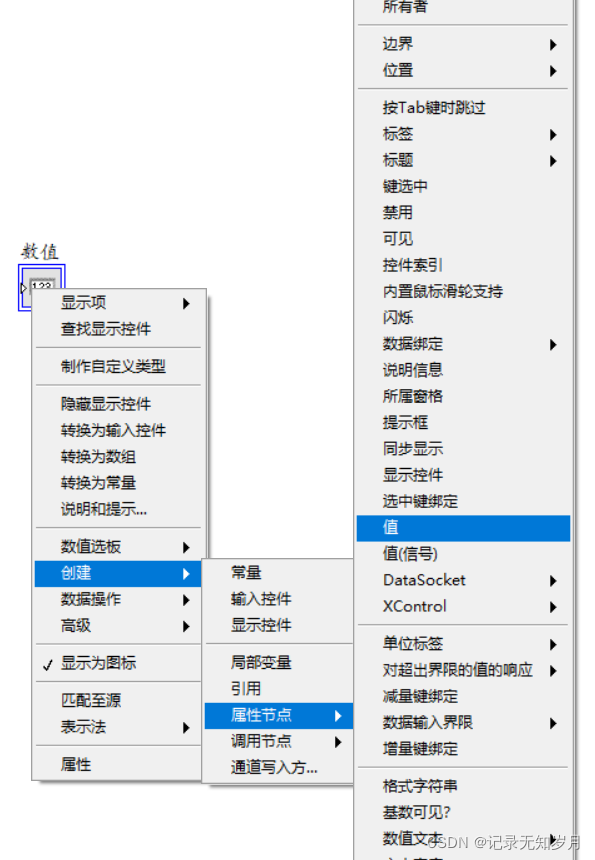

一个函数放置好之后，还会有一个问题就是不知道这个信号端口应该放什么类型的数据，这个时候就可以考虑在信号端口处当鼠标变成连线状态时右键，点击创建，选择常量或者输入输出控件。
