什么是sysTick、RTC

sysTick，System Tick Clock，系统滴答计时器，这是一个内嵌在NVIC的内核外设，一般被配置成1ms计数。
RTC，Real Time Clock，实时时钟，这是
从名字可以看出，他的作用与定时器非常类似，事实上这就是一个具有自动重载和溢出中断功能的24位系统节拍计时器，因此很多人都会有这样的疑惑，**stm32有多个外部定时器，为什么还要有systick？**作者在这里总结了以下几个原因。

systick是内嵌在内核的，因此所有基于Cortex-M3内核的MCU都可以使用该定时器，大大提高了可移植性；而不同单片机的外部定时器，其寄存器地址和可配置参数往往是不同的，每次移植都需要重新配置定时器。
systick被广泛应用于RTOS或者类似需要调度的应用中。在单片机中，并行任务往往是由调度器在串行任务中模拟实现的，可以这样理解，每个进程在执行到一定阶段会调用一次调度器，一次来实现任务切换，但如果在执行到调用调度器前任务出错导致卡死；而sysTick是独立工作的，即使在进入单步调试的时候，sysTick也不会停止工作，大大降低了系统奔溃的可能性。
sysTick可以在主电源断电的情况下继续工作，相当于万年历的功能。

关于时钟树

在这里插入图片描述

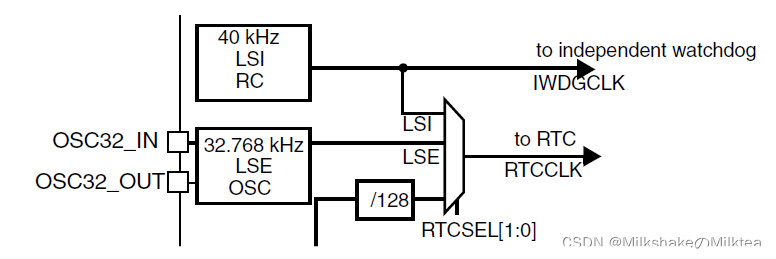

上图是从stm32f103c8t6数据手册中找到的时钟树局部，可以看出RTC支持三个时钟源。即LSI、LSE、HSE。

LSI，即Low Speed Internal，内部低速时钟，使用该时钟源的优点是可以剩下一个外部晶振，缺点是并不精准。
LSE，即Low Speed External，外部低速时钟，一般选用32.768kHz的晶振，是最精准的时钟源。

外部晶振一般为32.768kHz，这是因为32768正好是2¹⁵，在数字电路中一般分频系数为2ⁿ 较容易实现，因此使用32.768kHz的晶振很容易分频得到1ms
注意！如果需使用万年历功能，在主电源掉电时使用后备电源供电时，保持时间准确，则必须使用LSE时钟源

HSE，High Speed External，高速外部时钟，将外部高速晶振经过128分频后提供时钟源给RTC。

功能

延时

阻塞延时

虽然很多人一听到RTC都会想到其时钟功能，但作者认为其被使用最多的还是延时。

/**
  * @brief Provides a tick value in millisecond.
  * @note  This function is declared as __weak to be overwritten in case of other
  *       implementations in user file.
  * @retval tick value
  */
__weak uint32_t HAL_GetTick(void)
{
  return uwTick;
}

/**
  * @brief This function provides minimum delay (in milliseconds) based
  *        on variable incremented.
  * @note In the default implementation , SysTick timer is the source of time base.
  *       It is used to generate interrupts at regular time intervals where uwTick
  *       is incremented.
  * @note This function is declared as __weak to be overwritten in case of other
  *       implementations in user file.
  * @param Delay specifies the delay time length, in milliseconds.
  * @retval None
  */
__weak void HAL_Delay(uint32_t Delay)
{
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  /* Add a freq to guarantee minimum wait */
  if (wait < HAL_MAX_DELAY)
  {
    wait += (uint32_t)(uwTickFreq);
  }

  while ((HAL_GetTick() - tickstart) < wait)
  {
  }
}

HAL_Delay()是HAL库底层封装的毫秒级延时函数。以上是其在HAL库的原型定义，HAL_GetTick()中返回的uwTick是一个32位的全局变量，其在SysTick_Handler中不断自增（默认时钟源分频后默认为1kHz，即每1us自增1），tickstart记录的计时的起点；中间wait计算了完成延时需要的计数长度，默认uwTickFreq为1kHz，其为一个enum，即uwTickFreq=1；底下的while不断读取当前计数并计算计数长度，等待计数超时退出循环。
综上所述，该函数在默认设置下读取一个以1kHz自增变量的起点和终点，其长度wait即表示延时wait微秒。
另外，可能有些人已经考虑到了这个问题，uwTick一直在自增，而该延时函数是在自增的时间刻度上读取了先后两个点，是不是存在uwTick溢出导致延时出错的可能。事实上完全不需要有这样的顾虑，uwTick是32位的变量，直到溢出大约需要135年，而stm32f103的RTC设计最大100年，即只适用于2000~2099，因此完全满足使用需求。
注意：由于sysTick中断优先级较低，且无法设置为高优先级，所以在定时器中断、外部中断等服务函数中无法使用，会导致程序卡死在中断服务函数中

补充
很多人学习51的时候都用过一款工具叫单片机小精灵，在里面可以生成延时函数来实现延时，其代码逻辑是套接循环，利用指令执行的时间占用CPU，而单片机小精灵可以通过计算C语言代码对应的汇编指令和其执行时间，来得到精准的延时，但其灵活性较差，一般只能生成固定时间的延时；如果使用生成的固定时间延时多次调用来实现不同时间的延时，则在每次调用的时候都要压栈弹栈实现现场保护和还原，从而影响延时的精准性。
在实现模拟总线通信时，经常用到微秒级的延时，这个时候也常用__NOP()，以下为其底层原型定义，这是一种在C语言代码中插入汇编的写法，实际上是调用了arm汇编指令nop，即No operation，空指令，占用CPU一个机器周期的时间。

/**
  \brief   No Operation
  \details No Operation does nothing. This instruction can be used for code alignment purposes.
 */
#define __NOP()                             __ASM volatile ("nop")

非阻塞延时的一种近似实现

如果需要执行的任务是周期性交替执行的，并且在某个任务中需要延时，可以在HAL_Delay()的基础上，在while中调用需要周期性执行的任务，即可实现一种近似的非阻塞延时，其函数原型可如下定义。

void Delay_NoneBlock(uint32_t Delay)
{
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  /* Add a freq to guarantee minimum wait */
  if (wait < HAL_MAX_DELAY)
  {
    wait += (uint32_t)(uwTickFreq);
  }

  while ((HAL_GetTick() - tickstart) < wait)
  {
    Task();	//需要执行的任务
  }
}

实际上，一些建议的单片机系统中就使用了类似的方法进行任务调度。当然，该方法有很大局限性，比如当Task执行时间较长时，该延时函数会很不准确，就失去了利用sysTick延时的意义了。

秒中断

秒中断会每一秒触发一次中断，与定时器中断不同，定时器中断需要手动清除中断标志位（HAL库中在handle中已经清除中断标志位，在回调函数中不需要再次清除），实际上这些指令也会影响定时器中断的准确性，尤其是在高频率进入中断的情况下，而sysTick的秒中断不受任何任何其他因素影响，其精度只和时钟源精度有关。
前面提到过，sysTick具有很好的可移植性，因此一种优化的单片机系统调度方案是利用sysTick秒中断，每次进入秒中断调用调度器，判断是否需要调度。
调用方法
以下代码调用使用HAL库。

调用 HAL_RTCEx_SetSecond_IT(&hrtc) 打开秒中断。
定义 void HAL_RTCEx_RTCEventCallback(RTC_HandleTypeDef *hrtc) 中断服务函数。

日历与时间

RTC（Real Time Clock，实时时钟）

HAL库下常调用相关函数有以下几个。

HAL_StatusTypeDef HAL_RTC_SetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)，设置RTC时间
HAL_StatusTypeDef HAL_RTC_GetTime(RTC_HandleTypeDef *hrtc, RTC_TimeTypeDef *sTime, uint32_t Format)，读取RTC时间
HAL_StatusTypeDef HAL_RTC_SetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)，设置RTC日期
HAL_StatusTypeDef HAL_RTC_GetDate(RTC_HandleTypeDef *hrtc, RTC_DateTypeDef *sDate, uint32_t Format)，读取RTC时间

STM32 HAL库读取RTC时钟一直不更新时间的问题.
注意：如以上链接中的博文所述，调用HAL_RTC_GetTime之后必须调用HAL_RTC_GetDate解锁日期阴影寄存器，根据测试如果不进行解锁，时间将会一直不更新，这可能是考虑到如果读取时间和日期的时候正好处于零点，可能导致读取到的时间和日期不一致
plus：作者查阅了STM32Cube FW_F1 V1.8.4固件库源码，上述博文中引用的注释说明已经被删除，不知道是不是ST官方修复了该bug，作者并未对其进行再次测试，有测试的小伙伴可以留言评论

日期掉电保持

stm32f103的RTC实际上只计算了从某个固定时间经过tick微秒的日期，因此掉电之后日期不会自动更新，因此日期需要在断电前保存，在再次上电后读取并重置RTC。
方法一
【STM32+cubemx】0009 HAL库开发：RTC实时时钟的使用、掉电时间保持
以上链接中给出了一种掉电保持日期的方法，作者虽未测试，但根据经验上述博文的作者应该没有做长时间（多日）的测试，该方法会出现日期错误。
方法二

  /** Initialize RTC and set the Time and Date
  */
  sTime.Hours = 0;
  sTime.Minutes = 0;
  sTime.Seconds = 0;

  if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BIN) != HAL_OK)
  {
    Error_Handler();
  }
  DateToUpdate.WeekDay = RTC_WEEKDAY_SUNDAY;
  DateToUpdate.Month = RTC_MONTH_JANUARY;
  DateToUpdate.Date = 1;
  DateToUpdate.Year = 20;

  if (HAL_RTC_SetDate(&hrtc, &DateToUpdate, RTC_FORMAT_BIN) != HAL_OK)
  {
    Error_Handler();
  }

直接用掉电时保存的日期替换DateToUpdate的参数，HAL库日期读取函数会自动更新日期。
该方法简单方便，但经过作者测试有时候还是会出错，主要出现在跨日期不更新。
方法三 —— 推荐
作者亲测有效的方法，思路是RTC上电时日期默认是2000年1月1日，上电读取一次日期，并计算相对2000年1月1日过去的时间，然后在掉电保存日期的基础上向后延迟相同的时间，即为当前正确的日期。代码如下，将这部分代码插入MX_RTC_Init()即可。

  /* USER CODE BEGIN Check_RTC_BKUP */
	//读取时间以更新日期
	RTC_TimeTypeDef time;
	HAL_RTC_GetTime(&hrtc, &time, RTC_FORMAT_BIN);
	RTC_DateTypeDef date;
	HAL_RTC_GetDate(&hrtc, &date, RTC_FORMAT_BIN);
	//恢复保存的日期
	RTC_DateTypeDef savedDate = RTC_recoverDate();

	uint16_t timeout = 0;
	RTC_DateTypeDef tmpDate = initDate;
	tmpDate.WeekDay = 0x00;
	while (1) {
		//上电默认日期2000/1/1，根据与该日期的时间比较过去了几天
		if (memcmp(&tmpDate, &date, 4) != 0) {
			if (timeout++ >1000) {
				break;
			}
			tmpDate = tomorrow(tmpDate);
			savedDate = tomorrow(savedDate);
		} else {
			HAL_RTC_GetTime(&hrtc, &time, RTC_FORMAT_BIN);
			HAL_RTC_GetDate(&hrtc, &date, RTC_FORMAT_BIN);
			if (HAL_RTC_SetTime(&hrtc, &time, RTC_FORMAT_BIN) != HAL_OK) {
				Error_Handler();
			}
			if (HAL_RTC_SetDate(&hrtc, &savedDate, RTC_FORMAT_BIN) != HAL_OK) {
				Error_Handler();
			}
			RTC_backup();	//将更新的日期保存
			HAL_RTCEx_SetSecond_IT(&hrtc);
			return;
		}
	}
  /* USER CODE END Check_RTC_BKUP */

plus：这里用到了后备区BKUP保存日期，需要手动将日期保存到BKUP，代码如下。

void RTC_backup() {
	HAL_RTCEx_BKUPWrite(&hrtc, RTC_DATE_BKUP, (uint32_t)hrtc.DateToUpdate.Date);
	HAL_RTCEx_BKUPWrite(&hrtc, RTC_MONTH_BKUP, (uint32_t)hrtc.DateToUpdate.Month);
	HAL_RTCEx_BKUPWrite(&hrtc, RTC_YEAR_BKUP, (uint32_t)hrtc.DateToUpdate.Year);
}

由于BKUP是寄存器，可以频繁读写，而且读写速度很快，因此可以直接在主函数while(1)中调用不断写入；
RTC至少1秒才会更新一次，因此也可以在RTC秒中断中调用；
BKUP可存储的数据较少，因此也可以直接写入flash，但flash相对来说读写寿命角度，而且每次写入需要擦除整个扇区，速度较慢，因此一般不能频繁写入，因此如果要保存到flash，则需要开启PVD中断，即掉电中断，在断电前保存日期，但该方法对硬件有一定要求，前面提到flash写入较慢，因此需要在电源并一个大电容，保证在断电期间有足够时间保证日期保存完成。
plus：关于stm32中保存数据的方案，之后作者会单独写一篇博文单独说明。
