前言

关于继电器的控制，这个是比较没有的写的，因为这个非常简单。就是小信号控制大电压或电流设备。
主要的就是接线

提示：以下是本篇文章正文内容，下面案例可供参考

一、实验元件

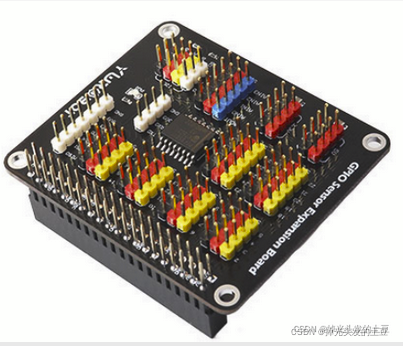

接口卡一块
在这里插入图片描述

双色灯一个

在这里插入图片描述

续电器一个

在这里插入图片描述

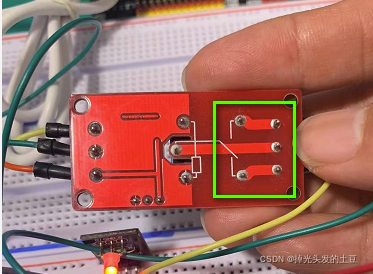

接线：
需要注意的是绿色框里的部分，这部分是接大电流或大电压的部分，对应的另一次就是接控制端的。

在这里插入图片描述

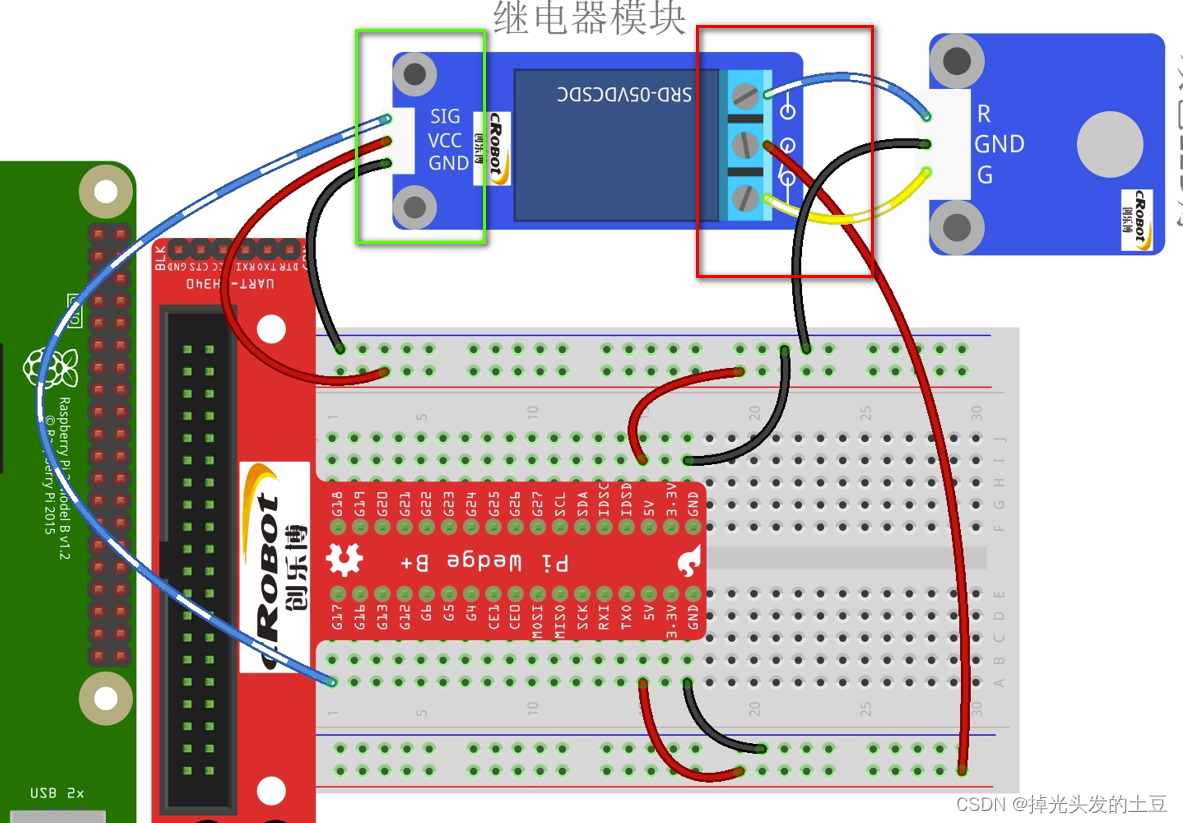

借用一下创乐博的接线图
从图上可以看到继电器有两组电压和地线。一组在继电器的左边（绿色框的部分），这里的VCC或DC+ 都是接 3.3V的部分，GND、DC-接的都是主板的GND部分。而其他的另一条线为控制线，需要接一个GPIO管脚。
红色的框为负载测，要注意的是最终设备的GND要接设备供电侧的GND，而设备供电侧的VCC接入到继电器的中间刀闸接入口。从红色框两侧的接线柱接入的就是设备了。设备的GND要和供电侧的GND共地。

在这里插入图片描述

二、代码

将之前的LED灯的代码用在这里了

# -*- coding: utf-8 -*-
"""
#类说明文件
author = "Derek Tian"
version = '0.0.1'
make day=2022-02-04
"""
__docformat__ = "restructuredtext en"

__all__ = []

__license__ = "MIT license"


# 导入相关的包
from gpiozero import LED
from time import sleep

col=LED(17)


while True:
    col.on()
    sleep(1)
    col.off()
    sleep(1)
