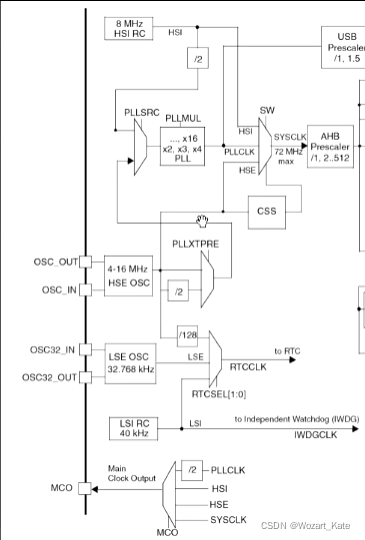

时钟振荡器的基本分类与运算使用
通信协议与主要应用端口
| 接口类型 | 个数 | 备注 |
|---|---|---|
| I2C | 2个 | 支持SMBus与PMBus |
| USART | 3个 | ISO7816(一个智能卡协议),LIN,irDA(一个红外协议)与调制解调器 |
| SPI | 2 | 18m/S |
| CAN | 1 | 主动 |
| USB2.0 | 1 |

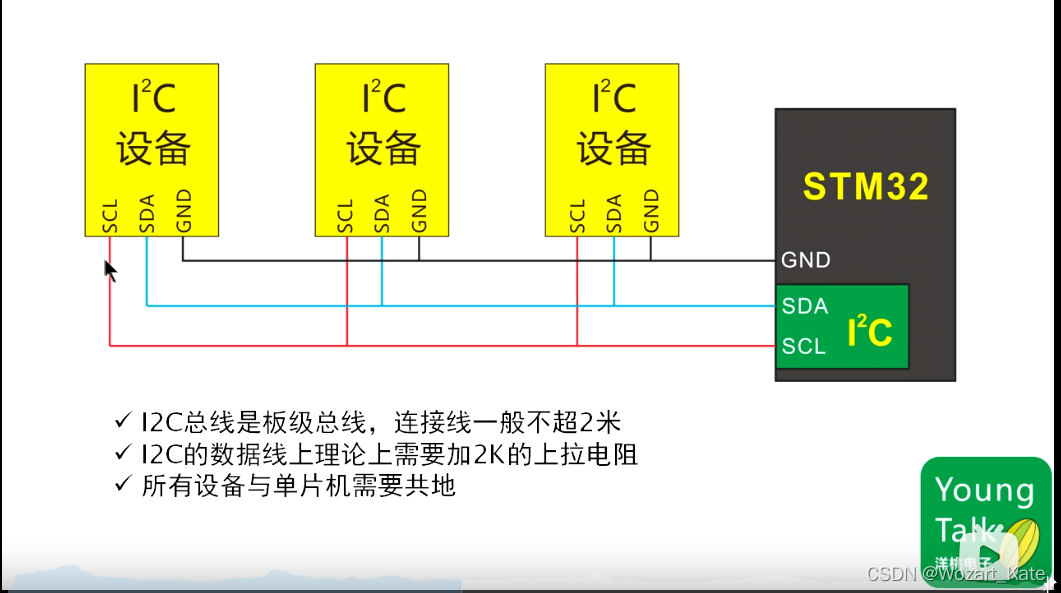

I2C总线通信例
USART(通用同步异步收发器)
USART本身只是一种协议方式
根据不同电平方式（具体应用上表现为“因传输距离远近的不同，所导致的电平信号稳定性不同，而应用不同的协议”）
而分为

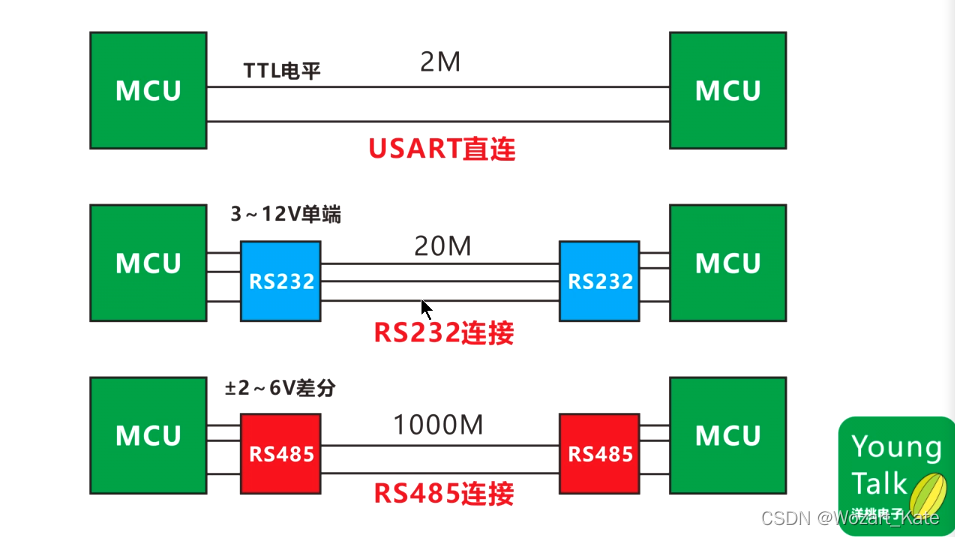

| 名称 | 通信距离 |
|---|---|
| USART原协议 | 2m以内 |
| RS232 | 20m |
| RS485 | 1000m |

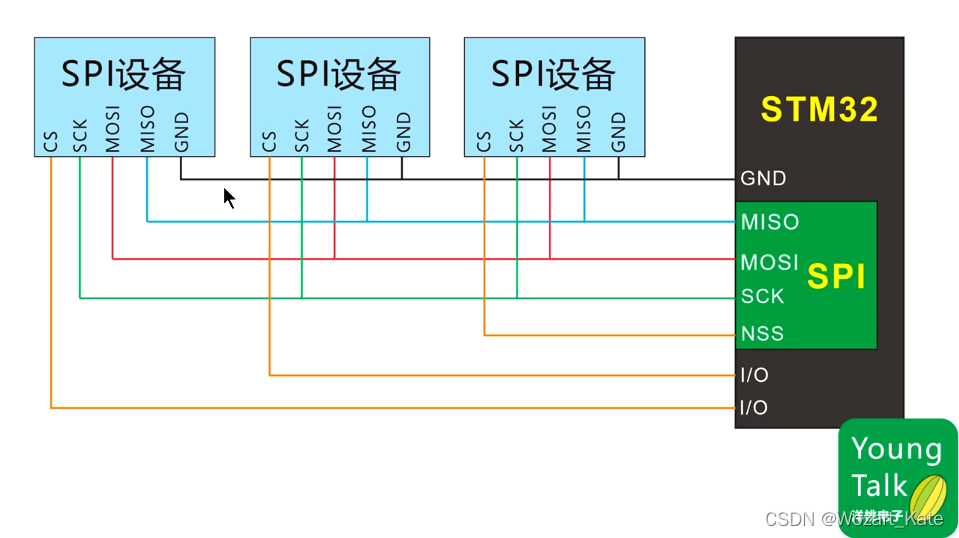

SPI
板级设备间（板子与外设之间，例如传感器，flash芯片等）的通信
协议简单稳定
单口非并联，即不同的SPI设备之间都与单片机有一个单读对应的通信接口（以及其他几个控制接口）
因此速度较快

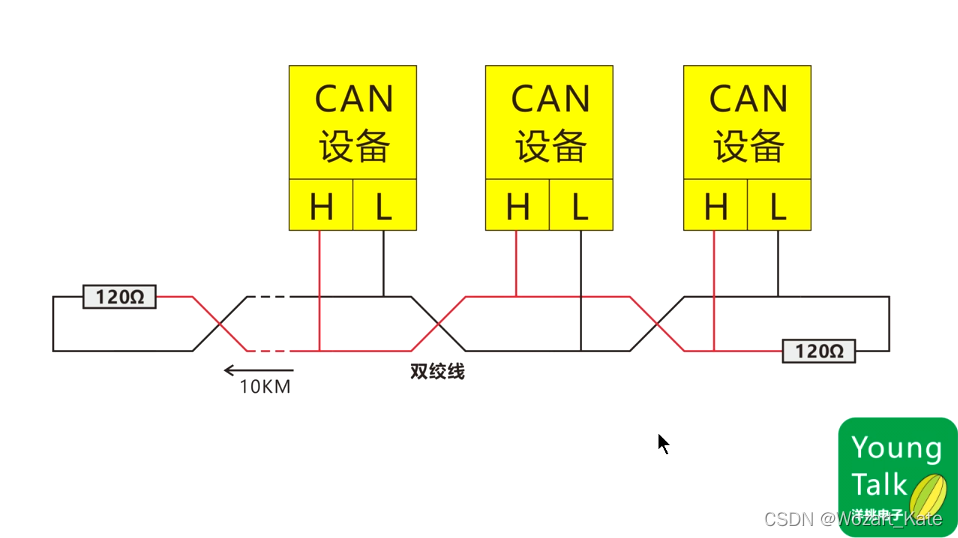

CAN(Control Area Network)
无主从限制，即不会对设备的收发方做出硬性规定（每一台通过can线连接的设备既可input，亦可output）（spi与usart都是单向通信）
用于汽车和工业的智能设备通信
通信速度快，距离远，稳定，会自动查错

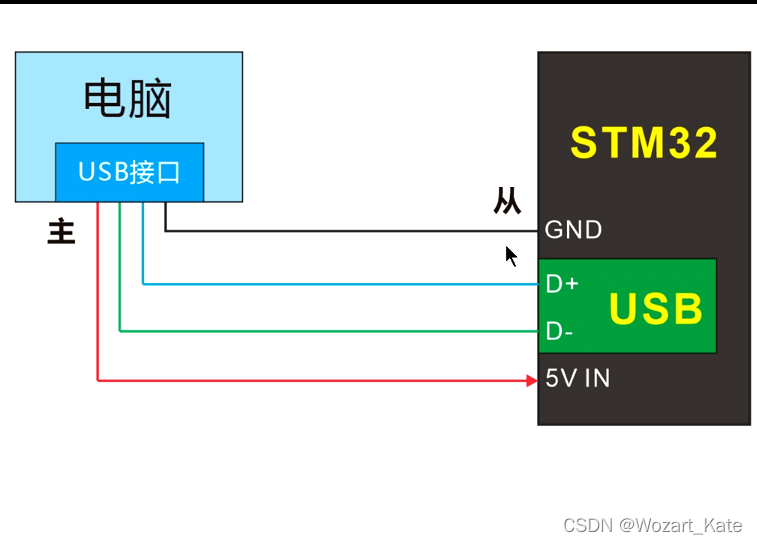

USB2.0
usb专用的48MHz时钟由内部主PLL（必须是HSE crystal oscillator）直接产生
设备控制器，一般用于控制外部设备

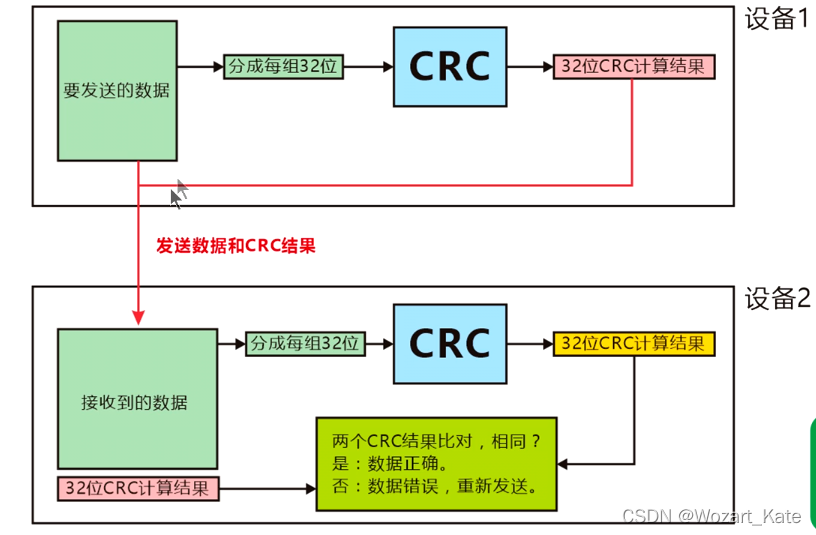

CRC数据校验
96位（2进制数据）
- 用于检验数据
如flash内存中数据的校验
产品的序列号(24位 16进制 ID序列号)（96/4=24 24=16）
- 密码保护保护与程序的不可复制性
ID密码
通过一个类似于:
F(x)=password
x=A62C6E6BD6A25F6C5A4E1C5B(产品序列号)
\当且仅当x为对应的产品序列号是，F(x)才为唯一对应解
程序上密码锁便是如此
程序加密
同时还可以通过
x=产品序列号
y=源代码
F(x,y)=加密过后的乱码
这样，若是想得到程序源代码
必须同时拥有加密方式F(x)和产品序列号x
才可以得到源码

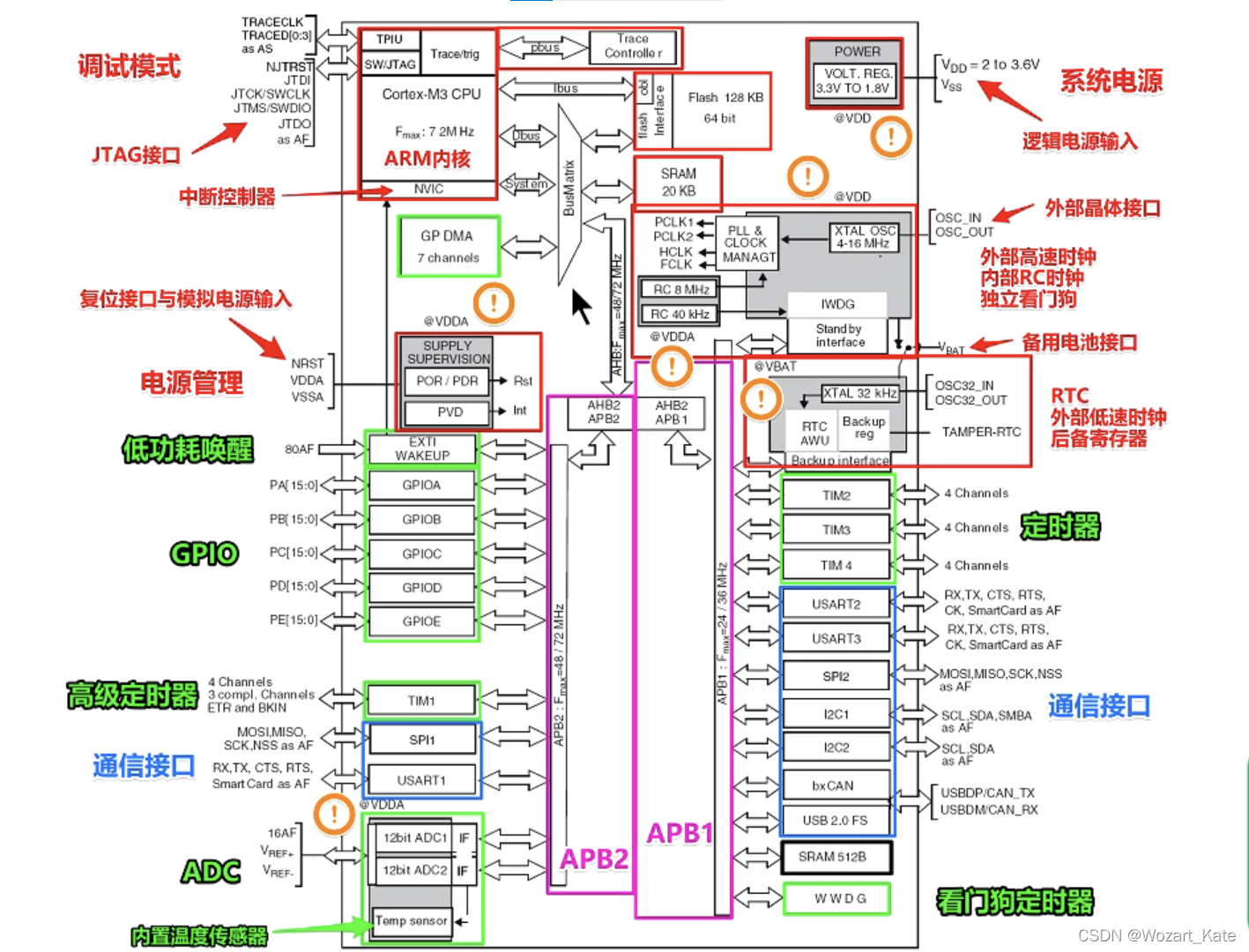

内部结构概览
MCU引脚接口说明

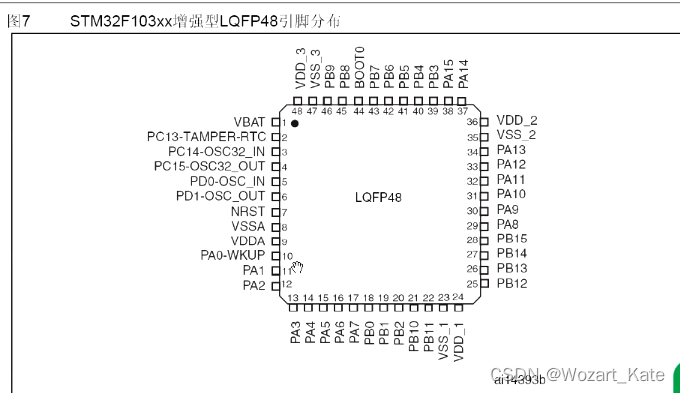

48脚(T-c8t6)
-

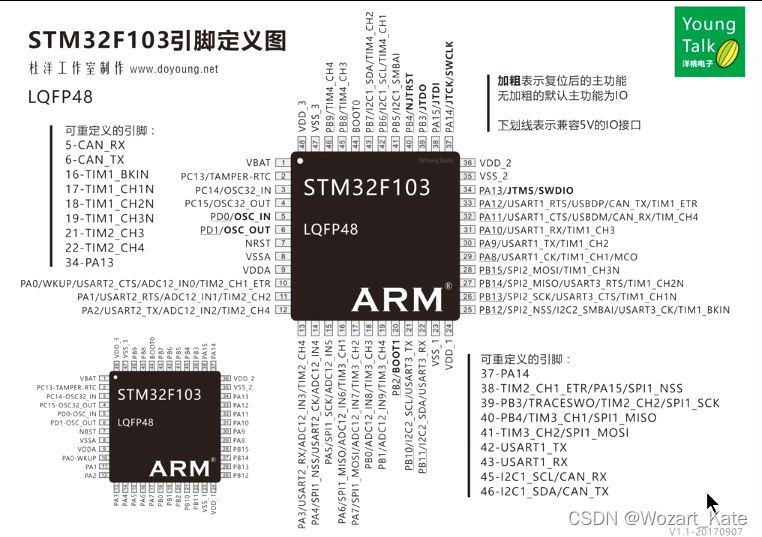

单用定义图(简)
-
复用定义图(详)

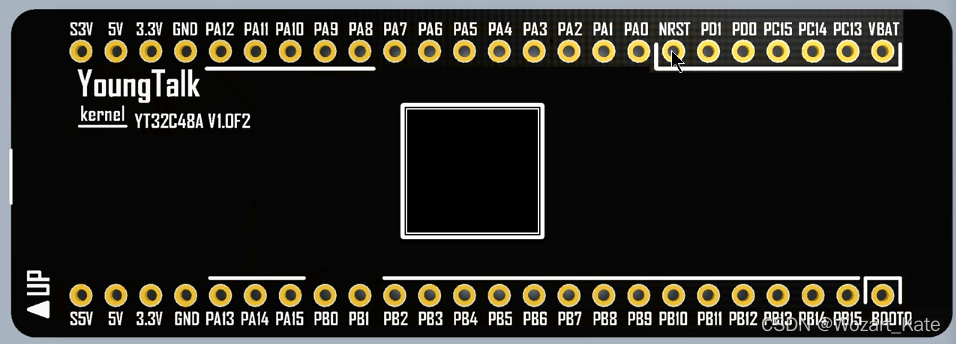

核心板与外扩开发板的直插排针连接
此板说明
S3V/S5V: always Stay a 5/3 Voltage output at the pin
PIN with underline: capable to afford a voltage up to 5V
PIN that’s square-framed: especially for the usage that’s told
