实验简介

定时器配置实现LED亮灭，流水灯效果，蜂鸣器是否发声，继电器是否吸附，数码管示值，数字秒表。

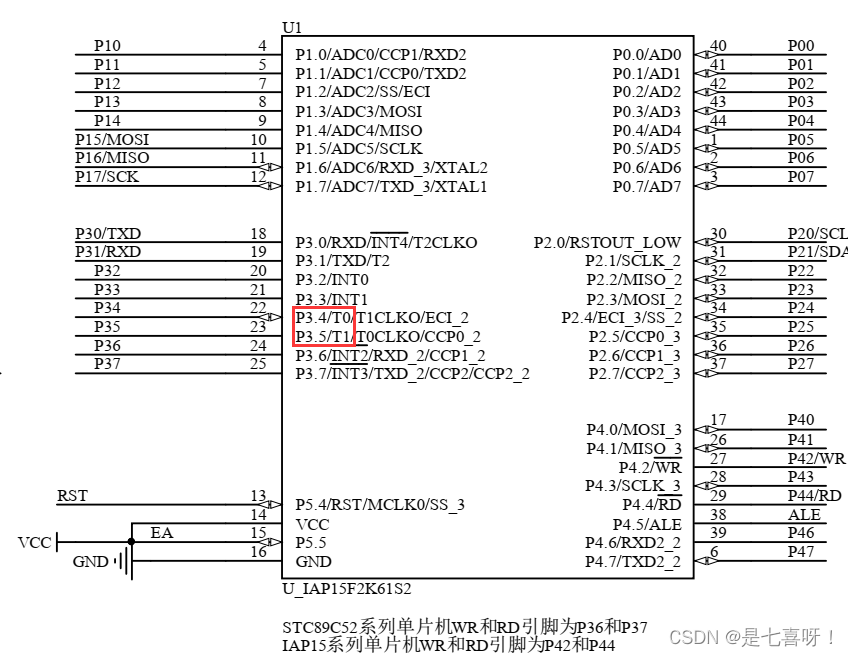

实验原理图

在这里插入图片描述

实验原理

声明：实验原理部分来自普中51单片机攻略和《“蓝桥杯”全国软件和信息技术专业人才大赛（电子类）实训指导书》

定时器介绍：定时计数器可以用于精确事件定时。IAP15F2K61S2 单片机内部集成了 3 个 16 位的定时/计数器 T0、 T1 和 T2，其核心部件是一个加法计数器（ TH 和 TL），对输入脉冲进行计数。若计数脉冲来自系统时钟，则为定时器方式；若计数脉冲来自 T0（ P34）、 T1（ P35）或 T2（ P31）引脚，则为计数器方式。
知识补充：学习定时器需要了解CPU 时序的有关知识。 振荡周期：为单片机提供定时信号的振荡源的周期（晶振周期或外加振荡周期）。机器周期：即CPU周期，完成一个基本操作所需要的时间。机器周期=1/单片机的内部时钟频率。内部时钟频率是外部时钟的 12 分频，也就是说当外部晶振的频率输入到单片机里面的时候要进行 12分频。1 个机器周期含12 个振荡周期。指令周期：完成 1 条指令所占用的全部时间，它以机器周期为单位。外接晶振为 12MHz 时，振荡周期=1/12us;机器周期=1us;指令周期=1~4us;可知工作在定时模式时最高单次定时时间约为65535*1us=65ms < 100ms,也就是说单次定时无法达到0.1s,这点在后面的综合模块中会用到
特殊功能寄存器介绍：TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能； TCON是控制寄存器，控制 T0、 T1 的启动和停止及设置溢出标志。

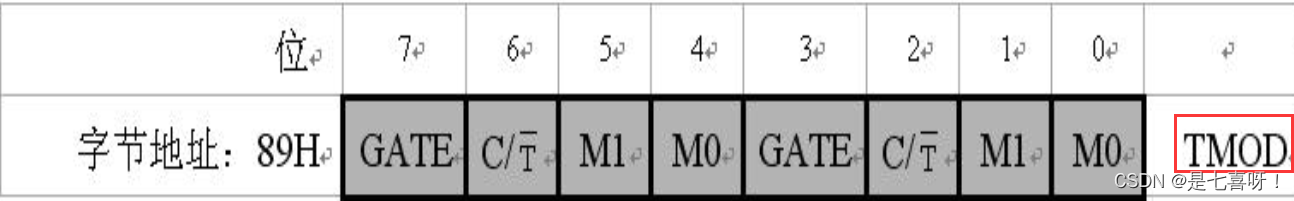

工作方式寄存器 TMOD。

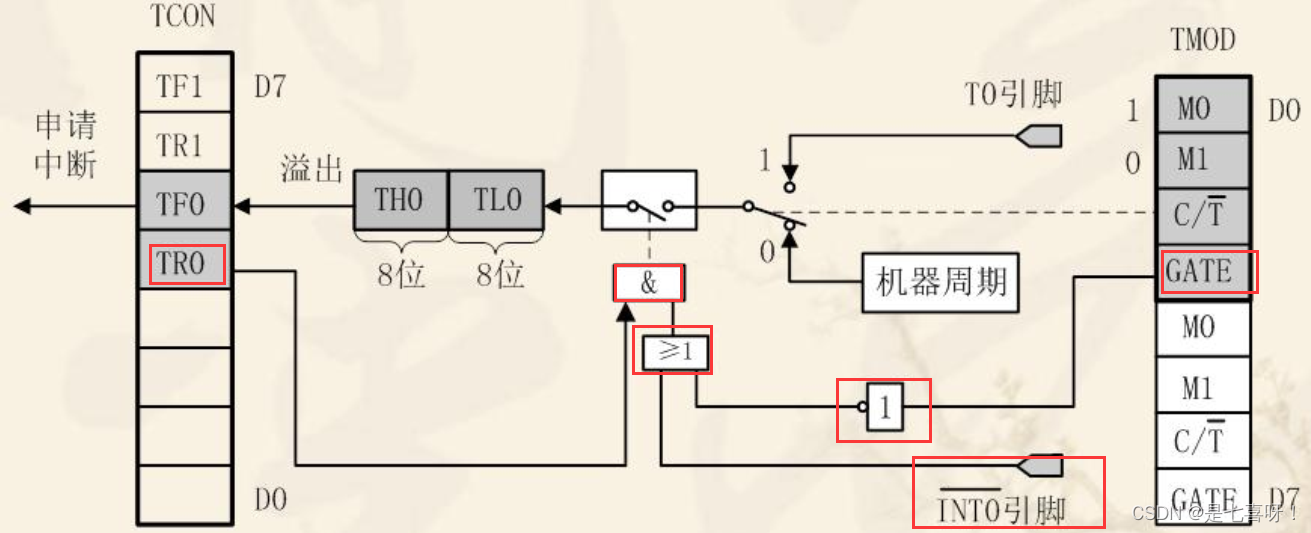

工作方式寄存器 TMOD 用于设置定时/计数器的工作方式，低四位用于 T0， 高四位用于 T1。GATE 是门控位，GATE = ，软件使 TR0 或 TR1 为 1，能启动定时/计数器工作。GATE = 1，软件使 TR0 或 TR1 为 1，再使外部中断引脚 INT0/1 也为高电平时，才能启动定时/计数器工作。C/T :定时/计数模式选择位。 C/T ＝0 为定时模式;C/T =1 为计数模式。M1M0：定时/计数器 T0 和 T1 具有四种工作方式，由特殊功能寄存器 TMOD 中的 M1 和 M0 位决定，具体工作方式设置，下图示。

在这里插入图片描述

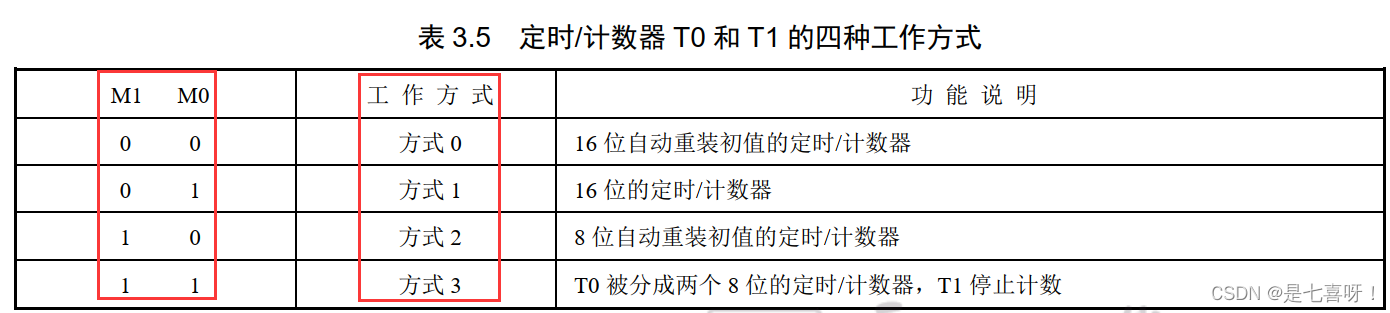

其中我们特别解释一下，方式 1 的计数位数是 16 位，由 TL0 作为低 8 位， TH0 作为高 8 位，组成了16 位加 1 计数器。 门控位 GATE = 0，经过非门反相，再经过或门输出为1，此时仅由 TR0 控制与门的开启，与门输出 1 时，控制开关接通，计数开始；而门控位 GATE = 1，我们类比可以分析出，此时与门的开启由外中断引脚信号和 TR0 共同控制，由此解释了上述工作方式寄存器 TMOD中门控位GATE的相关赋值方式。方式1其结构图如下所示：

在这里插入图片描述

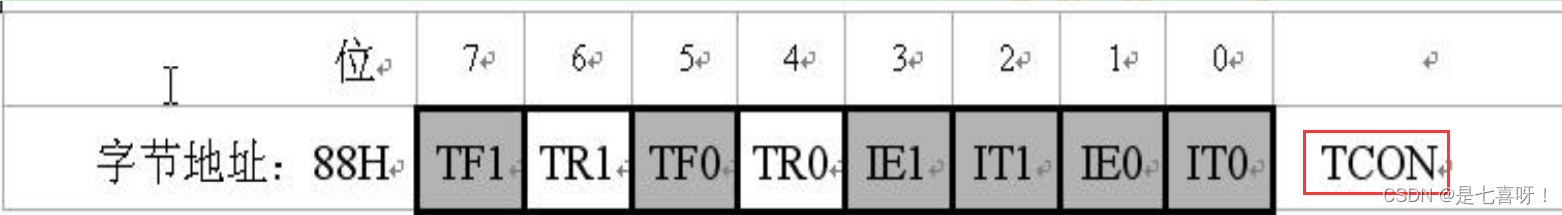

控制寄存器 TCON

在这里插入图片描述
TCON 的低 4 位用于控制外部中断，可以去《蓝桥杯CT107D单片机竞赛板》：中断模块查看。TCON 的高 4 位用于控制定时/计数器的启动和中断申请。TF1:T1 溢出中断请求标志位。 T1 计数溢出时由硬件自动置 TF1为 1。CPU 响应中断后 TF1 由硬件自动清 0。 T1 工作时， CPU 可随时查询 TF1 的状态。所以， TF1 可用作查询测试的标志。这点我们会在后面的综合应用中使用到，TF1 也可以用软件置 1 或清 0，同硬件置 1 或清 0 的效果一样。TR1:T1 运行控制位。TR1 = 1，定时器1工作，TR1 = 0，定时器停止工作。TR1 由软件置 1 或清 0。TF0，和TR0用法类似于定时器1。

定时器配置：①TMOD设置定时器模式，确定 T0 和 T1 的工作方式。②根据所要定时的时间计算初值,并将其写入THx，TLx中，例如外部晶振12MHZ，定时1ms，每次获取输入脉冲，即经历了一个机器周期1us时间，1ms/1us=1000。计数 1000 个，对于方式1为16位的定时/计数器，由于计数器到65535 再加 1 才会溢出，故初值=65535-1000+1=64536=FC18H，所以初值即为 THx=0XFC，TLx=0X18。③若使用中断，则对 EA 赋值，开放定时器中断④启动定时器的运行控制位TRx

实验程序

定时器0控制LED隔 1 秒闪烁

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器

//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int

#endif

//main.c--通过定时器 0中断控制 D1 指示灯间隔 1 秒闪烁。
#include "config.h"

uchar uled = 0;

void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;
	P2 &= 0x1f;
}

void Timer0Init()		//1000微秒@12.000MHz
{
	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;			//打开定时器 0 中断允许
	EA=1;			//打开总中断
}


void main()
{
	close_peripheral();
	Timer0Init();
	while(1);
}


void timer0() interrupt 1
{
	static uint i;//静态变量存储器内部会自动赋初值为0
	TL0 = 0x18;		//设置定时初值，定时1ms
	TH0 = 0xFC;
	i++;
	if (1000 == i)
	{
		i = 0;
		uled ^= 1;
		P2 = (P2 & 0x1f) | 0x80;
		P0 = ~uled;
		P2 &= 0x1f;
	}

}

定时器0控制蜂鸣器和继电器

main.c代码主要改变部分

void timer0() interrupt 1
{
	static uint i;//静态变量存储器内部会自动赋初值为0
	TL0 = 0x18;		//设置定时初值，定时1ms
	TH0 = 0xFC;
	i++;
	if (1000 == i)
	{
		i = 0;
		uled ^= 0x50;
		P2 = (P2 & 0x1f) | 0xa0;
		P0 = ~uled;
		P2 &= 0x1f;
	}

}

定时器1实现流水灯效果

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int


#endif

//main.c--通过定时器 1中断控制 LED 模块实现每隔0.5s移位
#include "config.h"

uchar time = 0;

void Timer1Init(void)		//50毫秒@12.000MHz
{
	AUXR &= 0xBF;		//定时器时钟12T模式
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0xB0;		//设置定时初值
	TH1 = 0x3C;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
	ET1 = 1;//打开定时器1的中断允许
	EA = 1;//打开总中断
}

void main()
{
	uchar data1 = 0xfe;
	Timer1Init();
	while(1)
	{
		P2 = (P2 & 0x1f) | 0x80;
		P0 = data1;
		P2 &= 0x1f;
		if (time >= 10)
		{
			time = 0;
			data1 = (data1 << 1) | 0x01;
			if(0xff == data1)
				data1 = 0xfe;
		}
	}
}

void timer1() interrupt 3
{
	time++;
	TL1 = 0xB0;		//设置定时初值
	TH1 = 0x3C;		//设置定时初值
}

定时器0每2ms对S7进行扫描，按下则n值加1，数码管显示

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int
void Delay20ms();		//@12.000MHz


#endif

//main.c--2ms对S7进行扫描，按下n值加1，数码管显示

#include "config.h"

sbit S7 = P3^0;
uchar dspcom = 0;
uchar dspbuf[8];
uchar n = 0;
//共阴数码管段选表
uchar tab[] = {                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;

	P2 &= 0x1f;

}

void Timer0Init(void)		//2毫秒@12.000MHz
{
	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x30;		//设置定时初值
	TH0 = 0xF8;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0 = 1;//打开定时器0中断允许
	EA = 1;//打开总中断
}

void display()
{
	//消隐
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;

	//位选
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = 1 << dspcom;

	//段选
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = ~tab[dspbuf[dspcom]];

	P2 &= 0x1f;
	if (++dspcom == 8)
	{
		dspcom = 0;
	}
}

void main()
{
	close_peripheral();
	Timer0Init();

	while(1)
	{
		if (0 == S7)
		{
			Delay20ms();//消抖
			if (0 == S7)
			{
				n++;
				dspbuf[0] = n / 10;
				dspbuf[1] = n % 10;
				if (n >= 100)
					n = 0;
			}
			while(!S7);
		}

	}

}

void timer0() interrupt 1
{
	//重新赋初值
	TL0 = 0x30;		//设置定时初值,2毫秒
	TH0 = 0xF8;
	display();//每隔2ms扫描一次
}

void Delay20ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 1;
	j = 234;
	k = 113;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

定时器1实现数字秒表–使用定时器1查询

注意：该实验与下一个实验区别可以观察Timer1Init()函数，以及TF1的使用

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int
void Delay20ms();		//@12.000MHz


#endif

//main.c--定时器1实现数字秒表
#include "config.h"

uchar dspcom = 0;
uchar dspbuf[8];
uint cnt;
uchar sec, min;//秒，分
//共阴数码管段选表
uchar tab[] = {                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;

	P2 &= 0x1f;

}

void Timer1Init(void)		//2毫秒@12.000MHz
{
	AUXR &= 0xBF;		//定时器时钟12T模式
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0x30;		//设置定时初值
	TH1 = 0xF8;		//设置定时初值
	TR1 = 1;		//定时器1开始计时
}

void data_proc()
{
	dspbuf[0] = 16;//tab[16] = 数码管灭
	dspbuf[1] = 16;
	dspbuf[2] = 16;
	dspbuf[3] = 16;
  	dspbuf[4] = min / 10;
	dspbuf[5] = min % 10;
	dspbuf[6] = sec / 10;
	dspbuf[7] = sec % 10;

}

void display()
{
	//消隐
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;

	//位选
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = 1 << dspcom;

	//段选
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = ~tab[dspbuf[dspcom]];

	P2 &= 0x1f;
	if (++dspcom == 8)
	{
		dspcom = 0;
	}
}

void main()
{
	close_peripheral();
	Timer1Init();

	while(1)
	{
		if (TF1)//定时器T1溢出标志
		{
			data_proc();
			display();//每隔2ms扫描一次
			cnt++;
			TF1 = 0;
			//重新赋初值,每隔2ms
			TL1 = 0x30;		//设置定时初值
			TH1 = 0xF8;		//设置定时初值
			if (cnt >= 500)
			{
			 cnt = 0;
			 sec++;
			 if (sec >= 60)
			 {
				sec = 0;
				min++;
				if (min >=60)
					min = 0;
			 }
			}

		}

	}

}

定时器1实现数字秒表

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int

#endif

//main.c--定时器1实现数字秒表
#include "config.h"

uchar dspcom = 0;
uchar dspbuf[8];
uint cnt;
uchar sec, min;//秒，分
//共阴数码管段选表
uchar tab[] = {                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;

	P2 &= 0x1f;

}

void Timer1Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;		//定时器时钟12T模式
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0x18;		//设置定时初值
	TH1 = 0xFC;		//设置定时初值
	TR1 = 1;		//定时器1开始计时
	ET1 = 1;//打开定时器1中断允许
	EA = 1;//打开总中断
}

void data_proc()
{
  	dspbuf[0] = min / 10;
	dspbuf[1] = min % 10;
	dspbuf[2] = sec / 10;
	dspbuf[3] = sec % 10;
	dspbuf[4] = 16;//tab[16] = 数码管灭
	dspbuf[5] = cnt / 100;
	dspbuf[6] = cnt / 10 % 10;
	dspbuf[7] = cnt % 10;
}

void display()
{
	//消隐
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;

	//位选
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = 1 << dspcom;

	//段选
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = ~tab[dspbuf[dspcom]];

	P2 &= 0x1f;
	if (++dspcom == 8)
	{
		dspcom = 0;
	}
}

void main()
{
	close_peripheral();
	Timer1Init();

	while(1);
}

void timer1() interrupt 3
{
		data_proc();
		display();//每隔1ms扫描一次
		cnt++;
		//重新赋初值,每隔1ms
		TL1 = 0x18;		//设置定时初值
		TH1 = 0xFC;		//设置定时初值
		if (cnt >= 1000)
		{
		 cnt = 0;
		 sec++;
		 if (sec >= 60)
		 {
			sec = 0;
			min++;
			if (min >=60)
				min = 0;
		 }
		}
}

定时器1实现00-00-00型数字时钟

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int

#endif

//main.c--定时器1实现数字时钟00-00-00类型
#include "config.h"

uchar dspcom = 0;
uchar dspbuf[8];
uint cnt;
uchar sec, min, h;//秒，分, 时
//共阴数码管段选表
uchar tab[] = {                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1



void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;

	P2 &= 0x1f;

}

void Timer1Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;		//定时器时钟12T模式
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0x18;		//设置定时初值
	TH1 = 0xFC;		//设置定时初值
	TR1 = 1;		//定时器1开始计时
	ET1 = 1;//打开定时器1中断允许
	EA = 1;//打开总中断
}

void data_proc()
{
  	dspbuf[0] = h / 10;
	dspbuf[1] = h % 10;
	dspbuf[2] = 17;//tab[17] = '-'
	dspbuf[3] = min / 10;
	dspbuf[4] = min % 10;
	dspbuf[5] = 17;
	dspbuf[6] = sec / 10;
	dspbuf[7] = sec % 10;
}

void display()
{
	//消隐
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;

	//位选
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = 1 << dspcom;

	//段选
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = ~tab[dspbuf[dspcom]];

	P2 &= 0x1f;
	if (++dspcom == 8)
	{
		dspcom = 0;
	}
}

void main()
{
	close_peripheral();
	Timer1Init();

	while(1);
}

void timer1() interrupt 3
{
	data_proc();
	display();//每隔1ms扫描一次
	cnt++;
	//重新赋初值,每隔1ms
	TL1 = 0x18;		//设置定时初值
	TH1 = 0xFC;		//设置定时初值
	if (cnt >= 1000)
	{
	 cnt = 0;
	 sec++;
	 if (sec >= 60)
	 {
		sec = 0;
		min++;
		if (min >=60)
		{
			min = 0;
			h++;
			if (h >= 24)
				h = 0;
		}
	 }
	}
}

定时器1设定1分钟闹钟，数码管显示时间，S7停止计数，S6开始计数

//config.h--用于声明头文件，声明函数，声明一些经常使用的变量或难书写的语句
#ifndef _CONFIG_H
#define _CONFIG_H
#include <STC15F2K60S2.H>//对应芯片函数头文件，定义了一些特殊功能寄存器
#include<intrins.h>
//typedef unsigned char uchar;
#define uchar unsigned char
#define uint unsigned int

void Delay10ms();		//@12.000MHz

#endif

//main.c--定时器1设定1分钟闹钟，数码管显示时间，S7停止计数，S6开始计数
#include "config.h"
sbit S6 = P3^1;
sbit S7 = P3^0;

uchar dspcom = 0;
uchar dspbuf[8];
uint cnt;
uchar sec, min;//秒，分
//共阴数码管段选表
uchar tab[] = {                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1



void close_peripheral()
{
	P2 = (P2 & 0x1f) | 0x80;
	P0 = 0xff;

	P2 = (P2 & 0x1f) | 0xa0;
	P0 = 0xaf;

	P2 &= 0x1f;

}

void Timer1Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;		//定时器时钟12T模式
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式,16位定时器，定时功能
	TL1 = 0x18;		//设置定时初值
	TH1 = 0xFC;		//设置定时初值
	TR1 = 0;		//定时器1不计时
	ET1 = 1;//打开定时器1中断允许
	EA = 1;//打开总中断
}

void data_proc()
{
  	dspbuf[0] = 16;
	dspbuf[1] = 16;
	dspbuf[2] = 16;//tab[16] 表示数码管不显示
	dspbuf[3] = 16;
	dspbuf[4] = 16;
	dspbuf[5] = 16;
	dspbuf[6] = sec / 10;
	dspbuf[7] = sec % 10;
}


void display()
{
	//消隐
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = 0xff;

	//位选
	P2 = (P2 & 0x1f) | 0xc0;
	P0 = 1 << dspcom;

	//段选
	P2 = (P2 & 0x1f) | 0xe0;
	P0 = ~tab[dspbuf[dspcom]];

	P2 &= 0x1f;
	if (++dspcom == 8)
	{
		dspcom = 0;
	}
}

void main()
{
	close_peripheral();
	Timer1Init();

	while(1)
	{
		if (0 == S6)
		{
			Delay10ms();
			if (0 == S6)
				TR1 = 1;
			while(!S6);
		}
		if (0 == S7)
		{
			Delay10ms();
			if (0 == S7)
			{
				TR1 = 0;
				sec = 0;
				P2 = (P2 & 0x1f) | 0xa0;
				P0 = 0xaf;
				P2 &= 0x1f;
			}

			while(!S7);
		}

	}
}

void timer1() interrupt 3
{
		data_proc();
		display();//每隔1ms扫描一次
		cnt++;
		//重新赋初值,每隔1ms
		TL1 = 0x18;		//设置计数初值
		TH1 = 0xFC;		//设置计数初值
		if (cnt >= 1000)
		{
		 cnt = 0;
		 sec++;
		 if (sec >= 60)
		 {
			//停止计数,蜂鸣器报警
			P2 = (P2 & 0x1f) | 0xa0;
			P0 = 0x5f;
			P2 &= 0x1f;
			TR1 = 0;
			sec = 0;
		 }
		}
}



void Delay10ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 117;
	j = 184;
	do
	{
		while (--j);
	} while (--i);
}
