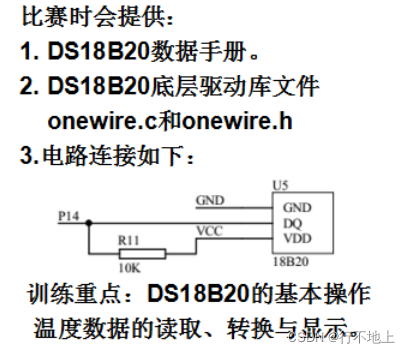

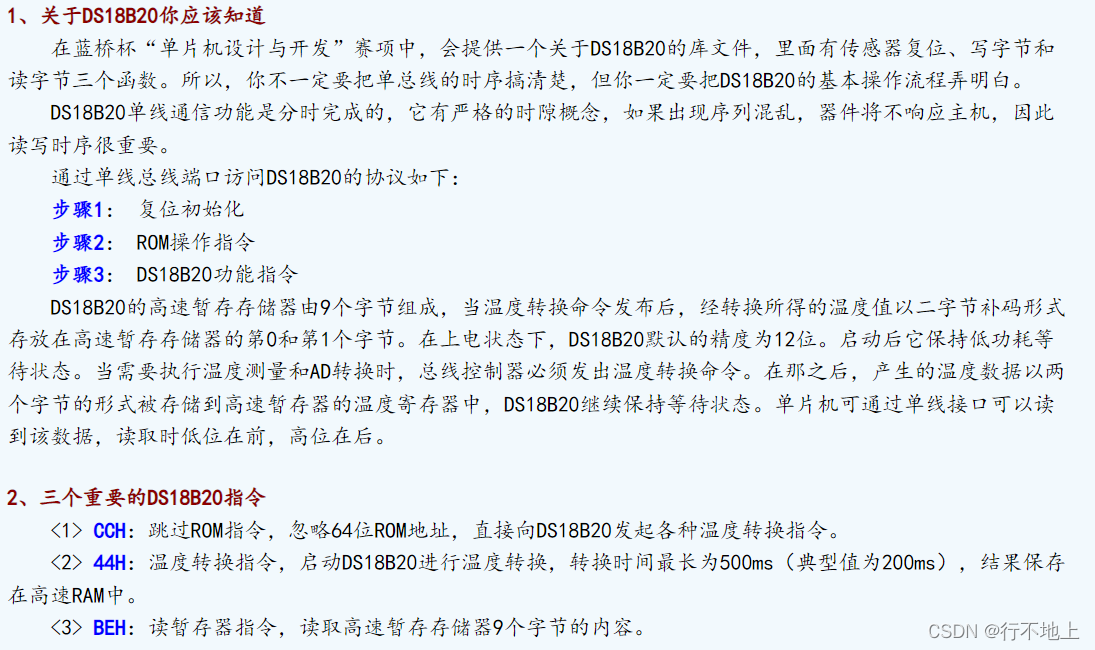

编写程序实现单总线数据传输协议，读取数字温度传感器DS18B20的温度值，并显示在数码管模块上，要求保留1位小数（比赛时只要求整数）。
1、onewire.h文件补充：

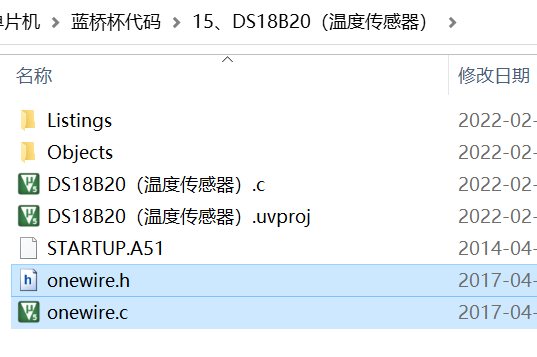

①将onewire.h和onewire.c（注意工程添加.c文件）拷贝到自己所建文件夹
拷贝到自己所建文件夹里面
?

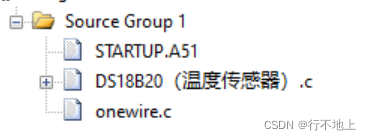

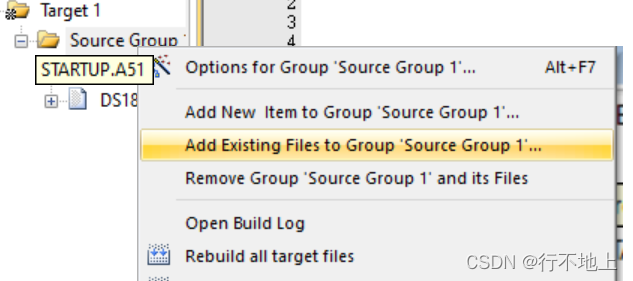

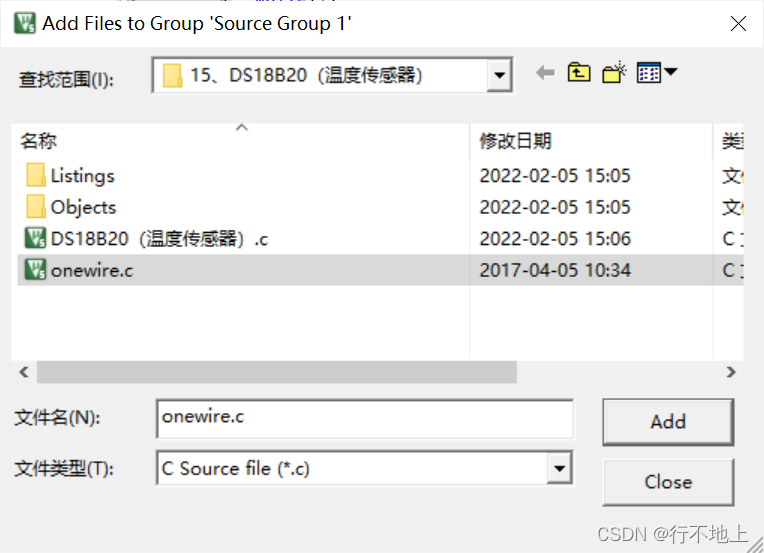

添加到工程文件：
?
?
?

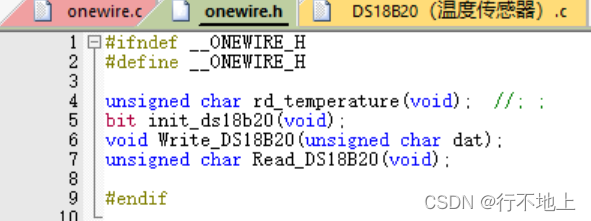

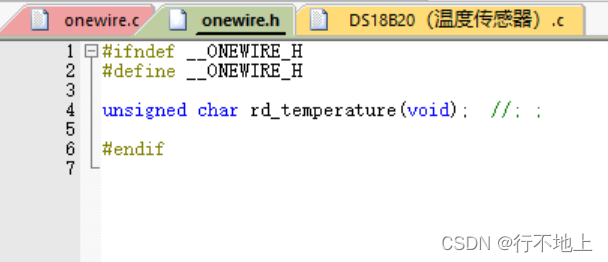

②onewrite.h 头文件缺少东西（复位、读、写）（从onewrite.c中拷贝）
?
2、onewire.c修改（提供的驱动函数是12T的，而板子的芯片是1T的，差12倍，onewire.c中把延时相关的参数放大10倍）
3、代码
①MM模式：
#include "reg52.h"
#include "absacc.h"
#include "onewire.h"
unsigned int temp = 0;//温度16位用int
unsigned char SMG_duanma[18] = {
// 0 1 2 3 4 5 6 7
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
// 8 9 A10 B11 C12 D13 E14 F15
0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
// -16 .17
0xbf,0x7f}; //共阳数码管
unsigned char SMG_duanmaDot[10] = {
// 0. 1. 2. 3. 4. 5. 6. 7.
0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,
// 8. 9.
0x00,0x10}; //数码管（小数点）
void DelaySMG(unsigned int t)
{
while(t--);
}
void SMG_Bit(unsigned pos, unsigned char dat)//数码管位置、数据
{
XBYTE[0xe000] = 0xff;//为了效果好先熄灭，一定的消影作用
XBYTE[0xc000] = 0x01 << pos;//MM模式
XBYTE[0xe000] = dat;
}
void SMG_All(unsigned char dat)//操作所有数码管
{
XBYTE[0xc000] = 0xff;//数码管所有位置
XBYTE[0xe000] = dat;
}
void ShowSMG()//显示温度
{
//567
//百位：567 / 100 = 5.67 = 5
//十位：567 % 100 = 5.67 = 67 67 / 10 = 6.7 = 6
//个位：567 % 10 = 56.7 = 7
/*显示1位小数
SMG_Bit(7, SMG_duanma[temp%10]);
DelaySMG(100);
SMG_Bit(6, SMG_duanmaDot[(temp%100)/10]);
DelaySMG(100);
SMG_Bit(5, SMG_duanma[temp/100]);
DelaySMG(100);
*/
SMG_Bit(7, SMG_duanma[temp%10]);//显示整数
DelaySMG(100);
SMG_Bit(6, SMG_duanma[temp/10]);
DelaySMG(100);
SMG_Bit(5, 0xff);
DelaySMG(100);
SMG_Bit(4, 0xff);//不显示值，一定的消影作用
DelaySMG(100);
SMG_Bit(3, 0xff);
DelaySMG(100);
SMG_Bit(2, 0xff);
DelaySMG(100);
SMG_Bit(1, 0xff);
DelaySMG(100);
SMG_Bit(0, 0xff);
DelaySMG(100);
//最后一个数码管特别亮？
SMG_All(0xff);//关掉所有数码管
}
void Delay(unsigned int t)
{
while(t--)//数码管动态显示本质：不断轮流点亮每一个数码管，不可以间断
{
ShowSMG();//一旦动态扫描间断，由多个数码管变成只显示一个数码管
} //因此在等待时间消化的过程中，仍然要保持数码管动态扫描，轮流显示没有间断
}

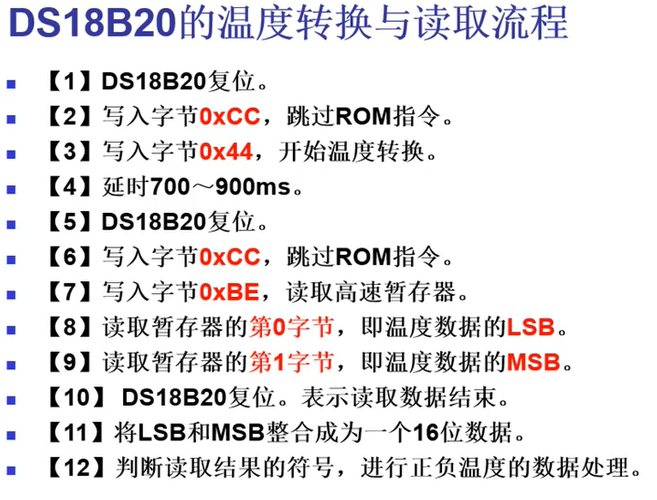

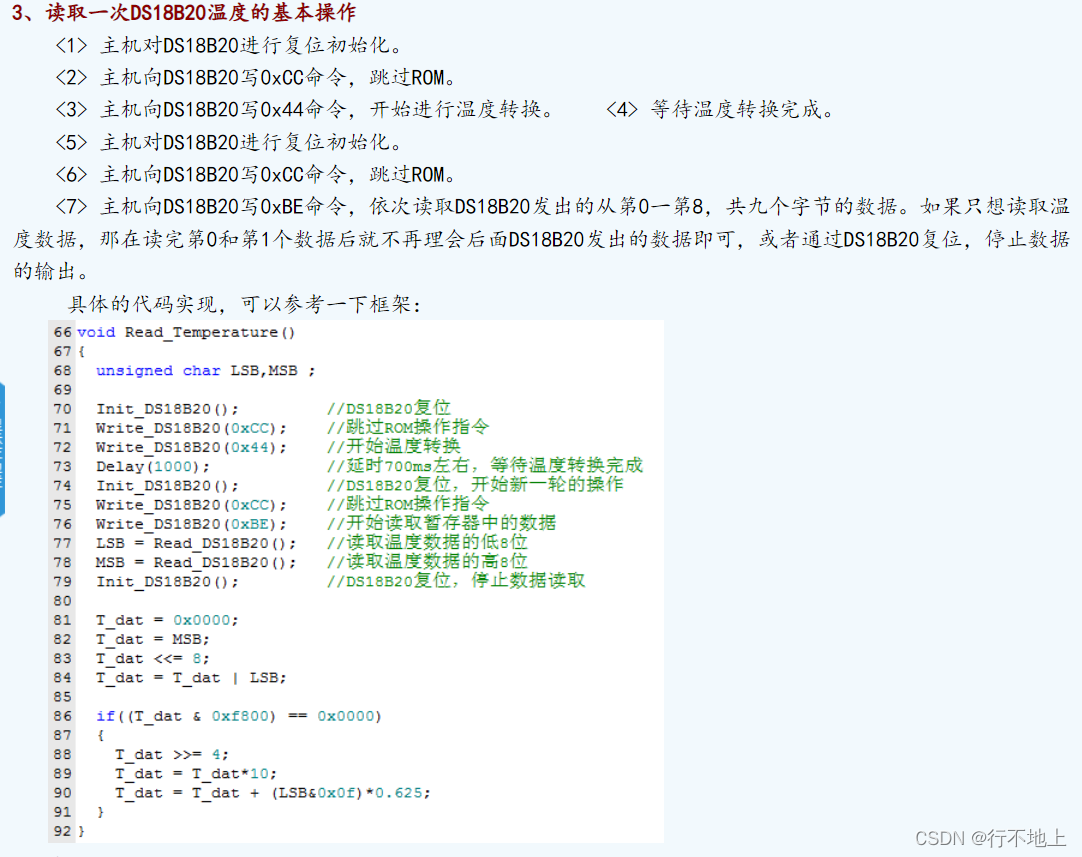

void Read_DS18B20_temp()//读温度
{
unsigned char LSB, MSB;//定义8字节变量接收数据
init_ds18b20();//复位
Write_DS18B20(0xcc);//写入0xcc 跳过ROM指令
Write_DS18B20(0x44);//写入0x44 开始温度转化
Delay(1000);//延时，等待温度转化完成（注意延时的时候数码管不可以间断：延时里要动态扫描数码管）
init_ds18b20();//复位，开始新一轮操作
Write_DS18B20(0xcc);//写入0xcc 跳过ROM指令
Write_DS18B20(0xbe);//写入0xbe 读取16位数据
LSB = Read_DS18B20();//读低8位数据
MSB = Read_DS18B20();//读高8位数据
init_ds18b20();//复位，停止数据读取

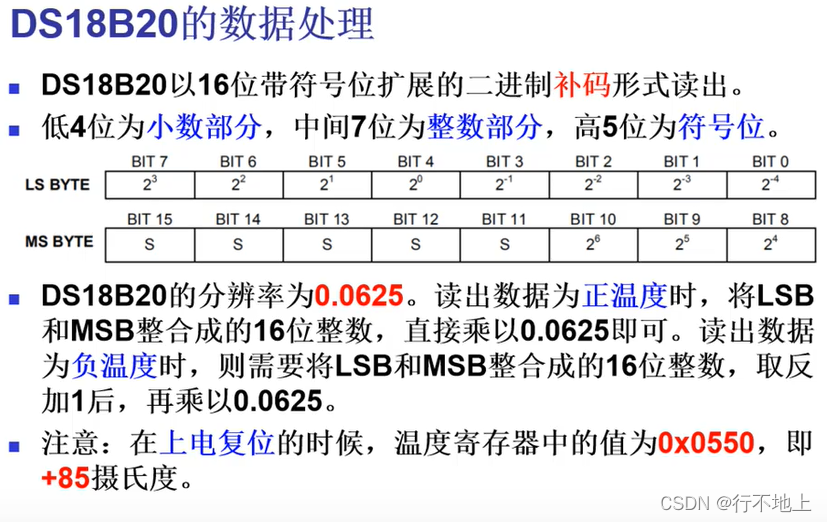

temp = MSB;//高8位放到temp里
temp <<= 8;//左移8位
temp = temp | LSB;//或（加）上低8位=>将LSB、MSB整合成为一个16位数据
temp >>= 4;//右移4位，移走小数（整数不需要换算）//显示整数
/*显示1位小数
if ((temp & 0xf800) == 0x0000)//正数(16位 高5位为符号位)
{
temp >>= 4;//右移四位，移走小数
temp = temp * 10;//放大10倍
temp = temp + (LSB & 0x0f) * 0.625;//温度（*0.625是换算）
}
*/
}
void main()
{
XBYTE[0x8000] = 0xff;//关闭LED
XBYTE[0xa000] = 0x00;//关闭蜂鸣器与继电器
while(1)
{
Read_DS18B20_temp();
ShowSMG();
}
}②IO模式（无小数点）
#include "reg52.h"
#include "onewire.h"
unsigned char SMG_duanma[18] = {
// 0 1 2 3 4 5 6 7
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
// 8 9 A10 B11 C12 D13 E14 F15
0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
// -16 .17
0xbf,0x7f}; //共阳数码管
unsigned char SMG_duanmaDot[10] = {
// 0. 1. 2. 3. 4. 5. 6. 7.
0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,
// 8. 9.
0x00,0x10}; //数码管（小数点）
void InitHC138(unsigned char n)//选Y
{
switch (n)
{
case 4://LED
P2 = (P2 & 0x1f) | 0x80;
break;
case 5://蜂鸣器与继电器
P2 = (P2 & 0x1f) | 0xa0;
break;
case 6://数码管位置
P2 = (P2 & 0x1f) | 0xc0;
break;
case 7://数码管段码
P2 = (P2 & 0x1f) | 0xe0;
break;
}
}
void SMG_Bit(unsigned pos, unsigned char dat)//数码管位置、数据
{
InitHC138(7);
P0 = 0xff;//数码管消影
InitHC138(6);
P0 = 0x01 << pos;
InitHC138(7);
P0 = dat;
}
void DelaySMG(unsigned int t)
{
while(t--);
}
void SMG_All(unsigned char dat)
{
InitHC138(6);
P0 = 0xff;
InitHC138(7);
P0 = dat;
}
unsigned int temp = 0;//温度16位
void ShowSMG()//数码管动态显示
{
SMG_Bit(7, SMG_duanma[temp%10]);//数码管显示温度
DelaySMG(100);
SMG_Bit(6, SMG_duanma[temp/10]);
DelaySMG(100);
SMG_Bit(5, 0xff);//数码管不显示
DelaySMG(100);
SMG_Bit(4, 0xff);
DelaySMG(100);
SMG_Bit(3, 0xff);
DelaySMG(100);
SMG_Bit(2, 0xff);
DelaySMG(100);
SMG_Bit(1, 0xff);
DelaySMG(100);
SMG_Bit(0, 0xff);
DelaySMG(100);
SMG_All(0xff);
}
void Delay(unsigned int t)
{
while(t--)
{
ShowSMG();//动态扫描数码管，防止数码管暂停
}
}
void Read_DS18B20_temp()//读取温度
{
unsigned char LSB, MSB;
init_ds18b20();//复位
Write_DS18B20(0xcc);//写入0xcc 跳过ROM指令
Write_DS18B20(0x44);//写入0x44 开始温度转换
Delay(1000);//延时（注意动态扫描数码管）
init_ds18b20();//复位
Write_DS18B20(0xcc);//写入0xcc 跳过ROM指令
Write_DS18B20(0xbe);//写入0xbe 读取温度
LSB = Read_DS18B20();//读低8位
MSB = Read_DS18B20();//读高8位
init_ds18b20();//复位，读取结束
temp = MSB;//高8位放到temp里
temp <<= 8;//MSB左移8位，变成高8位
temp = temp | LSB;//加上低8位，整合成为一个16位数据
temp >>= 4;//移走小数
}
void main()
{
InitHC138(4);//关闭LED
P0 = 0xff;
InitHC138(5);//关闭蜂鸣器与继电器
P0 = 0x00;
while(1)
{
Read_DS18B20_temp();//读取温度
ShowSMG();//数码管动态显示温度
}
}
