前言

任务需求：使用stm32c8点亮两个led小灯并实现闪烁效果

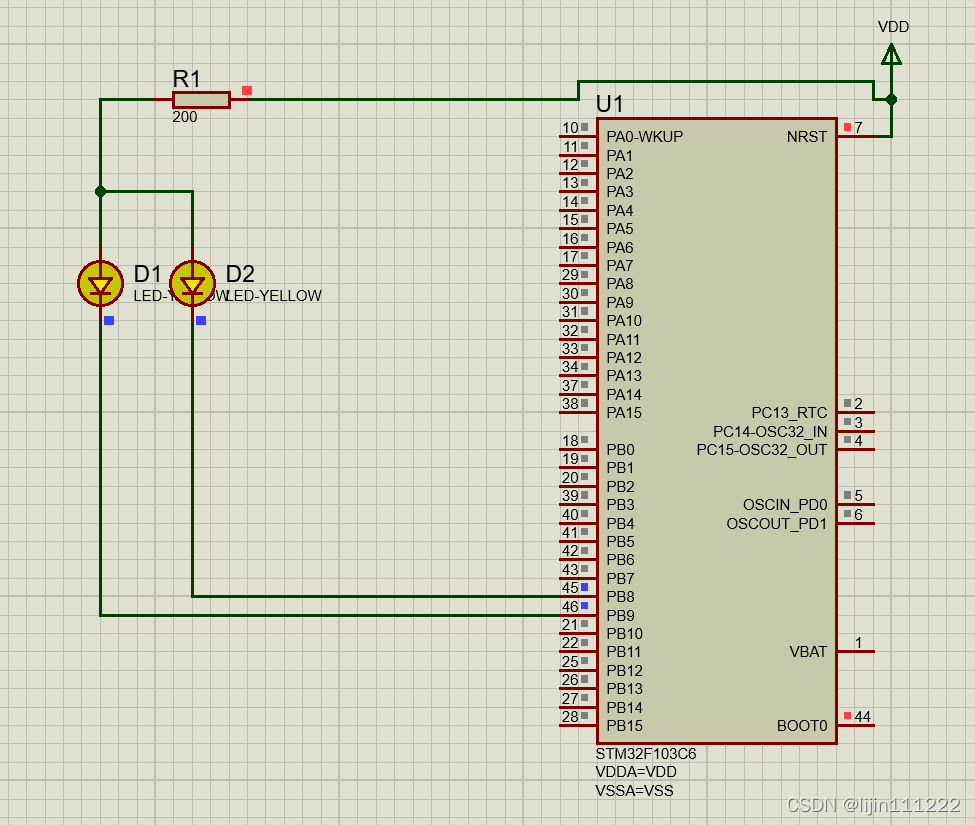

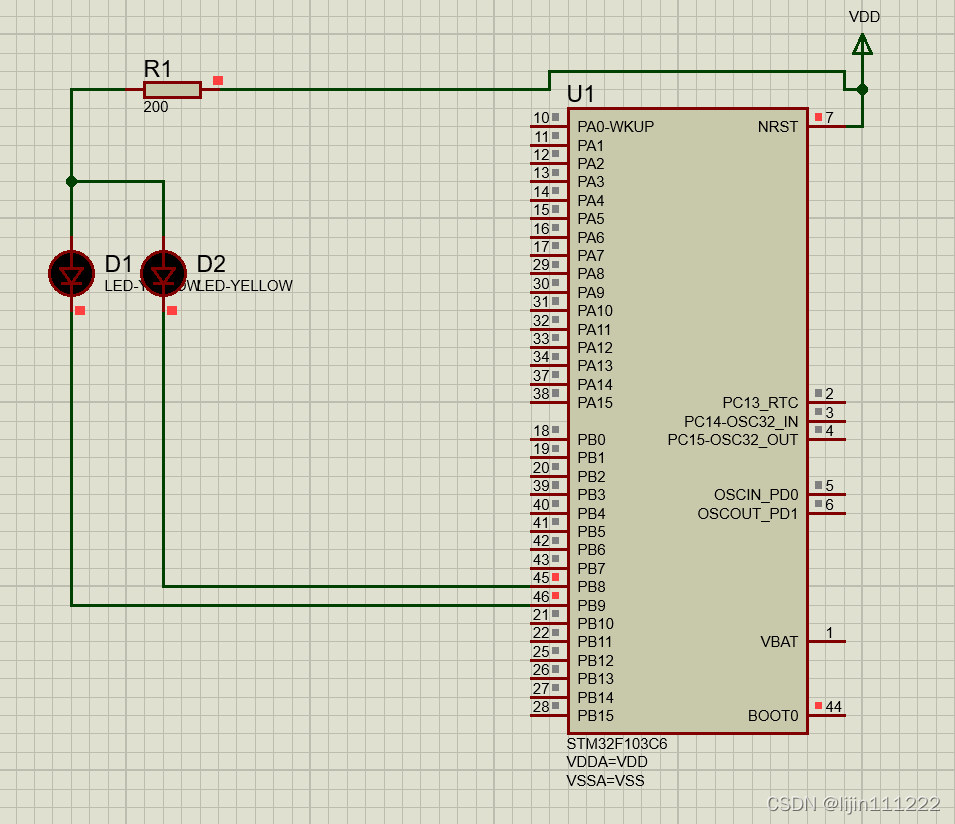

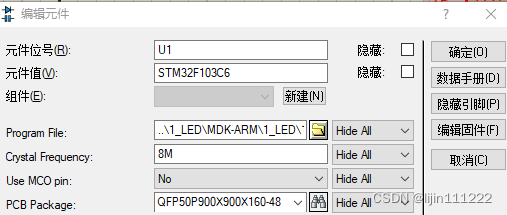

注：本次任务包含CubeMX+hal库以及单独使用标准库两种写法完成代码构建。并最后通过Proteus仿真测试运行结果

提示：以下是本篇文章正文内容，下面案例可供参考

一、CubeMX生成keil5工程文件

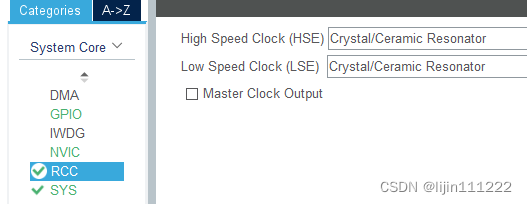

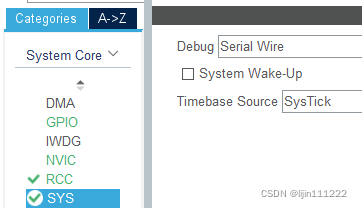

工程配置：
在这里插入图片描述

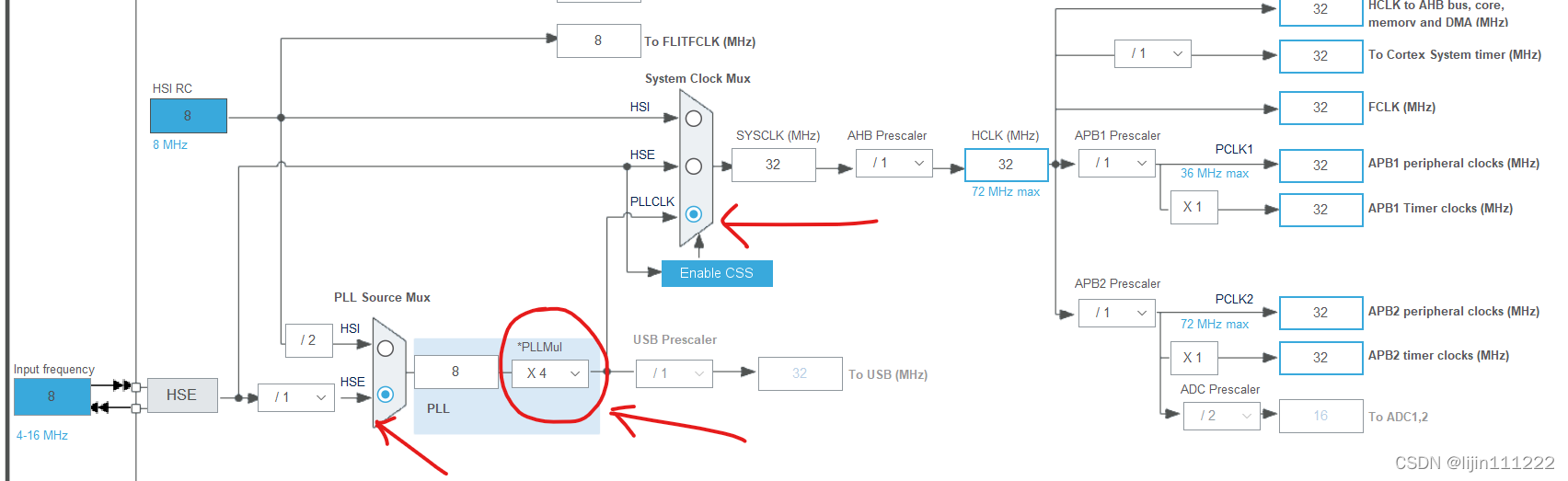

时钟配置：

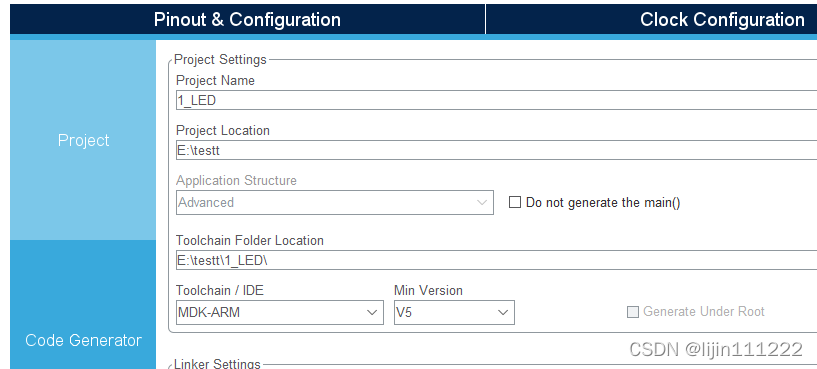

生成Keil5工程文件：注意：路径及名称不能有中文
在这里插入图片描述

hal库完善代码逻辑

注意：前面我们通过cubemx将工程硬件配置完毕，所以这里只需要完善软件逻辑层代码

 while (1)
  {
    /* USER CODE END WHILE */
	 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8|GPIO_PIN_9,GPIO_PIN_RESET);
	 HAL_Delay(500);
	 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8|GPIO_PIN_9,GPIO_PIN_SET);
	 HAL_Delay(500);

    /* USER CODE BEGIN 3 */
  }

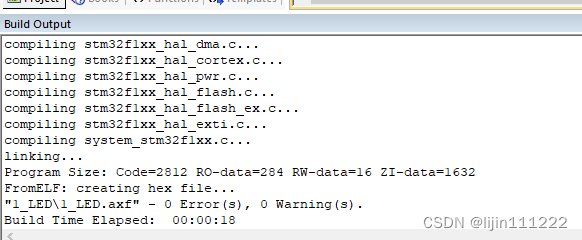

编译并运行
在这里插入图片描述

二、标准库写法及完善代码逻辑

#include "stm32f10x.h"

void Delay(unsigned int count){
	unsigned int i;
	for(;count!=0;count--){
		i=5000;
		while(i--);
	}
}

int main(){
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能GPIO时钟
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;//PB引脚配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//配置PB为推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//GPIOB速度为50Mhz
	GPIO_Init(GPIOB,&GPIO_InitStructure);//初始化PB
	GPIO_SetBits(GPIOB,GPIO_Pin_9);//PA9输出高电压，LED熄灭
	while(1){
	GPIO_ResetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9);//输出低电平，LED点亮
	Delay(500);//延时500毫秒
	GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9);//输出高电平，LED熄灭
	Delay(500);//延时500毫秒
	}
}
