FPGA与VHDL语言学习2
目录
1. 7位2进制计数器程序，要求计算器从0开始计数，计数到59（十进制的59，看到的是二进制数）后归零，重新循环计数
2. 2位十进制计数器程序，要求计数器从00开始计数，计数到53（十进制的53，看到的是十进制数53）后归零，重新循环计数，进行仿真测试
3. 2位十进制计数器程序，要求计数器从00开始计数，计数到83后归零，重新循环计数，进行仿真测试
4. 半整数与奇数分频器设计
1、参考PPT第五章第二节的4位2进制计数器程序，设计一个7位2进制计数器程序，要求计算器从0开始计数，计数到59（十进制的59，看到的是二进制数）后归零，重新循环计数，进行仿真测试。把计数器程序及仿真测试图通过作业系统上交，并说明仿真测试结果正确的理由。

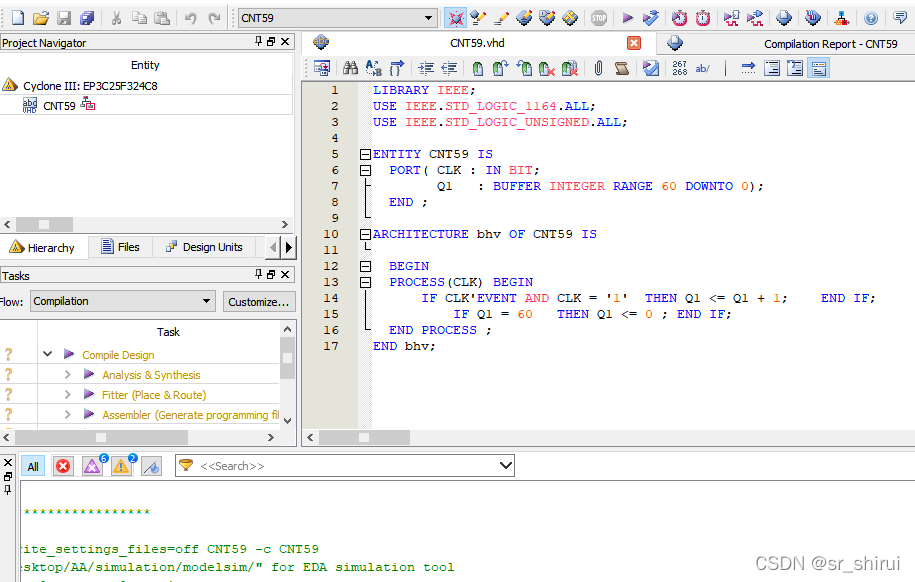

(1)十进制0-59 加法计数器的VHDL设计
加法计数器中RANGE限定了取数范围为590，在综合器编译时自动处理成六位二进制矢量。在计数器表达式中Q,=Q+1可见，Q应该具有两种端口模式特性，同时他的输入特性应该是反馈方式，因此定义Q的端口模式为buffer。最后判断当Q累加为60时，将Q置零，这样Q即显示为059的累加器。

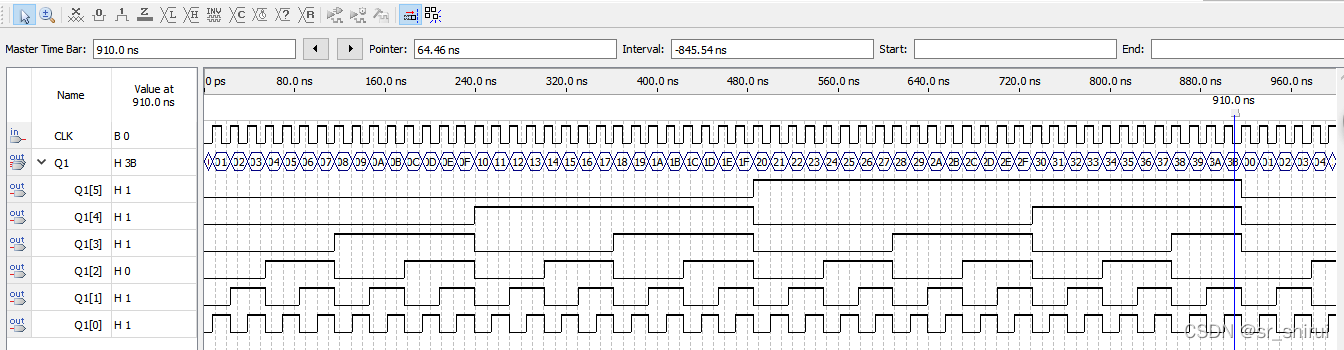

在如下的仿真图中，在第910ns时，Q1=3B(H)=111011(B)=59(D)，在下一时刻Q1即为0，加法计数器计数成功。

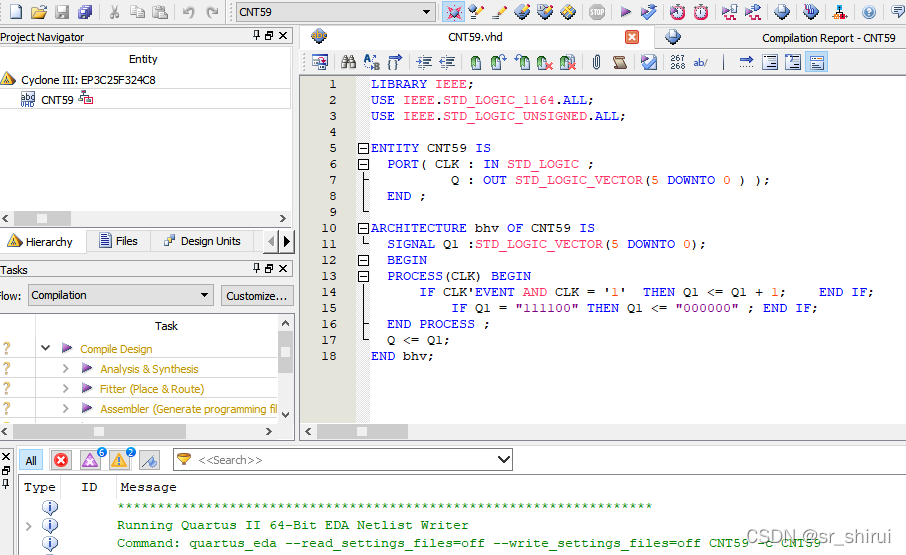

（2）十进制0-59 更常用的计数器的VHDL设计
在（2）中，与（1）不同的是电路的所有端口的数据类型都定义为标准逻辑位或位矢量，且定义了中间节点信号。这样的好处是比较容易与其他电路模拟接口。其中，在判断时，当Q1=111100（B）=60（D）时，Q1 <= “000000” 使其置零。
其仿真波形图与（1）相同，在第880ns时，Q1=3B(H)=111011(B)=59(D)，在下一时刻Q1即为0，这种更常用的计数器计数成功。
（3）十进制0-59 实用计数器的VHDL设计
在本计数器中一个带有异步复位和同步加载功能的0~59（D）加法计数器。
其中程序功能分别为：时钟信号CLK，复位信号RST，时钟使能信号EN，加载信号LOAD，输出进位信号COUT。
程序思想：当RST低电平时计数寄存器清零，测试时钟上升沿，计数器高电平使能，允许计数。与之控制低电平，允许加载。计数小于59，继续累加，否则计数清零。当计数为59时，进位输出为1，否则进位输出0。最后将寄存器的值输出端口。
其仿真图与下一种描述相同。

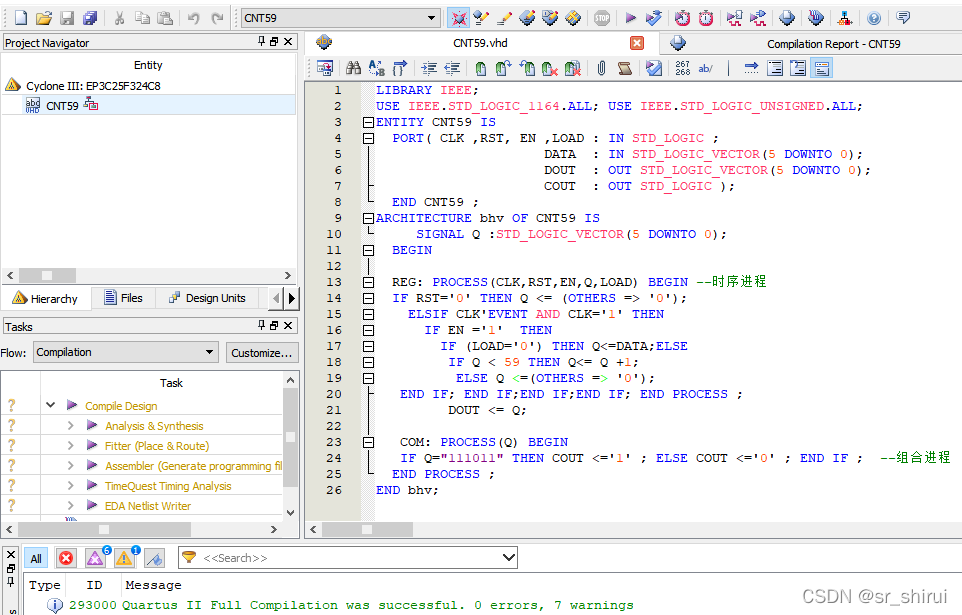

（4）十进制0-59 实用计数器的VHDL设计 （另一种方式描述）
在（3）的语句中含有两个独立的IF语句，第一个IF语句产生了计数器序列电路，第二个IF语句产生一个纯组合逻辑的多路选择器。
实际上，从程序的结构上讲，更一般更常用的表述是，将这两个独立的IF语句分别用两个独立的进程语句来表达，一个为时序进程，另一个为组合进程。

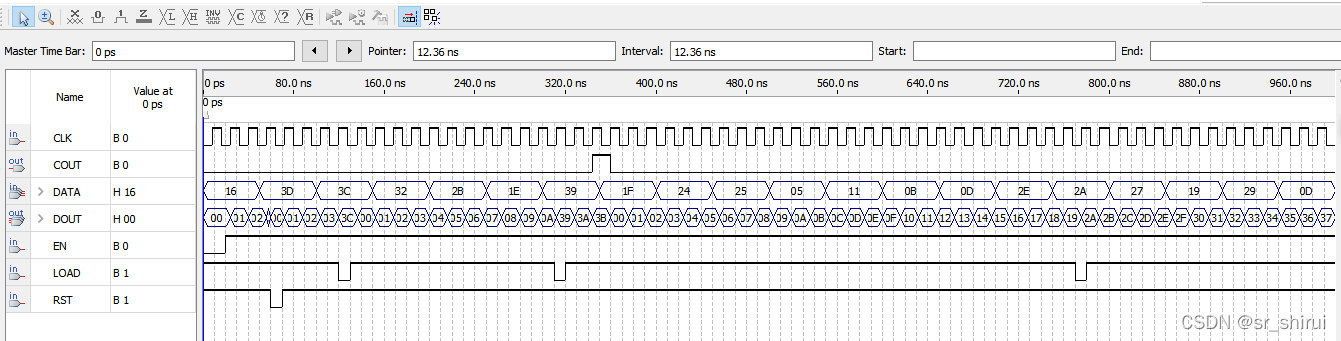

为方便观察将DATA和DOUT设置为16进制。
输出进位COUT在约为350ns时为1，其他时刻为0，这是由于在350ns时DOUT=3B(H)=59(D)
当时钟使能EN为1时，DOUT开始计数。
当重置RST由0变为1后，DOUT重新从0开始计数。
当LOAD有一个下降沿时，将输入DATA中的数据加载到输出DOUT中，再一次为基础向后计数。
再约为350ns后DOUT=3B(H)=59(D)，计数器重新从0来计数。
再下图中可以更清晰地看到在第350ns时情况，DOUT为111011（B）=59（D），输出进位COUT=1。
1、参考PPT第五章第二节的1位实用十进制计数器程序，设计一个2位十进制计数器程序，要求计数器从00开始计数，计数到53（十进制的53，看到的是十进制数53）后归零，重新循环计数，进行仿真测试。把计数器程序及仿真测试图通过作业系统上交，并说明仿真测试结果正确的理由。
(1)二位 十进制计数器CNT54 （从0计数至53）
在本计数器中一个带有异步复位和同步加载功能的0~53(D)加法计数器。
其中程序功能分别为：高位H与Q1，低位L与Q2，时钟信号CLK，复位信号RST，时钟使能信号EN，输出进位信号COUT，高位加载信号LOADH，低位加载信号LOADL。（DATA是四位二进制随机数）
程序思想：当RST低电平时计数寄存器清零，测试时钟上升沿，计数器高电平使能，允许计数。与之控制低电平，允许加载。当低位L大于9时，低位L计数清零并向高位H进一。当计数为53时，高位与低位都清零，进位输出为1，否则进位输出0。最后将寄存器的值输出端口。

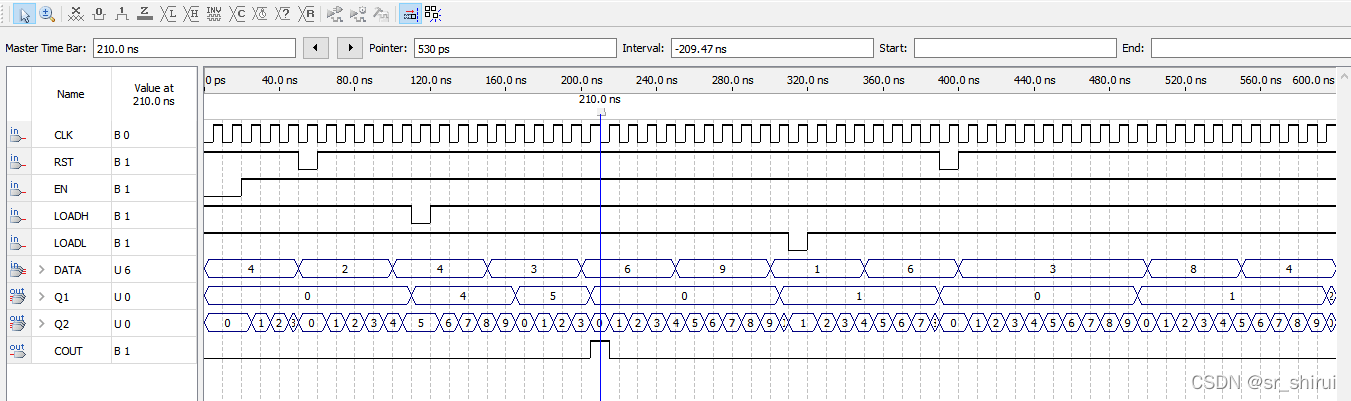

为方便观察将DATA和Q1,Q2设置为Unsigned Decimal（无符号十进制）。
依次检测下列条件：
1）【CLK是输入时间脉冲信号】
2）【当时钟使能EN=1时，Q1Q2开始计数，若EN=0，则Q1Q2保持原数据】
如：前20ns，EN=0，Q1Q2数据不变。
3）【当重置RST由1变为0后，Q1 Q2重新从0开始计数】
如：在第390ns，RST=0，Q1 Q2从0开始计数。
4）【当LOADH有一个下降沿时，将输入DATA中的数据加载到输出Q1中，再以此为基础向后计数】
如：在第110ns时，LOADH=0，则在下一时刻Q1=DATA=4。
5）【Q1 Q2=53(D)后，输出进位COUT=1，计数器重新从0计数】
如：在第200ns时，Q1 Q2=53(D)，则在第210ns，进位COUT=1，并计数器从0开始计数。

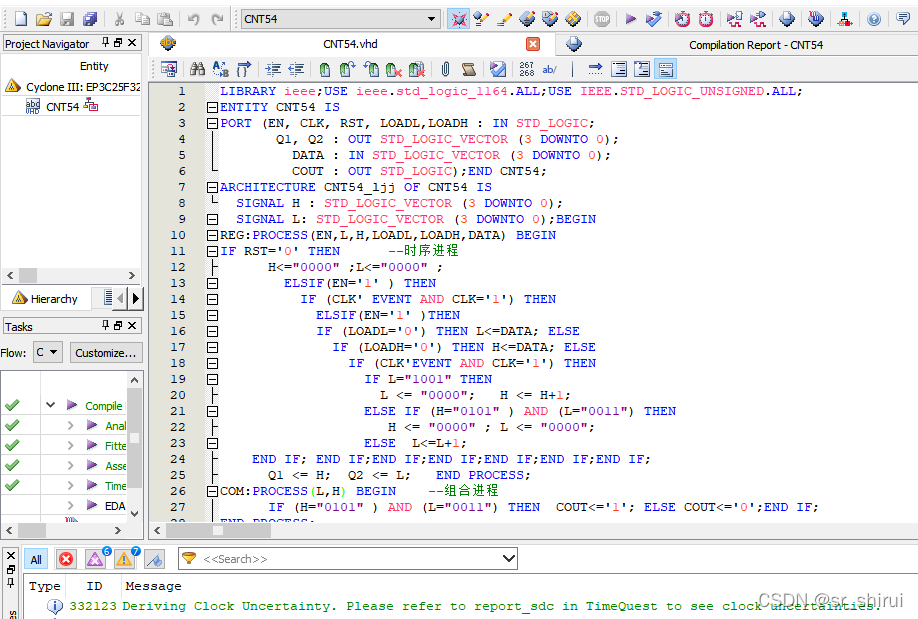

（2）两位 十进制计数器CNT54 的VHDL设计 （另一种方式VHDL描述）
在（1）的语句中含有两个独立的IF语句，第一个IF语句产生了计数器序列电路，第二个IF语句产生一个纯组合逻辑的多路选择器。
实际上，从程序的结构上讲，更一般更常用的表述是，将这两个独立的IF语句分别用两个独立的进程语句来表达，一个为时序进程，另一个为组合进程。
其仿真波形图同上

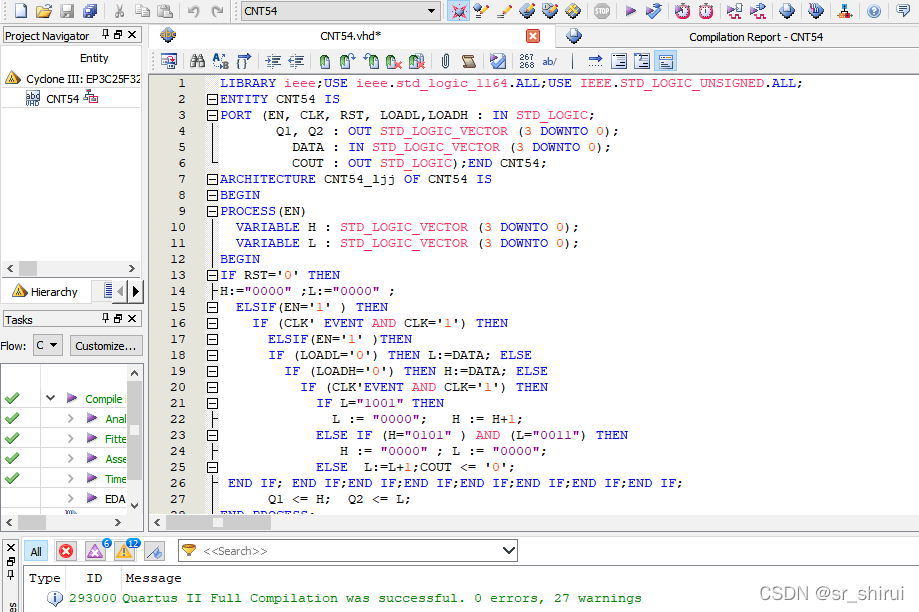

代码附录：
LIBRARY ieee;USE ieee.std_logic_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY CNT54 IS
PORT (EN, CLK, RST, LOADL,LOADH : IN STD_LOGIC;
Q1, Q2 : OUT STD_LOGIC_VECTOR (3 DOWNTO 0);
DATA : IN STD_LOGIC_VECTOR (3 DOWNTO 0);
COUT : OUT STD_LOGIC);END CNT54;
ARCHITECTURE CNT54_ljj OF CNT54 IS
BEGIN
PROCESS(EN)
VARIABLE H : STD_LOGIC_VECTOR (3 DOWNTO 0);
VARIABLE L : STD_LOGIC_VECTOR (3 DOWNTO 0);
BEGIN
IF RST='0' THEN
H:="0000" ;L:="0000" ;
ELSIF(EN='1' ) THEN
IF (CLK' EVENT AND CLK='1') THEN
ELSIF(EN='1' )THEN
IF (LOADL='0') THEN L:=DATA; ELSE
IF (LOADH='0') THEN H:=DATA; ELSE
IF (CLK'EVENT AND CLK='1') THEN
IF L="1001" THEN
L := "0000"; H := H+1;
ELSE IF (H="0101" ) AND (L="0011") THEN
H := "0000" ; L := "0000";
ELSE L:=L+1;COUT <= '0';
END IF; END IF;END IF;END IF;END IF;END IF;END IF;END IF;
Q1 <= H; Q2 <= L;
END PROCESS;
END CNT54_ljj;
1、参考以前学习过的数字电路课程，用数字电路计数器芯片（如74LS161，162，90等），用电路图形式（计数器元件可以从系统中选择）设计一个2位十进制计数器程序，要求计数器从00开始计数，计数到83后归零，重新循环计数，进行仿真测试。把计数器设计图形及仿真测试图通过作业系统上交，并说明仿真测试结果正确的理由。
1、设计电路原理图
设计含有时钟使能及进位扩展输出的两位十进制计数器。可以用JK/D触发器、双十进制计数器74LS390或者十进制计数器74LS160和其他一些辅助元件来完成。
（1）硬件设计思想：
24<84<28，因此在设计中要用到两片74161芯片。这是一个CNT84，计数至84（0101 0100）时，下一时刻当从0开始计数；即当Q6 Q4 Q2都为1时，将0下载进计数器中；因此使用3与非门连接Q6 Q4 Q2，输出端连CLRN即可清零。
（2）引脚功能：
输入有异步清零控制端CLRN、工作使能控制端ENP、ENT和时钟输入端CLK，输出有BCD码计数值输出端Q3~Q0，进位输出端RCO。
（3）步骤：

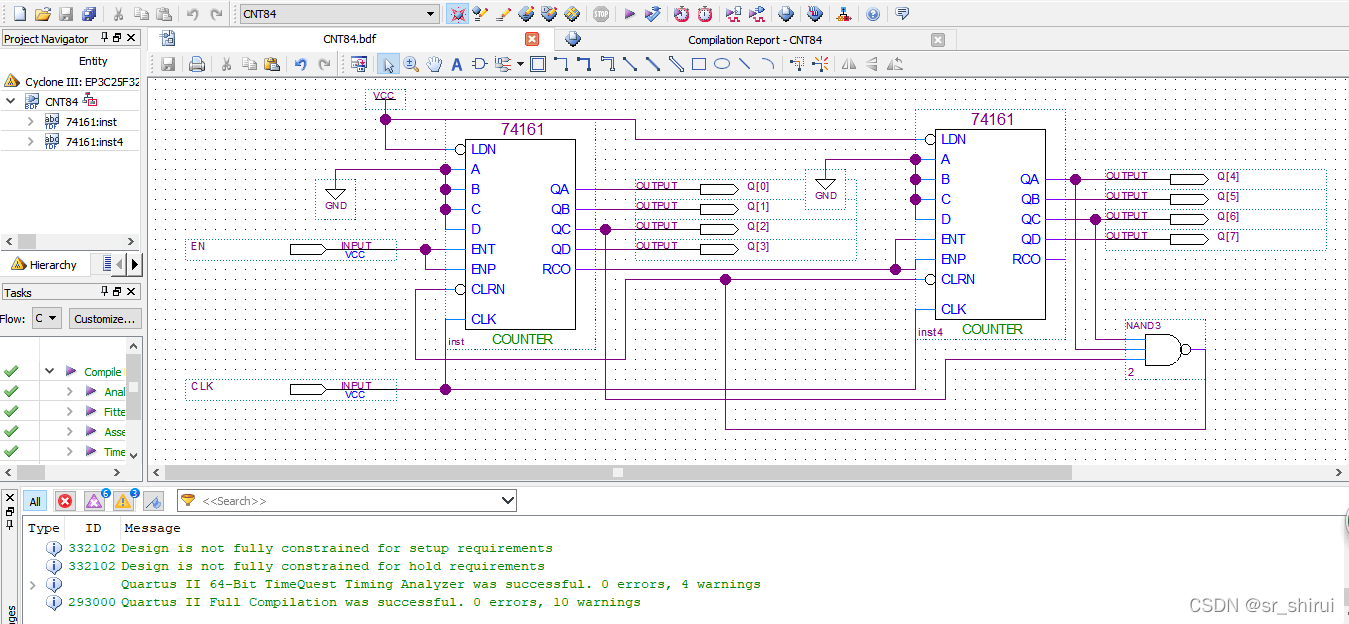

新建BDF文件，保存工程。将所需要的元器件和引脚拖入区域内并完成连接，如图所示
2.仿真图验证

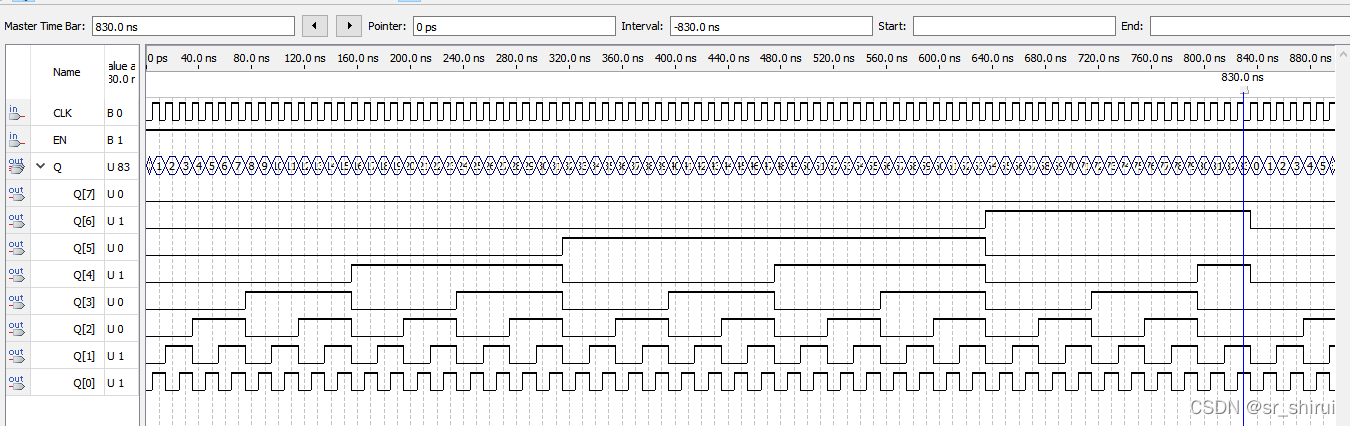

建立VWF文件，仿真后得到结果如下图，
计数器从零开始按自然顺序计数，在第830ns时，Q为83（unsigned Dec），然后下一时刻Q为0重新按顺序计数，证明设计正确。
其中EN为使能管脚，CLK为输入时钟信号。
4.参考PPT第五章的实验与设计，对其中的5-3(半整数与奇数分频器设计)，这里包含图5-23 、例5-20、图5-25相对应的电路图及程序。对不同的分频器进行仿真测试，如果修改M3(模3)的计数器变成M5或M7，会得到怎样的结果，把仿真测试结果通过作业系统上交，说明电路及程序的功能。
（1）如图所示的电路是一个占空比为50%的任意奇数次分频电路。其中的count5是一个模5计数器，它可以设置为任意模计数器，实现整个电路任意次奇数分频功能，且占空比均为50%。
注意：其中，模3模5等的计数器设计可以通过VHDL来进行底层电路模块设计，也可以通过LPM设计模块。
在本实验中，模3计数器通过LPM设计，再导入到元件库中，以供分频电路使用。

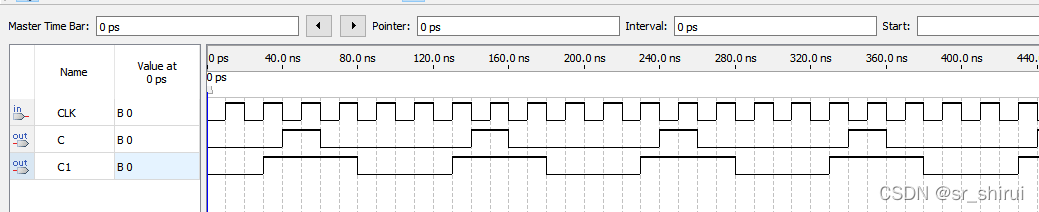

A. 下图是将电路中的计数器换成 模3计数器(M3) 后的仿真图。C1的输出呈现50%占空比5分频信号。

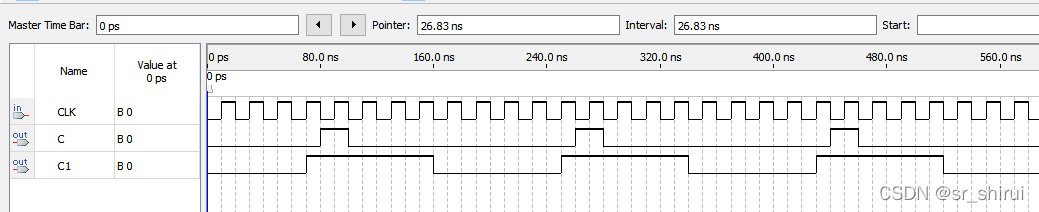

B. 下图是将电路中的计数器换成 模5计数器(M5) 后的仿真图。C1的输出呈现50%占空比9分频信号。

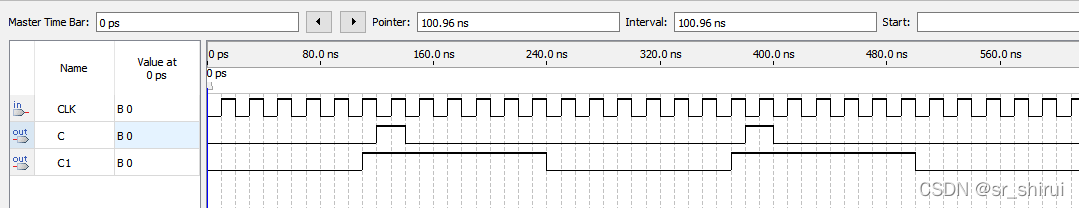

C. 下图是将电路中的计数器换成 模7计数器(M7) 后的仿真图。C1的输出呈现50%占空比13分频信号。
（2）另一种设计50%占空比任意奇数分频的设计思路是使用VHDL语言。下图是50%占空比5分频的VHDL程序。

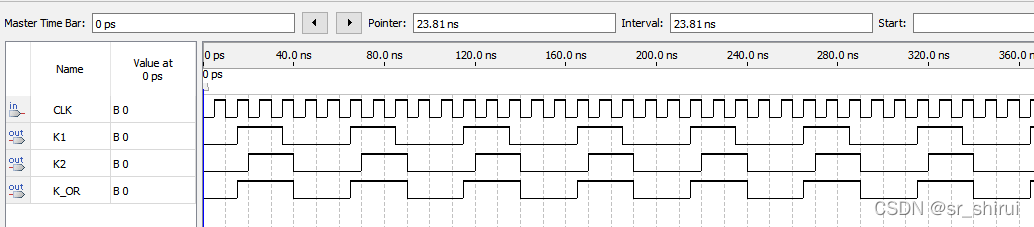

下图是50%占空比5分频的VHDL设计程序的仿真图。输出K_OR实现了该程序功能。
（3）使用数字系统常用常需要另一种分频电路，即半整数分频。只要对电路稍加改变就可以得到任意半整数分频电路，对如下图所是的电路只要改变M3（模3计数器）模块的技术数值，即可改变此电路所需要的半整数分频结构。
A. 如下图是上图的仿真波形，输出C显示2.5分频
B. 下图是将电路图中计数器模块改为 模5计数器 后的仿真波形，输出C显示4.5分频
C. 下图是将电路图中计数器模块改为 模7计数器 后的仿真波形，输出C显示6.5分频
