[嵌入式]备战蓝桥杯day5__独立按键的基本操作与扩展应用

一，元件介绍

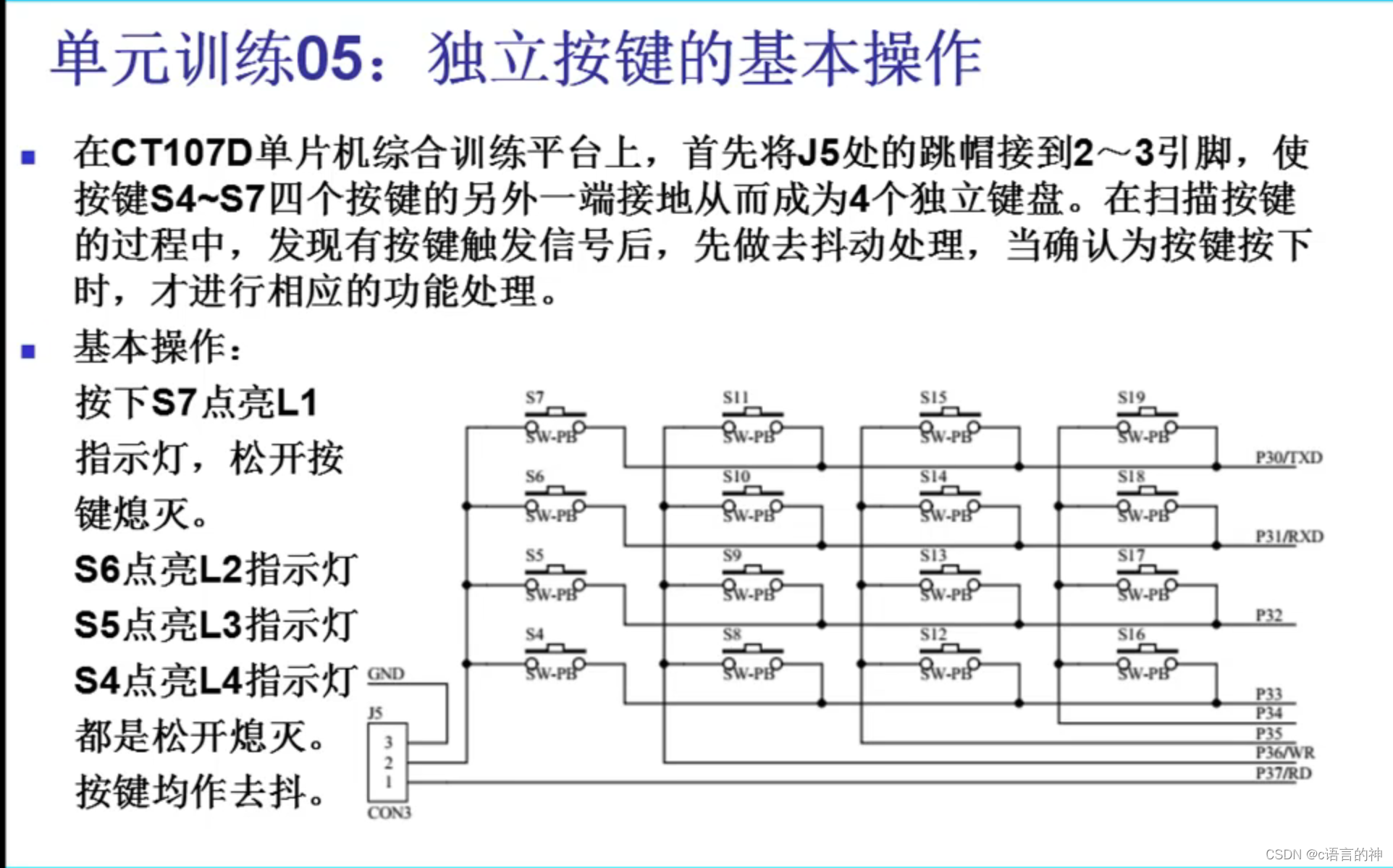

? ? ? ? 使用独立键盘时，需要使跳帽在2-3，引脚在按下时，P30—P33相应的引脚为低电平，通过检测哪个引脚为低电平，来判断哪个按键按下，从而实现什么功能。

二，代码部分

#include <reg52.h>

sbit L1=P0^0;
sbit L2=P0^1;
sbit L3=P0^2;
sbit L4=P0^3;

sbit S7=P3^0;
sbit S6=P3^1;
sbit S5=P3^2;
sbit S4=P3^3;

void Delay(unsigned char t)
{
     while(t--);
}

void HC138(unsigned char n)
{
	switch(n)
	{
		case 4:
			P2=((P2 & 0x1f) | 0x80);
		break;
		case 5:
			P2=((P2 & 0x1f) | 0xa0);
		break;
		case 6:
			P2=((P2 & 0x1f) | 0xc0);
		break;
		case 7:
			P2=((P2 & 0x1f) | 0xe0);
		break;

	}
}
void ScanKeys_Alone()
{
		HC138(4);
	if(S7==0)
	{
		Delay(100);
		if(S7==0)
		{
		L1=0;
		while(S7==0);
		L1=1;
		}
	}
	if(S6==0)
	{
		Delay(100);
		if(S6==0)
		{
		L2=0;
		while(S6==0);
		L2=1;
		}
	}
	if(S5==0)
	{
		Delay(100);
		if(S5==0)
		{
		L3=0;
		while(S5==0);
		L3=1;
		}
	}
	if(S4==0)
	{
		Delay(100);
		if(S4==0)
		{
		L4=0;
		while(S4==0);
		L4=1;
		}
	}

}
void main()
{
	HC138(4);
	while(1)
	{
		ScanKeys_Alone();
	}
}

? ? 首先使用sbit来确定哪个LED连接在哪个引脚，哪个按键连接在哪个引脚。关键函数为ScanKeys_Alone()，首先打开Y4C对应的寄存器，使用if函数判断如何S7按下，则S7=0，然后实现一个延时函数，再使用if(S7==0)再确认一次，这一步的作用为消抖，防止有干扰信号。L1=0，实现LED1亮起，while（）函数保证S7按下时能使LED1一直亮着，松开后L1=0，LED1灭。其他LED原理相同。

三，代码部分?

?

#include <reg52.h>
#include <intrins.h>
sbit S7=P3^0;
sbit S6=P3^1;
sbit S5=P3^2;
sbit S4=P3^3;

sbit L1=P0^0;
sbit L2=P0^1;
sbit L3=P0^2;
sbit L4=P0^3;
sbit L5=P0^4;
sbit L6=P0^5;
void Delay100ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 5;
	j = 144;
	k = 71;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void HC138(unsigned char i)
{
	switch(i)
	{
		case 4:
			P2=(P2&0x1f) | 0x80;
		break;
		case 5:
			P2=(P2&0x1f) | 0xa0;
		break;
	}
}
void Inisystem()
{
	HC138(5);
	P0=0x00;
	HC138(4);
	P0=0xff;
}
unsigned char State=0;
void LED_kbd()
{
	HC138(4);
	if(S7==0)
	{
		Delay100ms();
		if(S7==0)
		{
			if(State==0)
			{
			State=1;
			L1=0;
			}
			else if(State==1)
			{
				L1=1;
				State=0;
			}
			while(S7==0);
		}

	}
	if(S6==0)
	{
		Delay100ms();
		if(S6==0)
		{
			if(State==0)
			{
				State=2;
				L2=0;
			}
			else if(State==2)
			{
				L2=1;
				State=0;
			}
			while(S6==0);
		}
	}
	if(S5==0)
	{
		Delay100ms();
		if(S5==0)
		{
			if(State==1)
			{
				L3=0;
				while(S5==0);
					L3=1;
			}
			if(State==2)
			{
				L5=0;
				while(S5==0);
				L5=1;
			}
		}
	}

	if(S4==0)
	{
		Delay100ms();
		if(S4==0)
		{
			if(State==1)
			{
				L4=0;
				while(S4==0);
					L4=1;
			}
			if(State==2)
			{
				L6=0;
				while(S4==0);
				L6=1;
			}
		}
	}
}
void main()
{
	Inisystem();
	while(1)
	{
		LED_kbd();
	}
}

相对上面的题目这题会复杂一点，?思路是建立一个变量State作为状态量，初始值为0，在S7按下后变化为1，为了满足题目要求，在下次按下S7是要释放状态，所以多了一个else if。当State为1时，使State回到初始的0。还需要补充的是一开始按S7或者S6时，有时候会闪烁，因为单片机并不清楚你按了几下，所以在else if下面还需要补充一个while(S7==0);，来除颤。
