[嵌入式]TX-1C板：A/D转换数码管锁死在255问题的解决和提高数码管数字显示的一些小的改进

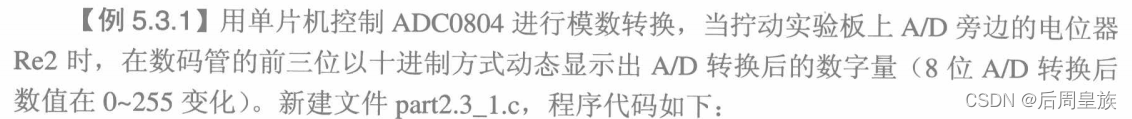

书上原题如下

书上代码如下

#include <reg52.h>    		//52系列单片机头文件
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit dula=P2^6;		//申明U1锁存器的锁存端
sbit wela=P2^7;		//申明U2锁存器的锁存端
sbit adwr=P3^6;		//定义AD的WR端口
sbit adrd=P3^7;		//定义AD的RD端口
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};
void delayms(uint xms)
{
	uint i,j;
	for(i=xms;i>0;i--)		      //i=xms即延时约xms毫秒
		for(j=110;j>0;j--);
}

void display(uchar bai,uchar shi,uchar ge)  //显示子函数
{
    dula=1;
	P0=table[bai];    //送段选数据
	dula=0;
	P0=0xff;		//送位选数据前关闭所有显示，防止打开位选锁存时
	wela=1;			//原来段选数据通过位选锁存器造成混乱
	P0=0x7e;		//送位选数据
	wela=0;
	delayms(5);	    //延时

	dula=1;
	P0=table[shi];
	dula=0;
	P0=0xff;
	wela=1;
	P0=0x7d;
	wela=0;
	delayms(5);

	dula=1;
	P0=table[ge];
	dula=0;
	P0=0xff;
	wela=1;
	P0=0x7b;
	wela=0;
	delayms(5);
}


void main()		//	主程序
{

 	uchar a,A1,A2,A3,adval;
	wela=1;
	P0=0x7f;           //置CSAD为0，选通ADCS 以后不必再管ADCS
	wela=0;
    while(1)
	{
		adwr=1;
		_nop_();
		adwr=0;			//启动AD转换
		_nop_();
		adwr=1;
		for(a=10;a>0;a--)        //TX-1C实验板AD工作频率较低，所以启动转换后要多留点时间用来转换
		{                        //这里把显示部分放这里的原因也是为了延长转换时间
			display(A1,A2,A3);
		}
		P1=0xff;                    //读取P1口之前先给其写全1
		adrd=1;                    //选通ADCS
		_nop_();
		adrd=0;                     //AD读使能
		_nop_();
		adval=P1;			//AD数据读取赋给P1口
		adrd=1;
		A1=adval/100;		//分出百，十，和个位
		A2=adval%100/10;
		A3=adval%10;
	 }
}

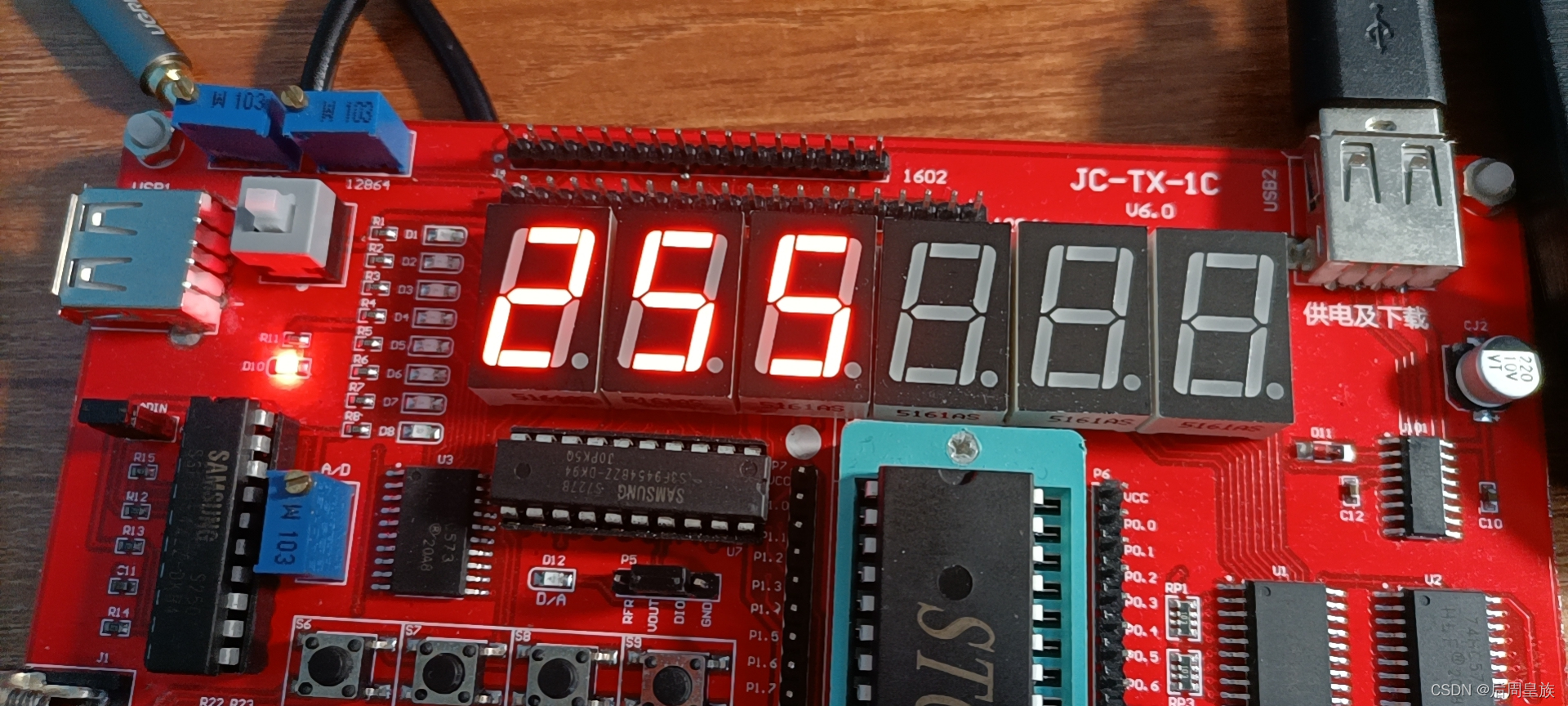

但是代码运行结果如下图所示：数码管显示锁死在255，按照书上110页的方法也未能改变，按下Reset时数码管数字短暂地显示000后立刻回到255。但是拧动A/D旁边电位器Re2时发光二极管阵列处有显示变化。

?自己尝试着改进和简化了一下，效果比较理想也符合题目要求。有些问题还没有太想明白，欢迎大家的讨论和指正！

改进如下：

#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int

sbit dula=P2^6;//声明锁存器U1的锁存端
sbit wela=P2^7;//声明锁存器U2的锁存端
sbit adwr=P3^6;//定义A/D的WR端口
sbit adrd=P3^7;//定义A/D的RD端口

uchar code table[]=
{
	0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
	0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71
};

void delayms(uint xms)
{
	uint i,j;
	for(i=xms;i>0;i--)
		for(j=55;j>0;j--); //改进延时为0.5x毫秒
}

void display(uchar bai,uchar shi,uchar ge)
{
	dula=1;
	P0=table[bai];
	dula=0;
	P0=0xff;
	wela=1;
	P0=0x7e;
	wela=0;
	P0=0xff;
	delayms(5);

	dula=1;
	P0=table[shi];
	dula=0;
	P0=0xff;
	wela=1;
	P0=0x7d;
	wela=0;
	P0=0xff;
	delayms(5);

	dula=1;
	P0=table[ge];
	dula=0;
	P0=0xff;
	wela=1;
	P0=0x7b;
	wela=0;
	P0=0xff;
	delayms(5);
}

void main()
{
	uchar A1,A2,A3,adval1,adval2,adval3;//a
	wela=1;
	P0=0x7f;//置CSAD为0，选通ADCS以后不必再管ADCS
	wela=0;
	delayms(50);
	while(1)
	{
		adwr=1;
		_nop_();
		adwr=0;//启动A/D转换
		_nop_();
		adwr=1;
		adrd=1;//选通ADCS
		_nop_();
		adrd=0;//A/D读使能
		_nop_();
		adval1=P1; //A/D数据读取赋予P1口
		delayms(2);
		adval2=P1;
		delayms(2);
		adval3=P1;
		adrd=1;
		if((adval1==adval2)&&(adval2==adval3))
		{
			A1=adval1/100;//百位
			A2=adval1%100/10;//十位
			A3=adval1%10;//个位
			display(A1,A2,A3);
		}
	}
}
