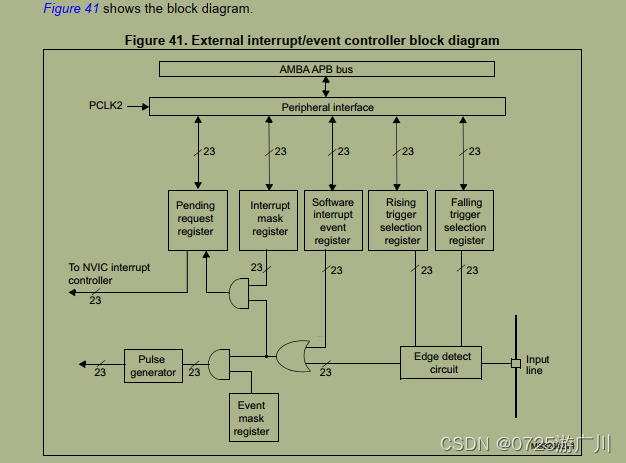

通过上面的图配置寄存器，有23个外部中断如图下

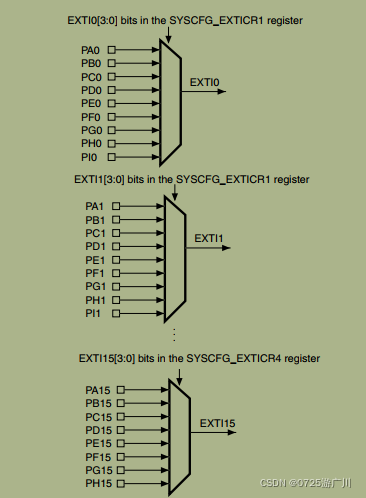

根据外部中断，9 System configuration controller (SYSCFG) 的章节，SYSCFG external interrupt configuration register 1(SYSCFG_EXTICR1~4)配置中断源和引脚，
相关中断看参考手册SYSCFG 和中断和事件、Core_m4 NVIC 的章节
1、配置按键中断的步骤
（1）配置PA0和PC13的GPIO引脚的类型模式
（2）配置在SYSCFg中断源和引脚
（3）使能相关时钟，（GPIO和SYSCFG）
（4）/* 选择 EXTI 中断源 */
（5）配置嵌套向量中断控制器NVIC
编程如下、
#include “ygcKeyItr.h”
void ygcNVIC_Configuration()
{
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
NVIC_InitStruct.NVIC_IRQChannel=EXTI0_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;
NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init(&NVIC_InitStruct);
NVIC_InitStruct.NVIC_IRQChannel=EXTI15_10_IRQn;
NVIC_Init(&NVIC_InitStruct);
}
void ygcEXTI_Key_Config(void)
{
/定义一个GPIO_InitTypeDef类型的结构体/
GPIO_InitTypeDef GPIO_InitStructure;
//使能GPIO时钟
RCC_AHB1PeriphClockCmd( RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOC,ENABLE);
// 配置PA0和PC13 输入模式引脚
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN;
GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 定时PC13引脚
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_13;
GPIO_Init(GPIOC, &GPIO_InitStructure);
//使能SYSCFG时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
/* 连接 EXTI 中断源 到key1引脚 /
SYSCFG_EXTILineConfig( EXTI_PortSourceGPIOA, EXTI_PinSource0);
/ 连接 EXTI 中断源 到key2引脚 */
SYSCFG_EXTILineConfig( EXTI_PortSourceGPIOC, EXTI_PinSource13);
/*初始化中断源*/
EXTI_InitTypeDef EXTI_InitStruct;
EXTI_InitStruct.EXTI_Line=EXTI_Line0;//外部中断通道PA0
EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Rising;
EXTI_InitStruct.EXTI_LineCmd=ENABLE;
EXTI_Init(&EXTI_InitStruct);
EXTI_InitStruct.EXTI_Line=EXTI_Line13;外部中断通道PC13
EXTI_Init(&EXTI_InitStruct);
/* 第三步：配置NVIC */
ygcNVIC_Configuration();
/* 配置中断函数*/
}
void EXTI0_IRQHandler(void)//PA0 中断函数
{
//确保是否产生了EXTI Line中断
if(EXTI_GetITStatus(KEY1_INT_EXTI_LINE) != RESET)
{
// LED1 取反
LED1_TOGGLE;
//清除中断标志位
EXTI_ClearITPendingBit(KEY1_INT_EXTI_LINE);
}
}
void EXTI15_10_IRQHandler(void)//PC13 中断函数
{
//确保是否产生了EXTI Line中断
if(EXTI_GetITStatus(KEY2_INT_EXTI_LINE) != RESET)
{
// LED2 取反
LED2_TOGGLE;
//清除中断标志位
EXTI_ClearITPendingBit(KEY2_INT_EXTI_LINE);
}
}
