GPIO通信
前面已经提到了GPIO的输入检测以及输出控制，现在记录一下关于树莓派GPIO的通信功能，在嵌入式中I2C、SPI、UART是最常用的通信协议，通过这几种协议我们可以实现与很多主从设备的通讯，今天以使用I2C的0.96寸OLED屏幕为例，利用树莓派自带的I2C接口来驱动OLED屏幕显示我们想要显示的东西。
在这里先补充一点协议相关的知识点：
全双工：可以收数据也可以发数据 可以同时进行 -----------两个数据线
半双工：可以收数据也可以发数据 不可以同时进行------- 一根数据线
单工 ：只能收数据或者只能发数据 ----------------------------一根数据线
串行 ：数据一位一位的传输 ---------一根线传输数据
例如我们即将提到的I2C、UART。
并行 ：数据一次全部传输 ---------多根线传输数据
例如智能车竞赛中的摄像头就是采用的并行通信。（以上图片来自此文）
现场总线：可以远距离传输 can （10km） 485（1km） //差模信号
工业控制中常用。
板级总线：芯片之间通信----近距离 IIC SPI //共模信号
一般的元器件间的通信方式。
同步通信：通信双方使用同一个时钟源（时钟频率）
异步通信：通信双方使用自己的时钟源
有关通信的具体分类见此博文。
I2C简介
I2C是利浦公司推出的双向二线制总线，SCL时钟线和SDA数据线，用于数据传输，按照上面提到的知识点分类I2C是串行半双工板级同步有线传输总线。

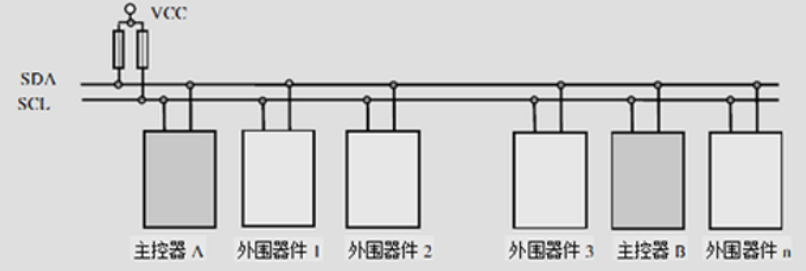

一条总线挂载多个IIC接口器件-----并行连接在IIC总线上。
有关一组I2C总线最多可以挂接多少个I2C器件以及I2C的详细介绍大家参考此博文

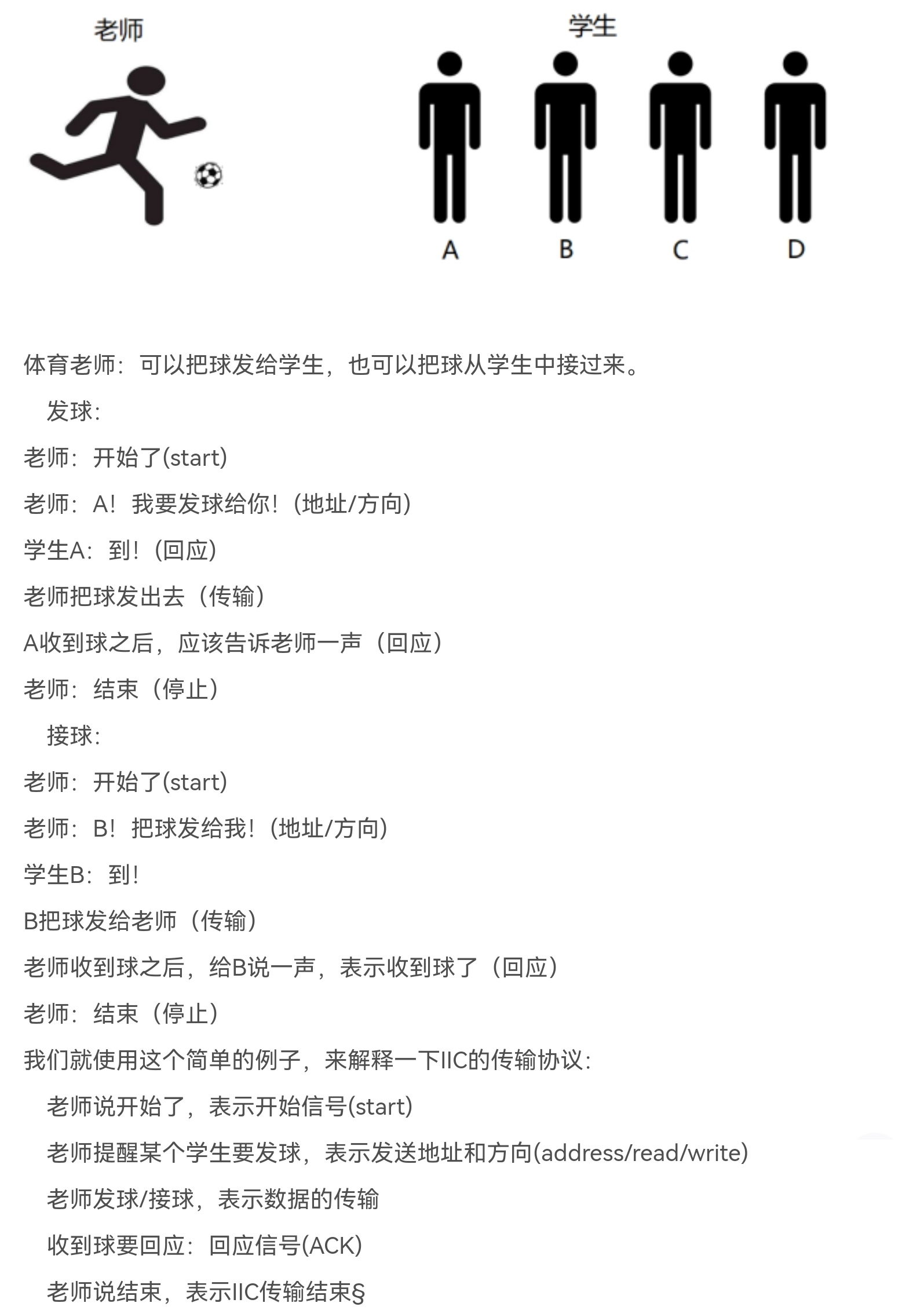

有关I2C的传输流程，之前看见过以为博主把整个流程和踢球做了个类比，我觉得很形象，这里链接分享给大家
有关I2C的详细知识大家参考上述博文了解就好，笔者在此不做分析了，下面进入主题：使用树莓派的I2C。
树莓派4B+0.96OLED(I2C协议)
查询接口

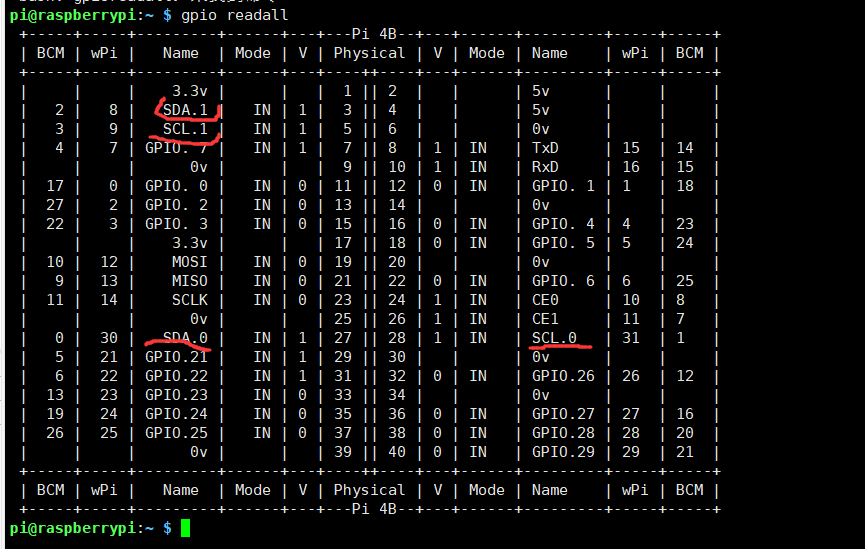

打开终端命令，输入gpio readall，回车，在返回的IO表中可以看见有SDA1、SCL1；SDA0，SCL0两组I2C接口，我们使用SCL1与SDA1这一组进行。
硬件连接

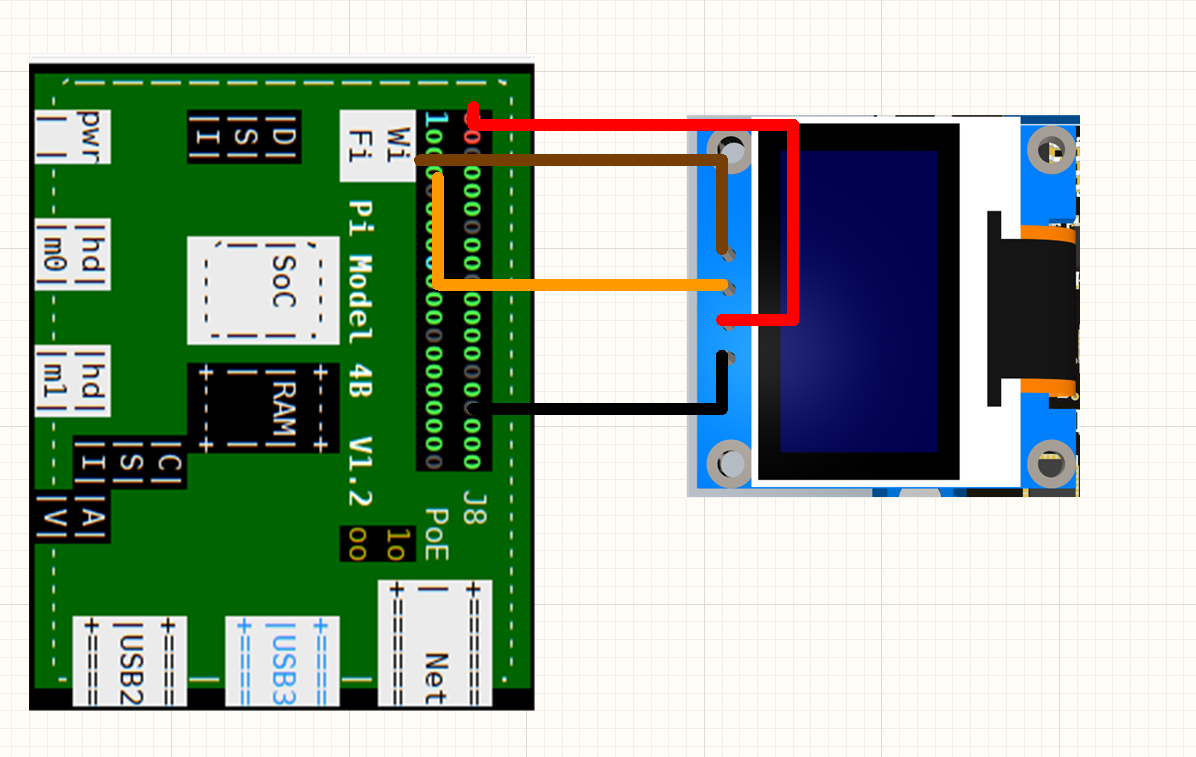

接线方式如下：
| 树莓派 | OLED |
|---|---|
| 5V | VCC |
| GND | GND |
| 3脚（SDA1） | SDA |
| 5脚（SCL1） | SCL |
配置树莓派I2C接口
有界面的或者不习惯命令行的建议直接跳过下面这节，参照有界面的进行。
无界面或者想用命令行的
使用putty或者Xshell登录树莓派，在终端命令输入sudo raspi-config,回车
进入如下界面。

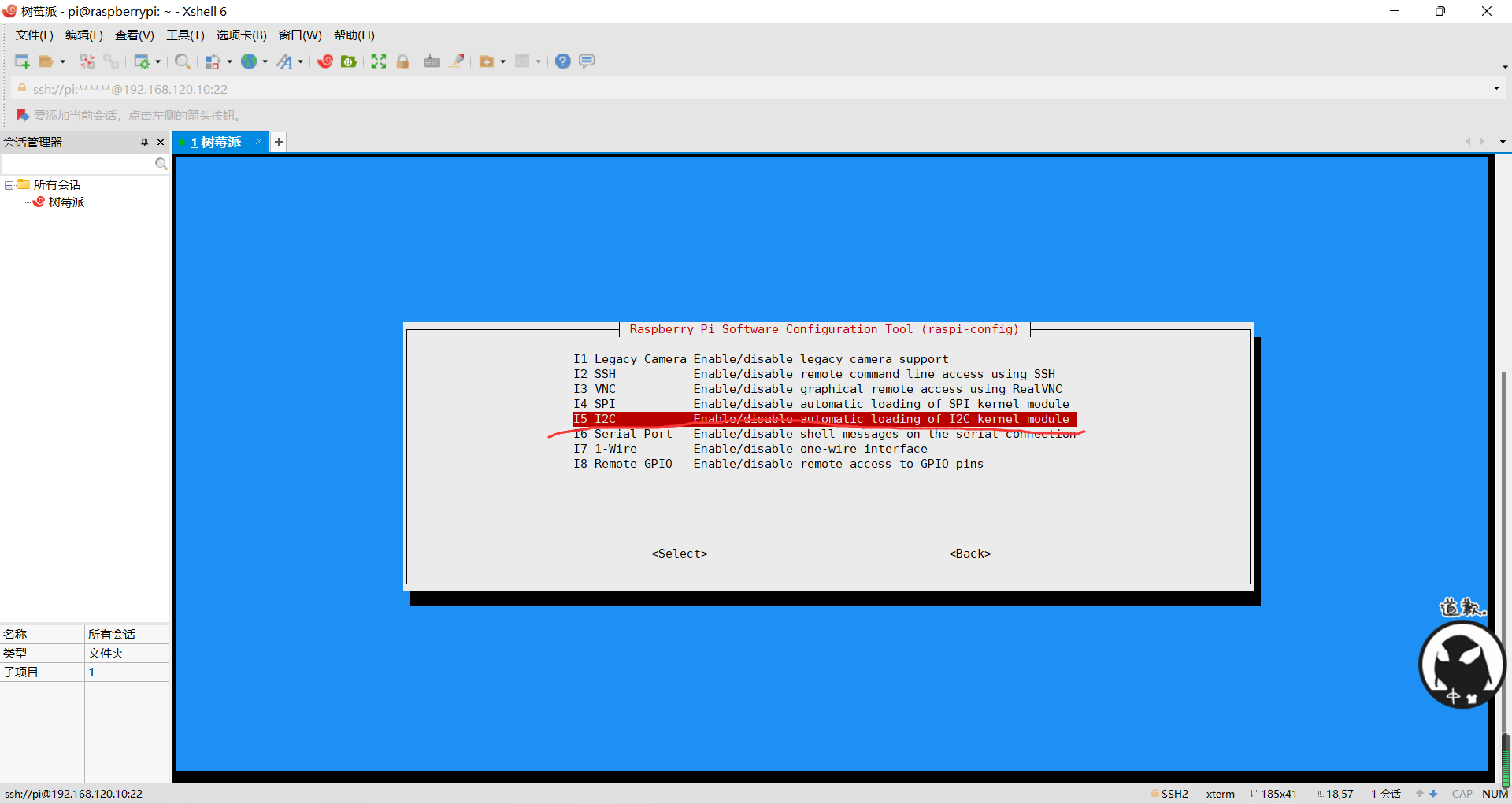

用键盘上下选择3.Interface Option，回车，利用键盘上下选择I5 I2C 回车；

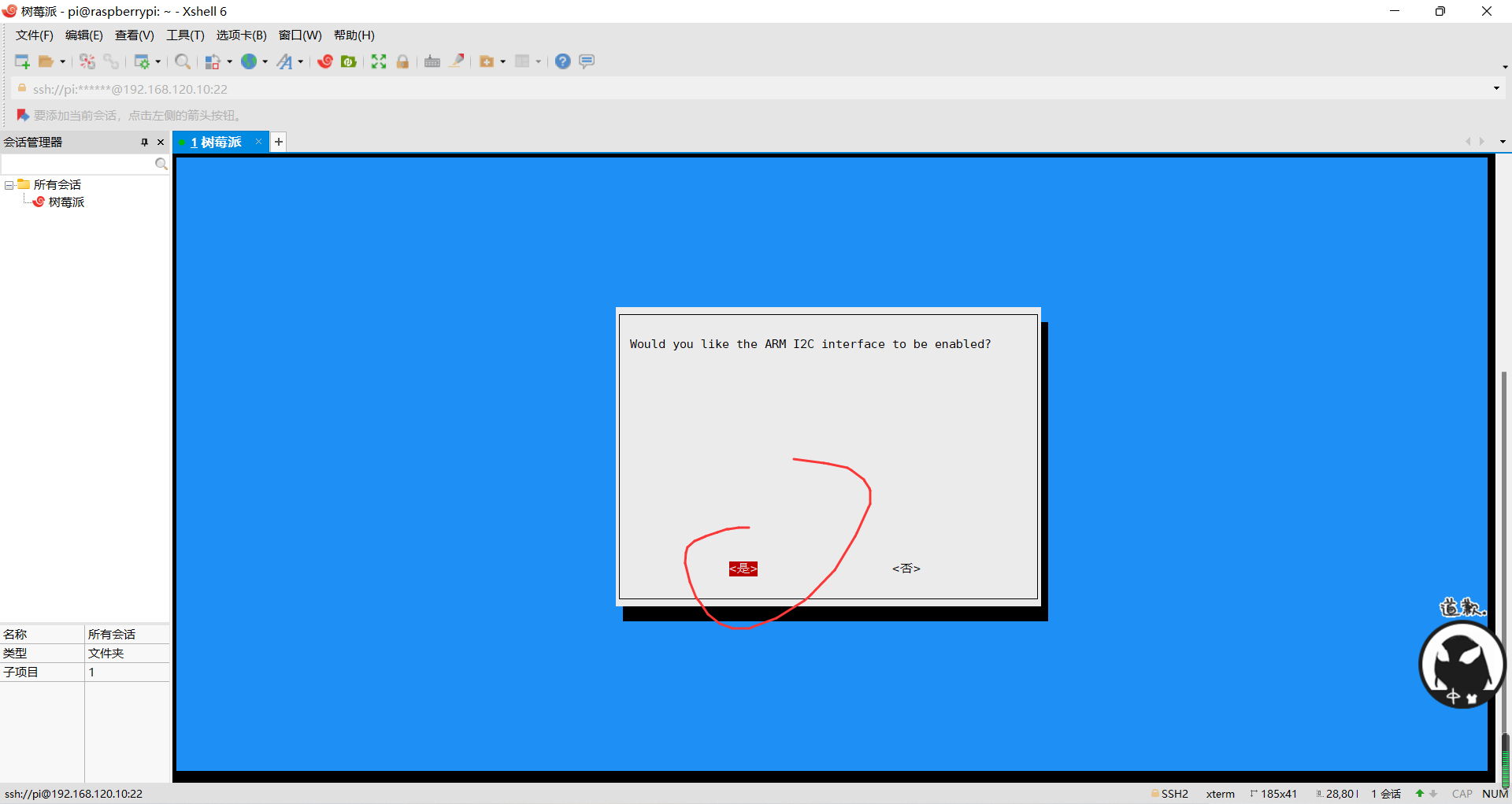

继续回车；
再继续回车；

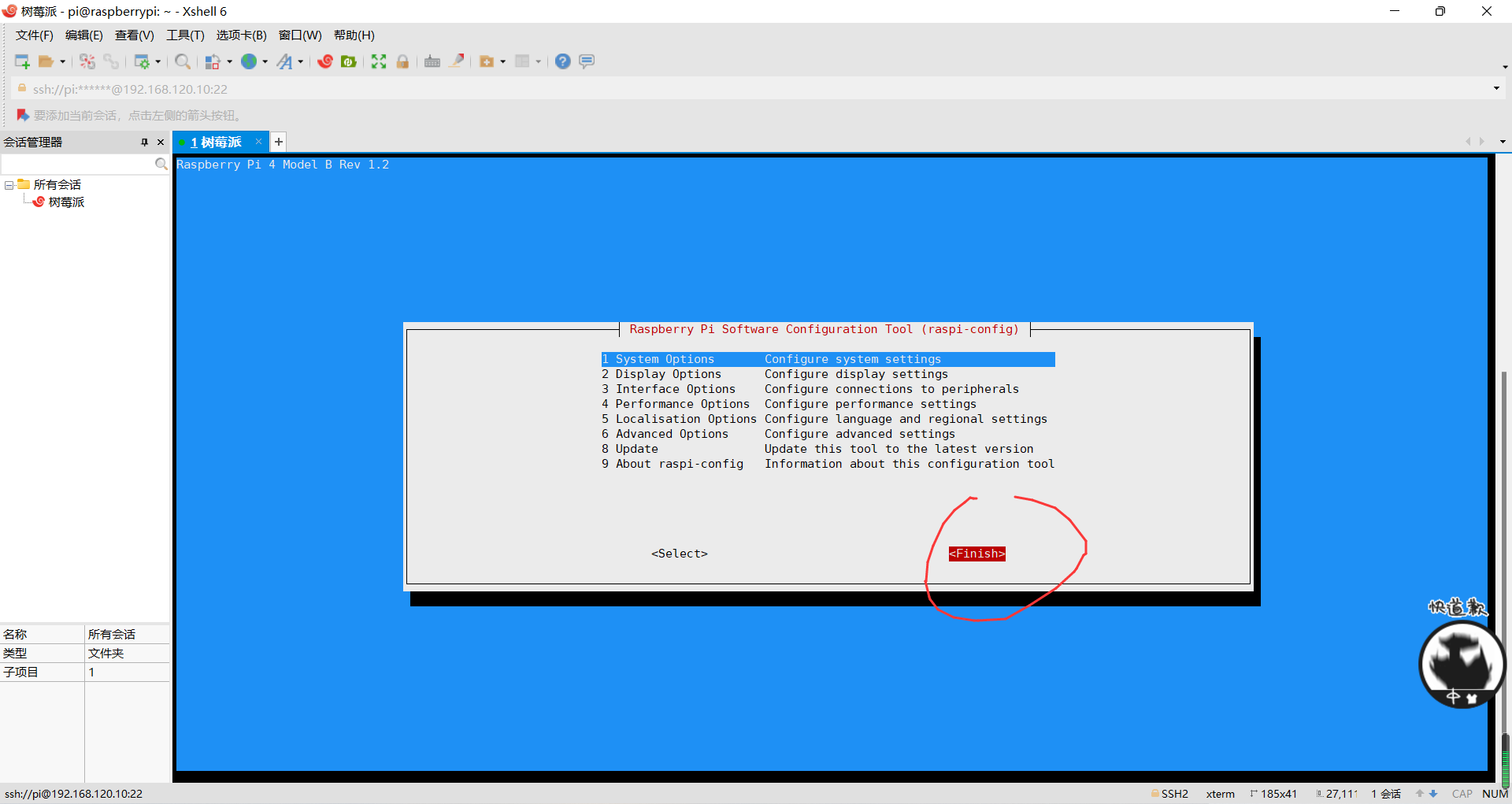

利用鼠标右键选择finish,回车,返回命令窗口；

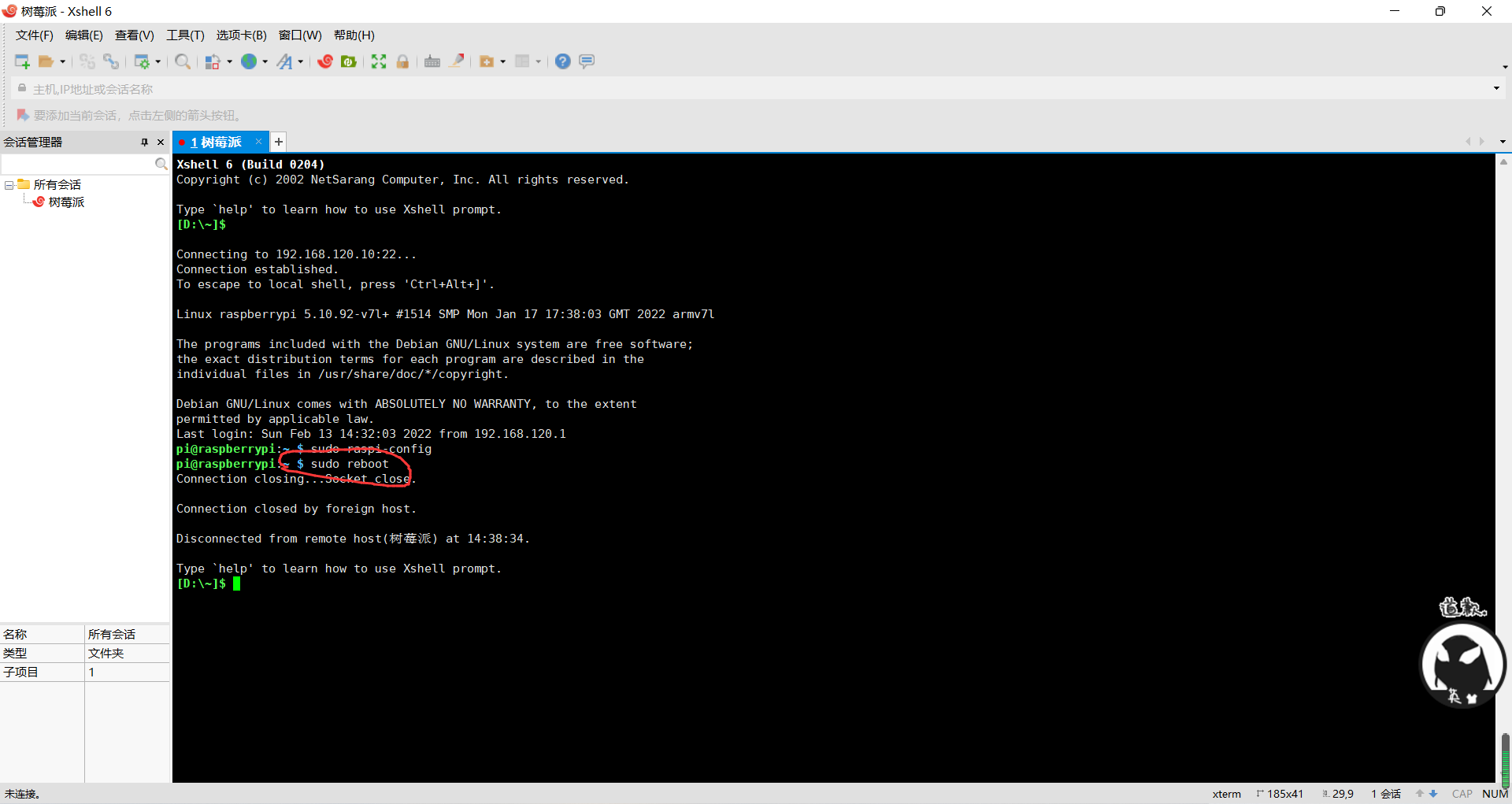

输入sudo reboot,重启树莓派。
有界面

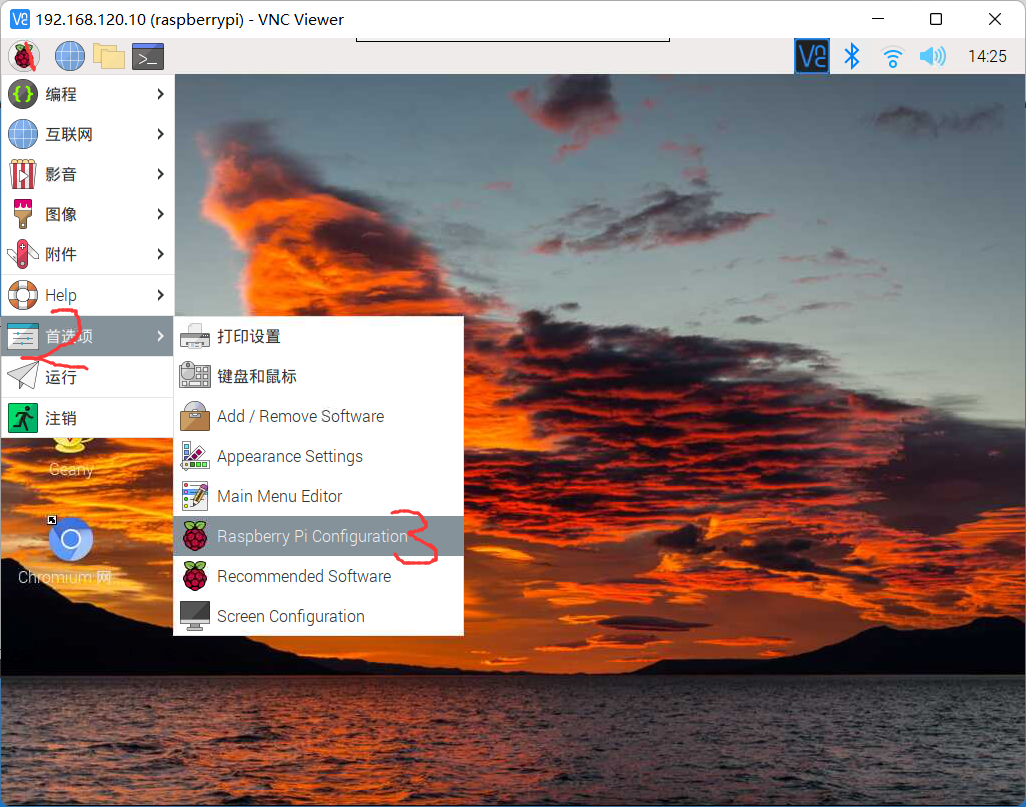

打开Raspberry Pi Configuration
按下图打开I2C.

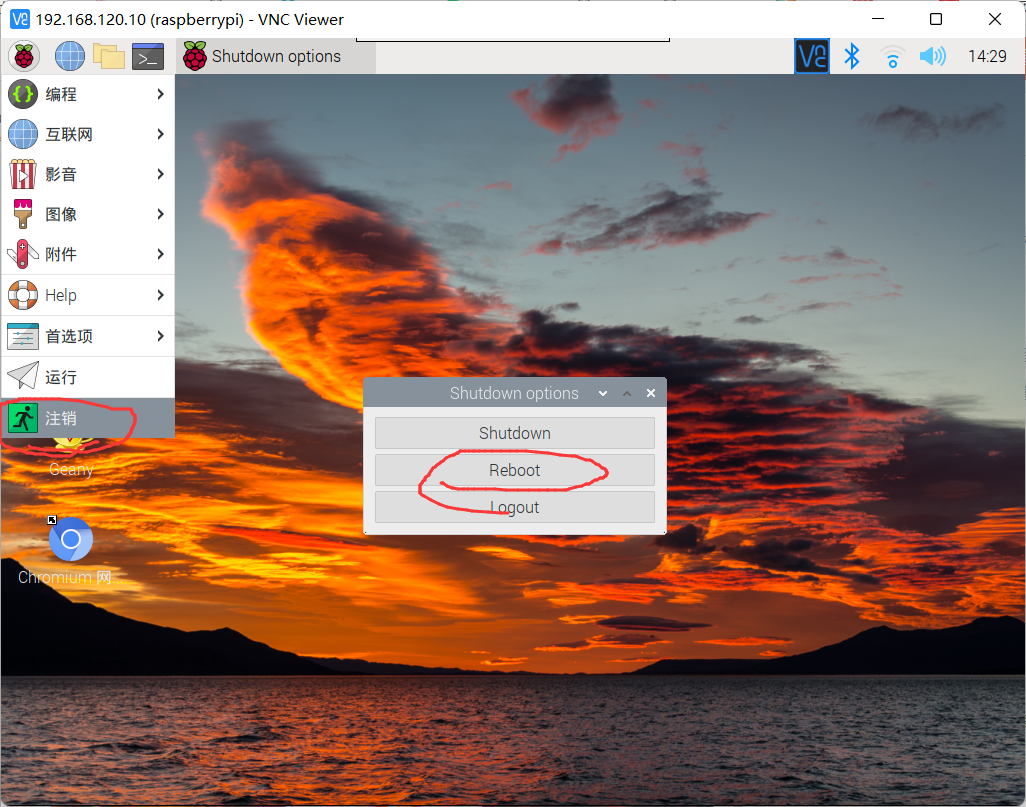

然后选择注销；Reboot等待重启。
wiringPiI2c库
库简介

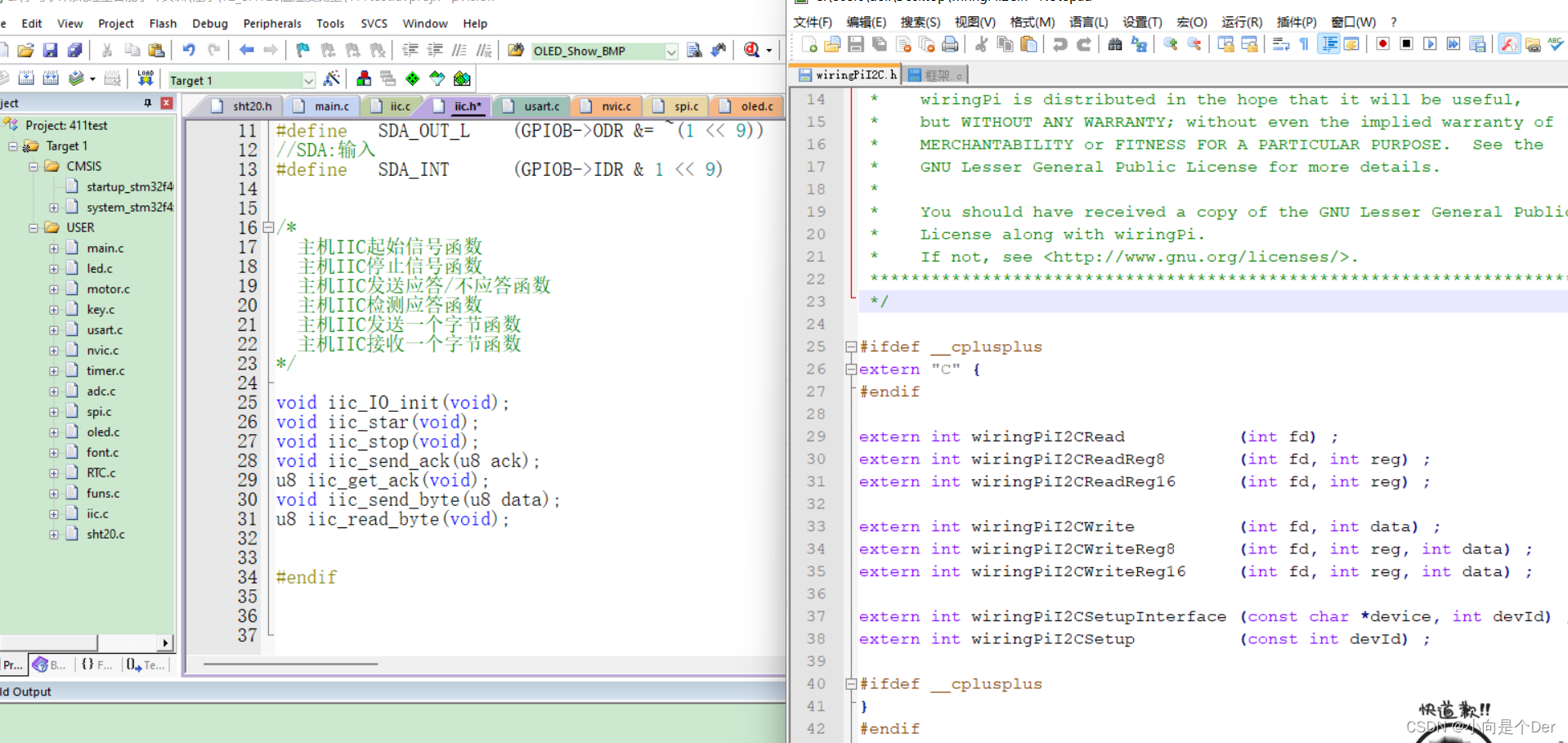

跟之前使用IO的输入输出一样，也需要安装对应的库才能实现功能。有关wiringPiI2c库的函数与STM32 I2C的常用函数对比如下：
| wiringPiI2c | STM32 |
|---|---|
| wiringPiI2CSetup (const int devId) ; | 外设nit(void);初始化外设 |
| wiringPiI2CReadReg8 (int fd, int reg) | iic_read_byte(void);读取一个字节的数据 |
| wiringPiI2CWriteReg8 (int fd, int reg, int data) | iic_send_byte(u8 data)//放送一个字节的数据 |
有关此库的详细描述参考此链接。
可以发现wiringPiI2CSetup (const int devId)中有一个参数，结合上面的踢球类比和I2C的理论知识，我们知道这个参数就是从机的地址，在树莓派中可以通过i2detect命令查询到外设的地址，要使用该命令还需要先安装i2c-tool。
安装i2c-tool
打开终端命令输入：sudo apt-get install i2c-tools 回车，等待重新返回命令行即可。（需要保证自己的树莓派有网）
查询I2C外设的地址
在命令行输入： sudo i2cdetect -l 回车，出现如下显示，说明使用的是I2C1接口。

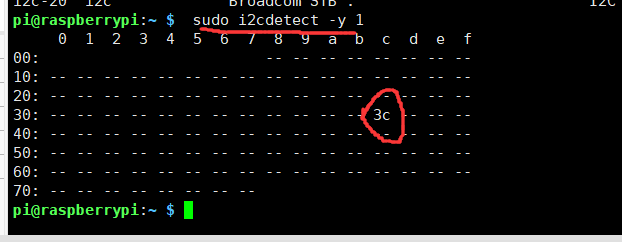

然后输入： sudo i2cdetect -y 1，回车，会出现下面的显示，这里的3C就是OLED的地址（此时树莓派I2C不挂接其他的器件），一般的0.96寸OLED屏幕的地址都是0x30。
编程实现效果
通过上面的对比，我们知道整个I2C的函数只是被替换成了树莓派的函数接口，我们将平时使用的I2C屏幕驱动程序中的对应函数替换即可实现效果了，具体的替换过程可以参考此文。
打开Geany，输入以下代码（由于取模的太长了需要的同学去这个链接下载吧链接：https://pan.baidu.com/s/13SFd-MNfgJ1wD3R3np0T4w
提取码：yjyx
有C站VIP的也可以直接下载，我设置的0积分下载，资源名称叫做树莓派4BIICOLED屏幕 ）：
// An highlighted block
#include<stdio.h>
#include<stdlib.h>
#include<fcntl.h>
#include<unistd.h>
#include<assert.h>
#include<termios.h>
#include<string.h>
#include<sys/time.h>
#include<time.h>
#include<sys/types.h>
#include<errno.h>
#include <wiringPi.h>
#include <wiringSerial.h>
#include <wiringPiI2C.h>
#include <unistd.h>
typedef unsigned char uint8_t;
typedef uint8_t u8;
#define OLED_CMD 0x00
#define OLED_DAT 0x01
int fd;
unsigned char yi[16]={"Angle of beam:"};
unsigned char er[16]={"ming"};
unsigned char san[16]={"Distance:"};
unsigned char si[16]={"okok"};
const unsigned char zi[];
const unsigned char picture1[];
const unsigned char picture2[];
const unsigned char picture3[];
const unsigned char picture4[];
const unsigned char picture5[];
const unsigned char picture6[];
const unsigned char picture7[];
void WriteCmd(unsigned char I2C_Command)
{
wiringPiI2CWriteReg8(fd,0x00, I2C_Command);
}
//画点函数
void OLED_SetPos(unsigned char x, unsigned char y)
{
WriteCmd(0xb0+y);
WriteCmd(((x&0xf0)>>4)|0x10);
WriteCmd((x&0x0f)|0x01);
}
//BMP位图显示
void OLED_DrawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[])
{
unsigned int j=0;
unsigned char x,y;
if(y%8==0)
y = 0;
else
y += 1;
for(y=y0;y<y1;y++)
{
OLED_SetPos(x0,y);
for(x=x0;x<x1;x++)
{
wiringPiI2CWriteReg8(fd,0x40,BMP[j++]);
}
}
}
void init(void)//OLED初始化
{
wiringPiSetup();
fd=wiringPiI2CSetup(0x3c);//i2c?
wiringPiI2CWriteReg8(fd,0x00,0xa1);//t?í??90xa0
wiringPiI2CWriteReg8(fd,0x00,0xc8);//L?úí??90xc0
wiringPiI2CWriteReg8(fd,0x00,0x8d);//A?5w?
wiringPiI2CWriteReg8(fd,0x00,0x14);
wiringPiI2CWriteReg8(fd,0x00,0xa6);//óí?>:90xa7
wiringPiI2CWriteReg8(fd,0x00,0xaf);// >:
}
void qingping(void)//清屏
{
char zt1,zt2;
for(zt1=0;zt1<8;zt1++)
{
wiringPiI2CWriteReg8(fd,0x00,0xb0+zt1);
for(zt2=0;zt2<128;zt2++) wiringPiI2CWriteReg8(fd,0x40,0x00);
}
}
void ascii(float Angle,float distance)//字符显示函数
{
sprintf(er,"%f",Angle); // float 0 char
sprintf(si,"%f",distance); // double 0 char
int zt;
char zt3,zt4;
for(zt3=0;zt3<4;zt3++)
{
wiringPiI2CWriteReg8(fd,0x00,0xb0+(zt3*2));
for(zt4=0;zt4<16;zt4++)
{
for(zt=0;zt<8;zt++)
{
if(zt3==0) wiringPiI2CWriteReg8(fd,0x40,zi[yi[zt4]*16+zt]);
else if(zt3==1) wiringPiI2CWriteReg8(fd,0x40,zi[er[zt4]*16+zt]);
else if(zt3==2) wiringPiI2CWriteReg8(fd,0x40,zi[san[zt4]*16+zt]);
else if(zt3==3) wiringPiI2CWriteReg8(fd,0x40,zi[si[zt4]*16+zt]);
}
}
wiringPiI2CWriteReg8(fd,0x00,0xb0+(zt3*2)+1);
for(zt4=0;zt4<16;zt4++)
{
for(zt=0;zt<8;zt++)
{
if(zt3==0) wiringPiI2CWriteReg8(fd,0x40,zi[yi[zt4]*16+zt+8]);
else if(zt3==1) wiringPiI2CWriteReg8(fd,0x40,zi[er[zt4]*16+zt+8]);
else if(zt3==2) wiringPiI2CWriteReg8(fd,0x40,zi[san[zt4]*16+zt+8]);
else if(zt3==3) wiringPiI2CWriteReg8(fd,0x40,zi[si[zt4]*16+zt+8]);
}
}
}
}
int main()
{
float Angle = 2.98754546;
float distance = 5.754644545;
init();
delay(10);
qingping();//清屏
delay(10);
ascii(Angle,distance);//字符显示
delay(10);
while(1)
{
//qingping();
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture1);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture2);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture3);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture4);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture5);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture6);
delay(1);
OLED_DrawBMP(0,0,128,8,(unsigned char *)picture7);
delay(1);
}
}

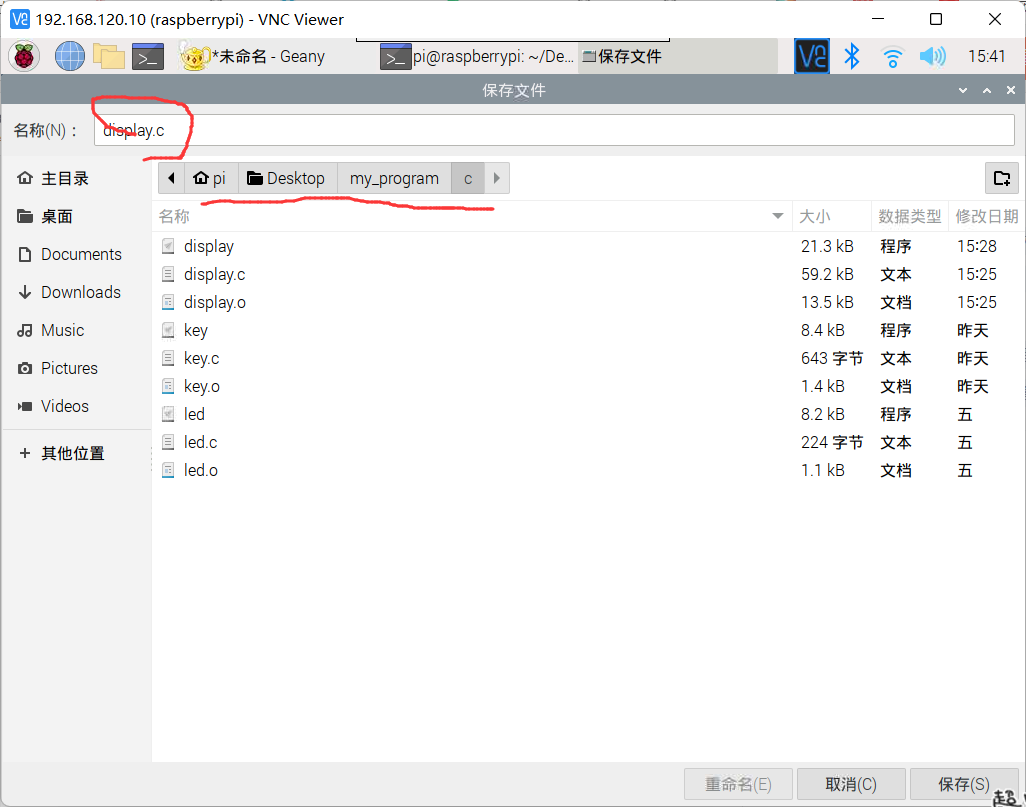

然后命名保存，笔者觉得之前的代码一直放桌面太凌乱了，所以自己新建了文件夹，把代码放在了文件夹内，大家根据自己需求来就行。
由于我修改了目录所以编译的时候也就变了
输入是：cd Desktop/my_program/c（切换到我保存文件的目录）回车
然后输入gcc -o display display.c -lwiringPi 编译和生成执行文件 回车
最后 sudo ./display 回车 运行就可以看见如下效果了 。
可能是由于I2C的速度不够，导致看起来很不舒服，后面打算换个SPI的屏幕再试试，有关取模方法大家参考这篇博文就行，也可以私聊笔者要文档教程。
Python实现
参考此文。
总结
笔者是想放冰墩墩的，但是官方不让发和冰墩墩有关的，想看效果的可以去B站查看。
