STM32基本外设(GPIO)
提示：选用STM32C8T6
一、GPIO是什么？
GPIO（General Purpose Input Output）通用输入输出口
可配置为8种输入输出模式
引脚电平：0V~3.3V，部分引脚可容忍5V
输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等
输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等
二、使用步骤
1.初始化端口
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);//使能GPIOC，所在的时钟线
GPIO_InitTypeDef GPIO_InitStructure;//定义GPIO初始化结构体
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//配置引脚输入或输出模式，GPIO_Mode_Out_PP 推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;//选择相关引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//端口输出速度（仅在输出模式有效）
GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化端口模式
2.输入输出模式
通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式
（1） GPIO_Mode_AIN 模拟输入
（2） GPIO_Mode_IN_FLOATING 浮空输入
（3） GPIO_Mode_IPD 下拉输入
（4） GPIO_Mode_IPU 上拉输入
（5） GPIO_Mode_Out_OD 开漏输出
（6） GPIO_Mode_Out_PP 推挽输出
（7） GPIO_Mode_AF_OD 复用开漏输出

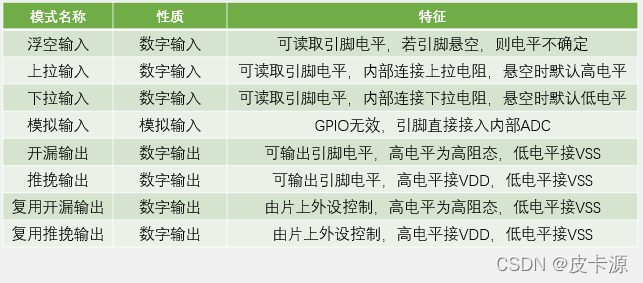

详细：
3.调用库函数
**设置端口输出**
GPIO_SetBits(GPIOC, GPIO_Pin_13);//GPIO13引脚置高电平
GPIO_ResetBits(GPIOC, GPIO_Pin_13);//GPIO13引脚置低电平
GPIO_WriteBit(GPIOC, GPIO_Pin_13, 1);//GPIO13引脚置高电平
**读取端口电平**
GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13);//读取端口输入电平
GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13);//读取端口输出电平
总结
在进行配置完，端口结构体后，记得在main的主循环进行初始化调用
