单总线协议简介

1-wire 单总线是Maxim 全资子公司Dallas 的一项专有技术。与目前多数标准串行数据通信方式，如SPI/I2C/MICROWIRE 不同，它采用单根信号线，既传输时钟，又传输数据而且数据传输是双向的。它具有节省I/O 口线资源、结构简单、成本低廉、便于总线扩展和维护等诸多优点。¹
单总线的数据传输速率一般为16．3Kbit/s，最大可达142 Kbit/s，通常情况下采用100Kbit/s以下的速率传输数据
1-Wire线端口为漏极开路构或三态门的端口，因此一般需要加上拉电阻Rp，通常选用5K~10KΩ。
有关单总线的详细介绍参考此文。

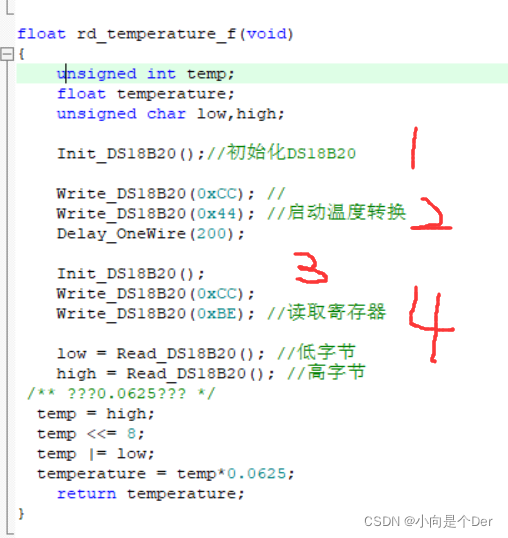

参加蓝桥杯或者通单片机使用DS18B20的同学肯定是比较熟悉这个协议的，在获取温度的过程中使用的步骤是先初始化，然后写命令；然后再初始化，读命令获取温度。整个单总线的通信步骤：初始化1-wire器件、识别1-wire器件和交换数据。
由于它们是主从结构，只有主机呼叫从机时，从机才能应答，因此主机访问1-wire器件都必须严格遵循单总线命令序列，即1.初始化、2.ROM、3.命令功能命令。
在这里插入图片描述
今天使用的DHT11他只是采用单总线数据格式，具体的命令序列与DS18B20这些严格遵循初始化、ROM、命令功能命令三部曲的器件有所不同。DHT11只是采用单总线的通信步骤：初始化1-wire器件、识别1-wire器件和交换数据。

树莓派4B+DHT11（1-Wire协议）

DHT11简介

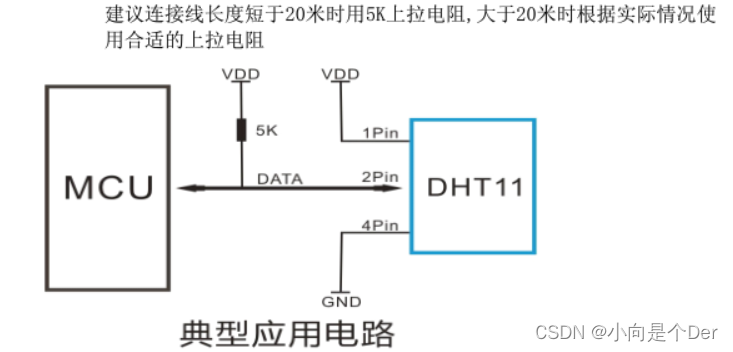

接口定义

在这里插入图片描述

数据格式

DATA脚用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明：
8bit湿度整数数据+8bit湿度小数数据
+8bi温度整数数据+8bit温度小数数据
+8bit校验和
在这里插入图片描述

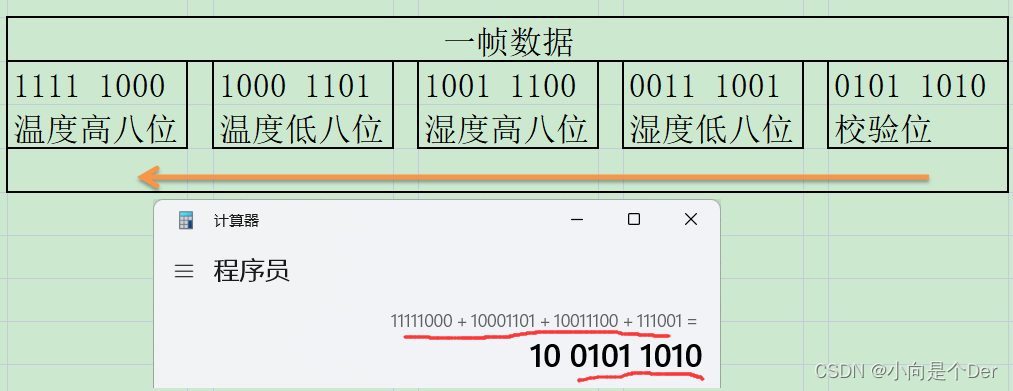

数据传送正确时校验和数据等于“ 8bit 湿度整数数据 +8bit 湿度小数数据
+8bi 温度整数数据 +8bit 温度小数数据 ”所得结果的末8位。

通信流程

1.总线初始化；（拉低总线时长不小于18ms,然后释放，总线回到高电平）
2.DHT11应答；（DHT11应答将总线拉低）
3.输出数据帧（一次完整的数据传输为40bit,高位先出。）
数据帧格式:

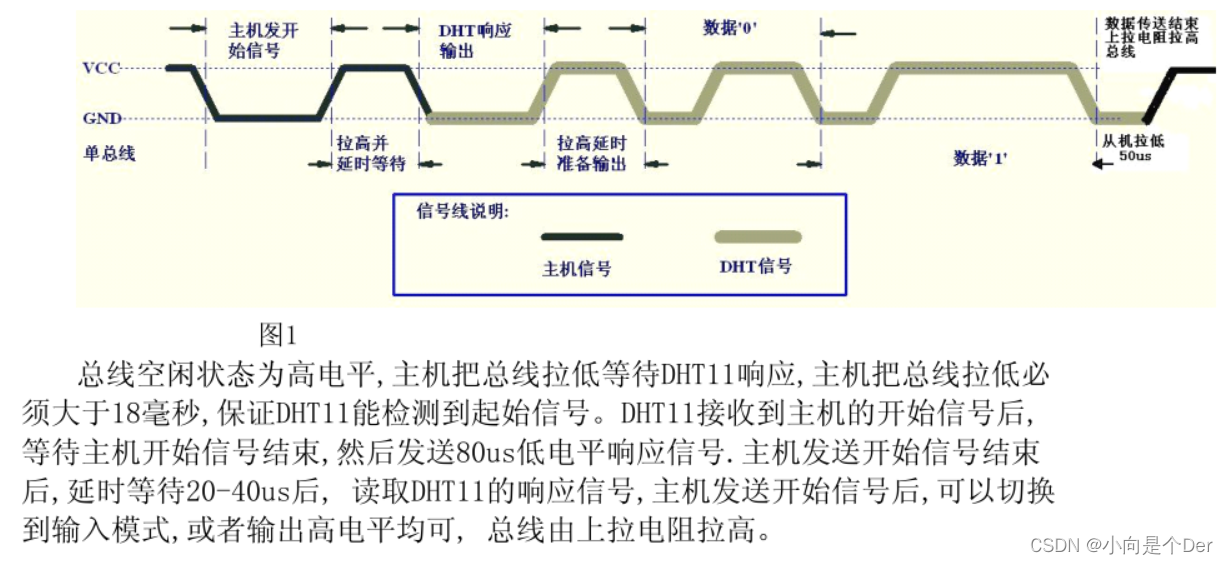

通讯时序图：
在这里插入图片描述

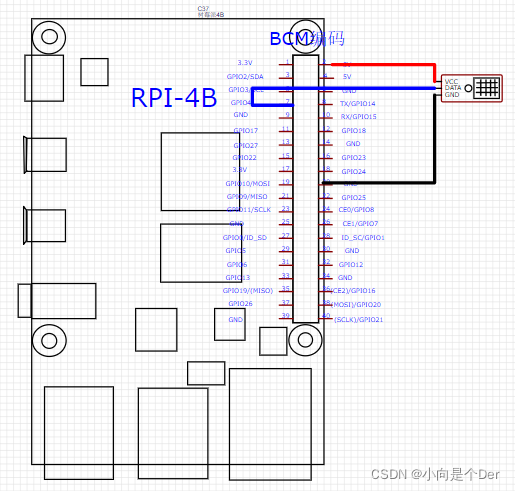

硬件连接

树莓派	DHT11
5V	vcc
7号引脚(板载编码)	DATA
GND	GND

在这里插入图片描述

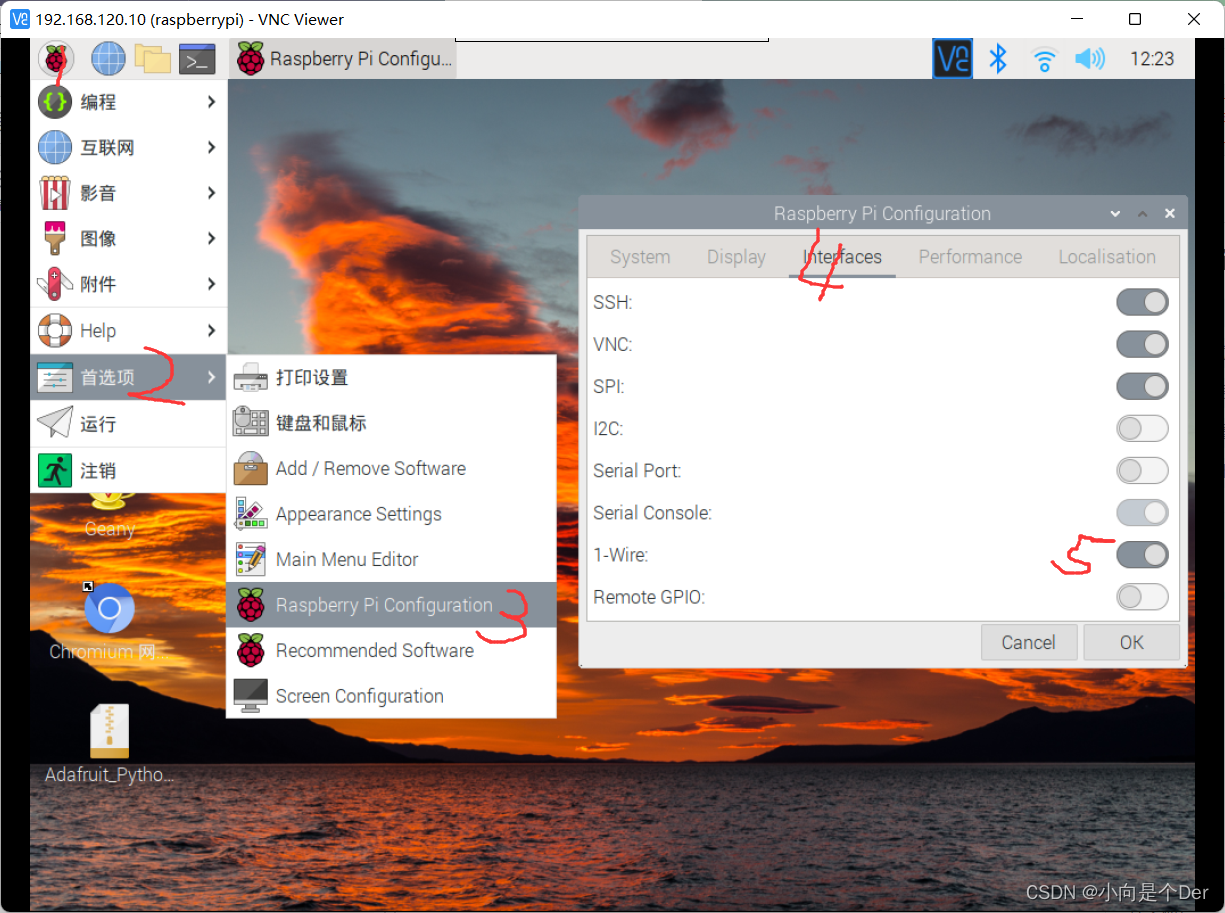

开启树莓派1-Wire接口

此步骤和之前SPI、I2C操作一样，不再贴图，为了保险起见，建议开启口重启一下树莓派 sudo reboot。
在这里插入图片描述

编程实现

由于DHT11的读取相对简单，就是按照时序控制IO口的输入输出即可。
代码来自此文。
笔者只是简单的根据时序图添加了注释
打开Geany,输入以下代码：

// An highlighted block
//
//mydht11.c
//
#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>

typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;

#define HIGH_TIME 32

int pinNumber =7;  //use gpio1 to read data(wPi编码)
uint32 databuf;


 //读取传感器的值
uint8 readSensorData(void)
{
    uint8 crc;
    uint8 i;

    pinMode(pinNumber,OUTPUT); // 设置引脚为输出模式（用来控制总线电平）
    digitalWrite(pinNumber, 0); // 拉低总线（开始信号）
    delay(25);//（起始信号要求为不少于18ms的低电平,这里作者使用了25ms）
    digitalWrite(pinNumber, 1); // 主机释放总线（总线恢复高电平）
    pinMode(pinNumber, INPUT); // 将引脚设置为输入模式，方便检测从机的应答信号
    pullUpDnControl(pinNumber,PUD_UP);//设置为上拉输入。

    delayMicroseconds(27);
    if(digitalRead(pinNumber)==0) //检测总线有没有被从机拉低，如果拉低就说明从机应答了。
       {
         while(!digitalRead(pinNumber)); //等待从机数据传输的标志（拉高电平）

	  for(i=0;i<32;i++)//读取32为温湿度数据
	   {
	   while(digitalRead(pinNumber)); //data clock start
	   while(!digitalRead(pinNumber)); //data start
          delayMicroseconds(HIGH_TIME);
          databuf*=2;//进位相当于位运算中的左移一位。
           if(digitalRead(pinNumber)==1) //1
 	       {
                databuf++;
 	       }
	    }

	  for(i=0;i<8;i++)//采集八位校验位数据
	   {
	   while(digitalRead(pinNumber)); //data clock start
	   while(!digitalRead(pinNumber)); //data start
          delayMicroseconds(HIGH_TIME);
          crc*=2;
          if(digitalRead(pinNumber)==1) //1
	       {
                crc++;
	       }
	    }
	return 1;
       }
   else
        {
        return 0;
         }
}

int main (void)
{

  printf("Use GPIO1 to read data!\n");

  if (-1 == wiringPiSetup()) {
    printf("Setup wiringPi failed!");
    return 1;
  }

  pinMode(pinNumber, OUTPUT); // set mode to output
  digitalWrite(pinNumber, 1); // output a high level

  printf("Enter OS-------\n");
  while(1) {
    pinMode(pinNumber,OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level
    delay(3000);

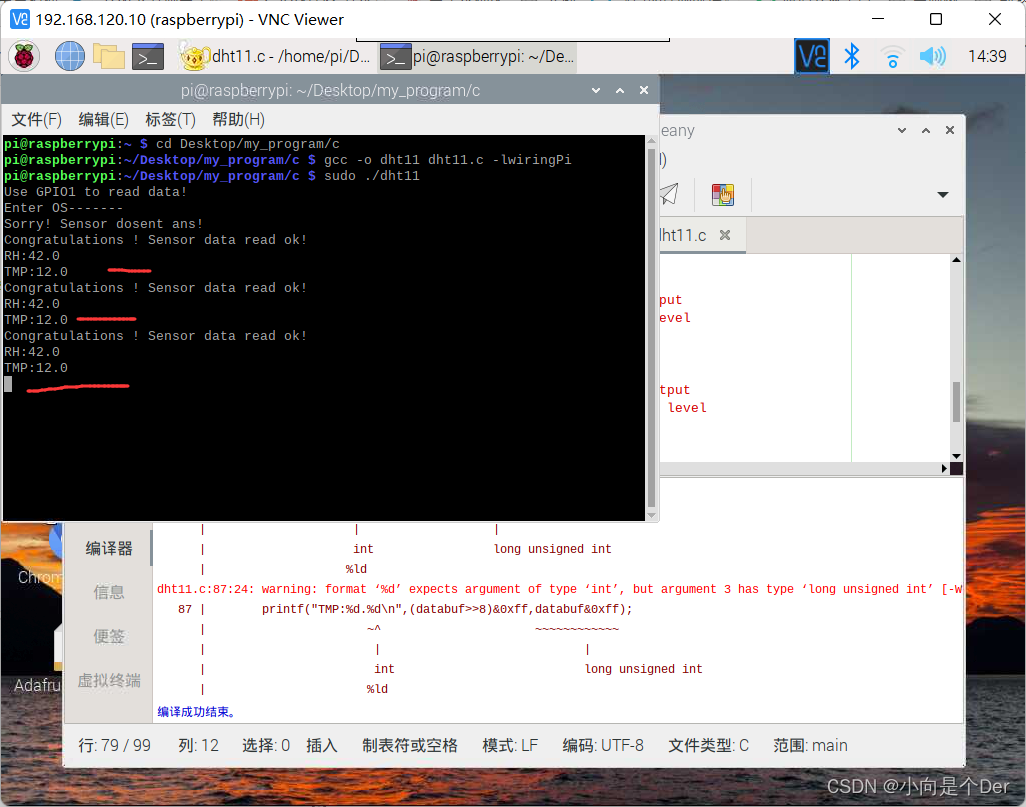

    if(readSensorData())
    {
       printf("Congratulations ! Sensor data read ok!\n");
       printf("RH:%d.%d\n",(databuf>>24)&0xff,(databuf>>16)&0xff);
       printf("TMP:%d.%d\n",(databuf>>8)&0xff,databuf&0xff);
       databuf=0;
     }
    else
     {
        printf("Sorry! Sensor dosent ans!\n");
       databuf=0;
      }
  }
  return 0;
}
