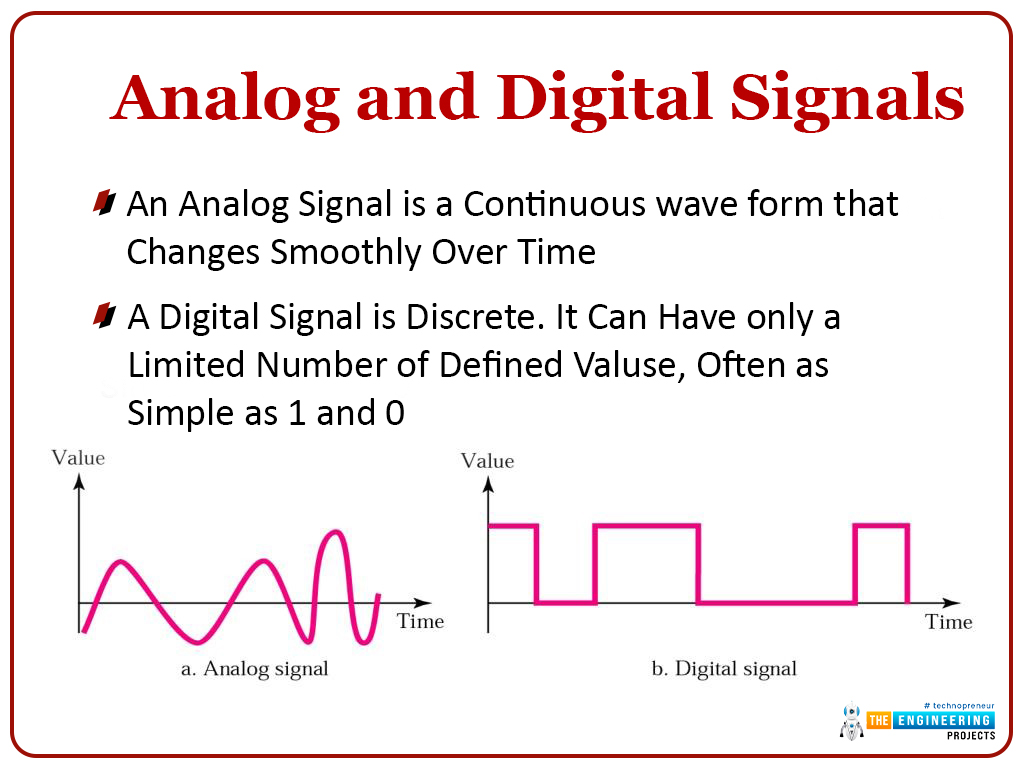

关于信号和信号完整性的简要说明：

在进行任何类型的PCB设计时，很明显，您将通过铜线从输入发送到所需的感兴趣区域。您将发送的信号可以是数字信号，也可以是模拟信号。

数字信号

• 也称为方形信号，它是输出，您将始终遇到这个星球中存在的任何数字信号。
• 与随机数遍布各地的模拟信号不同，数字信号具有组织良好的结果系统，由高点和低点或1和0表示，甚至有人将它们称为关闭和打开。

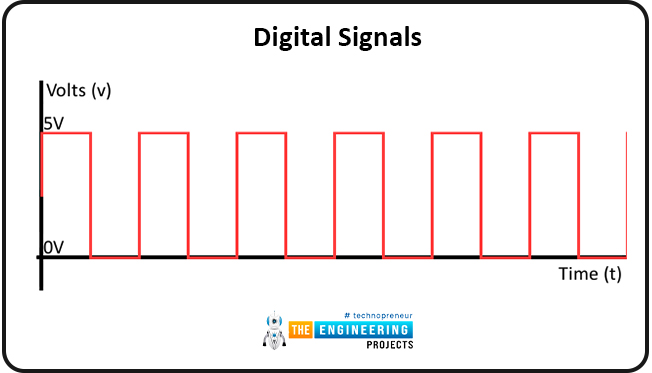

• 让我们看一下下面的数字信号。

模拟信号

• 这种类型的信号具有随机输出点，由负值和正值组成。
• 与具有开点和关点的数字信号不同，模拟信号具有随机结果，这些结果由频率和信号强度定义。

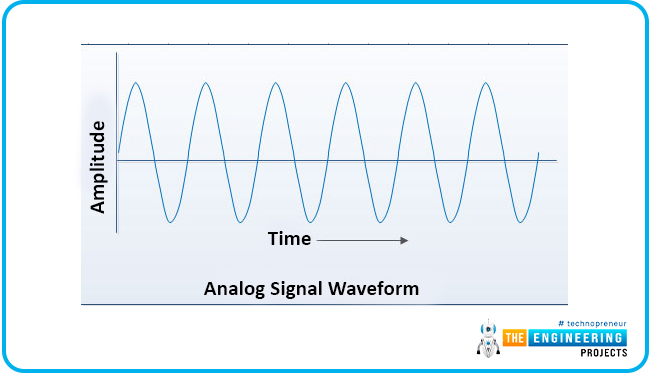

• 以下是使用模拟信号时应期望的输出。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Io9FAzLU-1644927186531)(https://www.theengineeringprojects.com/wp-content/uploads/2021/12/7-21.jpg)]

关于这些信号的主要问题是它们容易受到干扰，这就是我们引入信号完整性的地方，因为每当信号受到环境的影响时，都会出现一些问题。

让我们看一下下面的例子。

假设您有一个电路正在将信号从PCB板中的1点传输到第2点。点 1 可归类为发射器，点 2 可归类为接收器。当信号从点1移动到点2时，信号可能会受到不同因素的影响，例如;

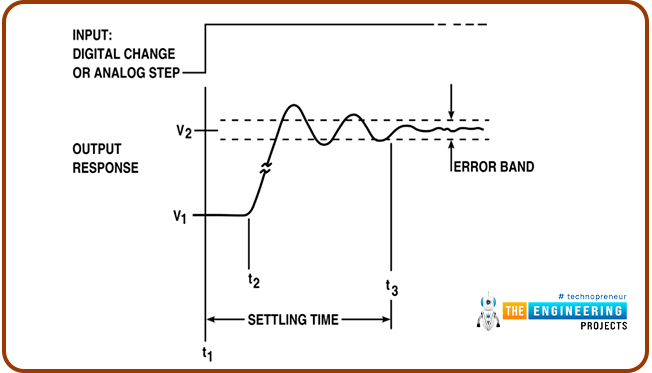

1. 信号振铃;当电流或电压发生不必要的偏移时，就会发生这种情况，这将导致迹线中额外电流的流动，从而延迟信号的到达。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4P9Cbxea-1644927186532)(https://www.theengineeringprojects.com/wp-content/uploads/2021/12/8-21.jpg)]

1. 1. 信号反射;这是当您的信号在coper轨迹中流动，但整个信号无法到达目的地时，因为其中一些信号被反射回原点。

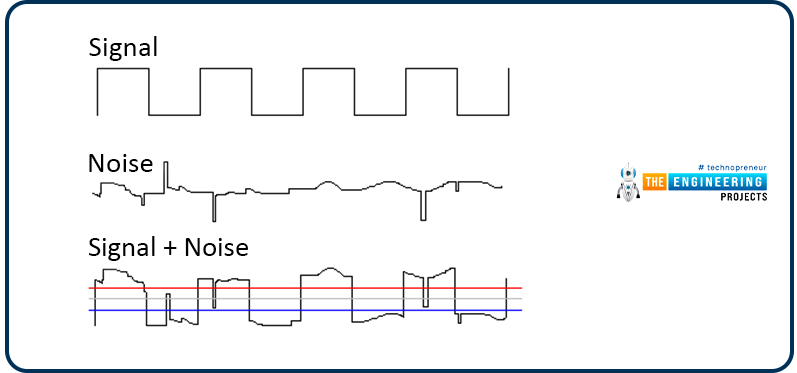

• 信号噪声;当电路板中存在信号的随机波动时，就会发生这种情况，这反过来又会影响靠近它的信号。波动最终可能会损坏电路板中传输的信号数据。

• 信号定时;有时，当您通过铜线发送信号时，它们不会及时到达该目标，因此它可以与时钟信号匹配。当这种情况发生时，信号可能会被解释为零，而在实际情况下，它为1。这称为信号定时。

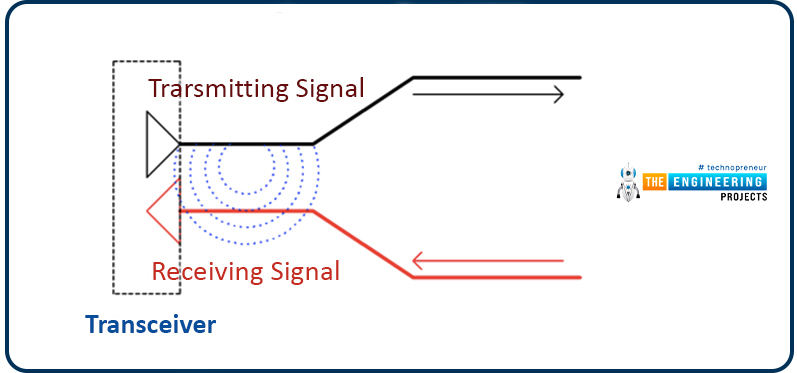

• 信号串扰;当您将两条铜线彼此放置得太近时，就会发生这种情况，因为走线携带不同的信号。从一个信号中传出的电磁辐射可能会影响另一个信号，从而影响在其中流动的数据。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B3PiAVkR-1644927186533)(https://www.theengineeringprojects.com/wp-content/uploads/2021/12/10-16.jpg)]

高速设计的设计规则和挑战。

与任何工程设计工作一样，当我们处理高速PCB设计时，必须遵守一些规则。让我们深入探讨其中的一些挑战;我们来看看其中的一些挑战。

调整跟踪长度

在这里，如果您使用的是高速接口，则必须对迹线的长度进行信号调整，以便同步信号传播。如果您错过了同步，那么您的接口将在非常高的频率下失败，甚至根本无法正常工作。因此，在高速设计方面，调谐方面是一个非常重要的方面。

• 在任何高速设计中，都应存在两种类型的干扰，即并行和串行接口。
• 并行接口将仅涉及走线调谐的长度，而对于串行接口，信号被组合成几个差分对。

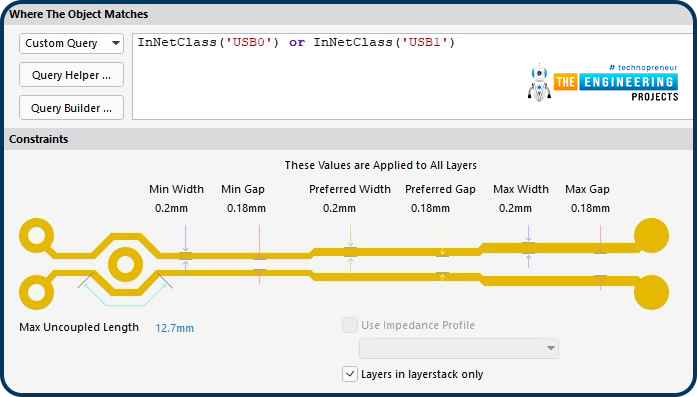

• 调谐的差分对

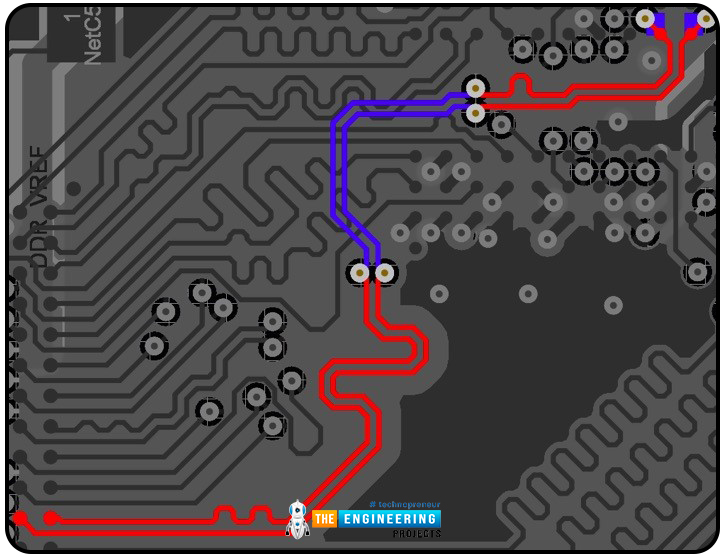

• 以下是轨道的调谐长度;

[[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gXIeZ85a-1644927186534)(https://www.theengineeringprojects.com/wp-content/uploads/2021/12/13-14.jpg)]](
