RT-thread-WCH-N32G457

介绍

超越自我，突破边界，创新“芯”引擎，RT-Thread与国民技术联手推出N32G457 RT-Thread设计大赛工程。

作品简介

《基于N32G457的远程环境监测报警系统》

：基于国民技术N32G457开发板在此基础上移植RT-thread操作系统，外搭载DHT11温湿度传感器、BH1750光照度传感器、作为环境数据采集点，并使用0.96黄蓝OLED屏幕，将采集到的数据进行实时显示，通过数据处理模块，使用红色发光二极管和有源低电平触发蜂鸣器来模拟报警，最后通过ESP8266-01S型号的WIFI模块连接AP热点将数据发送到远程服务器，实现环境数据的远程监控。

硬件设计

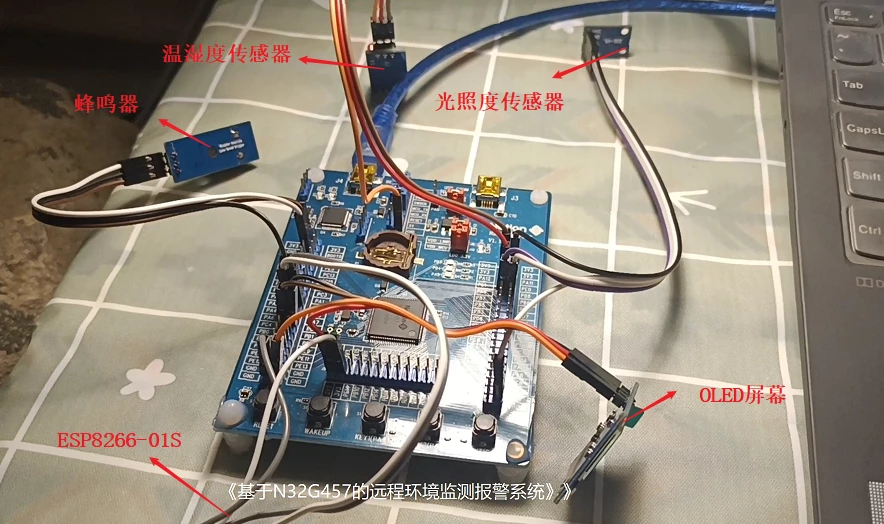

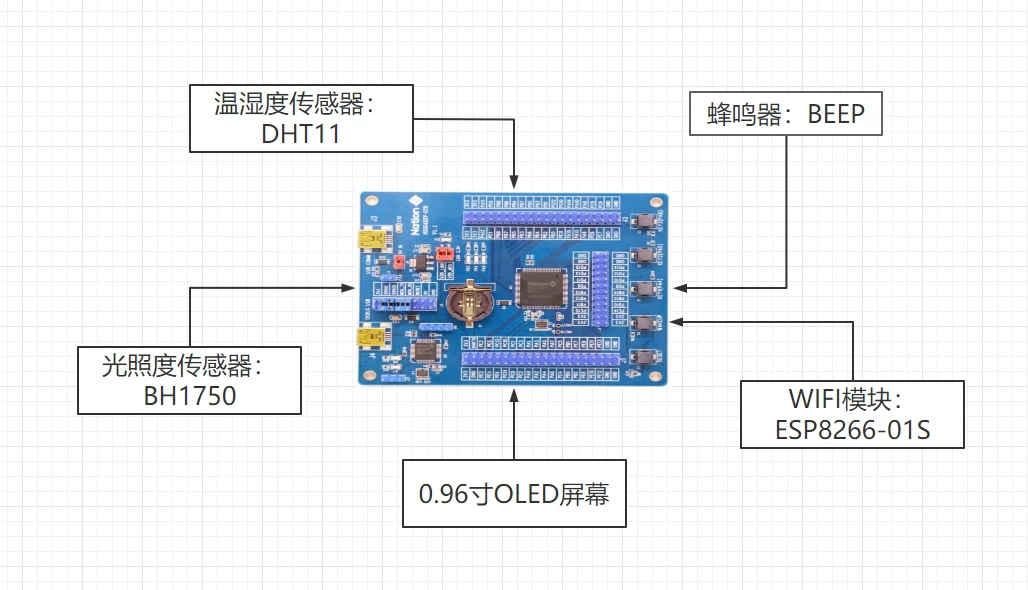

选用国民技术 - N32G457VEL7开发板作为主控。
有源低电平蜂鸣器。 ——> 端口：GPIOA 引脚：GPIO_PIN_0。
单总线协议温湿度传感器DHT11。 ——> 端口：GPIOA 引脚：GPIO_PIN_12。
I2C接口BH1750光照度传感器。 ——> 端口：GPIOB SCL引脚：GPIO_PIN_8、SDA引脚：GPIO_PIN_9。
I2C接口OLED屏幕。 ——> 端口：GPIOC SCL引脚：GPIO_PIN_4、SDA引脚：GPIO_PIN_5。
ESP8266-01S型号WIFI模块。 ——> 端口：GPIOA TX引脚：GPIO_PIN_2、RX引脚：GPIO_PIN_3。

( 均使用杜邦线与开发板上所引出的引脚进行连接 )

软件设计


使用官方资料中的MDK芯片包和其相关资料建立KEIL工程。
移植RT-thead国产操作系统、移植PIN、串口、I2C、Finsh等组件。
综合的使用了线程管理、内存管理、IPC通信。

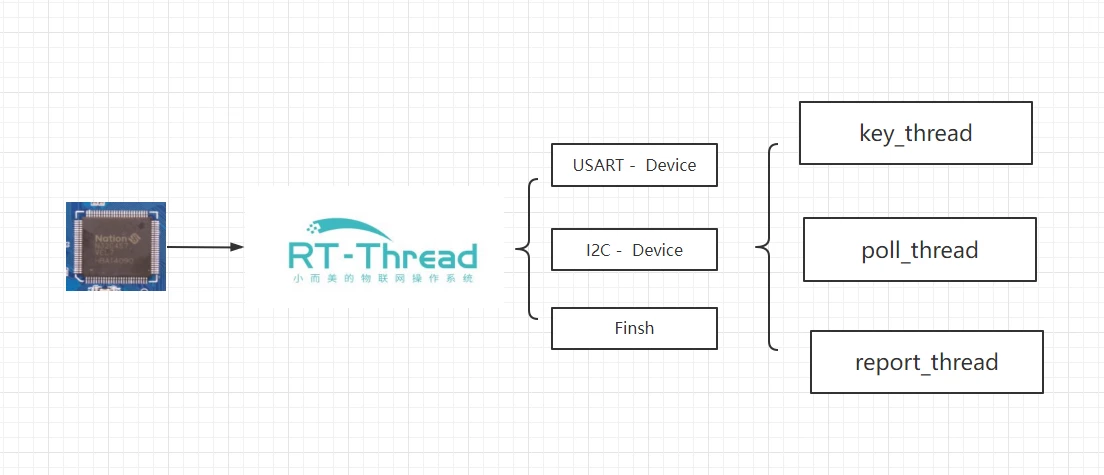

作品主体逻辑，创建了三个线程：
1. 按键线程（定时扫描按键、查询报警标志位、运行work灯）。
2. 采集线程（按照预先默认的采集周期（3S）进行对温湿度、光照度进行数据采集，并在OLED屏幕上显示）。
3. 上报线程（按照预先设置好的所连接的AP热点、TCPS的IP地址、端口号和上报周期将采集到的数据上传到远程服务器上）。
