LIN 协议层

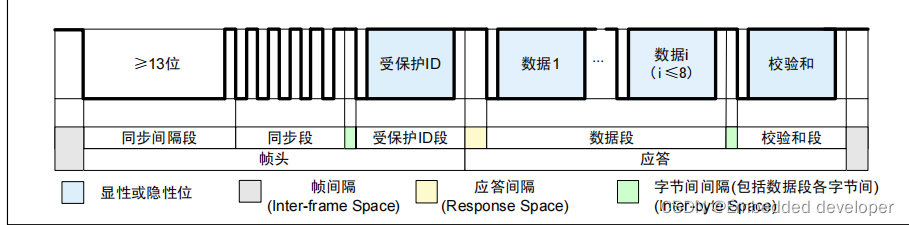

LIN 帧结构
LIN 实例

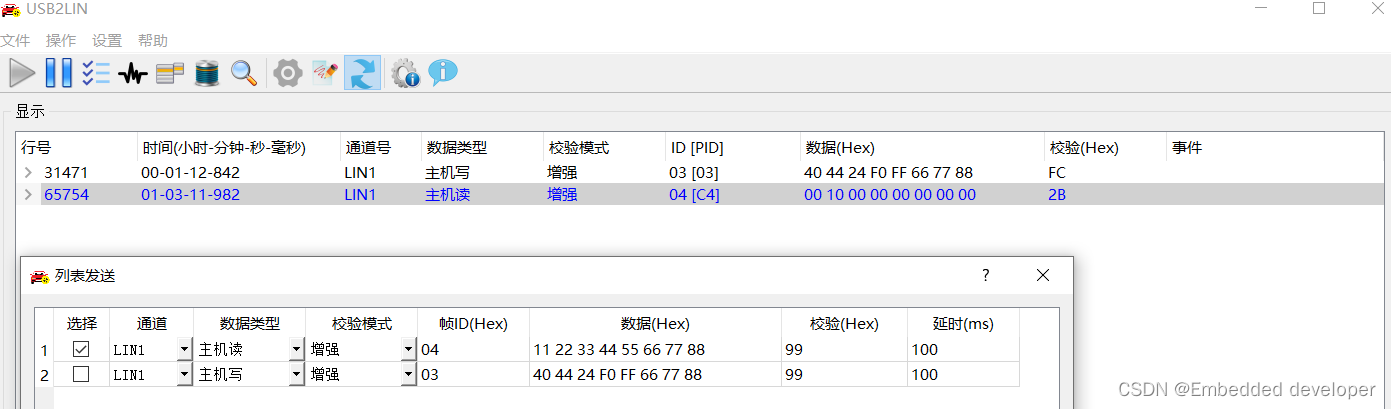

用lin调试器的主机读模式发送ID = 0x04 数据内容可以为空，此处发的0x11 0x22 0x33 0x44 0x55 0x66 0x77 0x88不会发送到总线上。也就是主机读只发送帧头（13位低电平+0x55+0xC4[PID]）。从机返回8个字节0x00 0x10 0x00 0x00 0x00 0x00 0x00 0x00 和一个增强校验和0x2B。
主机写就更简单，主机发送帧头+数据+校验，从机负责解析就行，和串口类似。
LIN 波形

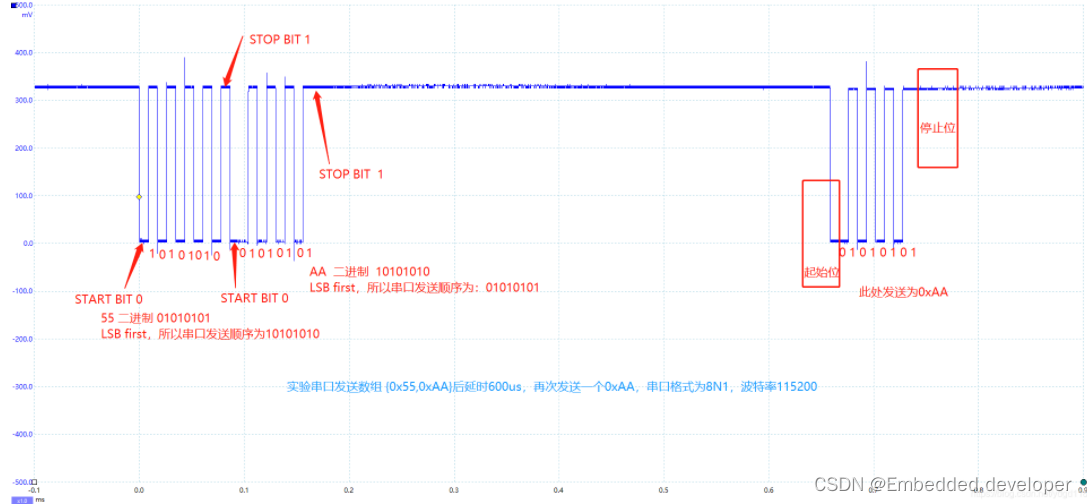

LIN 发送顺序
除了同步间隔段外发送顺序和串口数据一样
发送单个数据是低位先发，发送一个数组是地址小的字节先发，然后依次发完，每个byte都有独立的开始位0、停止位1。所以如果使用8N1格式，那就是发送1个字节需要10bit，而不是8bit。
LIN 实际波形

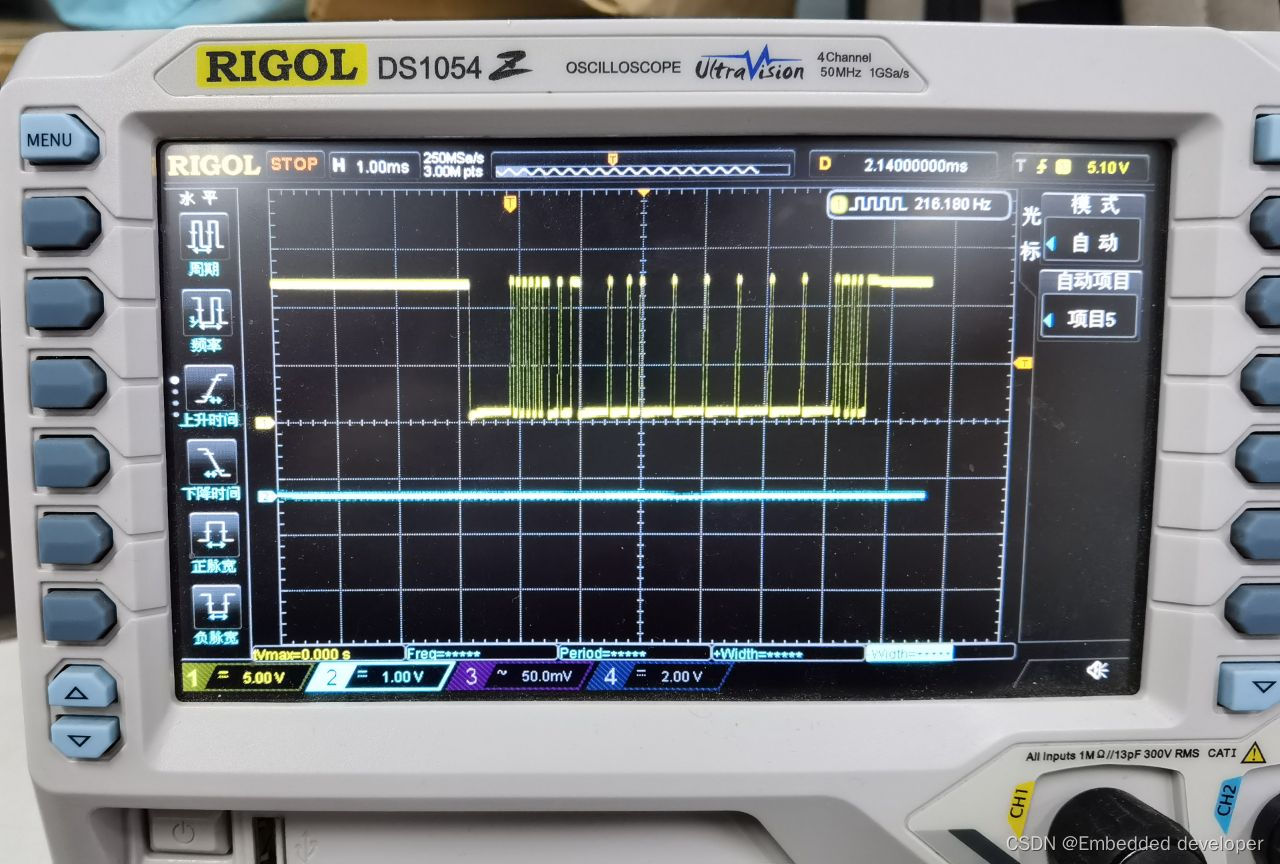

上述主机读报文在示波器上的波形，波特率19200
LIN 从机唤醒主机
当总线处于休眠状态时，主/从机节点都可以向总线上发送唤醒信号，唤醒信号持续 250μs～5ms。其余节点(除发送唤醒信号以外的节点)以大于 150μs 为阈值判定唤醒信号。每个从机节点必须在唤醒信号显性脉冲的结束处算起 100ms 以内准备接收来自主机的命令(帧头)；主机节点也必须被唤醒100ms 之内主机节点发送帧头开始通信。主机节点的同步间隔段也可以充当唤醒信号，由于从机节点需要作初始化处理，因此主机节点所发的这个帧有可能不会被正常接收。如果节点发送出唤醒信号后，在 150ms～250ms 之内没有接收到总线上的任何命令(帧头)，则可以重新发送一次唤醒信号。唤醒信号最多可以发送 3 次，3 次之后，必须等待至少 1.5s 之后才可以再次发送唤醒信号。

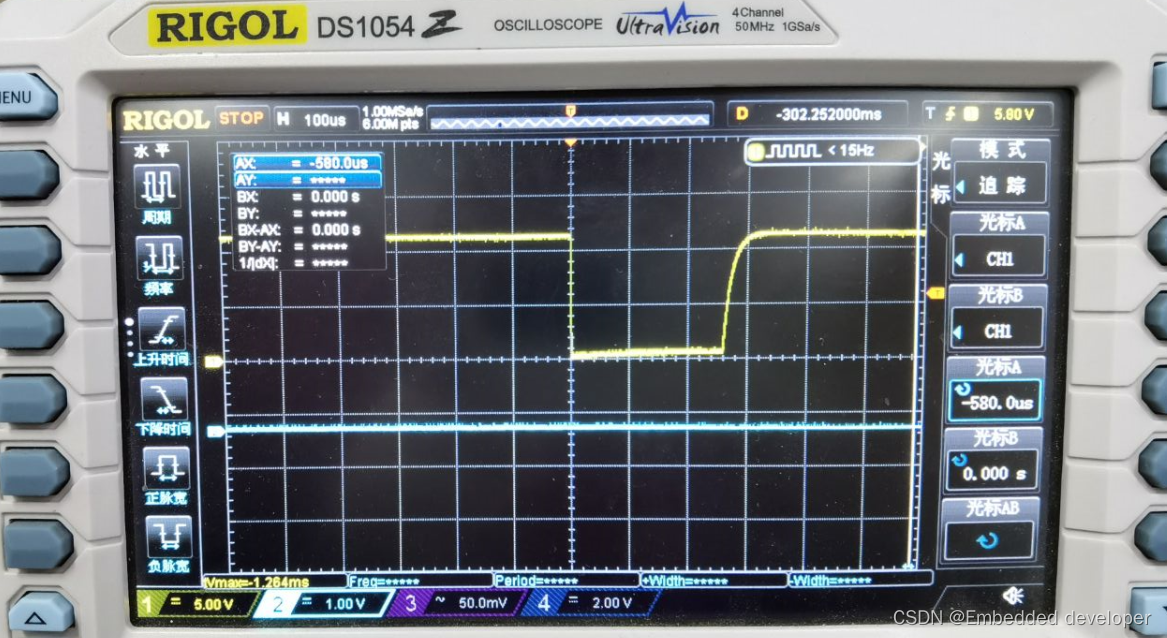

唤醒信号波形
唤醒信号可以发送一个字节0xF0，这样加上起始位一个就有5个低电平，
波特率19200情况下大约250us，如下图。
唤醒逻辑波形

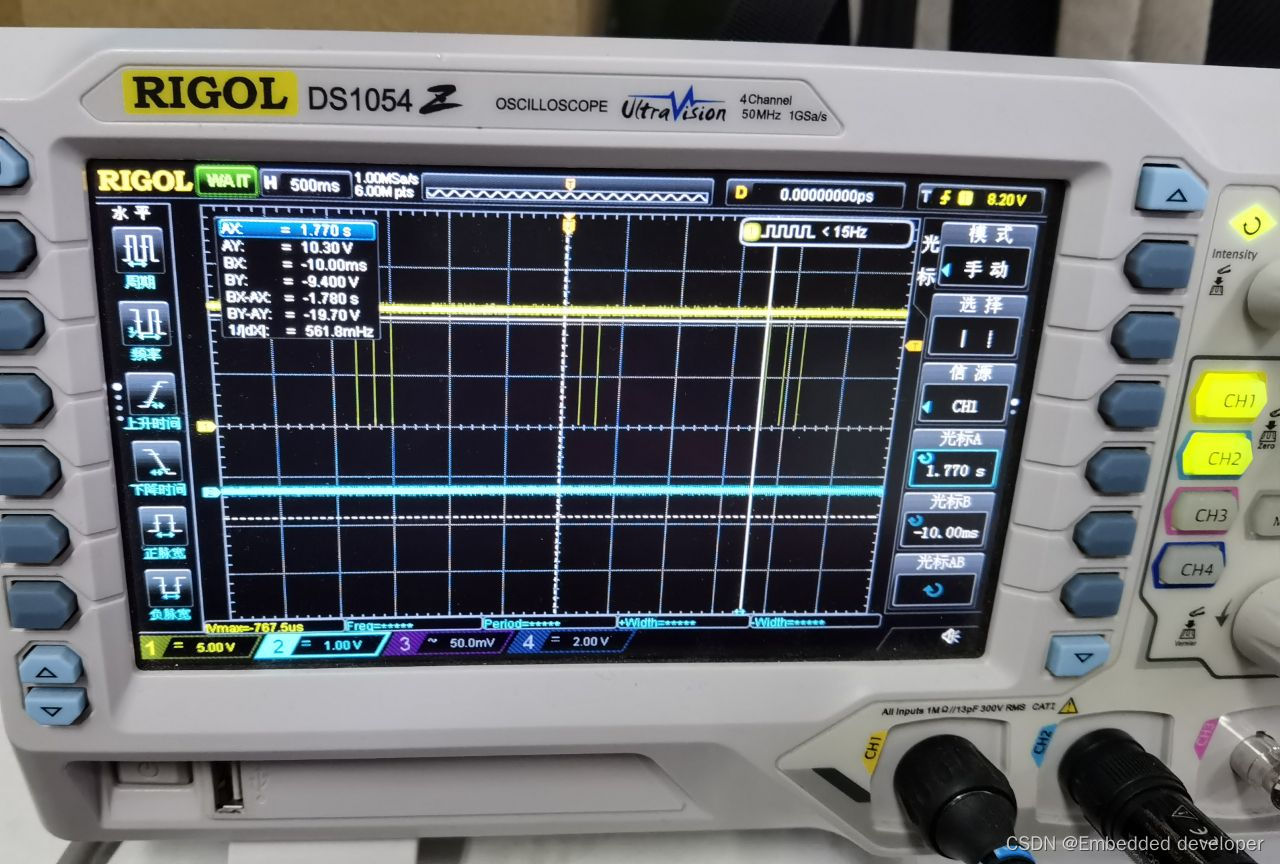

示波器波形不断唤醒逻辑 150ms间隔发送三次后再间隔1.5s以上发送
