[嵌入式]MQTT协议接入电信AEP（AIOT）平台示例

python 使用MQTT协议接入电信AEP（AIOT）平台示例

通过线程实现同时收发数据并自动响应回复

电信物联网新平台AEP（Aiot）官网：https://www.ctwing.cn/
天翼物联网平台（AIoT）通用组件服务支撑7群：569682371

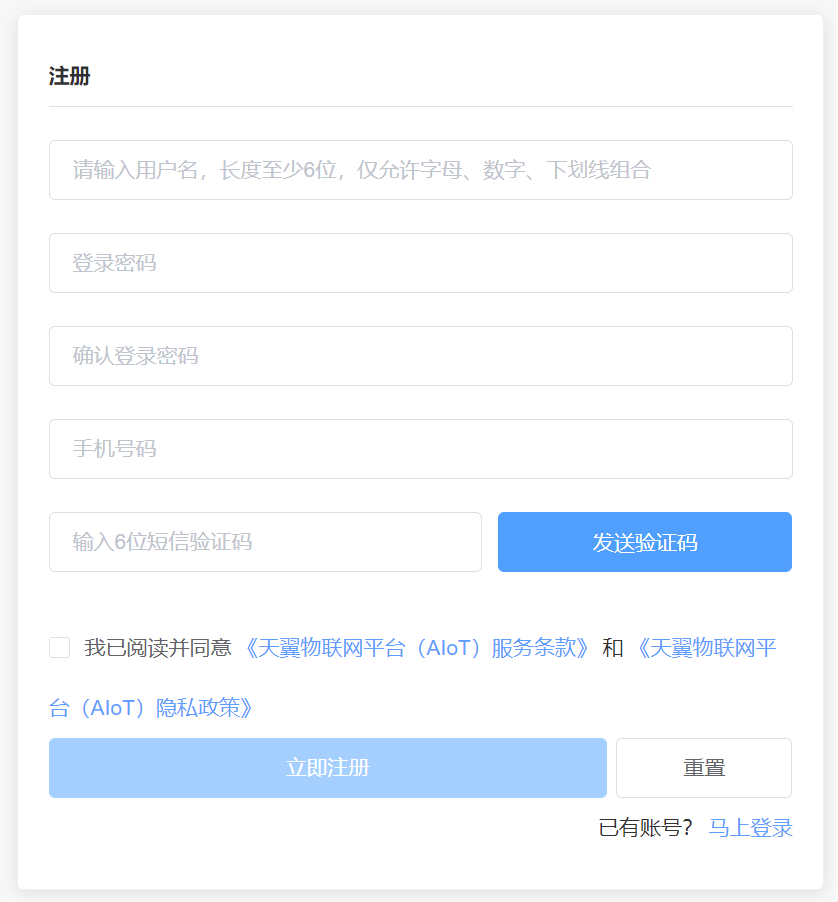

注册

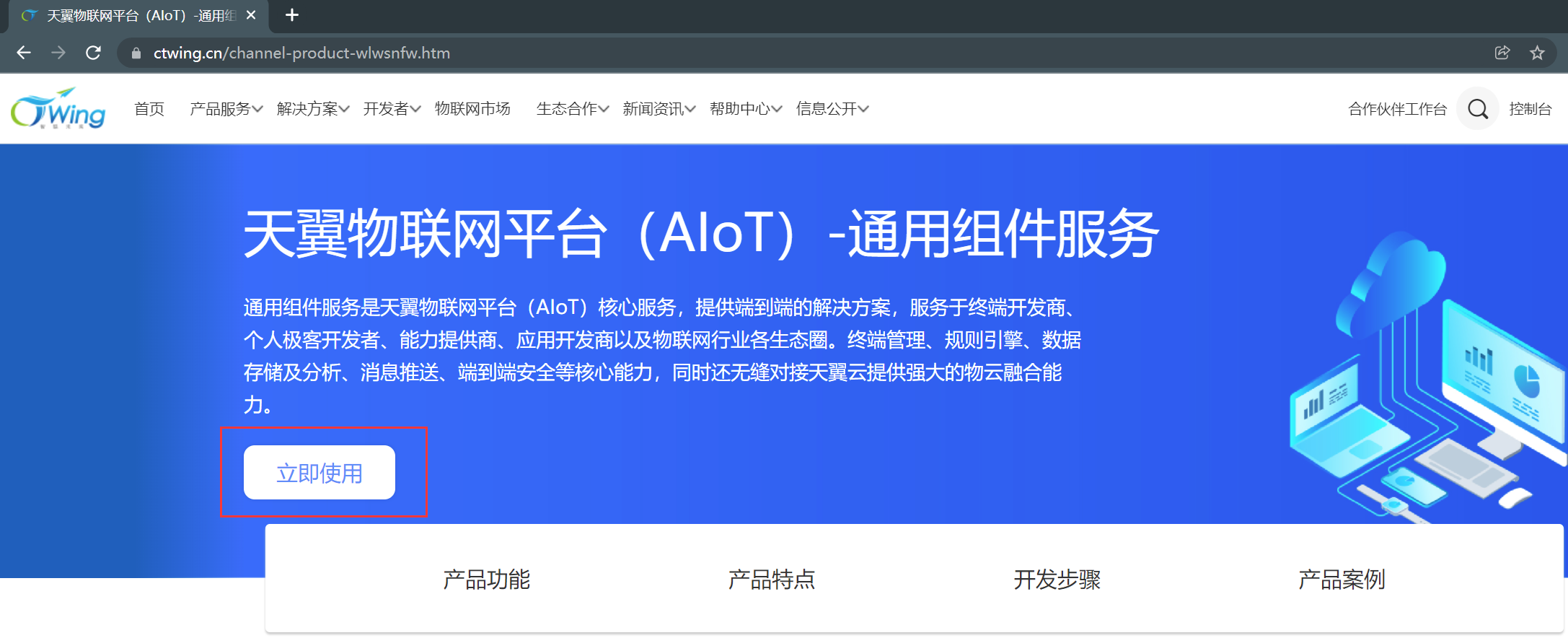

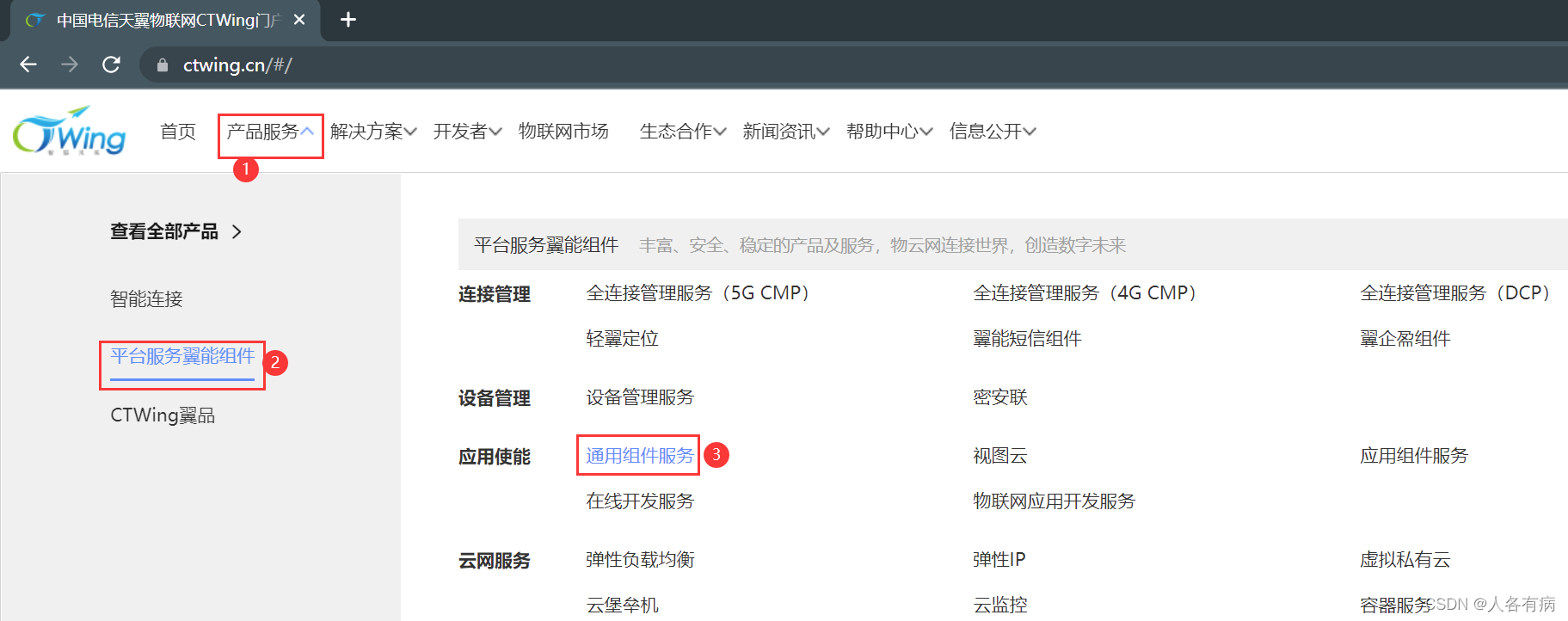

通过官网右上角单点注册
注册完成登录并订购使能服务
?
免费订购并开通使用

?
?

产品创建

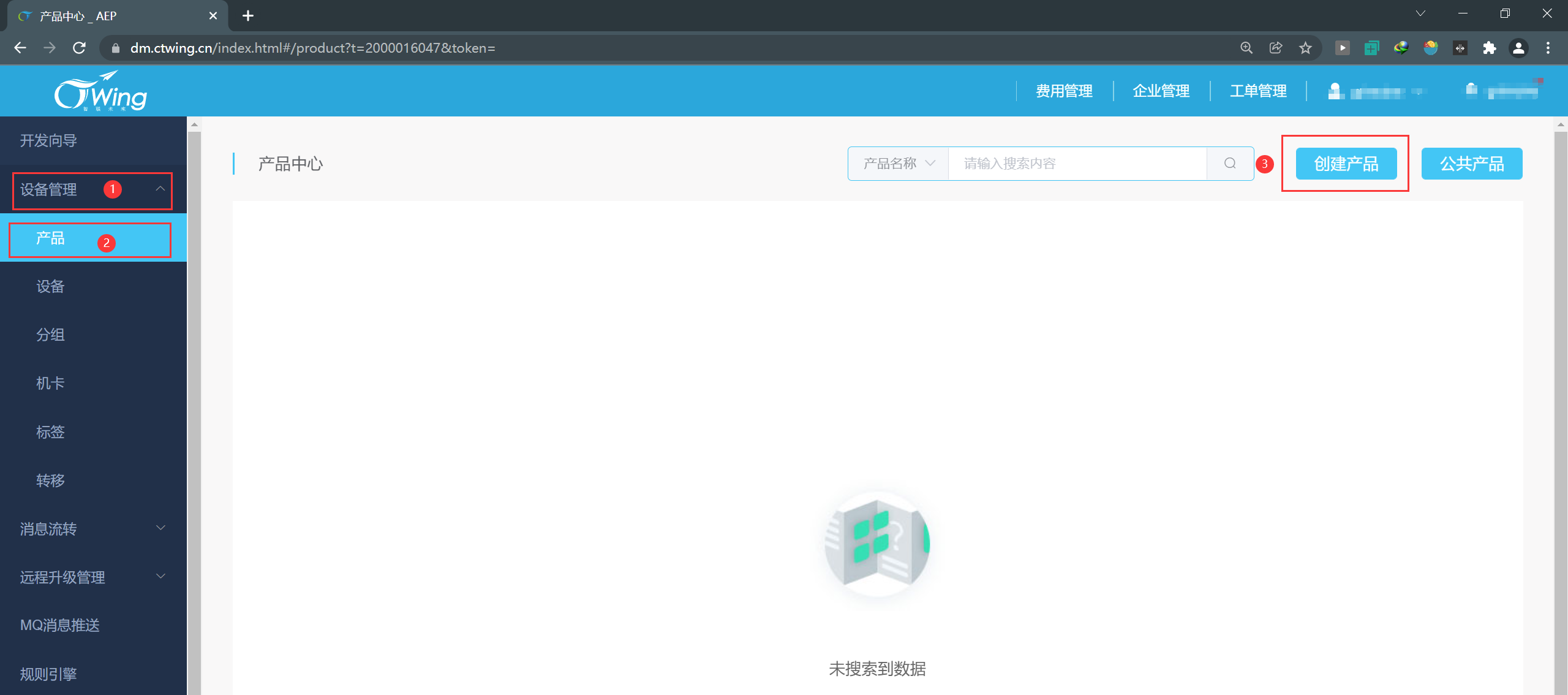

订购完成会立即跳转到设备管理页面或单点右上角控制台进入，点击创建产品
?

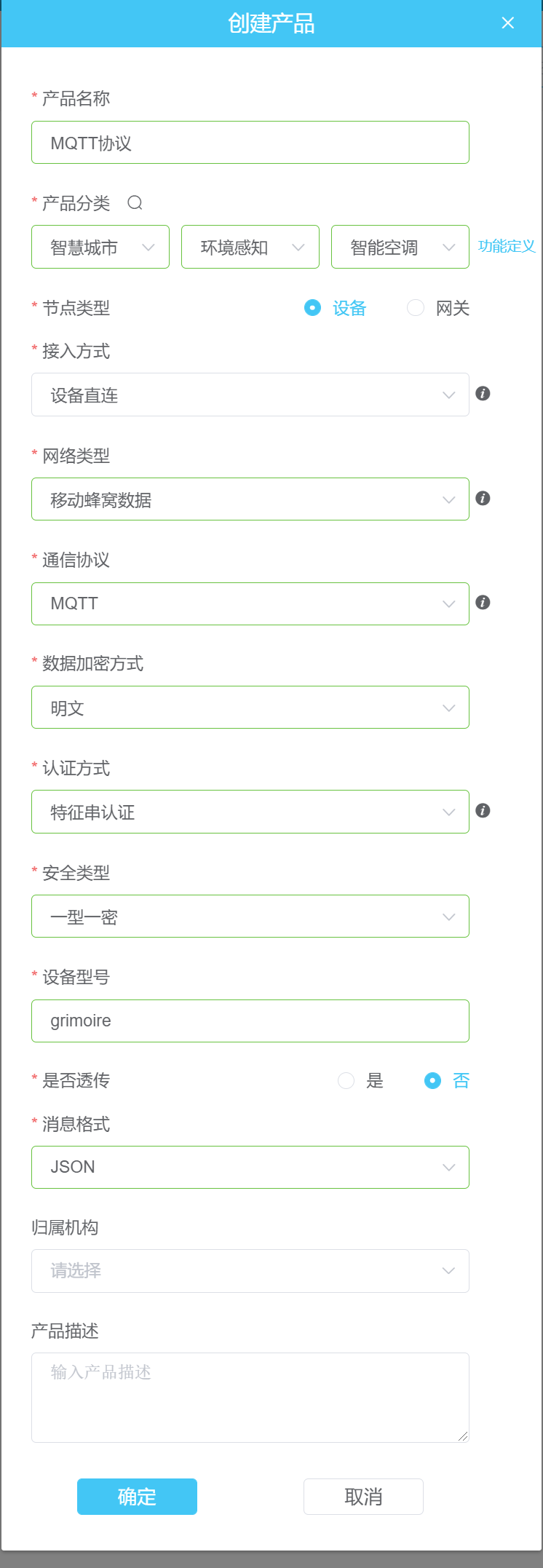

随意创建一个MQTT的物模型非透传产品即可

产品名称：自定义
产品分类：智慧城市-环境感知-智能空调 （选择与自身产品设备相近似的物模型类型，因为创建完成后除了默认的标准属性和服务，可属性和服务自定义添加使用。）
接入方式：设备直连
网络类型：移动蜂窝或WiFi都行
通信协议：MQTT
数据加密方式：明文 （通常都是明文）
认证方式：特征串认证
安全类型：一型一密 (建议一型一密)
设备型号：自定义
是否透传：否 （本篇演示物模型非透传）
消息格式：JSON

?
?

设备创建

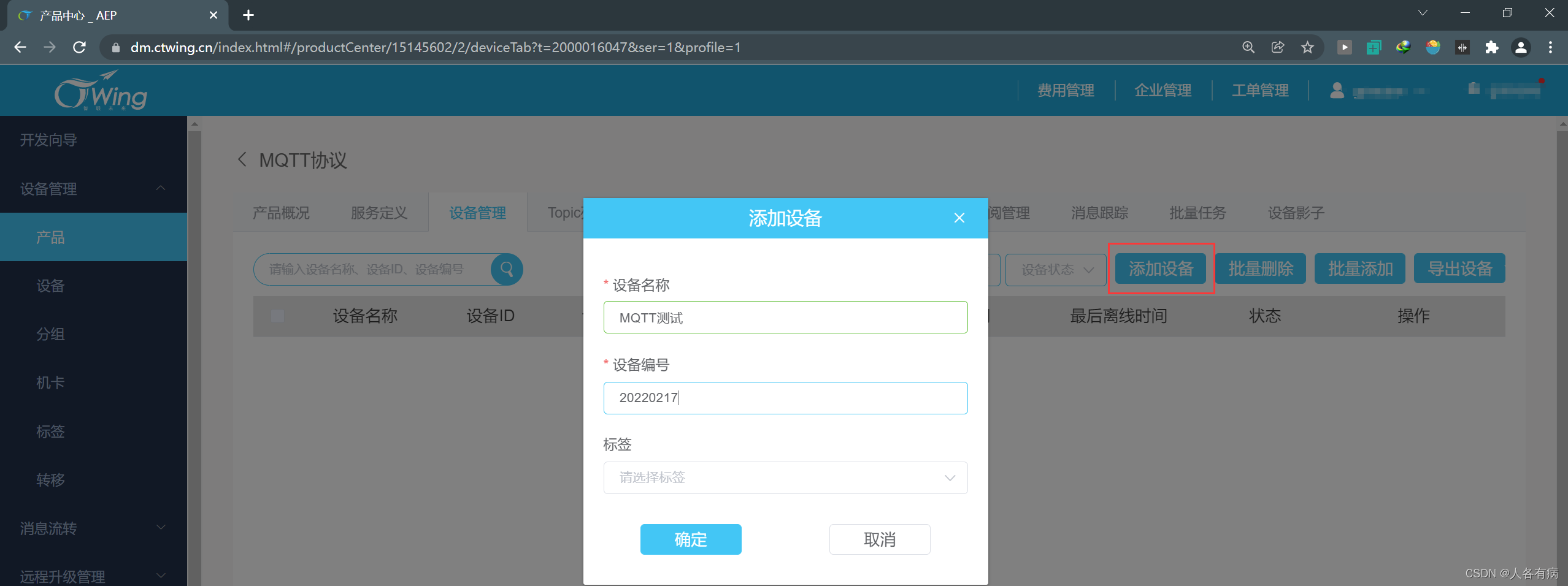

点击确定创建完成，添加一个测试设备
- 设备名称：自定义
- 设备编号：自定义 如有真实设备以实际为准

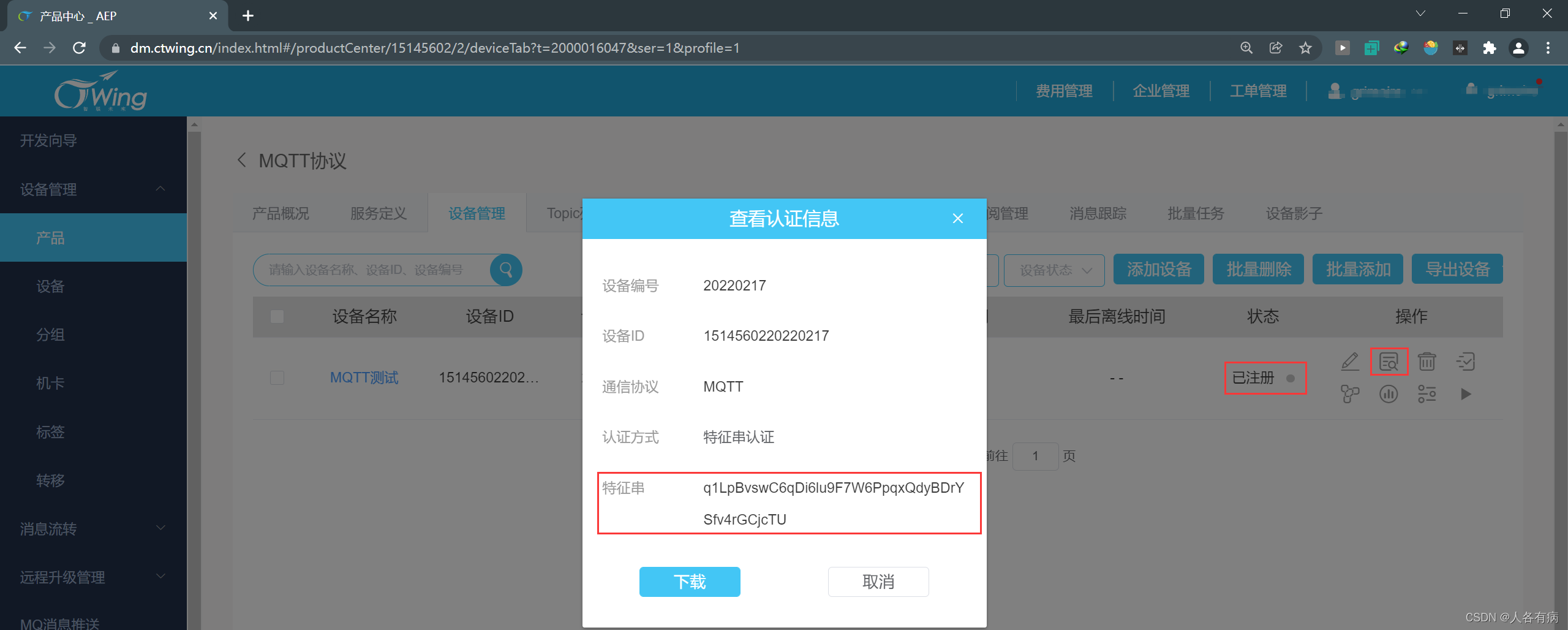

- 设备目前是已注册状态，通过设备右侧的快捷按钮认证信息查看到设备特征串，即MQTT连接时的所需passWord

  ?
  ?

激活设备

电信AEP官网MQTT文档：https://www.ctwing.cn/sbjr/42#see

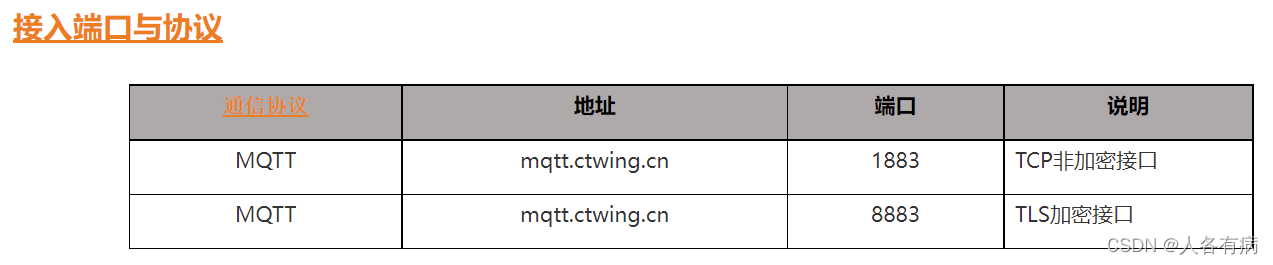

接入地址（HOST）：
- mqtt.ctwing.cn:1883

在这里插入图片描述

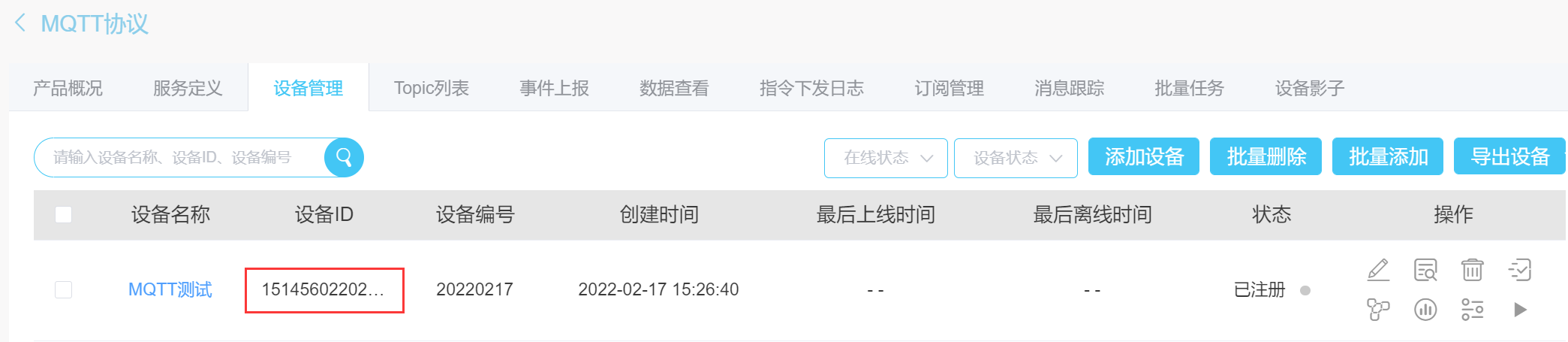

2. 通过控制台页面获取到设备ID以及特征串

设备ID（client_id）：
- 1514560220220217
特征串 (passWord)：
- q1LpBvswC6qDi6lu9F7W6PpqxQdyBDrYSfv4rGCjcTU

1514560220220217
?
?

订阅消息

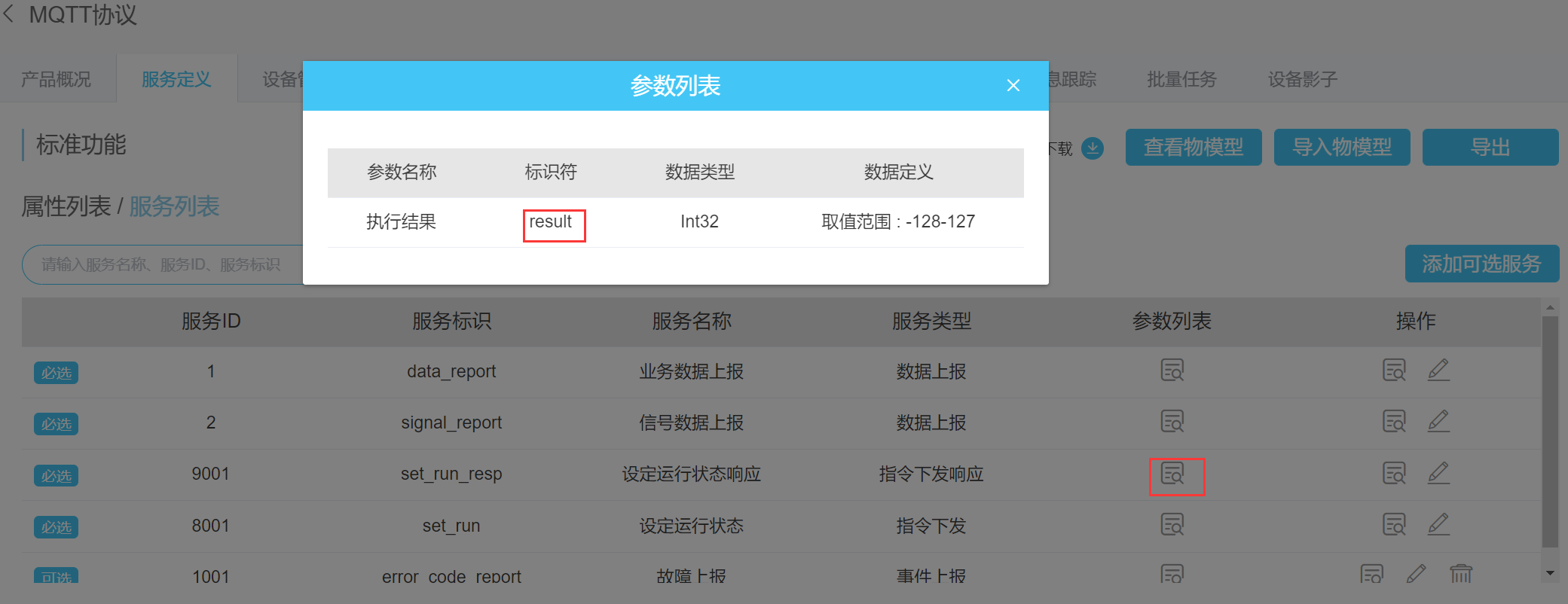

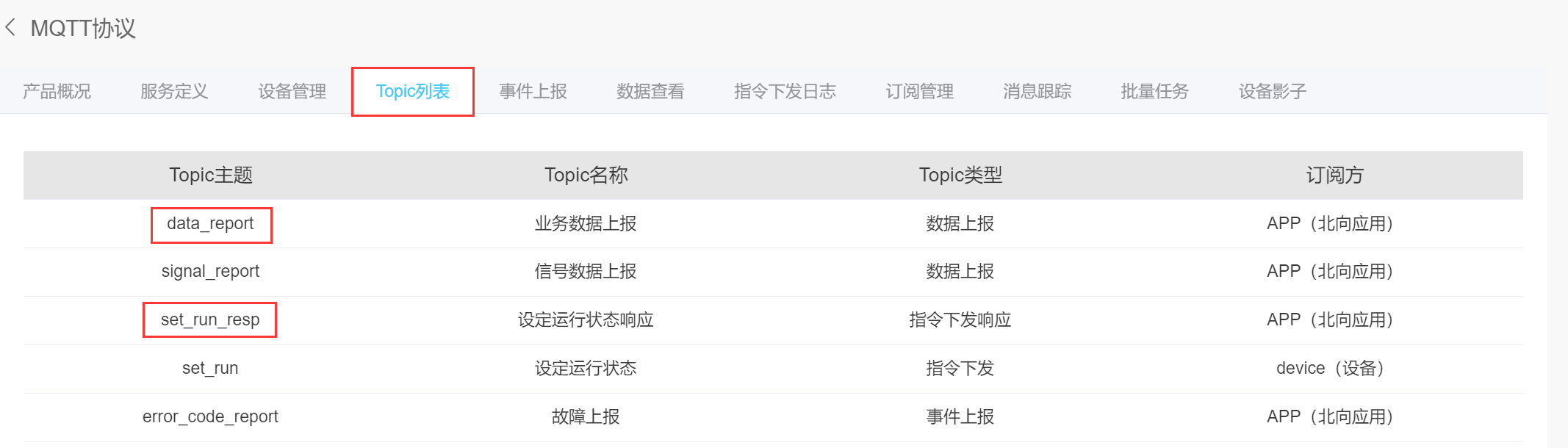

通过控制台页面查看服务定义-服务列表
本篇只演示数据上报和指令收到后的指令下发响应操作

服务标识	服务名称	服务类型
data_report	业务数据上报	数据上报
set_run_resp	设定运行状态响应	指令下发响应

在这里插入图片描述
?
?

python MQTT程序代码块

# -*- coding: utf-8 -*-
import paho.mqtt.client as mqtt
import json
import time

HOST = "mqtt.ctwing.cn"  # 接入地址
PORT = 1883  # 端口号
client_id = "1514560220220217"  # 设备ID
userName = "admin"  # 用户名-自定义
passWord = "q1LpBvswC6qDi6lu9F7W6PpqxQdyBDrYSfv4rGCjcTU"  # 特征串


def on_connect(client, userdata, flags, rc):
    print("Connected with result code " + str(rc))
    # client.subscribe("set_run")  # 订阅消息,可有可无


def on_message(client, userdata, msg):
    # 接收指令下发数据
    print("主题:" + msg.topic + " 消息:" + str(msg.payload.decode('utf-8')))


def on_subscribe(client, userdata, mid, granted_qos):
    print("On Subscribed: qos = %d" % granted_qos)


def on_disconnect(client, userdata, rc):
    if rc != 0:
        print("Unexpected disconnection %s" % rc)


client = mqtt.Client(client_id)
client.username_pw_set(userName, passWord)

client.on_subscribe = on_subscribe
client.on_disconnect = on_disconnect
client.connect(HOST, PORT, 60)
client.loop_start()

while True:
    client.on_connect = on_connect
    client.on_message = on_message
    time.sleep(2)
    inputData = input('\033[1;31;40m'' 发送数据：''\033[0m')
    param = json.dumps(json.loads(inputData))  # string转字典dict[str,int]
    client.publish("data_report", payload=param, qos=0)  # 发送消息

?
?

数据上报

电信AEP MQTT业务数据开发文档： https://www.ctwing.cn/sbjr/43#see

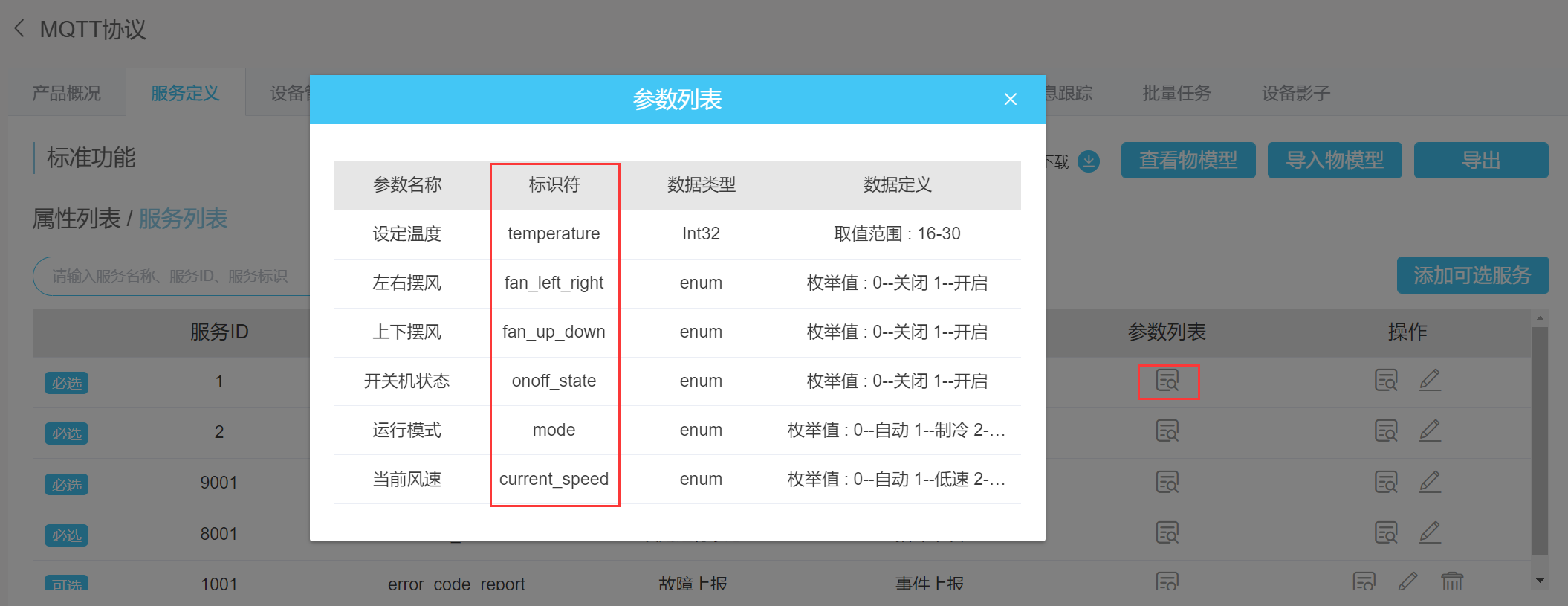

通过服务定义-服务列表-查看详情编写上报数据的key/value JSON数据

# 发送数据
{"temperature":16,"onoff_state":0,"mode":0,"fan_up_down":0,"fan_left_right":0,"current_speed":0}

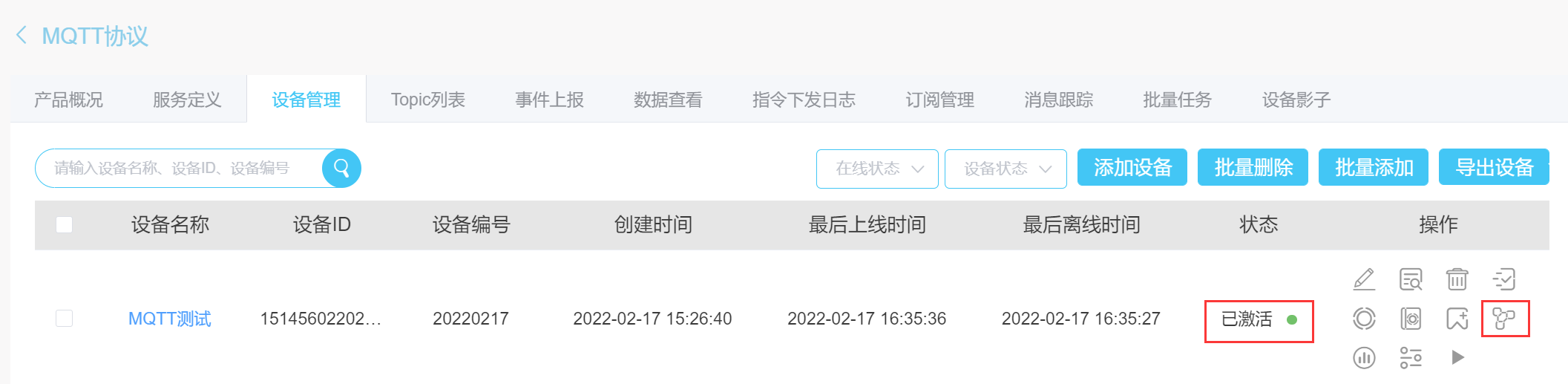

程序启动发送注册报文到平台成功后，设备状态已激活。
- 离线灰点:设备主动离线或者无心跳则判断离线
- 在线绿点：表示设备连接在线中···
  ?

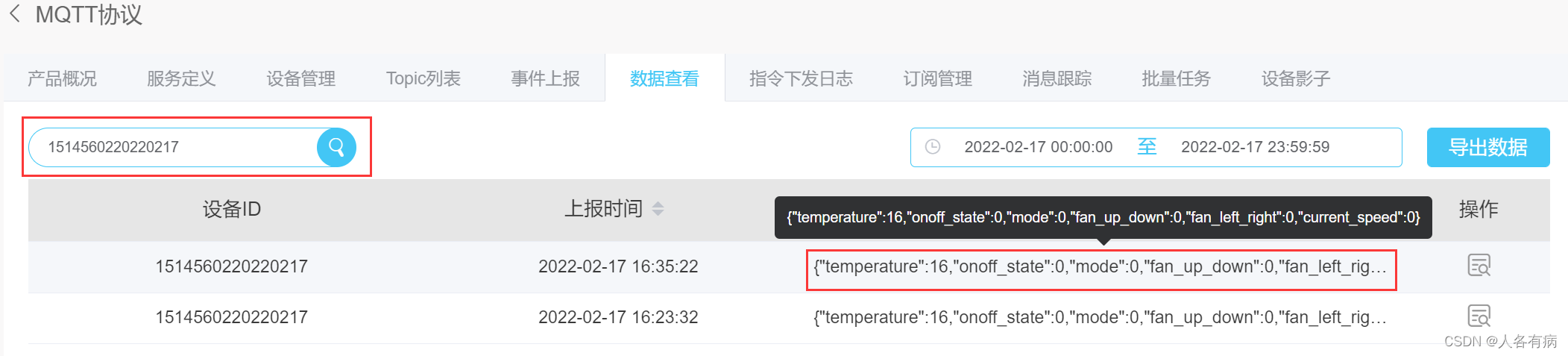

通过数据查看按钮，查看刚才上报成功的数据

?
?

指令下发

电信AEP MQTT业务数据开发文档： https://www.ctwing.cn/sbjr/43#see 指令下发格式参考

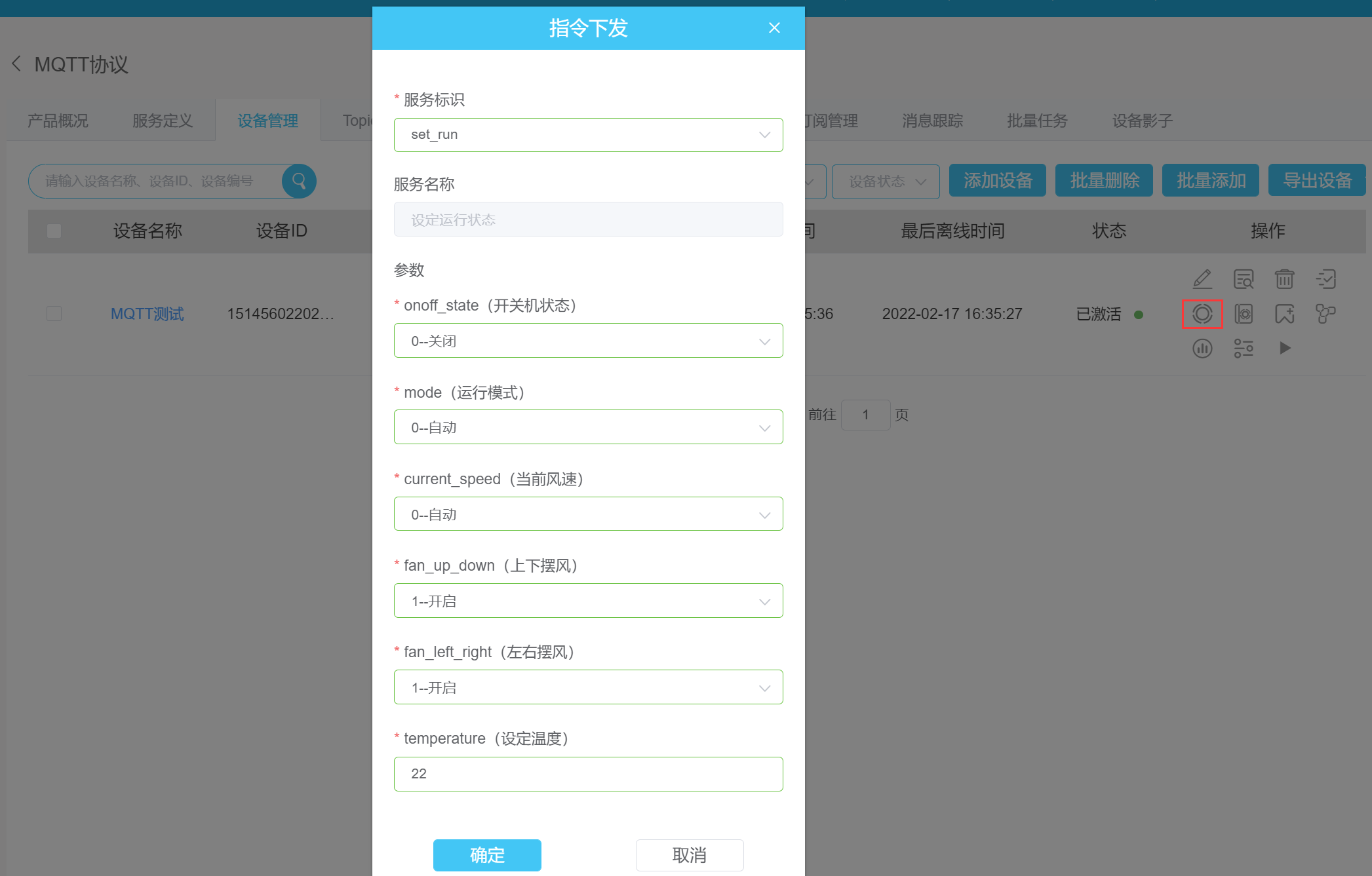

通过设备操作-按钮中的指令下发实现快速模拟下发功能
?
?
然后通过指令下发日志操作按钮，实时查看指令下发状态

?
?

AEP平台各种指令状态介绍

平台各种指令状态：
状态信息共分为：指令已保存（指令已到达平台但未下发到设备）、
指令已发送（指令下发过程中，平台未收到设备返回的ack确认）、
指令TTL超时（指令缓存时长超过命令设置的ttl值）、
指令已送达（指令已到达设备，且平台收到设备返回的ack确认）、
指令已完成 (指令下发到设备，且平台收到了设备主动回复的响应)、
指令下发超时（指令下发到设备，平台超过既定时间未收到设备的ACK确认）、
指令失败（指令下发失败或设备返回执行结果为失败）。
其中，对于TCP透传设备，无法到达指令已送达/已完成状态，指令的最终状态即为指令已发送；对于其他协议透传设备，无法到达指令已完成状态，指令的最终状态即为指令已送达。

?
?

指令下发响应

这里我们把发送消息主题改成：set_run_resp 响应主题

client.publish("set_run_resp", payload=param, qos=0)  # 发送消息

平台指令成功下发到MQTT程序控制台展示

{"temperature":22,"onoff_state":1,"mode":1,"fan_up_down":1,"fan_left_right":1,"current_speed":1}}

通过编译器控制台发送指令响应回复
? - 响应内容需携带指令消息的taskId，进行响应回复

{"taskId": 2, "resultPayload": {"result": 0}}`

在这里插入图片描述

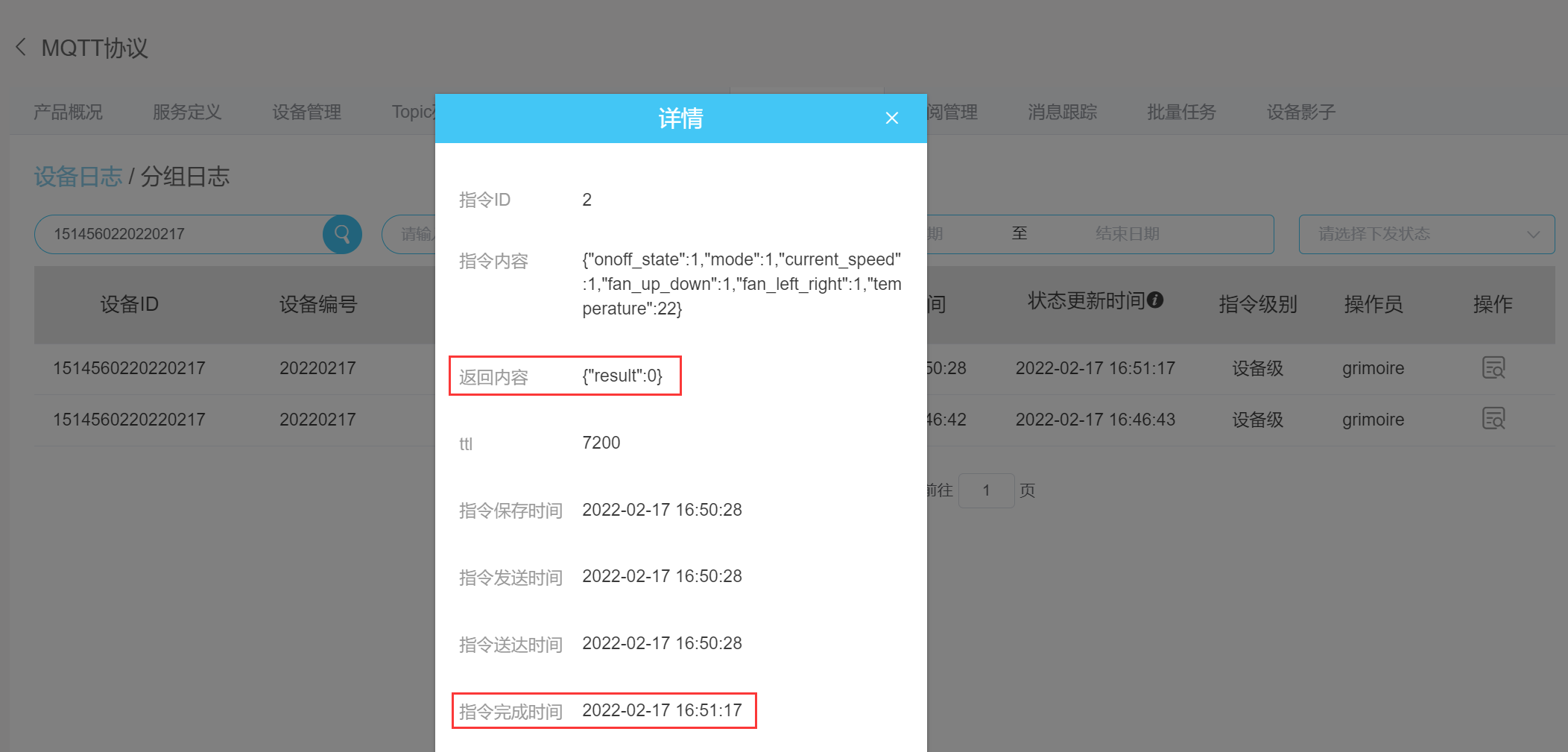

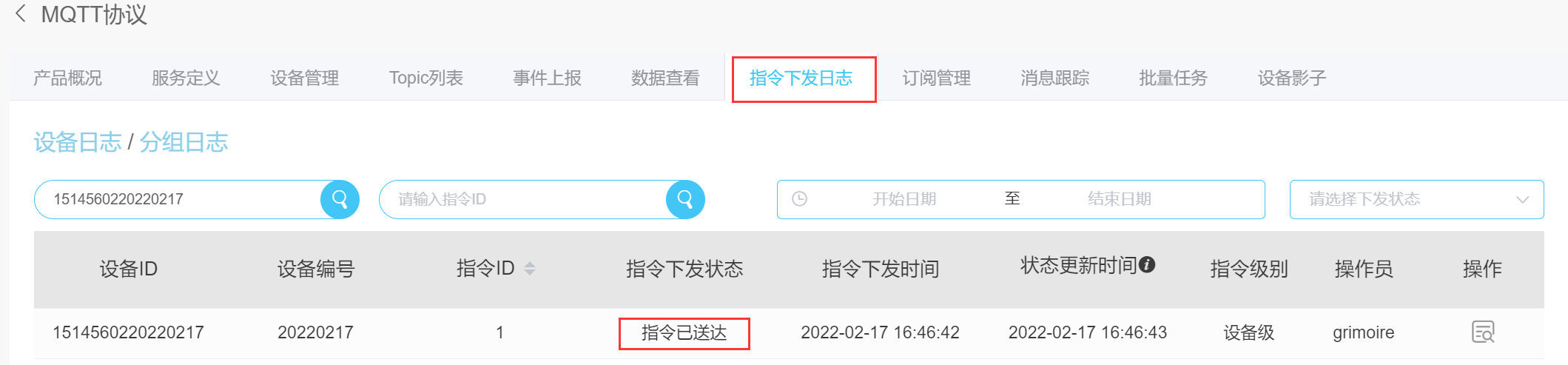

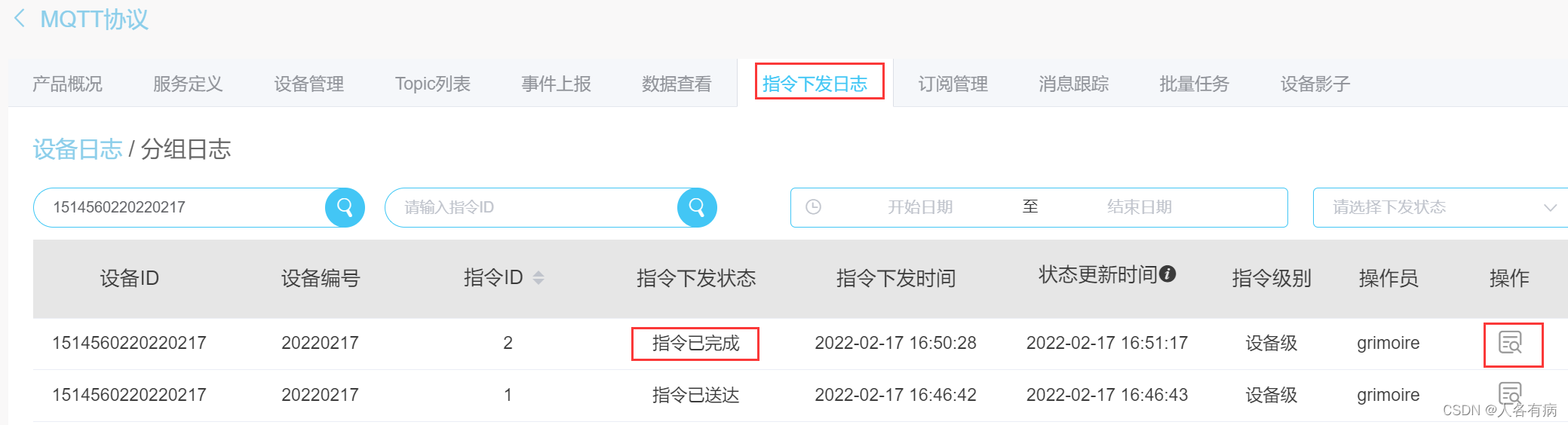

通过指令下发日志查看指令状态是否已完成

?
?
点击指令详情查看是否有**返回内容 **

?
?
?
?

通过线程实现同时收发数据并自动响应回复

# -*- coding: utf-8 -*-

import threading
import paho.mqtt.client as mqtt
import json
import time

HOST = "mqtt.ctwing.cn"  # 接入地址
PORT = 1883  # 端口号
client_id = "1514560220220217"  # 设备ID
userName = "admin"  # 用户名（自定义即可）
passWord = "q1LpBvswC6qDi6lu9F7W6PpqxQdyBDrYSfv4rGCjcTU"  # 特征串


def on_connect(client, userdata, flags, rc):
    print("Connected with result code " + str(rc))
    # # 订阅消息
    # if client.subscribe("data_report"):
    #     print('业务数据上报-数据上报')
    # if client.subscribe("signal_report"):
    #     print('信号数据上报-数据上报')
    # if client.subscribe("set_run_resp"):
    #     print('设定运行状态响应-指令下发响应')
    # if client.subscribe("set_run"):
    #     print('设定运行状态-指令下发')
    # if client.subscribe("error_code_report"):
    #     print('故障上报-事件上报')


# todo 用于临时存储taskId，响应回复
List = []


def on_message(client, userdata, msg):
    print("\n 主题:" + msg.topic + " 消息:" + str(msg.payload))
    taskId = json.loads(msg.payload)["taskId"]
    temperature = json.loads(msg.payload)["payload"]["temperature"]
    Command = {"taskId": int(taskId), "resultPayload": {"result": 0}}
    List.append(json.dumps(Command))
    # todo 如果此处立即响应指令，指令虽然已完成，但平台大多无响应内容
    # client.publish("set_run_resp", payload=List.pop(), qos=1)  # 发送消息
    # print("主题:" + msg.topic + " 消息:" + str(msg.payload))
    # print('响应回复2')
    # List.clear()
    """
    指令接收示例；
    主题:set_run 消息:{"taskId":7,"payload":{"temperature":22,"onoff_state":0,"mode":1,"fan_up_down":0,"fan_left_right":1,"current_speed":0}}
    """


def on_subscribe(client, userdata, mid, granted_qos):
    print("On Subscribed: qos = %d" % granted_qos)


def on_disconnect(client, userdata, rc):
    if rc != 0:
        print("Unexpected disconnection %s" % rc)


client = mqtt.Client(client_id)
client.username_pw_set(userName, passWord)
client.on_connect = on_connect
client.on_message = on_message
client.on_subscribe = on_subscribe
client.on_disconnect = on_disconnect
print("开始连接MQTT:", HOST + ':' + str(PORT))
client.connect(HOST, PORT, 60)
print("MQTT连接完成", HOST + ':' + str(PORT))
client.loop_start()

"""
loop()是一个心跳函数，用来保持客户端与服务器的连接。
比如keepalive参数为60秒，那么60秒内必须loop()一下或者发布一下消息，不然连接会断，就无法继续发布或者接受消息。
loop_start()是启用一个进程保持loop()的重复调用，就不需要定期心跳了，对应的有loop_stop()。
loop_forever()用来保持无穷阻塞调用loop()
"""
# todo 用于线程结束
BreakThread = ['']


def command(client):
    while True:
        if BreakThread[0] == 'exit':
            break
        elif len(List) >= 1:
            paramCommand = List.pop()
            client.publish("set_run_resp", payload=paramCommand, qos=1)  # 发送消息
            print('\033[1;39;33m', paramCommand, '响应回复成功''\033[0m')
            List.clear()


def publish(client):
    while True:
        time.sleep(5)
        inputData = input('\033[1;31;40m'' 发送数据：''\033[0m')
        BreakThread[0] = inputData
        if inputData == 'exit':
            break
        else:
            param = json.dumps(json.loads(inputData))  # string转字典dict[str,int]
            client.publish("data_report", payload=param, qos=0)  # 发送消息
            print('\033[1;39;33m', '数据发送成功''\033[0m')

"""
发送数据示例：
{"temperature":16,"onoff_state":0,"mode":0,"fan_up_down":0,"fan_left_right":0,"current_speed":0}
"""


def main():
    Threading1 = threading.Thread(target=command, args=(client,))
    Threading2 = threading.Thread(target=publish, args=(client,))
    Threading1.start()
    Threading2.start()
    Threading1.join()
    Threading2.join()


if __name__ == '__main__':
    main()
