GT Transceiver的配置-Transceiver复位的两种类型和两种模式
一. 复位概述
在 fpga 器件启动和配置完毕后，必须对 gtx/gth 收发模块进行初始化，才能使用。

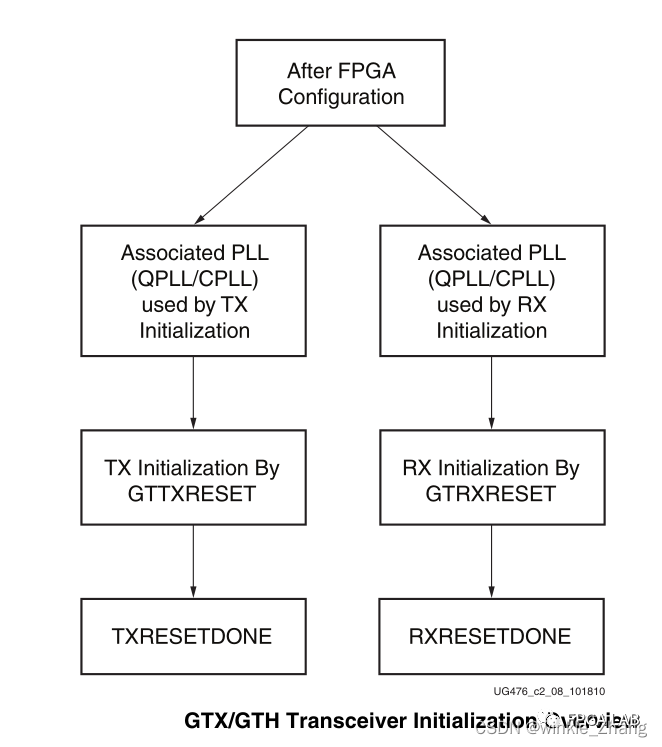

如下图所示，GTX/GTH发射器(TX)和接收器(RX)可以独立和并行地进行初始化。
复位以及初始化步骤
GTX/GTH收发器的TX和RX初始化包括两个步骤。
（1）初始化驱动TX/RX的相关PLL
初始化TX和RX数据路径（PMA + PCS）
（2）GTX/GTH收发器TX和RX可以从QPLL或CPLL接收时钟。
在TX和RX初始化之前，必须首先初始化TX和RX使用的相关PLL（QPLL/CPLL）。
任何由TX和RX使用的PLL都是单独复位的，其复位操作完全独立于所有TX和RX的复位。
只有在相关的PLL被锁定后，才能初始化TX和RX的数据通路。
GTX/GTH收发器TX和RX使用一个状态机来控制初始化过程。它们被划分为几个复位区域。
该分区允许复位状态机控制复位过程的顺序，即PMA可以先被复位，PCS可以在TXUSERRDY或RXUSERRDY的断言后被复位。它还允许PMA、PCS和它们内部的功能块在正常运行期间需要时单独复位。
二. 复位的两种类型
GTX/GTH收发器提供两种类型的复位：初始化和组件。
初始化复位。该复位用于完成GTX/GTH收发器的初始化。它必须在设备上电和配置后使用。在正常操作过程中，必要时，GTTXRESET和GTRXRESET也可以用来重新初始化GTX/GTH收发器的TX和RX。GTTXRESET是GTX/GTH收发器TX的初始化复位端口。GTRXRESET是GTX/GTH收发器RX的初始化复位端口。
组件复位。当GTX/GTH收发器处于正常工作状态时，该复位用于特殊情况和特定的分段复位。TX组件复位端口包括TXPMARESET和TXPCSRESET。RX组件复位端口包括RXPMARESET、RXDFELPMRESET、EYESCANRESET、RXPCSRESET、RXBUFRESET和RXOOBRESET。
三. 复位模式
GTX/GTH收发器的RX复位可以以两种不同的模式运行。顺序模式和单一模式。GTX/GTH收发器的TX复位只能在顺序模式下操作。
顺序模式: 复位状态机从初始化或组件复位输入被驱动为高开始，并在复位状态机中请求的复位状态之后继续通过所有状态，直到完成。如下图所示：TX复位状态机顺序以及RX复位状态机顺序。当(TX/RX)RESETDONE 从低到高过渡时，表示顺序模块复位流程完成。

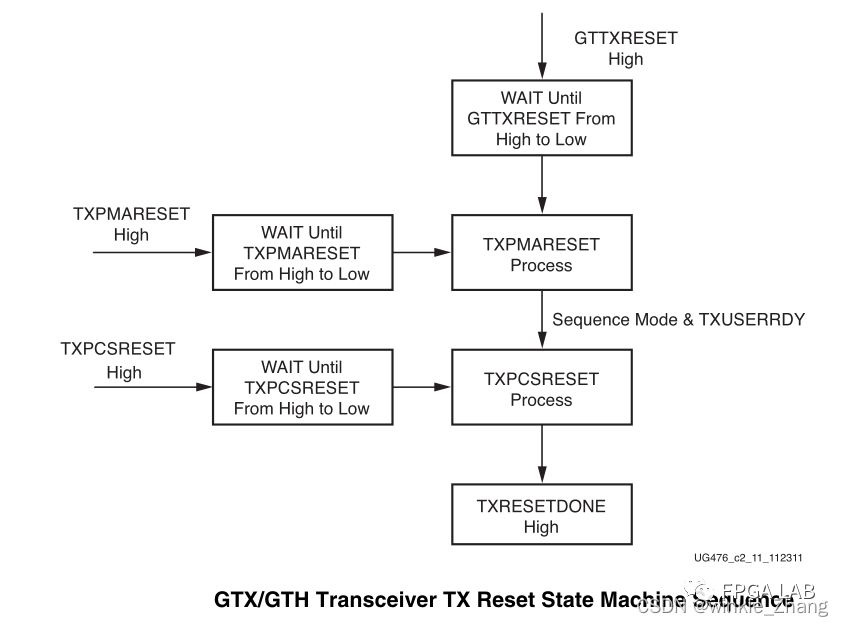

TX 复位状态机顺序

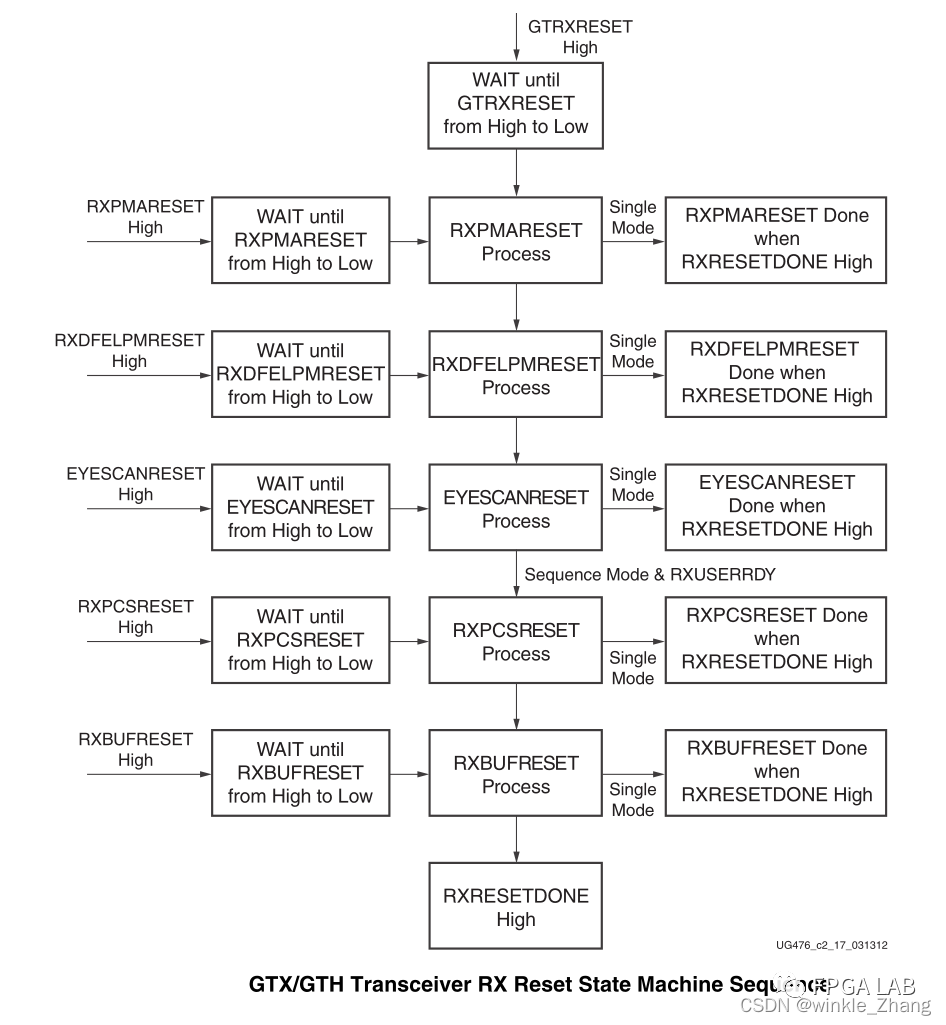

RX复位状态机顺序
单一模式。复位状态机只在其属性设定的预定时间内独立执行请求的组件复位。它不处理请求状态之后的任何状态，如上图所示的GTX/GTH收发器RX。请求的复位可以是任何组件的复位，以重置PMA、PCS或其内部的功能块。当RXRESETDONE从低到高过渡时，表示单一模式复位流程完成。
GTX/GTH收发器的初始化复位必须使用顺序模式。所有组件复位都可以在顺序模式或单一模式下操作，但TX复位除外，它只能在顺序模式下操作。
GTX/GTH收发器使用GTRESETSEL来选择顺序复位模式和单次复位模式。
下表提供了适用于GTX/GTH收发器TX和GTX/GTH收发器RX的配置细节。
复位配置表
复位模式对CPLL和QPLL复位没有影响。在正常运行期间，GTX/GTH收发器TX或GTX/GTH收发器RX可以被应用程序以顺序模式或单一模式（仅GTX/GTH收发器RX）复位，这为复位GTX/GTH收发器的一部分提供了灵活性。当使用顺序模式或单一模式时，RESETOVRD必须被驱动为低电平，如上表所示。RESETOVRD和GTRESETSEL必须在任何复位的断言前300-500 ns设置为所需的值。
