[嵌入式]物联网基于pole异地组网

背景

物联网设备使用5G流量，无公网IP，需要将这些设备通过虚拟组网形成VLAN的效果，虚拟局域网内互联互通。

Pole介绍

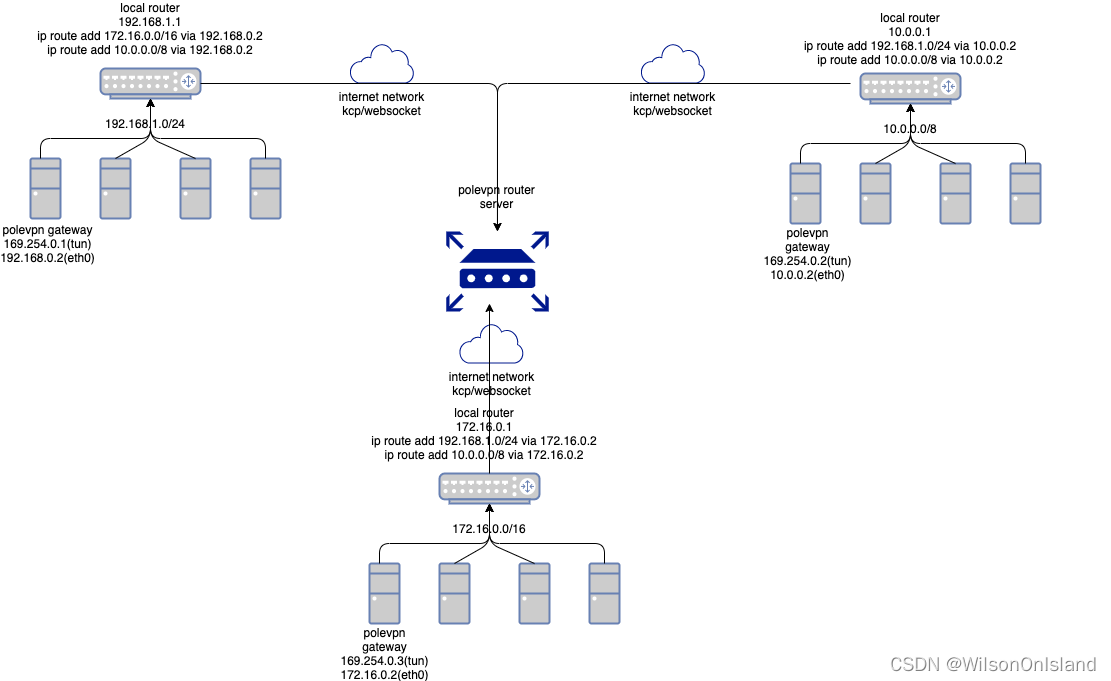

不仔细开展，大致作用是多个不同网络的客户端通过一个公网服务端连接，利用KCP/UDP协议，使客户端可以通过虚拟ip访问，非常符合我的要求，详细地址：https://github.com/polevpn/polevpn_router，放上一张官方架构参考。

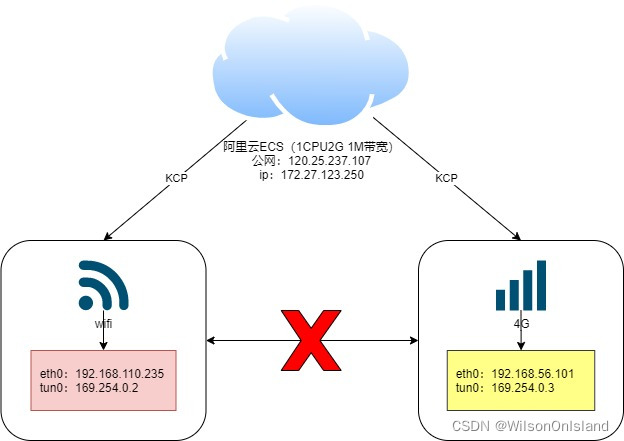

?环境准备

• ?router服务端：临时租用阿里云ECS服务器，自带公网ip
• gateway客户端：模拟两个相互不通的客户端
  • 笔记本1：Centos7虚拟机，接入办公wifi，192.168.110.x网段
  • 笔记本2：Centos7虚拟机，连手机热点，192.168.56.x网段

安装步骤

服务端安装

1. （可选）安装git、go环境
2. git clone?https://github.com/polevpn/polevpn_router.git并进入
3. go build编译并启动
4. 阿里云安全组开放443udp端口，注意是udp
5. config配置调整

{
    "kcp":{
        "listen":"0.0.0.0:443",
        "enable":true
    },
    "wss":{
        "listen":"0.0.0.0:443",
        "enable":false,
        "cert_file":"./keys/server.crt",
        "key_file":"./keys/server.key"
    },
    "shared_key":"!@#dFXemc$%*%^0K"
}

客户端安装

1. （可选）安装git、go环境

2. git clone?https://github.com/polevpn/polevpn_gateway.git并进入

3. go build编译

4. 两个客户端允许ip路由转发

   echo 1 > /proc/sys/net/ipv4/ip_forward
   iptables -t nat -A POSTROUTING -s 169.254.0.0/16 -j MASQUERADE

5. 192.168.110.235配置调整

   {
   "route_server":"kcp://120.25.237.107:443",
   "shared_key":"!@#dFXemc$%*%^0K",
   "gateway":"169.254.0.2", // 虚拟IP，用该IP相互访问
   "local_networks":["192.168.110.0/24"], // 本地网络段
   "acls":["0.0.0.0/0"], // 允许访问的网络段
   "route_networks":["169.254.0.0/16"] // 虚拟路由网络段
   }

6. 192.168.56.101配置调整

   {
   "route_server":"kcp://120.25.237.107:443",
   "shared_key":"!@#dFXemc$%*%^0K",
   "gateway":"169.254.0.3", // 虚拟IP，用该IP相互访问
   "local_networks":["192.168.56.0/24"], // 本地网络段
   "acls":["0.0.0.0/0"], // 允许访问的网络段
   "route_networks":["169.254.0.0/16"] // 虚拟路由网络段
   }

go build问题处理

• unknown revision问题：由于go mod需要自行git下载其他模块，需改成ssh连接模式

git config --global url."git@github.com:".insteadOf "https://github.com/"

# 若改后使用git会提示pubkey问题，需要查看ls /root/.ssh是否有密钥对，无则自行生成
ssh-keygen -t rsa -b 2048 -C "你自己的邮箱地址"

# 查看最新公钥并复制到github账户中
cat /root/.ssh/id_rsa.pub

• ?unrecognized import path "golang.org/x/crypto"问题：加入代理后再build

# 加入go代理
export GOPROXY=https://goproxy.io

联调测试

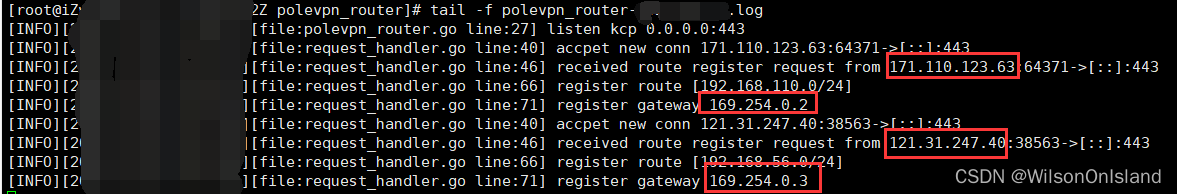

启动后可在服务端日志查看到，两个客户端均已上线，使用的是不同的互联网出口

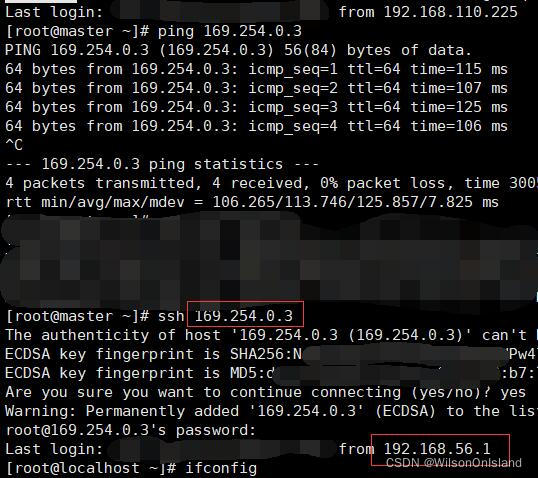

进行ping及ssh测试，均能使用
