项目编号：mcuclub-329
设计简介：
资料下载网址：www.mcuclub.cn
项目名：基于单片机的太阳能自动追光的设计
单片机：STC89C52
功能简介：
1、 通过四个光敏电阻检测四个方向的光照强度
2、 利用两个舵机控制太阳能板朝着光照最强的方向转动
3、 通过DS18B20检测控制箱温度，并设置上下限值，超过后进行声光报警
4、 通过四个按键可手动控制太阳能板上下左右旋转，第五个按键控制模式切换
5、 太阳能板将光能转化为电能给电器供电（灯代替），需加入手动开关
6、 通过oled显示上下左右光照值、模式、温度
7、当太阳能板跟随阳光到最西边，回到东边
资料预览

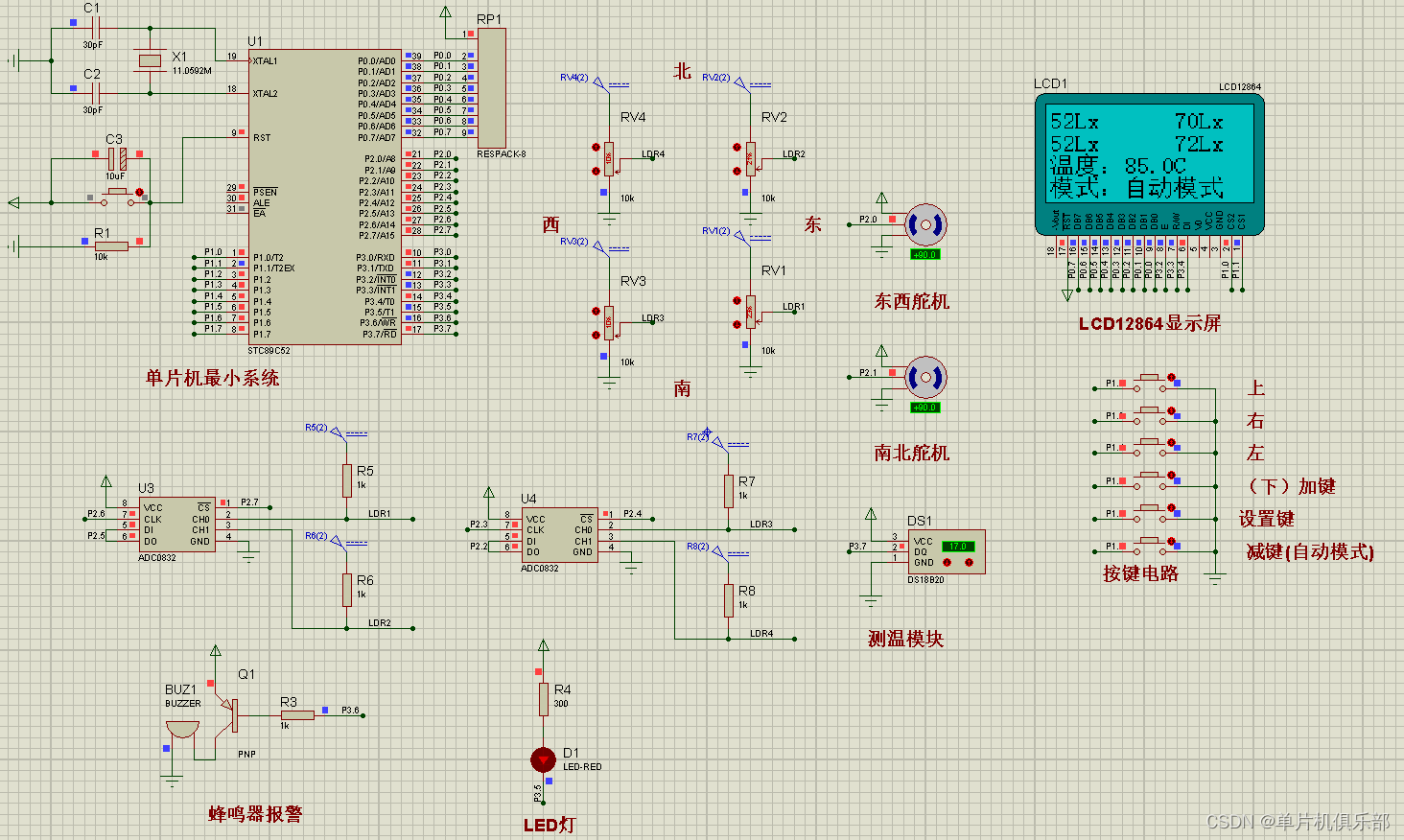

仿真图：

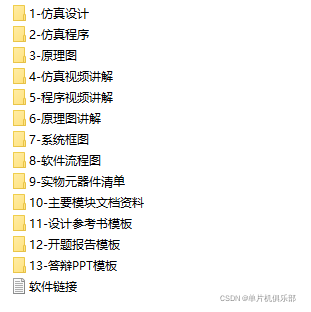

总体仿真资料：

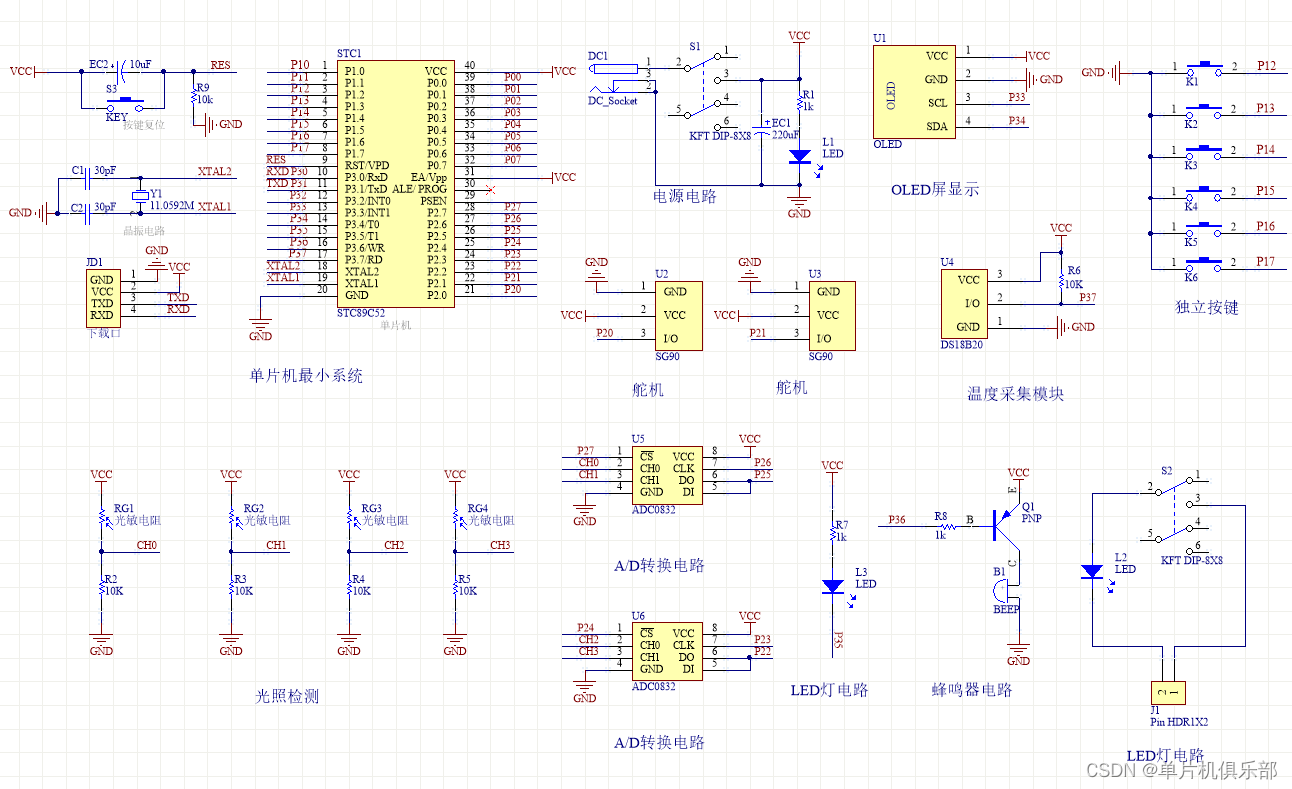

原理图：

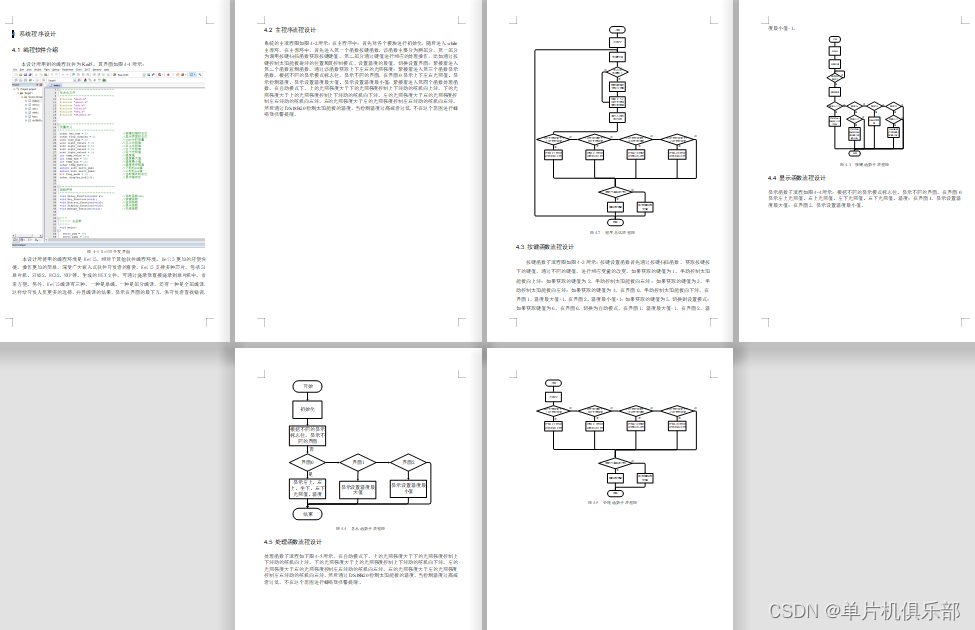

软件设计流程：

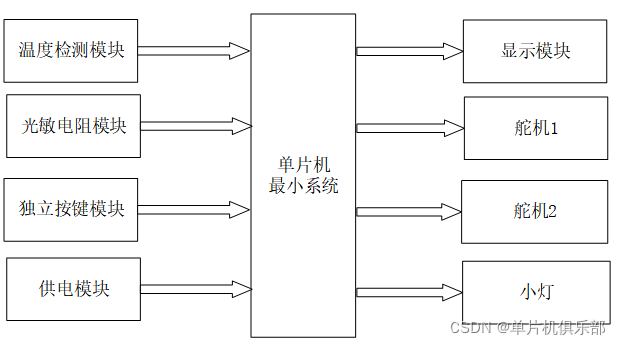

系统框图：
本设计以STC89C52单片机为主要控制芯片，以及其他模块组成完整的基于单片机的太阳能追光系统设计，包括中央控制部分，输入部分和输出部分。中央控制部分使用STC89C52单片机，其主要功能是获取数据的输入部分，经过内部处理后，控制输出部分。输入由四部分组成，第一部分是温度检测模块，通过该模块检测太阳能板的温度；第二部分是光敏电阻，对太阳能光照强度进行检测。第三部分是独立按键模块，按键的主要功能是进行太阳能追光模式的切换，另外四个时在手动模式下，通过按键进行上下左右四个方向进行追光、设置温度上下限值、切换显示界面、切换设置模式。第四部分是电源部分，通过该模块为整个系统供电。输出包括四个部分：第一部分是LCD1602显示模块，可以显示门太阳能转换的四个方向太阳光的光照强度、温度。第二部分和第三部分是舵机模块，用来转动太阳能板的方向。第四部分是小灯，主要是将太阳能板接收的太阳能转换成光能。

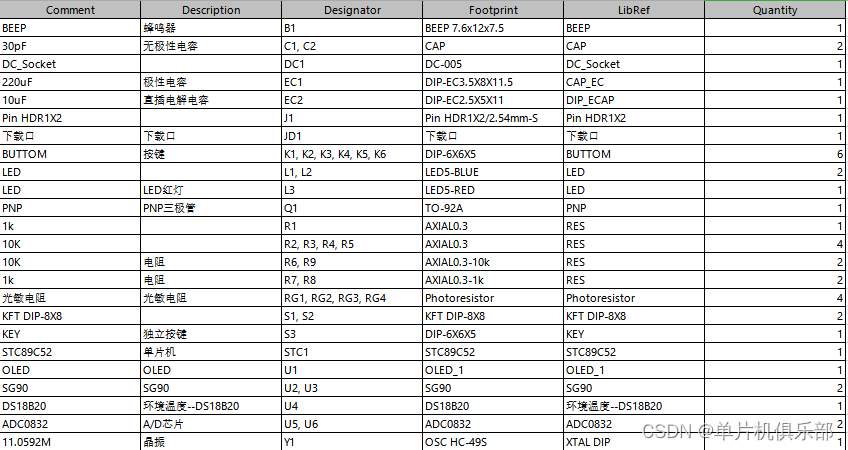

硬件清单：
